YAMAHA CD-S2100 +A-S2100

YAMAHA CD-S2100 +A-S2100
Świeże stereo w klasycznym luksusie

Na początku lat 2000 z katalogów fi rm takich jak Yamaha dosłownie wymiotło całą ofertę urządzeń dwukanałowych, które przywykliśmy podziwiać w latach 90., 80., 70. ... Konsumenci bynajmniej nie przestali słuchać muzyki, ale pod naporem samych producentów zaczął nam do tego służyć sprzęt wielokanałowy. W ciągu kilku lat okazało się, że ten numer nie przejdzie, kino domowe rozwinęło się więc swoją ścieżką, zwracając urządzeniom stereo należne im miejsce. Yamaha wróciła do stereo z wielkim stylu w roku 2008, prezentując urządzenia serii "2000"; wówczas odtwarzaczy strumieniowych nie było jeszcze na świecie, więc renesans stereo wcale nie był związany z rewolucyjnie nowymi funkcjami.

Dzisiaj sprzęt stereo odtwarza pliki hi-res, co tym bardziej wzmacnia jego pozycję, ale dla jakości dźwięku pozostają kluczowe inne elementy. Urządzeń dwukanałowych nie wymienia się corocznie, tak jak nowelizowanych w takim tempie amplitunerów AV, jednak wreszcie przychodzi i na to pora. Od wprowadzenia serii 2000 minęło już sześć lat.

W tym czasie oferta dwukanałowa Yamahy poważnie się rozszerzyła, są w niej przede wszystkim urządzenia znacznie tańsze (wraz z flotą nadciągających, właśnie zupełnie nowych wzmacniaczy zintegrowanych), ale i droższe od przełomowych "2000" - mam na myśli serię "3000", czyli flagowy duet Yamahy zaprezentowany w zeszłym roku. Premierowe urządzenia serii "2001" są wyraźnie droższe, ale i wyraźnie nowocześniejsze, a także bardziej luksusowe niż ich poprzednicy z serii "2000". Wciąż jednak wyczuwa się klimat lat 70., charakterystyczny styl jest w kontekście Yamahy oczywisty i nieodzowny.

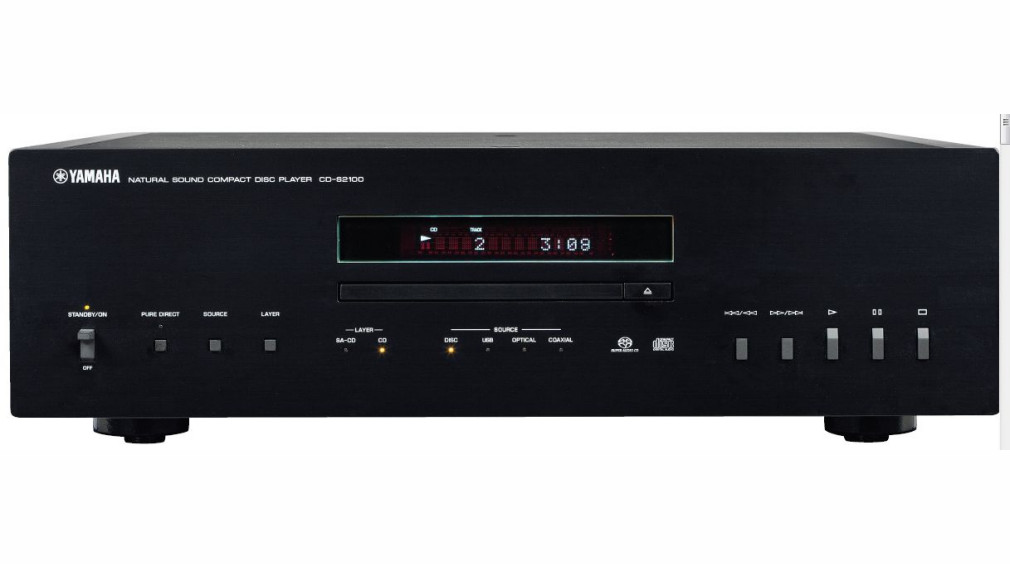

Odtwarzacz Yamaha CD-S2100

Kiedy odtwarzacze audio zostaną ostatecznie pozbawione "napędu" i odczytu płyty? Zapowiadamy to już od lat... i chyba kiedyś się to stanie, ale czy na pewno? Nawet jeżeli za kilkanaście lat kolekcje srebrnych krążków będą należeć do rzadkości, to równocześnie staną się wyznacznikiem prestiżu, powodem do audiofilskiej dumy. Dlatego odczyt płyt przetrwa, w niszy mniejszej lub większej, chociaż nie będzie miał takiego znaczenia jak wczoraj. Patrząc na nowe projekty systemów i "odtwarzaczy", nie mogę być już pewny, tak jak dawniej, że zaraz zobaczę szufladę, szczelinę lub dumny "top-loader" gotowy do czytania srebrnego krążka.

Coraz częściej ważniejsze jest włożenie do odtwarzacza nie dysku, ale wtyczki LAN lub USB. Teoretycznie czynność prostsza. Kiedy jednak zabraknie "napędu", nie docenimy już precyzji wykonania i uroku działania najbardziej zaawansowanych mechanicznie odtwarzaczy, takich, jak właśnie Yamaha CD-S2100. Owszem, nie ma co żałować tanich napędów, ich zgrzytów i stuków, ale kontakt z mechaniką precyzyjną w najlepszym wydaniu to przecież dodatkowa przyjemność...

No dobrze, kto tego nie czuje, należy już do innej generacji. Niezależnie od wrażeń estetycznych, dobry mechanizm, stabilne i czujne śledzenie ścieżki to przecież jeden z kluczowych czynników decydujących o jakości odczytu i dźwięku. Dlatego powstawały kosztowne "transporty", chociaż to akurat argument obosieczny - pliki pozwalają bowiem pozbyć się tego kosztownego elementu i skupić na drugim etapie: przetwarzaniu cyfrowo- analogowym.

Na dokładność odczytu wpływa szereg rzeczy natury mechanicznej, podobnie jak w przypadku płyty analogowej, kasety czy taśmy. Zapis cyfrowy nie odsuwa wszystkich problemów, pomyłek w śledzeniu ścieżki, niedokładności tłoczenia płyty, zabrudzenia lub zarysowania jej powierzchni, a także parametrów samej optyki, której kalibracja jest krytyczna dla uzyskiwanych rezultatów. Dalej do gry wkraczają algorytmy korekcyjne - lepsze lub gorsze - tak, by muzyka płynęła bez przerw i przeskoków.

Gdyby tylko producent przeniósł do Yamaha CD-S2100 mechanikę z CD-S2000, byłoby świetnie. Ale jest jeszcze lepiej! Nowy model został uzbrojony w napęd taki sam jak dwukrotnie droższy, flagowy CD-S3000. Bazą jest transport DVD, ponieważ odtwarzacz wspiera również nośniki SACD. Bardzo cienka, aluminiowa tacka została wyposażona w specjalny mechanizm czuwający nad dostojnym otwieraniem i zamykaniem, ale fundamentem są dwa grube stalowe profi le, które łączą napęd z obudową.

Niezależnie od najwyższej staranności wykonania elementów, zawsze mamy do czynienia z pewną tolerancją, aby zapewnić idealne wypoziomowanie mechanizmu (względem obudowy) - już po zmontowaniu wszystkiego jest on poddawany fi nalnej adjustacji. Walka z wibracjami to zarówno dbałość o wewnętrzną architekturę, sposób spięcia poszczególnych sekcji, jak też odseparowanie całego chassis od czynników zewnętrznych. W tym ma pomóc system hybrydowych nóżek, złożony z krążków i mocowanych do nich dolnych przekładek zakończonych albo płaskim materiałem tłumiącym drgania, albo miniaturowymi kolcami.

Zachwycający mechanizm jest częścią większej całości wyróżniającej się wyjątkową starannością. Połączono metal grubego przedniego panelu z efektownymi, "drewnianymi" boczkami. Do testu dostaliśmy urządzenia w wykończeniu piano black (boczne panele), ale można też zamówić wersję w naturalnym fornirze.

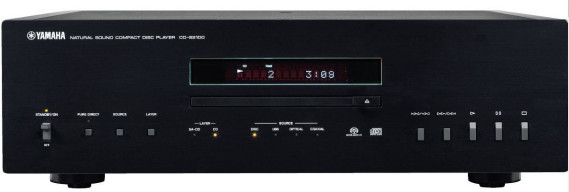

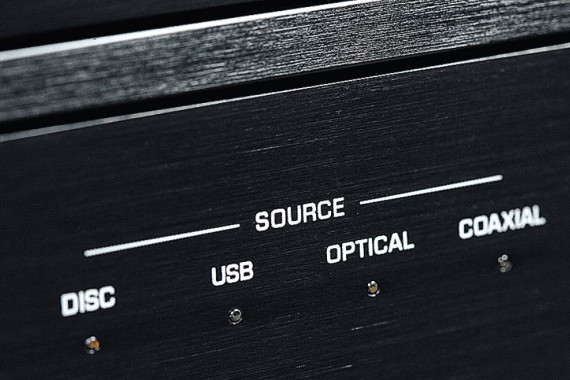

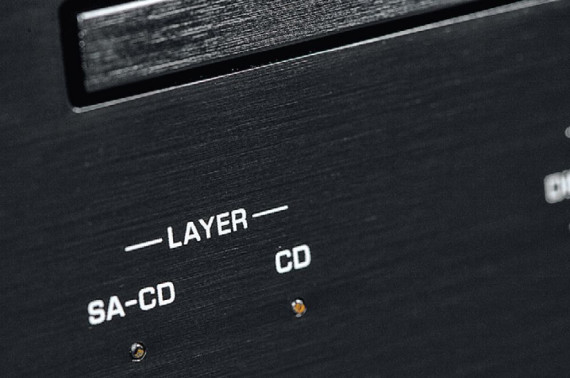

Układ przycisków z przodu już znamy. Sterowanie funkcjami mechanizmu uzupełniono trzema klawiszami wyboru źródeł, warstwy hybrydowych płyt SACD oraz aktywacji trybu Direct. O aktywnej warstwie oraz sygnałach (płyta/wejścia cyfrowe) informuje rząd diod pod tacką mechanizmu.

Wnętrze

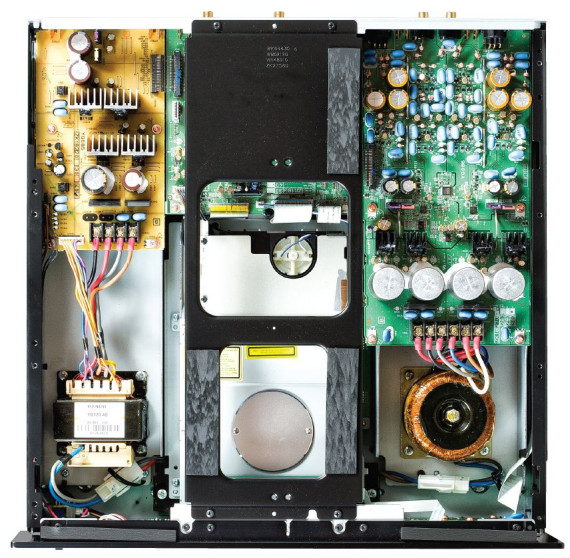

Majstersztykiem w odtwarzaczu Yamaha CD-S2100 jest aranżacja wnętrza podzielona na trzy strefy. Środkową zajmuje oczywiście napęd, po lewej znajduje się zasilacz pracujący na rzecz obwodów cyfrowych i sterujących z transformatorem rdzeniowym oraz niewielką płytką prostowników i filtrów. Całość obwodów dla sygnałów audio wraz z dedykowanym, niezależnym zasilaczem przeniesiono na stronę prawą. Zasilacz ten połączono z odpowiednią płytką nie poprzez lutowanie przewodów, ale ich skręcanie w masywnych gniazdach.

Na początku cyfrowej ścieżki sygnałowej pojawia się układ scalony ESS9016 fi rmy ESS Technology, wewnątrz którego znajdziemy także zegar taktujący, co w połączeniu z algorytmami kompensującymi ma na celu uzyskanie jak najniższych zniekształceń jitter. Scalaki ESS są obecnie bardzo chętnie stosowane w drogich urządzeniach i można tu też mówić o swego rodzaju modzie. Tak czy inaczej, układy są na pewno znakomite, a wyjątkowość ESS9016 wiąże się z jego hybrydową naturą, bowiem wewnątrz znajduje Yamaha Steinberg są dostępne na załączonej płytce CD i gwarantują optymalną współpracę odtwarzacza z komputerem.

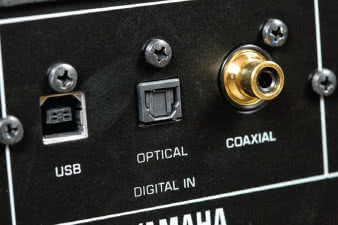

Chociaż często sekcje DAC stają się częścią wzmacniaczy, to w tym przypadku USB pojawia się w odtwarzaczu i jest to działanie gruntownie przemyślane; zdublowanie tak imponującej sekcji cyfrowej, w jaką wyposażono odtwarzacz Yamaha CD-S2100, wywindowałoby bardzo mocno cenę wzmacniacza, a instalacja w nim mniej wyrafi nowanej elektroniki cyfrowo-analogowej byłaby przecież wyraźnym kompromisem. Oprócz priorytetowych wyjść analogowych XLR oraz niezbalansowanych RCA odtwarzacz ma trzy gniazda wejściowe dla sygnałów cyfrowych, USB, optyczne i współosiowe. Te dwa ostatnie formaty posłużyły także do budowy sekcji wyjściowej.

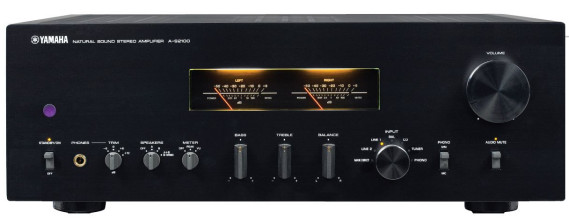

Wzmacniacz Yamaha A-S2100

Minimalizm formy nie jest charakterystyczny dla projektów japońskich, które stawiają bardziej na rozbudowane funkcje i bezpośredni do nich dostęp - bez kombinowania, jak za pomocą jednej uniwersalnej przyciskogłaki dotrzeć w zakamarki menu... Klasyczne wyposażenie, czyli szereg pokręteł i przełączników, tworzyło i tworzy styl stereofonicznych urządzeń Yamahy. Ani dobrze zaprojektowanemu wzmacniaczowi (odłączane) systemy regulacji barwy nie zaszkodzą, ani złego nie uratują.

Wzmacniacz Yamaha A-S2100 trudno jednak uznać za kontynuację A-S2000, nowy wzmacniacz kojarzy się bardziej z najdroższym A-S3000. Podobnie jak wcześniej, zastosowano drewniane boczne panele, chociaż front urządzenia jest zdecydowanie największą atrakcją. Są tutaj śliczne hebelkowe przełączniki, a przede wszystkim centralne okno - ze wskaźnikami VU meter, chwilowego poziomu wysterowania i mocy wyjściowej (skalibrowane dla referencyjnych obciążeń 8-omowych). Za taką dekorację można dziś pochwalić niewiele urządzeń, zwykle znacznie droższych od Yamahy (oczywiście wszyscy pomyślą o Accuphase, a niektórym przyjdzie na myśl jeszcze coś innego - tak jak mnie... klasyki rodzimego "hajfaju" Unitry z lat 80.). Tym większa frajda.

We wzmacniaczu Yamaha A-S2100 występuje wyjątkowo subtelne, miłe dla oka podświetlenie, mamy też możliwość jego wyłączenia. Yamaha jest pełna ciekawych pomysłów, spleciono tutaj nowoczesne zaplecze cyfrowej elektroniki sterującej z klasyczną formą widocznych na zewnątrz regulatorów. Stąd pomysł na justowanie sygnału dla wyjścia słuchawkowego, a przede wszystkim unikalny układ Direct, który jest, a którego... nie widać w formie żadnego dodatkowego przycisku, bowiem system skracający ścieżkę sygnałową został sprzężony z czujnikami położeń pokręteł regulacji barwy

Jeśli regulatory tonów wysokich i niskich ustawimy w neutralnej pozycji, wówczas miękki stuk przekaźników oraz chwilowe wyciszenie dźwięku zasygnalizuje aktywację obwodu Direct. Aby go wyłączyć, wystarczy minimalnie "wytrącić" jeden z regulatorów barwy z położenia środkowego. Genialnie skuteczne i eleganckie. Podobnie jak system wyciszający, sprzężony z pokrętłem głośności, które bazuje na analogowym potencjometrze (choć działa tylko jako czujnik położenia, o czym za chwilę) i typowym układzie sterowania pilotem uruchamiającym silniczek; przycisk mute nie jest kolejnym układem w torze, który odcina sygnał, a jedynie rozkazem powodującym przesunięcie pokrętła wzmocnienia na pozycję minimum.

Z pomocą przełączników działa już selektor wejść, wzmacniacz uzbrojono również w zaawansowany przedwzmacniacz gramofonowy z wyborem wkładek MM i MC.

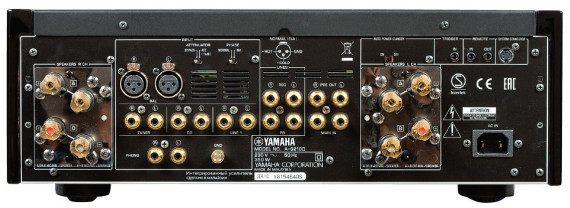

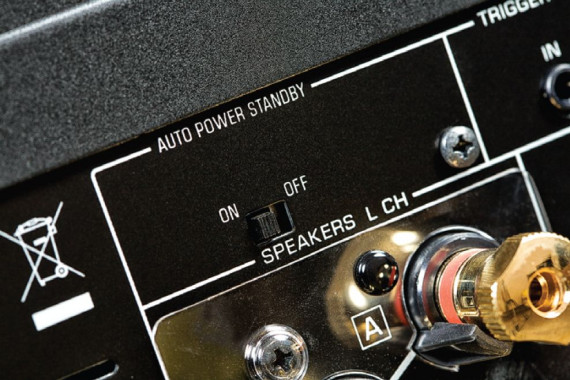

Choć terminale głośnikowe nie są tak potężne jak we flagowym A-S3000, to są także podwójne i zaopatrzone w metalowe nakrętki oraz wewnętrzne kołki dociskowe, które stabilizują przewody. Yamaha A-S2100 ma cztery wejścia liniowe RCA, jedno dla gramofonu analogowego (odsunięte od pozostałych gniazd, doposażone w trzpień uziemiający) oraz jedno zbalansowane XLR. Tuż przy tym ostatnim umieszczono małe przełączniki hebelkowe, dzięki którym dopasujemy jego parametry do źródła - możliwa jest zmiana polaryzacji oraz 6-dB tłumienie (na wypadek gdyby się okazało, że źródło ma zbyt wysoki poziom sygnału i dochodzi do przesterowania układów na wejściu A-S2100).

Yamaha A-S2100 obsłuży również rejestrator, zewnętrzną końcówkę mocy (jest niezależne wyjście z przedwzmacniacza), możemy też wyłączyć sekcję preampu w A-S2100 i wejść wprost na końcówkę.

Nie znalazłem w specyfi kacji konkretnych danych o klasie pracy końcówek mocy, ale nawet w spoczynku A-S2100 nagrzewa się znacznie. Nie na tyle, by się obawiać ustawienia na wzmacniaczu odtwarzacza (zwłaszcza, że nóżki urządzeń są dość wysokie), ale ponieważ wentylowana jest również tylna ścianka, nie należy tak zestawionego systemu wciskać w jakiś kąt.

Końcówki mocy w A-S2100 wykonano według tej samej recepty, jaką zastosowano przy okazji flagowego A-S3000 - "Floating and Balanced Power Amplifi er". Bazą pomysłu jest wykorzystanie czterech niezależnych gałęzi oraz tranzystorów typu Mosfet, które Yamaha rekomenduje, przypisując im cechy naturalnego i ciepłego brzmienia. Obydwie połówki sygnału są obsługiwane przez tranzystory tego samego typu (polaryzacji), dodatkowo odseparowano układy sprzężenia zwrotnego i źródeł zasilania, tworząc bloki symetrycznych obwodów push-pull. Oczywiście żadna z połówek nie ma potencjału masy, a korzyści takiego rozwiązania objawiają się w wyeliminowaniu szumów i zniekształceń.

W przedwzmacniaczu sygnał jest podawany wprost z gniazd XLR. Jeśli selektor źródeł wskaże gniazdo RCA, wówczas po kluczowaniu napięcie trafi a do konwertera (Single Ended - Balanced) i dopiero wtedy jest przekazywane dalej. Układy regulacji barwy zbudowano w równoległej ścieżce względem trybu Direct (środkowego położenia regulatorów).

Regulator wzmocnienia to jeszcze inna, równie interesująca historia. Z zewnątrz, a zwłaszcza wewnątrz, wygląda jak klasyczny analogowy potencjometr. Pełni on jednak tylko rolę czujnika położenia, wysyłając informacje dalej, na płytkę przedwzmacniacza ulokowaną w pobliżu tylnej ścianki i wejść. To właśnie tam zainstalowano właściwy scalony tłumik, we wnętrzu którego pracuje drabinka rezystorowa. Wykorzystując układy fi rmy JRC, stworzono prawdziwą zbalansowaną regulację, jaka występuje w przedwzmacniaczach (i wzmacniaczach zintegrowanych) kilkakrotnie droższych od Yamahy.

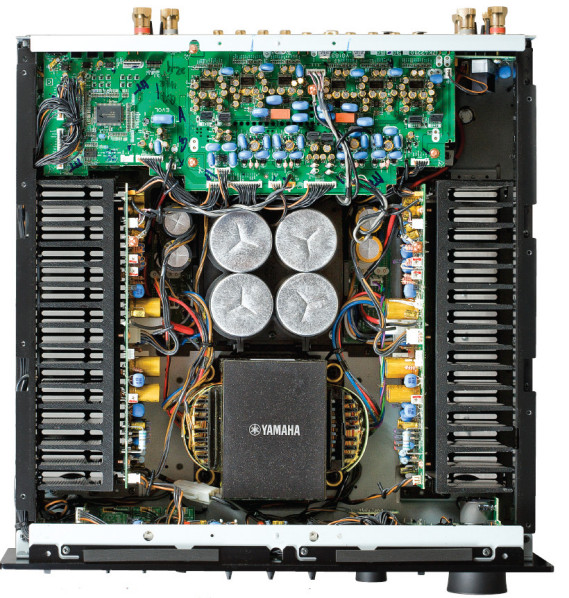

Układ pięknie wkomponowano w obudowę. Sygnał z gniazd wejściowych jest przesyłany od razu do ulokowanej tuż za tylną ścianką płytki przedwzmacniacza. Aby chronić delikatne napięcia z gramofonu analogowego, cały przedwzmacniacz korekcyjny przesunięto na niezależny moduł.

Zasilacz znajduje się w centrum i opiera na pojedynczym transformatorze rdzeniowym (na antywibracyjnej podstawie) wraz z baterią czterech kondensatorów fi ltrujących. Bloki końcówek mocy są przysunięte do lewej i prawej strony obudowy. Podobnie jak odtwarzacz, tak też i wzmacniacz Yamaha A-S2100 ma świetne nóżki z absorberami drgań. Integra jest jednak znacznie cięższa, sztywność obudowy poprawia masywna dolna rama i umieszczona wyżej belka wzmacniająca. Górna, ażurowa pokrywa też jest solidna i stabilna - o żadnym "dzwonieniu" nie ma mowy.

Odsłuch

Odsłuchy firmowych systemów, składających się z odtwarzacza i wzmacniacza, rozpoczynam z reguły właśnie od testu takiego zestawu, a później przychodzi czas na badania indywidualne, porównania i dalsze wnioski. Tym razem było jednak inaczej; czekając aż wzmacniacz się "wygrzeje" podczas "torturowania" go w laboratorium, wziąłem na warsztat odtwarzacz. Jego brzmienie jest bardzo elastyczne, uniwersalne, pewne. Co to oznacza? Ewidentne wyrównanie, czystość i spójność, które procentują w każdej sytuacji.

Yamaha CD-S2100 nie jest chimeryczny, nie wzbogaca jednych nagrań, potykając się na innych. YNie może sprawiać wrażenie grającego "po prostu" i nudno, nigdy i nigdzie nie przyłapałem go na żadnych wycieczkach i modyfikacjach. Jest skończenie rzetelny i odpowiedzialny.

Gra czysto, precyzyjnie, przez co ukazuje gradację formatów, jednak brzmienie to jest oparte na zwartości, mięsistości, a nie rozdrobnieniu i eksponowaniu analityczności. Takie brzmienie jest świetne w każdym systemie, który nie wymaga jakichś karkołomnych manipulacji na etapie źródła. Dostarcza wysokiej klasy "surowca", w którym zawarto całe bogactwo, a co z niego wyeksponujemy i stłumimy, będzie zależeć od wzmacniacza, a przede wszystkim kolumn.

Yamaha A-S2100 wprowadza kombinację mocnego basu i delikatniejszej góry pasma. Integra pozwala sobie na nieco nonszalancji, lecz rytm trzyma bardzo dobrze, chętnie atakując. Do tego dodaje przyjemną, gładką barwę, która może uspokoić i oswoić zbyt suche czy szorstkie nagrania. Jednocześnie detal nie jest gubiony ani tłumiony, lecz dopieszczany w subtelnej manierze. Usłyszymy wszystko, tylko delikatnie owinięte w bawełnę... Wybrzmienia są czyściutkie i odpowiednio błyszczące, jest też kreowana aura i oddech, za to mniej jest ostrych szpil i chropowatości.

W brzmieniu całości pojawiają się oczywiście indywidualne cechy urządzeń, ale jest też jeszcze coś innego - wytwarza się coś w rodzaju "spięcia" góry pasma, która staje się jednocześnie bardzo wyrazista. Gładkość nie zostaje utracona, ale rodzi się większa plastyczność, zróżnicowanie, a nawet akcentowanie metalicznych drobiazgów. Wymaga to chwili akomodacji, lecz potem nie razi - słyszymy więcej i już szkoda z tego rezygnować... Brzmienie aż kipi od informacji i jednocześnie trzyma emocje płynące z muzyki. Emocje zaczynają się już jednak od momentu, w którym zobaczymy ten system na własne oczy. Potem już chcemy go tylko mieć.

Radek Łabanowski

YAMAHA CD-S2100 +A-S2100

  • Produkowany Tak

Laboratorium

Laboratorium Yamaha A-S2001

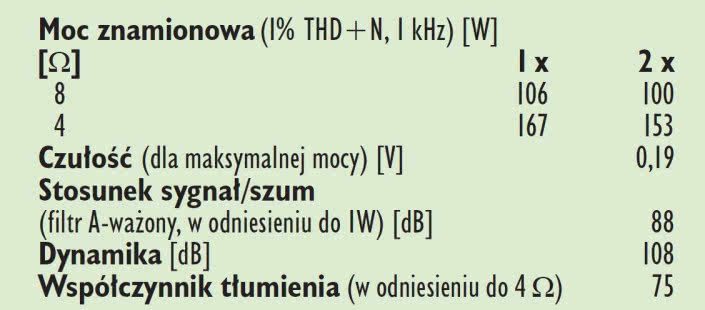

Moc maksymalną Yamahy można uzyskać dla napięcia wejściowego 0,19 V, czułość jest więc standardowa. Przy 8 omach każda z końcówek oddaje 106 W, przy 4 omach jest to 167 W, a tryb dwukanałowy przynosi odpowiednio 2 x 100 W i 2 x 153 W.

Odstęp od szumów, wyrażony wskaźnikiem S/N, to dobre 88 dB, dynamika sięga dokładnie 108 dB.

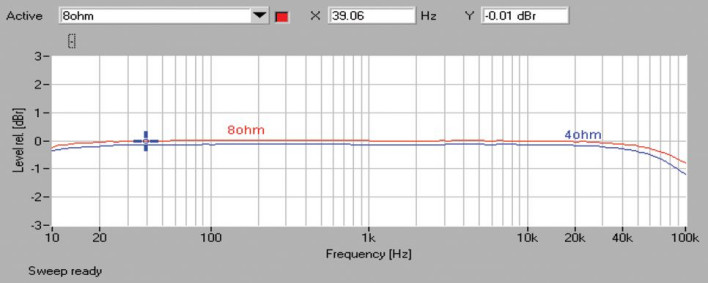

W pasmie przenoszenia (rys.1) spadek przy 10 Hz jest niemal niezauważalny (ok. -0,1 dB), poziom ulega obniżeniu powyżej 40 Hz, ale dla skrajnych (w naszym pomiarze) 100 kHz mamy wciąż niecały decybel spadku przy 8 omach i -1,2 dB przy 4 omach.

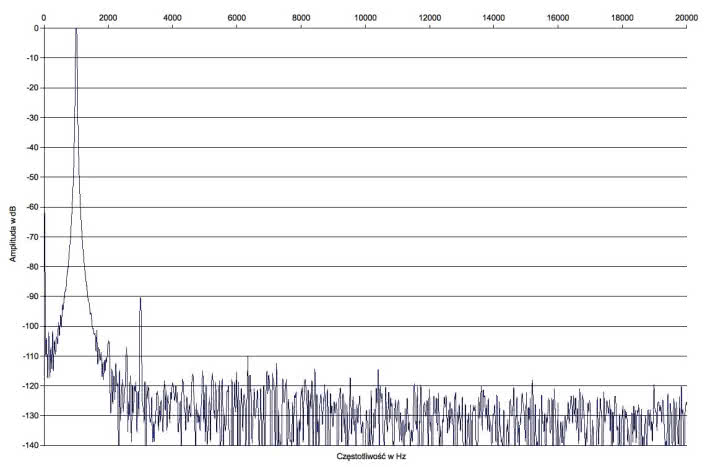

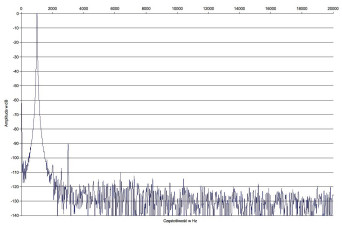

W spektrum zniekształceń (rys. 2) można zauważyć tylko trzecią harmoniczną, ale i ona nie przekracza pułapu -90 dB.,/p>

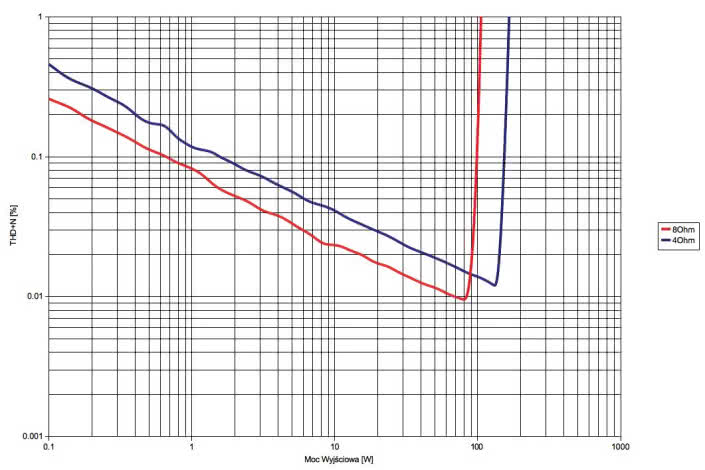

Na rys. 3. zniekształcenia THD+N nie przekraczają granicy 0,1 % dla mocy wyjściowej już od ok. 0,7 W przy 8 omach i 1,5 W przy 4 omach, a minima dla obydwu impedancji oscylują wokół imponującego poziomu 0,01 %. Bardzo porządna konstrukcja, rekordów nie bije, ale nie ma żadnych słabych punktów.




Podstawowe dane

  • 8 490 zł Odtwarzacz CD
  • 8 990 zł Wzmacniacz Cena

Nasza ocena

  • Wykonanie:

    CD-S2100

    Fantastyczna konstrukcja mechaniczna z tłumieniem drgań, luksusowy napęd z cienką tacką. Wewnątrz niezależne zasilacze dla sekcji cyfrowej i analogowej, przetwornik ESS podaje sygnały zbalansowane do zbalansowanego toru wyjściowego.

    A-S2100

    Bardzo poważna i zarazem drobiazgowa konstrukcja. Układ w pełni zbalansowany od wejścia do wyjścia, dyskretne moduły przedwzmacniacza gramofonowego i wzmacniacza słuchawkowego. Końcówki mocy na tranzystorach Mosfet. Aparycja – luksusowe wydanie stylu lat 70. z pięknymi wskaźnikami wychyłowymi.

  • Funkcjonalność:

    CD-S2100

    Odczyt płyt CD i SACD, przetwornik C/A otwarty dla zewnętrznych źródeł cyfrowych, wśród wejść USB dla komputera.

    A-S2100

    Klasyczny zestaw regulacji wzmacniacza stereofonicznego, wejścia XLR, wyjście z przedwzmacniacza i wejście na końcówki mocy.

  • Brzmienie:

    CD-S2100

    Dokładne oraz czyste, ale też spójne i dynamiczne. Bez dodatkowych "atrakcji" czy własnych klimatów, profesjonalne i uniwersalne.

    A-S2100

    Gęste oraz rytmiczne, góra pasma gładka i delikatna, ale trzymająca dobre doświetlenie detalu. Mocne, porządne granie.
