ACCUPHASE P-4200 + C-2120

ACCUPHASE P-4200 + C-2120

Zmiany, jakie zachodzą w wyglądzie urządzeń Accuphase`a, są niewielkie i w ciągu 40 lat istnienia tej marki można wskazać zaledwie kilka znaczących modyfikacji. Zasadnicze założenia projektu plastycznego pochodzą z lat 70. - charakterystyczny kształt gałek, przycisków i stosowane liternictwo. Nie ma już wprawdzie drewnianych obudów, ale w najdroższych seriach boczne ścianki są oklejane naturalnym fornirem. Złote fronty, z którymi kojarzymy Accuphase`a, nie od razu stały się obowiązkowe, bo kiedyś można było kupić urządzenia z czarną lub srebrną ścianką przednią. Dzisiaj jednak innych wersji kolorystycznych (niż złota) już nie ma.

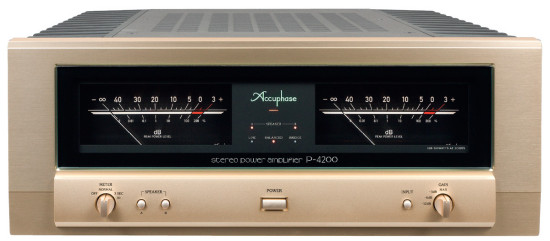

Accuphase P-4200

"P" to oczywiście "power". Oznacza jednak również, że mamy do czynienia ze wzmacniaczem pracującym w klasie AB; wzmacniacze Accuphase pracujące w klasie A noszą symbole zaczynające się od "A". Accuphase P-4200 jest najtańszą końcówką mocy japońskiej firmy, ale wygląda jak mniejsza wersja najdroższych "potworów" - wzmacniaczy P-7100.

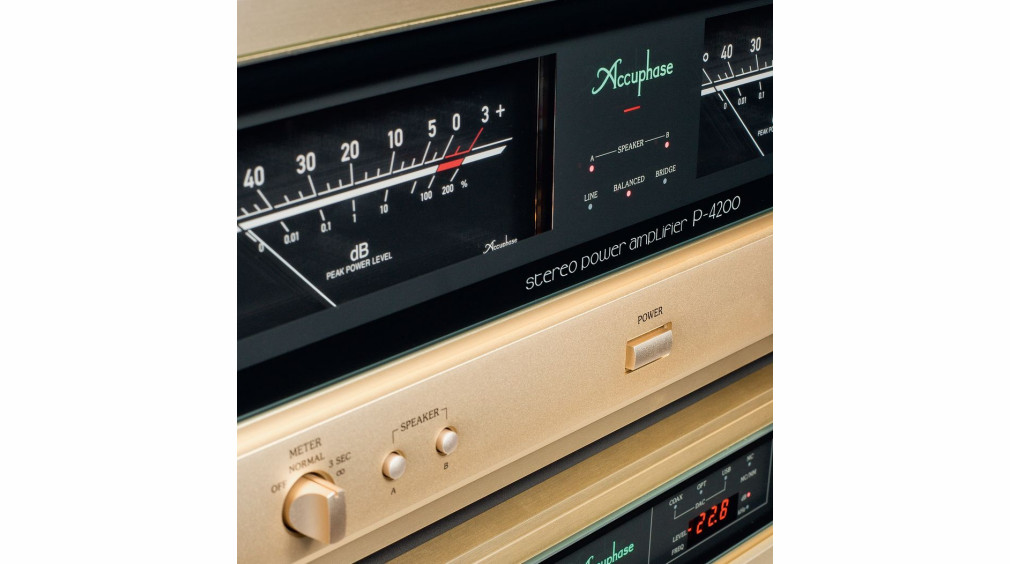

Nie da się zacząć opisu inaczej, niż od wskaźników mocy wyjściowej. Duże, wychyłowe, podświetlane, definiują wygląd wzmacniacza. Choć to "tylko" wzmacniacz mocy, mamy w nim sporo funkcji. Na przykład możliwość wyboru czułości wejściowej 0/-3/-6/-12 dB, aktywnych wyjść głośnikowych, a także aktywnego wejścia. Sygnał możemy do urządzenia wysłać w formie zbalansowanej lub niezbalansowanej.

Na zewnątrz wyślemy jednym lub dwoma (biwiring lub bi-amping) parami potężnych gniazd głośnikowych. Sama końcówka może pracować w klasycznym układzie stereofonicznym, jako dwa równoległe wzmacniacze, pozwalające napędzić kolumny w trybie bi-amping (sygnał doprowadzamy wówczas pojedynczym kablem) lub mostkowym, w którym moc wzrasta dwukrotnie.

Accuphase P-4200

Accuphase P-4200

Możemy również ustalić polaryzację gniazd XLR - za pomocą małego przełącznika. Drugim elementem wizualnym, za który ten wzmacniacz można pokochać, są potężne, pokryte matową farbą (taką samą pokryto również górną ściankę) radiatory.

Układ wzmacniający oparto na tranzystorach bipolarnych. Sekcja wejściowa pracuje w trybie MCS+ (Multiple Circuit Summing). Sygnał płynie w niej w kilku równoległych ścieżkach, sumowanych na końcu. Osiąga się dzięki temu niższe szumy i zniekształcenia. Także układ wyjściowy jest równoległy - pracują tam trzy pary tranzystorów Toshiby (2SA2121+2SC5949). Zamiast używanych powszechnie przekaźników odcinających wyjście w razie jakiegoś zagrożenia (przesterowanie, przegrzanie, napięcie stałe na wyjściu) zastosowano tranzystory polowe MOSFET.

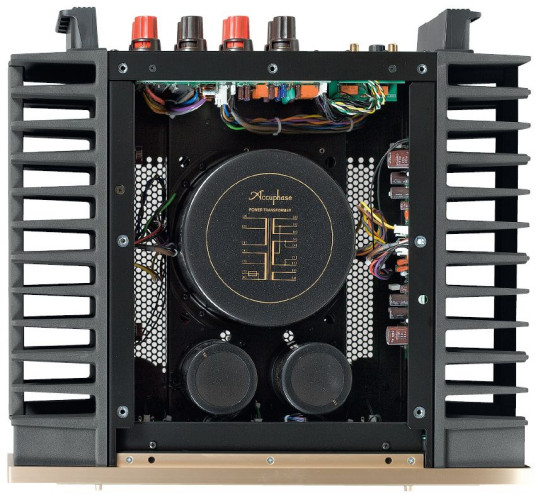

W środku klasyczny dla Accuphase`a porządek - symetryczny układ z dużym zasilaczem pośrodku.

W środku klasyczny dla Accuphase`a porządek - symetryczny układ z dużym zasilaczem pośrodku.

Firma argumentuje to znacznie dłuższą żywotnością tego typu elementów i mniejszymi oporami. A to ważne, ponieważ w modelu Accuphase P-4200 szczególną uwagę zwrócono na minimalizację impedancji wyjściowej, a tym samym zwiększenie współczynnika tłumienia. Służyć temu ma również cewka wyjściowa nawinięta bardzo grubym drutem (o prostokątnym przekroju).

Za zasilanie odpowiada potężny, zaekranowany transformator toroidalny z dwoma dużymi kondensatorami filtrującymi z logo Accuphase`a (produkcji Nichicona). Każdy kanał ma swoje uzwojenia wtórne, osobno zasilana jest też sekcja wejściowa.

Plastikowe elementy wystające po obydwu bokach chronią kable przed złamaniem – nie pozwalają przysunąć wzmacniacza zbyt blisko tylnej ściany. Ale najbardziej imponują potężne, wygodne zaciski głośnikowe. Accuphase rekomenduje użycie wtyków widłowych – to ważne przy dużych prądach.

Plastikowe elementy wystające po obydwu bokach chronią kable przed złamaniem - nie pozwalają przysunąć wzmacniacza zbyt blisko tylnej ściany. Ale najbardziej imponują potężne, wygodne zaciski głośnikowe. Accuphase rekomenduje użycie wtyków widłowych - to ważne przy dużych prądach.

Accuphase C-2120

"C" w nomenklaturze Accuphase odnosi się do słowa "control". Przedwzmacniacze to przecież ośrodki centralne, kontrolne, systemów stereofonicznych, a nie tylko urządzenia regulujące siłę głosu. W dodatku, w przypadku Accuphase, ich wyposażenie jest ponadprzeciętne i może zostać uznane za wzorcowe.

Accuphase C-2120 jest najtańszym przedwzmacniaczem w ofercie, a mimo to jego funkcjonalność jest bajeczna, chociaż w dużej mierze - bardzo klasyczna. Duże gałki służą do zmiany wejścia (lewa) i regulacji głośności (prawa).

Wybrane źródło jest sygnalizowane przez diody LED, a siła głosu dwojako - nacięciem na gałce i na bursztynowym, alfanumerycznym wskaźniku ukrytym pod grubą, szklaną płytką. Zobaczymy na nim także częstotliwość cyfrowego sygnału wejściowego - pod warunkiem, że zainstalujemy opcjonalną kartę przetwornika cyfrowo-analogowego.

Pod wspomnianą szybką umieszczono wiele innych kontrolek (czerwonych), sygnalizujących aktywację wejścia dla zewnętrznego korektora akustyki pomieszczenia, pokazujących aktywne wejście cyfrowe, tryb mono, zmianę fazy absolutnej, wybór wkładki gramofonowej (MM/MC), a także ustawienia regulacji barwy dźwięku. Interesująca wydaje się ostatnia z wymienionych opcji. Dwie gałki, wysokich i niskich tonów, znamy z wielu innych przedwzmacniaczy i wzmacniaczy; możemy jednak wybrać "punkt środkowy" korekcji - dla wysokich tonów może to być 8 lub 20 kHz, a dla niskich 40 lub 100 Hz.

Accuphase C-2120.

Accuphase C-2120.

Jest jeszcze jedna specyficzna regulacja - gainu (wzmocnienia). We wszystkich urządzeniach studyjnych, przede wszystkim stołach mikserskich, poziom sygnału jest kontrolowany w dwóch miejscach - na wejściu i przed buforem wyjściowym. Pierwszy punkt to właśnie "gain", drugi jest nazywany "level" lub "volume", co doskonale znamy. Sztuka polega na tym, aby tak skorelować ich nastawy, żeby uzyskać jak najmniejsze szumy. W C-2120 na wejściu umieszczono przełącznik "gain", ustalający wzmocnienie układu na 12, 18 lub 24 dB. Wybór zależy od czułości wzmacniacza mocy, zastosowanych kolumn oraz wielkości pomieszczenia odsłuchowego.

W moim przypadku najlepsze było ustawienie 12 dB, przy którym operowałem gałką w zakresie od godziny 12 do 3. Jest też wyjście słuchawkowe 6,3 mm oraz przycisk zmniejszający głośność o 20 dB. Arsenał przycisków i gałek ukryto pod uchylną klapką.

O tym, z jak wszechstronnym urządzeniem mamy do czynienia, świadczy także liczba gniazd na tylnej ściance. Pięć stereofonicznych wejść RCA służy do podłączenia sygnałów liniowych, niezbalansowanych, zaś dwa wejścia XLR są dla sygnałów zbalansowanych. Wejścia symetryczne (wyjścia również) są okablowane po "amerykańsku", tj. z pinem nr 3 "gorącym (sygnał nieodwrócony). Można to jednak zmienić przyciskiem zmieniającym fazę absolutną na przedniej ściance. Także wyjść jest sporo - zbalansowane i niezbalansowane z sygnałem regulowanym, ponadto dwa wyjścia do nagrywania (ze stałym poziomem). Jest też wejście dla zewnętrznego urządzenia, np. dla korektora akustyki. Z boku są dwie zaślepki dla opcjonalnych kart.

Wrażenie robi również konstrukcja mechaniczna. Obudowę złożono ze skręcanych paneli z wysokowęglowej stali (z podobnego materiału przygotowano nóżki). Ścianki boczne są podwójne, a wnętrze usztywniają dodatkowo ekrany izolujące poszczególne sekcje.

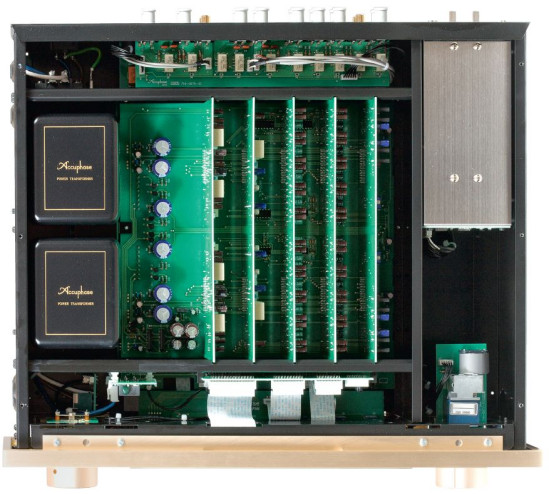

C-2120 to przykład zastosowania technik znanych z systemów komputerowych i audio profesjonalnego - do płytki-matki są wpinane pionowo płytki-córki. Tutaj to układ regulacji siły głosu AAVA oraz sekcja buforowania i wzmocnienia.

C-2120 to przykład zastosowania technik znanych z systemów komputerowych i audio profesjonalnego - do płytki-matki są wpinane pionowo płytki-córki. Tutaj to układ regulacji siły głosu AAVA oraz sekcja buforowania i wzmocnienia.

Accuphase C-2120 napakowano wieloma modułami. Główny składa się z podstawowej, dużej płytki na dnie i wpiętych do niej czterech płytek z układem AAVA. To kolejna, chyba już czwarta jego wersja, kiedyś spotykana wyłącznie w topowych przedwzmacniaczach firmy.

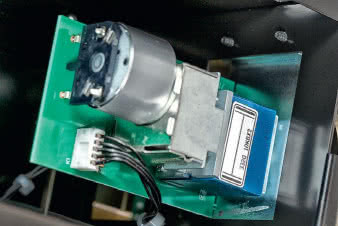

Accuphase Analog Vari-gain Amplifier to układ regulacji siły głosu, w którym nie ma elementu oporowego i nie jest on zwykłym tłumikiem. Choć przy przedniej ściance widać drogi potencjometr Alpsa, jest on jedynie enkoderem z silniczkiem (sterowanie pilotem), przekazującym położenie gałki do układu AAVA. Tutaj sygnał napięciowy jest zamieniany na prądowy, zmienia się jego wzmocnienie, a na końcu z powrotem zmienia się na napięciowy.

Na wejściu i na wyjściu umieszczono bufory dopasowujące impedancję. Kanały lewy i prawy mają osobne płytki, dzięki czemu przesłuch międzykanałowy jest minimalny. Pomaga w tym także rozdzielenie zasilania - z boku mamy dwa zaekranowane transformatory zasilające, po jednym na kanał.

Układy sterujące znajdują się przy przedniej ściance i są zaekranowane, podobnie jak układy wejściowe. Wybór aktywnego wejścia jest dokonywany w przekaźnikach. Z boku widać dodatkowo ekranowaną przestrzeń, w której montuje się opcjonalne moduły. Perfekcja w każdym calu, choć zbyt kosztownych elementów biernych tu nie znajdziemy.

Pilot zdalnego sterowania ma regulację siły głosu, zmianę wejść, obsłużymy nim również odtwarzacze cyfrowe Accuphase`a. Aluminiowa obudowa, precyzyjnie zrobione przyciski o zindywidualizowanych kształtach i kolorach - stylowo, nowocześnie i wygodnie.

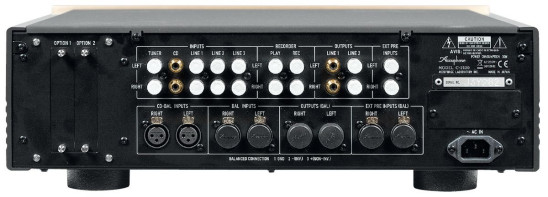

Gniazda wejściowe i wyjściowe w dwóch rzędach – na górze RCA, na dole XLR. Z boku widać dwa sloty (tutaj zamknięte) na opcjonalne płytki – np. przetwornika cyfrowo-analogowego, przedwzmacniacza gramofonowego lub z dodatkowymi wejściami liniowymi.

Gniazda wejściowe i wyjściowe w dwóch rzędach - na górze RCA, na dole XLR. Z boku widać dwa sloty (tutaj zamknięte) na opcjonalne płytki – np. przetwornika cyfrowo-analogowego, przedwzmacniacza gramofonowego lub z dodatkowymi wejściami liniowymi.

DAC C-40

Accuphase od lat oferuje użytkownikom różne opcje dodatkowe. Mając na uwadze zmieniający się rynek audio, przygotowuje możliwość rozbudowy swoich wzmacniaczy i przedwzmacniaczy przez "karty" - płytki wsuwane w puste "sloty" w tylnej ściance. Możemy w ten sposób "uzbroić" urządzenie w dodatkowe wejścia liniowe, przedwzmacniacz gramofonowy lub - od jakiegoś czasu - przetwornik cyfrowo-analogowy.

Najnowszym dodatkiem wśród tych ostatnich jest karta DAC-40. To sporej wielkości płytka wsuwana od tyłu, mocowana dwoma, dość długimi śrubami; jej instalacja zajmuje pół minuty. Sygnały z wejść RCA i optycznego przyjmuje odbiornik cyfrowy AKM AK4118, co oznacza, że prześlemy tu sygnał do 24 bitów i 192 kHz, w tym 88,2 kHz. Przy wejściu USB mamy z kolei świetny układ Tenor TE8820L, asynchroniczny, przyjmujący sygnały do 24 bitów i 192 kHz, w tym 88,2 kHz (ale bez DSD).

Układ konwertujący to dwa osobne, po jednym na kanał, kości Burr Brown PCM1796. Sygnał jest prowadzony następnie w formie zbalansowanej, w układzie MSC+. DAC-40 korzysta z tego samego zasilania, co pozostała część przedwzmacniacza i nie jest tak rozbudowanym układem, jak te w odtwarzaczach CD i SACD Accuphase. To jednak na tyle fajny DAC, że z powodzeniem za jego pomocą podrasujemy dowolny odtwarzacz plików, BD, a także posłuchamy na wysokim poziomie dźwięku z komputera. DAC Accuphase`a ma nieco ciemne, gładkie brzmienie, z wyraźnym pulsem. Sensowny dodatek.

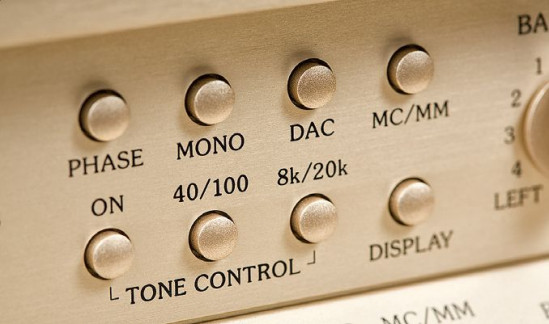

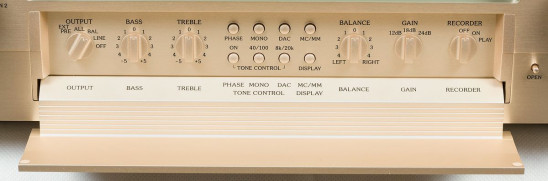

Pod uchylną klapką ukryto mnóstwo przycisków, wśród których są dwa nowe – aktywujący opcjonalny DAC i wybierający tryb ukazywania informacji na alfanumerycznym wyświetlaczu.

Pod uchylną klapką ukryto mnóstwo przycisków, wśród których są dwa nowe - aktywujący opcjonalny DAC i wybierający tryb ukazywania informacji na alfanumerycznym wyświetlaczu.

Odsłuch

Wybierając wzmacniacz czy jakiekolwiek inne urządzenie audio, bierzemy pod uwagę wiele czynników - brzmienie, funkcjonalność, wygląd. Można oczywiście podejść do sprawy purystycznie stwierdzając, że liczy się wyłącznie dźwięk. Ale chyba tylko teoretycznie...

Urządzenia audio są jednak czymś więcej, są pewną całością oddziałującą na różne zmysły i spełniającą różne potrzeby. Luksusowo wykonane i bogato wyposażone wzmacniacze, których dźwięk jest wysokiej próby, mogą więc budzić szczególny szacunek albo... niechęć, jeśli ktoś ma zakodowane zamiłowanie do minimalizmu.

Ostatecznie trudno negować, że takie produkty są godne uwagi i wcale nie tak często spotykane. Patrząc na to z takiej perspektywy, Accuphase ma na samym starcie sporą przewagę nad dużą częścią high-endowych producentów. Co jednak najważniejsze, skoro jesteśmy w "odsłuchu" - brzmienie Accuphase P-4200 pozwala się szybko zorientować, czy jest ono tym, czego szukamy.

W jego charakterystyce najważniejsze wydają się połączenia przeciwieństw, dające w efekcie dźwięk, który trudno pomylić z czymś innym. Na pierwszy plan wychodzi, moim zdaniem, unikatowa koegzystencja ciepła i precyzji. Atak dźwięku nie jest podkreślony, stopa perkusji, kontrabas, gitara basowa zdają się trochę uspokojone, ale ich wolumen jest duży, co przydaje naturalności.

Pierwsze wrażenie, szczególnie po przejściu ze wzmacniacza o jednoznacznie otwartym dźwięku, to właśnie ocieplenie, powiększenie i wypełnienie. Po przesłuchaniu kilku płyt opinia nie będzie już tak jednoznaczna. Nic nie jest spowolnione, zamazane, przykryte. Nawet szybkie kawałki z płyty "Nowa Aleksandria" Siekiery nie sprawiły żadnego problemu.

W ramach regulacji barwy dźwięku wybieramy tzw. turnover frequence; dla niskich tonów może to być 80 lub 100 Hz, a dla wysokich 8 lub 20 kHz.

W ramach regulacji barwy dźwięku wybieramy tzw. turnover frequence; dla niskich tonów może to być 80 lub 100 Hz, a dla wysokich 8 lub 20 kHz.

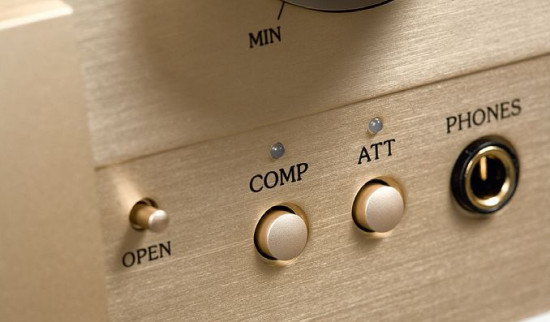

Na zewnątrz pozostawiono kilka najważniejszych manipulatorów - m.in. skokowe zmniejszenie wzmocnienia ("att") o 20 dB oraz loudness ("comp"), wzmacniający skraje pasma.

Zaskakująco dobrze, w tym kontekście, wypadają nagrania, w których rytm, tempo są podstawą, stanowią o "być albo nie być" utworu. Jak u Siekiery lub jak Ornette`a Colemana na "The Shape of Jazz to Come". Uderzenie stopy perkusji jest ultradokładne i punktowe. Konturowość jest kojarzona zwykle z niezbyt przyjemnym dźwiękiem, zbyt nachalnym i w dłuższych odsłuchach irytującym.

Accuphase pokazuje, jak można zachować energię płynącą z szybkiego uderzenia, a jednocześnie nie zamienić tego w "łupanie". Łagodniejszy atak powoduje, że nawet słabsze nagrania - patrz Siekiera - mają wystarczający potencjał do tego, żeby stanowić prawdziwą podstawę nagrania. Takie granie nie nudzi, nie usypia, ale też nie męczy.

Nie bez przyczyny skupiłem się na dole pasma. Wypełnienie basu pełni w tym systemie bardzo ważną rolę, bowiem wzmacnia też średnicę. Z tym zastrzeżeniem, że nie jest to podgrzewanie znane z wielu wzmacniaczy lampowych. A jednak, słuchając nagrań takich jak "Welcome to the Club" Nat "King" Cole`a, "Songs For Swingin` Lovers" Franka Sinatry, czy wreszcie "The Cole Porter Song Book" Elli Fitzgerald, łatwo zauważyć, że wokale są promowane, skupiają na sobie uwagę. W ten sposób procentuje dobra spójność i nasycenie, a nie proste wyeksponowanie.

Niskie zniekształcenia przekładają się na spokój, a zarazem naturalną żywość, wyzutą z wszelkiej napastliwości. Dokładność też jest oczywista, lecz nie wspiera jej ostrość, która z kolei psułaby plastyczność - na pewno ponadprzeciętną dla wzmacniaczy tranzystorowych takiej mocy. Nawet w najtańszym systemie dzielonym Accuphase`a umiejętność cieniowania dynamiki, różnicowania mocy instrumentów - jest wybitna.

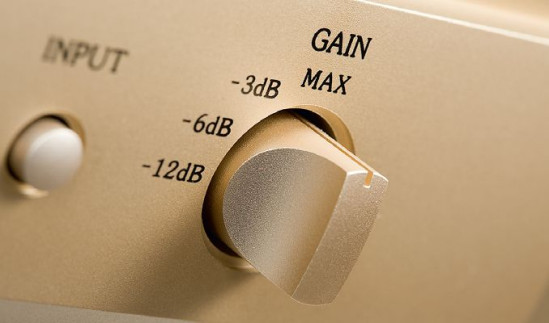

Selektor wzmocnienia (gain) układu to bardzo przydatna funkcja. Pomaga dopasować wzmocnienie całego toru do systemu i warunków odsłuchowych.

Selektor wzmocnienia (gain) układu to bardzo przydatna funkcja. Pomaga dopasować wzmocnienie całego toru do systemu i warunków odsłuchowych.

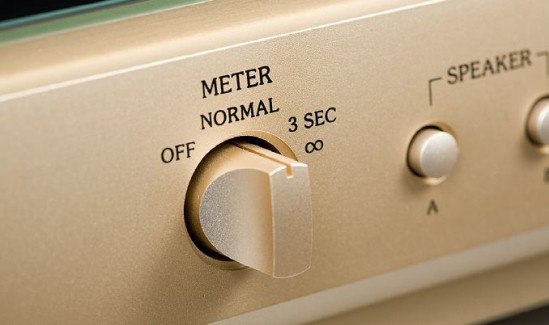

 Jedną z kosmetycznych zmian w stosunku do poprzedniego modelu P-4100 jest wymiana funkcjonalności przycisków i gałeczki. Teraz tą ostatnią wybieramy sposób pracy wskaźników mocy wyjściowej, a tymi pierwszymi – aktywne wyjścia głośnikowe (wcześniej było odwrotnie).

Jedną z kosmetycznych zmian w stosunku do poprzedniego modelu P-4100 jest wymiana funkcjonalności przycisków i gałeczki. Teraz tą ostatnią wybieramy sposób pracy wskaźników mocy wyjściowej, a tymi pierwszymi - aktywne wyjścia głośnikowe (wcześniej było odwrotnie).

Big-band ma dużo energii i ekspresji, trudno chcieć czegoś więcej. Blachy perkusji są nieco słodsze niż w droższych wzmacniaczach tego producenta i nie mają tak dobrze definiowanej barwy, są jednak "ciężkie" w tym sensie, że wspaniale ukazują siłę uderzenia i wielkość talerza.

Brzmienie jest jednocześnie emocjonalne i wyrafinowane. Nie jest przepotężne, ultraszybkie ani buzujące, unika skrajności, aby nie stracić niczego, co potrzebne dla utrzymania wszechstronności.

Ceny:

Accuphase C-2120: 29 900 zł

Accuphase P-4200: 29 900 zł

Wojciech Pacuła

ACCUPHASE P-4200 + C-2120

  • Moc znamionowa (1% THD+N, 1 kHz) [W] 8 Ω, 2x 150
  • Moc znamionowa (1% THD+N, 1 kHz) [W] 4 Ω, 2x 296
  • Czułość (dla maksymalnej mocy) [V] 1x 0,17
  • Stosunek sygnał / szum (filtr A-ważony, w odniesieniu do 1W) [dB] 87
  • Dynamika [dB] 108
  • Współczynnik tłumienia (w odniesieniu do 4 Ω) 346

Laboratorium

Wzmacniacz był mierzony jako zestaw złożony z przedwzmacniacza i końcówki mocy. Najlepsze wyniki (poziom szumów i zniekształceń) uzyskałem dla połączenia XLR i takie właśnie zostało wykorzystane w pozostałych pomiarach.

Producent niedoszacował parametry tego wzmacniacza, deklarując 90 W przy 8 Ω i 180 W przy 4 Ω. Gdy patrzymy na nasze wyniki, wydaje się wręcz, że mówimy o dwóch zupełnie różnych urządzeniach. Testowany egzemplarz osiągnął bowiem aż 153 W przy 8 Ω i dokładnie dwukrotnie więcej przy 4 Ω. Zasilacz jest bardzo wydajny i umożliwia właściwie podtrzymanie tych rezultatów przy jednoczesnym wysterowaniu obydwu kanałów.

W ustawieniu najwyższej czułości (końcówki mocy) zestaw ma czułość 0,17 V, a więc minimalnie wyższą od 200 mV standardu dla urządzeń zintegrowanych. Poziom szumów wynosi 87 dB i jest w tej klasie urządzeń przyzwoity, dynamika to 108 dB.

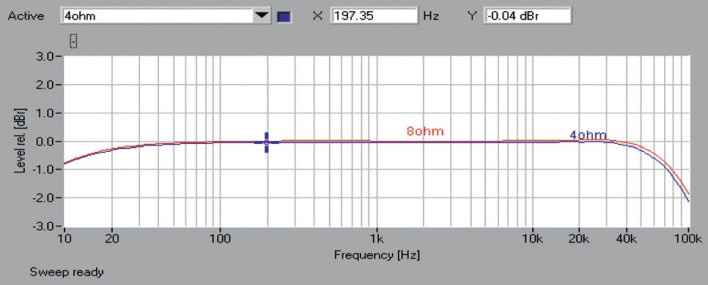

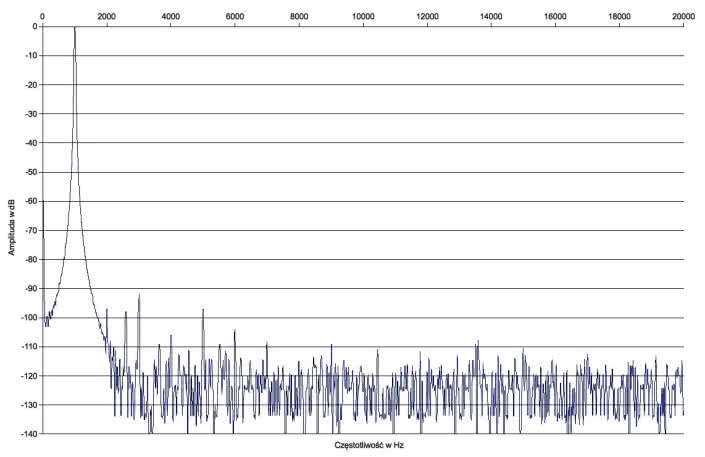

W pasmie przenoszenia (rys.1) nie widać nic niepokojącego, przy 10 Hz spadek wynosi -0,8 dB, a przy 100 kHz -1,9 dB dla 8 Ω oraz -2,1 dB dla 4 Ω. Choć w spektrum zniekształceń (rys. 2) można zaobserwować trzecią oraz piątą harmoniczną, to ich poziom jest bardzo niski i nie przekracza -90 dB.

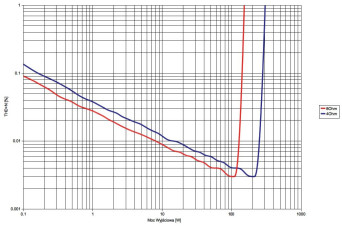

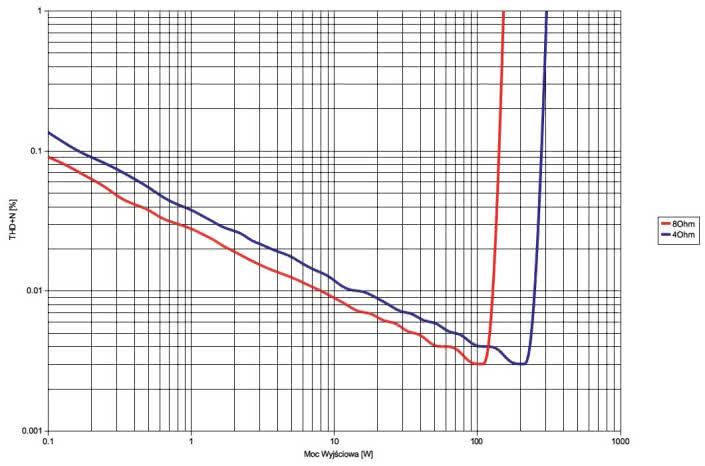

Wykres z rys. 3. to mocny akcent na koniec sesji pomiarowej, zniekształcenia THD+N są niższe od 0,1 % właściwie w całym zakresie mocy wyjściowej, zarówno dla 8, jak i 4 Ω. Minima oscylują wokół wartości 0,003 %, stanowiących już kres możliwości naszego systemu pomiarowego. Znakomicie!

Zobacz też:




Podstawowe dane

  • 59 800 zł

Nasza ocena

  • Wykonanie: Perfekcyjna, klasyczna robota, z bardzo solidnymi obudowami, ponadczasowym projektem plastycznym i zaawansowanym układem elektronicznym. Symetryczny tor sygnału, doskonałe zasilanie.
  • Funkcjonalność: Nawet wśród bogato wyposażonych urządzeń ten zestaw wybija się dodatkowymi możliwościami.
  • Laboratorium: Bardzo wysoka moc wyjściowa niezależnie od warunków obciążenia (2 x 150 W/8 Ω, 2 x 296 W/4 Ω – znacznie więcej, niż w specyfikacji producenta), niski poziom zniekształceń.
  • Brzmienie: Gęste i energetyczne, ale też bardzo czyste i szczegółowe. Znakomita dynamika. Wyśmienite połączenie dokładności i naturalności.
