Art Audio ocenia pojedynczo żarzoną triodę typu 300B za najbardziej muzykalną amplifikację oferującą w zestawieniu z odpowiedniej skuteczności kolumnami wyjątkowo naturalną ekspresyjną prezentację materiału muzycznego.
Nic nie jest w stanie dorównać pojedynczemu żarzeniu triody z bardzo prostego względu: konstrukcja taka oferuje najkrótszy tor sygnału, by w najmniejszy możliwy sposób poddać sygnał zniekształceniom. Pełna informacja, która wychodzi ze źródła, przy odpowiedniej pre-amplifikacji (moduł na wtórnikach katodowych w przedwzmacniaczu Conductor) ulega ultra liniowemu wzmocnieniu do co prawda niewielkich mocy, niemniej niezwykle wydajnych "sprawnych" watów. Można zatem powiedzieć, że wzmacniacz typu single-ended jest przygotowany do pełnego oddania muzyki, o ile materiał ze źródła będzie prawidłowy.
W przypadku triody 300B w układzie SE muzykalność średnicy była zawsze niepodważalna. Zastrzeżenia budziła góra i dół pasma - przy niewielkiej mocy: niska kontrola basu oraz zaokrąglona, zbyt miękka reprodukcja wysokich tonów.

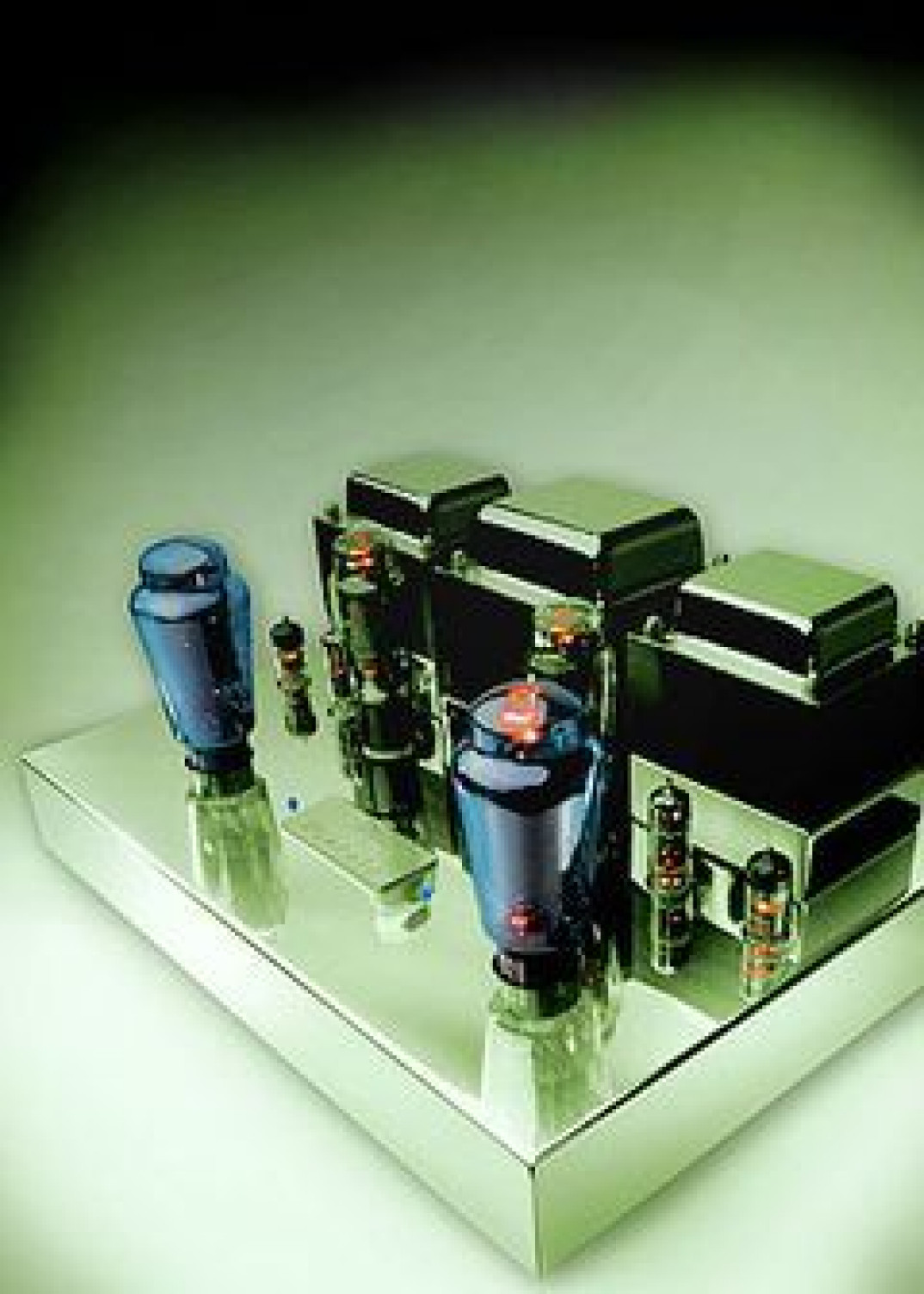

Art Audio w konstrukcji wzmacniacza Diavolo podjęła naszym zdaniem niezwykle udana próbę dopracowania tych elementów. Konstrukcja wzmacniacza jest w pełni klasyczna, z wykorzystaniem lampy prostowniczej, uwzględniająca jednak najnowsze osiągnięcia w zakresie konstrukcji transformatorów, rezystorów oraz kondensatorów - w efekcie osiągamy brzmienie niezwykle naturalne w pełnym paśmie.
Poniżej wymieniamy podstawowe z tych "zabiegów" konstrukcyjnych:
Serce wzmacniacza - transformatory wejściowy i wyjściowe - są specjalnie zaprojektowane i wykonane na zlecenie Art Audio przez firmę o blisko 100-letniej tradycji w produkcji tych komponentów. Konstrukcja polaga na równoległym prowadzeniu dwóch przewodów rdzenia tzw. split bobbin / multi section.
Taka budowa transformatora zapewnia większą liniowość brzmienia w całym paśmie przenoszenia, a wielosekcyjna konstrukcja transformatora jego wewnętrzną "zwięzłość". To zaś gwarantuje niską pojemność w stosunku do wielkości i poziomu mocy. Jedna rzecz jest tu naturalną konsekwencją: dla pełnego oddania brzmienia wzmacniacza konieczny jest staranny dobór kabli głośnikowych - najlepiej także nisko pojemnościowych.
Zestawienie lamp sterujących i prostowniczej, dobór odpowiednich kondensatorów i oporników - poza tym, że są one produkowane przez jedne z obecnie najbardziej uznanych firm na świecie (tj. Hovland, BHC AROVOX ) ma na celu podniesienie neutralności i wiarygodne przenoszenie sygnału w całym zakresie.
Bezpośrednie żarzenie prądem stałym, które w połączeniu z wysokosprawnymi komponentami zapewnia w prostym torze sygnału, bardzo dobre poziomy wskaźnika S/N.
Pryncypium prostoty ścieżki sygnału w naturalny sposób narzuciło zastosowanie konstrukcji o zerowym sprzężeniu zwrotnym - sekcja rektyfikacji podaje wysoki poziom oscylacji prądu podkładu.
Automatyczne ustawienie prądu podkładu (auto bias) - pozwala na użycie nie sparowanych lamp mocy i prostowniczych.
Konstrukcja dual mono: wspólny transformator zasilający, podział prądu na klasycznym układzie opartym o dwie prostownicze lampy GZ37 (wysoko sprawne) separujących prąd osobna na każdy kanał, poprzedzony filtrem typu PI.
Wzmacniacz dedykowano do pracy z lampami Western Electric 300B i w takim zestawieniu brzmi najlepiej (najlepsza współpraca lampy mocy z transformatorem , działa z każdą lampą tego typu, a także lampami 300B XLS etc.; na zamówienie dostępna wersja z transformatorem dającym prąd odpowiedni dla wyższej mocy z lampy 300B XLS (c.a. 16wpc).
Wzmacniacz zaprojektowany został jako końcówka mocy, może być wyposażony w kontrolę głośności oraz wybór źródeł - wersja "Intega".
Dane techniczne:
- Typ: Trioda Single-ended w czystej klasie A
- Moc: 10 W na kanał (z lampy 300B)
- Czułość wejściowa: 450 mV
- Impedancja wejściowa: 120 kOhm
Impedancja wyjściowa: 4-8 Ohm
- Zakres częstotliwości:
- Przy mocy 1W pasmo przenoszenia od 5 Hz do 20 kHz: + - 0.5 dB
- Przy pełnej mocy pasmo przenoszenia od 20 Hz do 20 kHz + - 1.5 dB
- Zestaw lamp: 2 x 6922 (E88CC), 2 x 12BH7, 2 x GZ37/CV378, 2 x 300B
- Wymiary: 18.5" x 13.75" x 10" [ W x D x H ]
