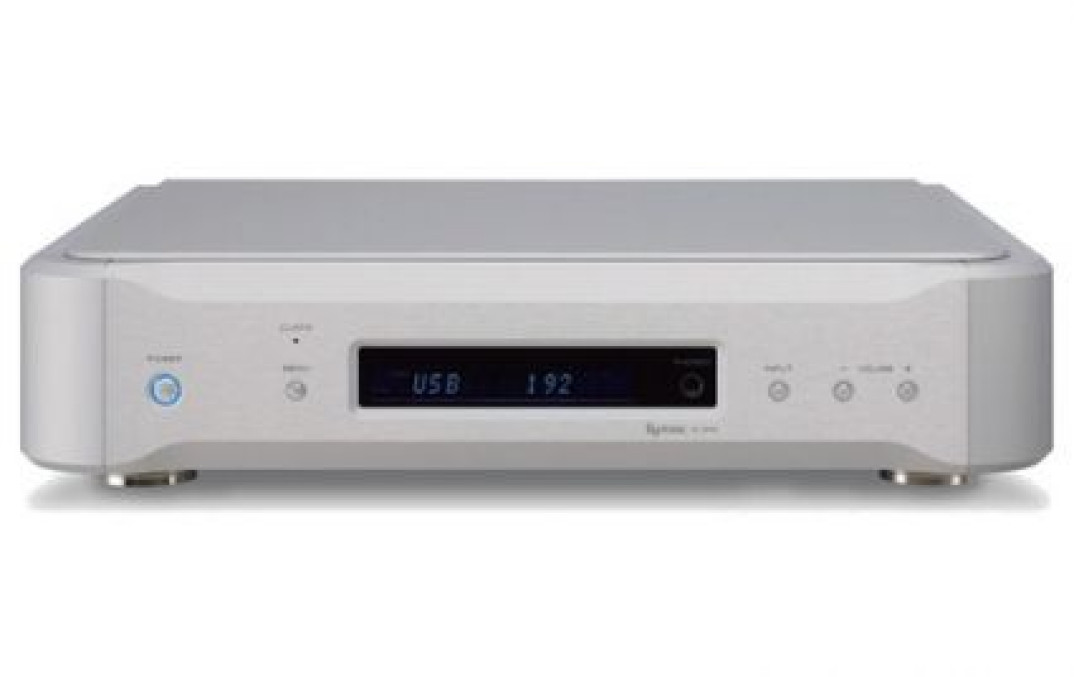

32-bitowy przetwornik D/A Esoteric D-07X

09 czerwca 2014 Sprzęt
Esoteric D-07X to najnowszy 32 bitowy przetwornik D/A w konfiguracji "dual mono". Wykorzystano w nim najnowsze technologie i postarano się, aby "odtwarzanie inspirowane oryginałem było wolne od stresu i podkolorowań".

Esoteric D-07X sprawdza się doskonale przy wykorzystaniu dowolnych łączy: USB, S/PDIF, AES / EBU lub TosLink jak również przy przetwarzaniu sygnału cyfrowego dostarczonego z napędu CD lub Super Audio CD.

Urządzenie wykorzystuje asynchroniczne wejście 192 kHz/24 bit, bardzo dokładny zegar taktujący i wiele opcji konwersji D/D.

Esoteric D-07X bazuje na sprawdzonych 32- bitowych dekoderach AK4392 produkowanych przez Asahi Kasei Microdevices Corporation. Zastosowano w nim po dwa chipsety na kanał w konfiguracji równoległo/różnicowej, gdzie sygnał wyjściowy jednego kanału wytwarzany jest z dwóch połówek przebiegu (dodatniej i ujemnego) co zapewnia w efekcie bardzo wysoką liniowość i niski poziom zniekształceń.

Konwertery cyfrowe i obwody analogowe składające się na dwa obwody dual mono, są separowane fizycznie od siebie i całkowicie oddzielone od cyfrowych systemów przetwarzania sygnału. Taki układ pozwala na doskonałą separację kanałów i odtwarzanie dźwięku z bardzo wysoką jakością z bogatą lokalizacją i wspaniale oddaną trójwymiarowością dźwięku.

Obwody buforowe

We wzmacniaczu buforowym, znajdującym się na końcu obwodów audio, pracują wzmacniacze operacyjne High- end firmy JRC model Muses. Są one rozmieszczone symetrycznie dla lewego i prawego kanału po jednym dla sygnału dodatniego i ujemnego. Gdy wykorzystuje się wyjście RCA, wzmacniacz buforowy uruchamiany jest do pracy w trybie równoległym. Takie rozwiązanie zapewnia perfekcyjną jakość sygnału audio na wyjściu symetrycznym i niesymetrycznym.

Zasilacz

W przetworniku Esoteric D-07X zastosowano transformator R- core, duże kondensatory filtrujące i błyskawiczne diody Schottky`ego. Układ dostarcza czyste i stabilne zasilanie do wszystkich obwodów przetwornika, co pozwala osiągnąć najwyższy poziom szczegółowości.

Esoteric D-07X

DANE TECHNICZNE:

Wyjścia analogowe

- Złącza: XLR x 2, RCA x 2, słuchawkowe x 1
- Impedancja wyjściowa: XLR:100Ω, RCA:25Ω
- Maksymalny poziom wyjściowy (1kHz, pełny zakres): XLR: 2.45 Vrms (0 dBz, obciążenie 10kΩ), RCA: 2.45 Vrms (obciążenie 10 kΩ), słuchawkowe: 20mW+20mW (obciążenie 32Ω)
- Pasmo przenoszenia: 5 Hz - 55kHz
- Odstęp sygnału od zakłóceń S/N: 115dB
- Całkowite zniekształcenia harmoniczne: 0,0015% (JEITA)

Wejścia cyfrowe

- Cyfrowe wejście zbalansowane: XLR (5.0 Vp- p/110Ω) x 1
- Cyfrowe wejście koaksjalne: RCA (0.5 Vp- p/75Ω) x 2
- Cyfrowe wejście optyczne: OPTICAL (- 24.0 do - 14.5 dBm szczyt) x 1
- Cyfrowe wejście USB: Łącze typu B x 1
- Częstotliwość próbkowania sygnału wejściowego: 32, 44.1, 48, 88.2, 96, 176,5, 192 (kHz) (DSD wyłącznie na XLR)

Format wejścia zegara synchronizującego

- Łącze BNC
- Częstotliwości wejściowe:44.1, 48, 88.2, 96, 176.4, 192 kHz, 10 MHz, 22.5792 MHz, 24.576 MHz
- Impedancja wejściowa - 75Ω
- Poziom wejściowy - fala trójkątna: ekwiwalent fali TTL, fala sinusoidalna: 0,5 do 1,0 Vrms (50 na 75Ω)

Format wyjścia zegara synchronizującego

- Łącze BNC
- Częstotliwości wejściowe:44.1, 48, 88.2, 96, 176.4, 192 kHz (fala trójkątna), 10 MHz, 22.5792 MHz, 24.576 MHz (częstotliwość taka sama jak na wejściu gdy ustawiona jest opcja THRU)

Właściwości ogólne

- Zasilanie: 230V 50Hz - prąd przemienny, 120V 60Hz – prąd przemienny, 220V 60Hz – prąd przemienny
- Pobór mocy: 7W
- Wymiary zewnętrzne (S x W x G w mm): 445x106.5x356
- Waga: około 10.4 kg
