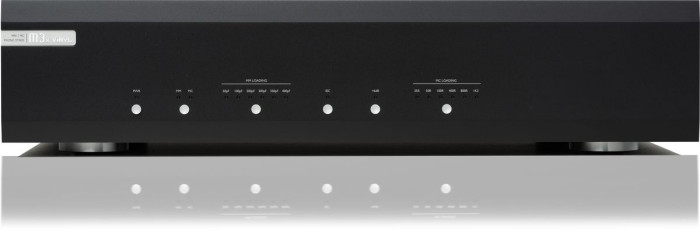

Przedwzmacniacz gramofonowy Musical Fidelity M3x Vinyl

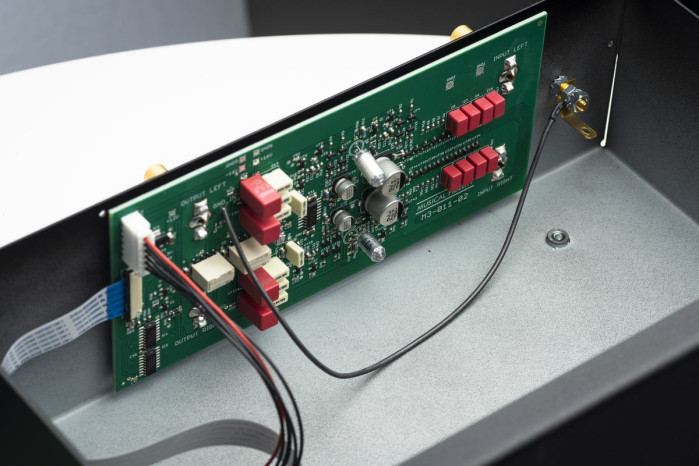

Musical Fidelity M3x Vinyl - dyskretny układ wzmacniający

Producent podkreśla, że projektowanie urządzeń na bazie obwodów dyskretnych pozwala na uzyskanie dużo precyzyjniejszego, indywidualnego efektu końcowego. Konstrukcja M3x Vinyl bazuje więc na nich, podobnie jak na tranzystorach.

Rezygnując z wielu opcji wejścia i wyjścia obecnych w modelu Musical Fidelity M6x Vinyl, w tym zbalansowanych wejść /wyjść XLR, dostajemy tańszy odpowiednik z jednym wejściem / jednym wyjściem.

Czytaj również testy urządzeń Musical Fidelity

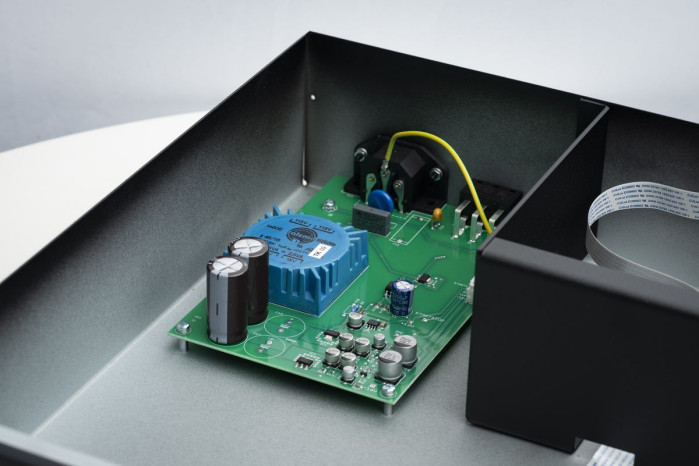

Musical Fidelity M3x Vinyl -  toroidalny transformator mocy

Specjalny transformator audio o niskim nasyceniu rdzenia obniża poziom promieniowania elektromagnetycznego, co jest niezbędne do poprawnego funkcjonowania wzmacniacza gramofonowego.

To właśnie ekranowanie elektromagnetyczne oraz zachowanie odpowiedniej odległości między specjalnie dostosowanym transformatorem a sekcją wzmocnienia pozwoliło na uzyskanie tak wysokiego poziomu stosunku sygnału do szumu.

Musical Fidelity M3x Vinyl - dzielony pasywny korektor EQ

Wiele przedwzmacniaczy gramofonowych wykorzystuje pojedynczą sieć korekcyjną w pętli sprzężenia zwrotnego. Musical Fidelity M3x ViNYL idzie o krok dalej i korzysta z dzielonego pasywnego korektora w oddzielnych stopniach wzmocnienia bez pętli sprzężenia zwrotnego dla obu krzywych RIAA i DECCA. Podział pasywnej korekcji pozwala na lepsze dopasowanie impedancji i zapewnia najdokładniejsze odwzorowanie idealnej krzywej EQ.

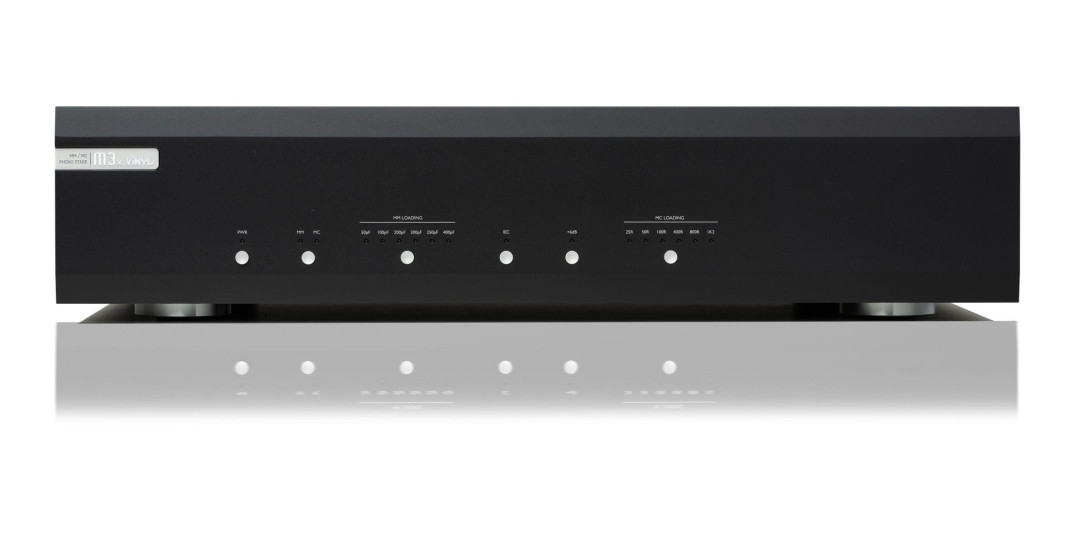

Musical Fidelity M3x Vinyl - obudowa

Musical Fidelity M3x ViNYL ma stalową obudowę i grubą, ciężką aluminiową płytę przednią, która zapewnia całemu systemowi dużą sztywność, a jednocześnie znakomitą, jak podkreśla producent, izolację od zakłóceń zewnętrznych. Zarówno obudowa zewnętrzna, jak i cała ręcznie okablowana elektronika wewnątrz zostały w całości wyprodukowane w UE.

Musical Fidelity M3x Vinyl - specyfikacja techniczna

Wejście MM

• Pasmo przenoszenia: RIAA lub RIAA / IEC ± 0,2 dB
• Czułość wejściowa: 5 mV przy wyjściu 500 mV (przy 1 kHz)
• Impedancja wejściowa: 47 kΩ
• Pojemność wejściowa: do wyboru 50-400 pF (selectable)
• Wzmocnienie: 40 lub 46 dB z funkcją + 6 dB
• THD + N: <0,028%
• Stosunek sygnału do szumu: 71dB
• Przesłuch: lepszy niż 100 dB

Wejście MC

• Pasmo przenoszenia: RIAA lub RIAA / IEC ± 0,3 dB
• Czułość wejściowa: wejście 500 μV dla wyjścia 500 mV (przy 1 kHz)
• Impedancja wejściowa: wybierana od 25Ω do 1,2K Ω
• Wzmocnienie: 60 lub 66 dB z funkcją + 6 dB
• THD + N: <0,28%
• Stosunek sygnału do szumu: 59dB
• Przesłuch: lepszy niż 90 dB

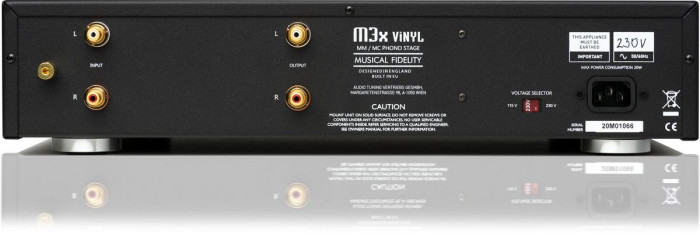

• Wyjście 1 para RCA: lewy i prawy 500 mV nom 10V maks
• Wejście 1 para RCA
• Napięcia sieciowe: 230V / 115V; AC 50 / 60Hz
• Zużycie: maksymalnie 20 watów. 0 W w trybie czuwania)
• Waga: bez opakowania: 6,59 kg, w opakowaniu wysyłkowym: 10,15 kg
• Wymiary: Szer. x wys. (Z nóżkami) x gł. (Z zaciskami): 440 x 105 x 390 mm
• Standardowe akcesoria: Przewód sieciowy: 10 A IEC
