Wzmacniacz zintegrowany z wbudowanym przetwornikiem C/A ATC SIA2-100
ATC SIA2-100 to urządzenie o kompaktowych rozmiarach (2/3 standardowej szerokości), mające oferować wysoką moc wyjściową i doskonałą szczegółowość. Ten wzmacniacz zintegrowany z wbudowanym przetwornikiem C/A doskonale nadaje się do wysterowania małych i średniej wielkości głośników pasywnych ATC jak również wielu konstrukcji innych producentów.

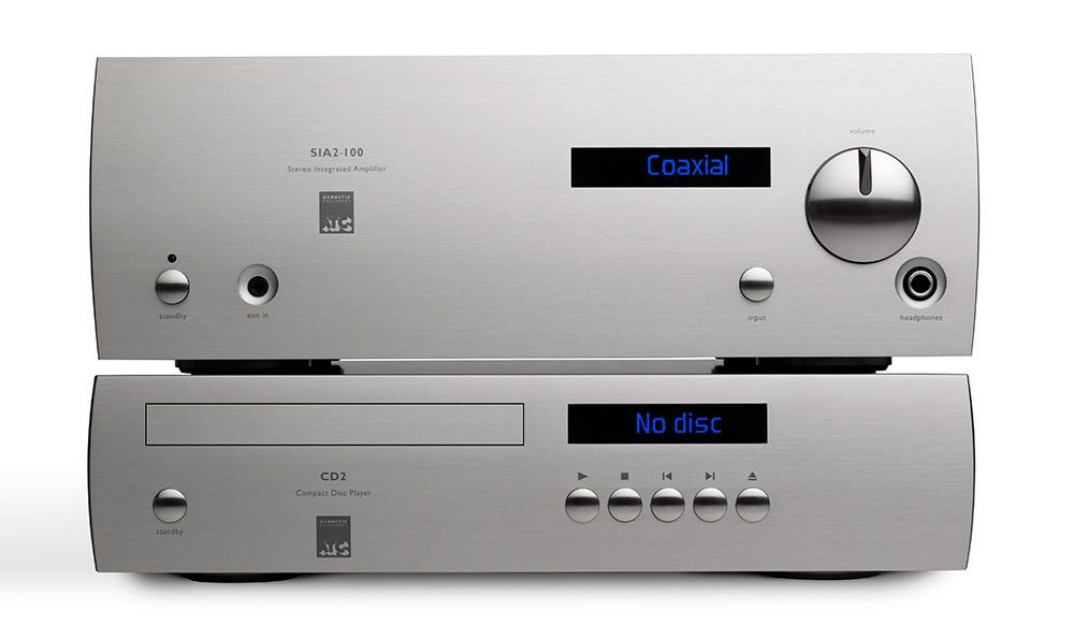

ATC SIA2-100 zaprojektowano jako partnera dla CD2 w ramach przemyślanego, kompaktowego systemu stereo. Wymaga on jedynie wysokiej jakości kolumn. Jest on uniwersalnym rozwiązaniem integrującym przetwornik C/A, wraz z przedwzmacniaczem i końcówką mocy 2 x 100 W (przy 8 Ω).
We wzmacniaczu są dostępne dwa stereofoniczne wejścia RCA, stereofoniczne gniazdo jack 3,5 mm na panelu przednim oraz wejścia cyfrowe: USB typu B, Coax RCA i Toslink. Wyjścia audio to pojedyncze zaciski akceptujące goły przewód, widełki lub wtyki bananowe, wyjście liniowe stereo i wyjście słuchawkowe 6,3 mm na przednim panelu. Aktywne wejście wybiera się przy pomocy przycisku na froncie wzmacniacza, a głośność reguluje się precyzyjnym potencjometrem ALPS. Wszystkie funkcje SIA2-100 można obsługiwać z poziomu pilota zdalnego sterowania.

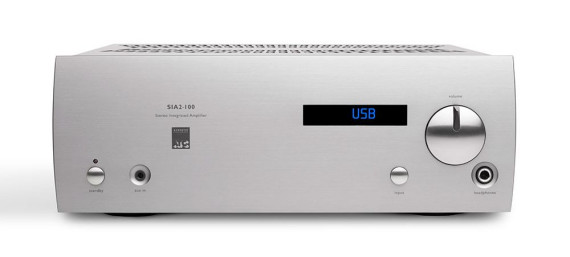

ATC SIA2-100 - front
Zarówno CD2 jak i SIA2-100 zbudowano w sztywnych, ciężkich, wytłumionych obudowach z precyzyjnie wyciętymi frontami z 12 mm aluminium. Fronty są wybarwione na srebrno-tytanowy kolor charakteryzujący inne produkty ATC.
Końcówka mocy wykorzystuje technologie opracowywane dla wzmacniaczy ATC na przestrzeni ostatnich 30 lat. Bardzo niskie zniekształcenia i szerokie pasmo przenoszenia to zasługa zastosowania lateralnych tranzystorów MOSFET w układzie wspólnego źródła. Wbudowany został limiter wartości szczytowej, który zabezpiecza kolumny przed ewentualnym przesterowaniem. Oddzielne zasilanie dla sekcji mocy i przedwzmacniacza redukuje intermodulacje i przesłuchy.
Rozbudowany projekt układów analogowych SIA2-100, wraz z użyciem wielu lokalnych stabilizatorów zasilania, pozwala na uzyskanie optymalnych warunków dla wbudowanego DAC firmy AKM. Wejście USB obsługuje sygnały PCM od 44,1 do 384 kHz o długości słowa do 32 bit, oraz DSD256. Wszystkie wejścia analogowe i cyfrowe osiągają zniekształcenia poniżej 0,001%.

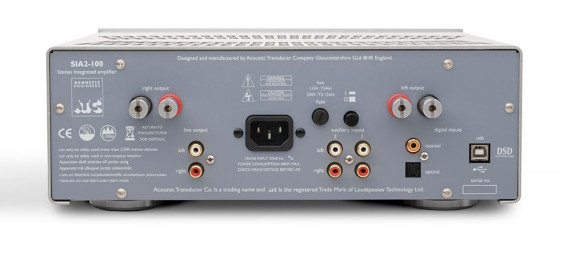

ATC SIA2-100 - tylna ścianka
SIA2-100 zawiera wzmacniacz słuchawkowy i dodatkowe wejście 3,5 mm z wyższą czułością przeznaczone dla urządzeń mobilnych. Oba obwody zaprojektowano z myślą o najmniejszych zniekształceniach i szumach. Wzmacniacz słuchawkowy spolaryzowano w klasie A i przygotowano do współpracy ze słuchawkami 32 – 600 Ohm.
Odtwarzacz CD jest kompatybilny zarówno z urządzeniami od ATC, jak i innych producentów. Stylistyka doskonale współgra z dowolnym urządzeniem ATC, jednak jego niewielki rozmiar (2/3 standardowej szerokości) sprawa że jest to idealny partner dla równie kompaktowego wzmacniacza SIA2-100.
Odtwarzacz CD ATC CD2
Odtwarzacz CD ATC CD2 wypuszcza sygnał liniowy audio poprzez gniazda RCA oraz w pełni zbalansowane gniazda XLR. Wyjścia cyfrowe S/PDIF są dostępne w formie wyjścia współosiowego Coax i optycznego Toslink. Odtwarzacz ma 5 przycisków sterujących, których funkcje są zdublowane na pilocie zdalnego sterowania.
Zamiast komputerowych albo szczelinowych napędów płyt odtwarzacz CD2 wykorzystuje wysokiej jakości napęd CD TEAC 5020A-AT. Układ przetwornika C/A pochodzi od AKM i współpracuje z układem wyjściowym składającym się z filtra cyfrowego i zaprojektowanego przez ATC niskoszumnego filtru analogowego typu multiple feedback.

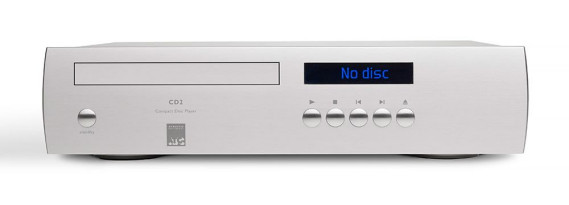

ATC CD2 - front
Tor analogowy w ATC CD2 wykorzystuje 4 stopnie wzmocnienia, każdy złożony z 11 elementów dyskretnych, żeby dostarczyć w pełni symetryczny sygnał wyjściowy lewego i prawego kanału. Stopnie wyjściowe pracują z parami tranzystorów w układzie Sziklai, spolaryzowanych w klasie A. Oba fazy sygnału wyjściowego są przetwarzane równolegle, żeby zapewnić maksymalną symetrię sygnału wyjściowego audio.
Bardzo duży nacisk położono na minimalizację zniekształceń i szumów w całym układzie. ATC preferuje rozbudowany system zasilania z lokalnymi stabilizatorami i odsprzęganiem, co w praktyce oznacza 9 indywidualnie kalibrowanych sekcji zasilania w całym urządzeniu.

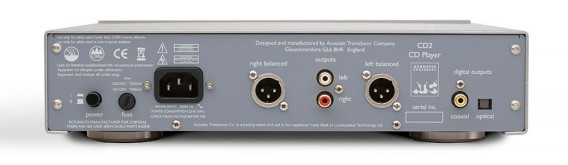

ATC CD2 - tylna ścianka
Cyfrowe wyjście coax wykorzystuje wysokiej jakości transformator izolujący, który zapobiega powstawaniu pętli mas i przydźwięków. Wszystkie ścieżki na płytkach PCB zoptymalizowano w celu ich maksymalnego skrócenia. Ekranowanie i prowadzenie mas wewnątrz urządzenia przeprowadzono z najwyższą dbałością.
Obydwa urządzenia będą dostępne w najbliższym czasie, ale już teraz można umawiać się na premierowe odsłuchy. Dla pierwszych osób, które zdecydują się na zakup zestawu, salon Q21 przygotował w prezencie wysokiej klasy okablowanie.
