Konstrukcja włączników bazuje na:
- elementach wykonanych z miedzi beztlenowej (łącznie z przekładnikiem Ferrantiego);
- wyłączniku typu F do rejestracji prądów sinusoidalnych i pulsujących o częstotliwościach mieszanych w wykonaniu krótkozwłocznym (KV/G) gwarantującym odporność na silne udary prądowe;
- srebrzonych elementach stykowych (zaciski przyłączeniowe oraz zamek wyłącznika);
- zastosowaniu złoconych śrub przyłączeniowych.
Dzięki niskiej impedancji przejścia oraz zminimalizowanej indukcyjności urządzenie to zapewnia wymaganą prawem ochronę przeciwporażeniową oraz przeciwpożarową bez utraty jakości dźwięku.
Symbol urządzenia:

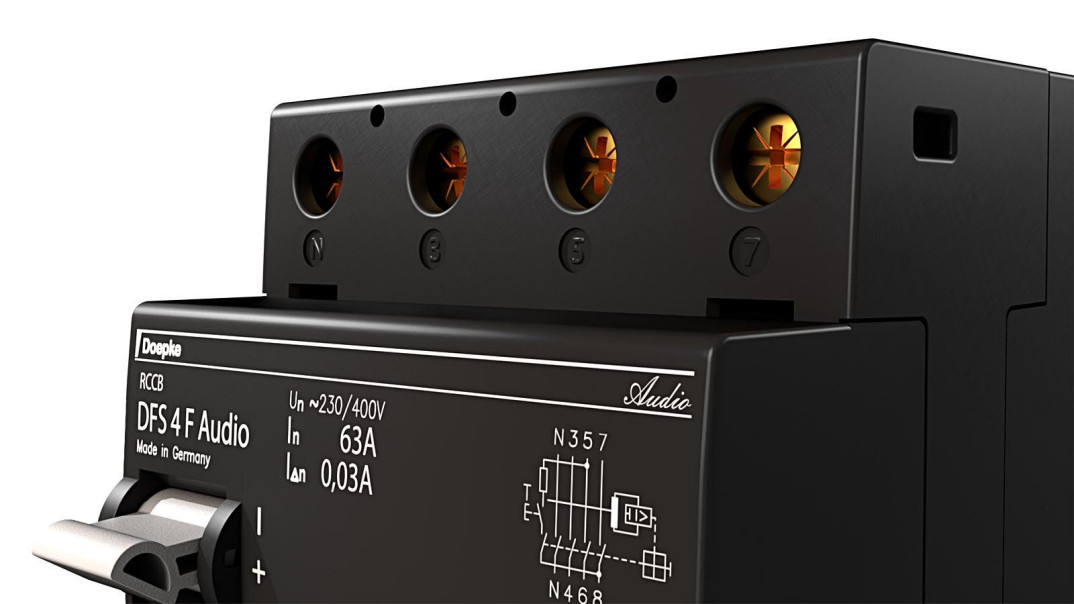

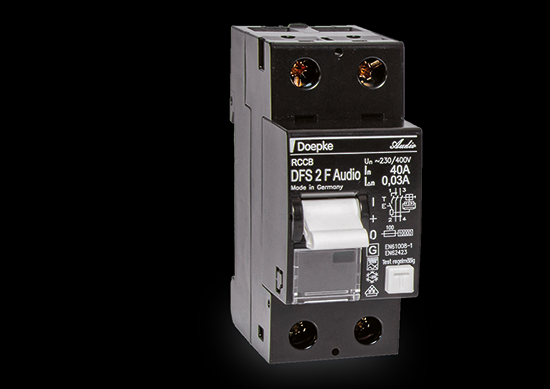

Wersja jednofazowa - DFS2 040-2/0,03-F Audio

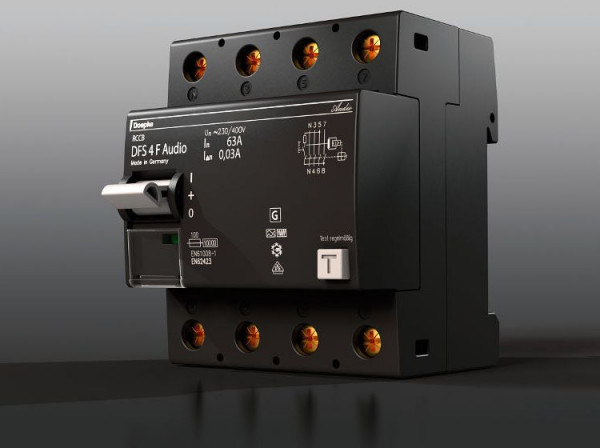

Wersja trójfazowa - DFS4 063-4/0,03-F Audio lub DFS4 063-4/0,03-F R Audio (zacisk neutralny z prawej strony)
Wybrane parametry techniczne w/w wyłączników:
Wersja 1-fazowa
• Ilość modułów: 2
• Prąd znamionowy [A]: 40
• Czułość [A]: 0,03
• Opóźnienie zadziałania [ms]: 10
• Napięcie znamionowe [V]: 230
• Wytrzymałość zwarciowa [kA]: 10
• Odporność na prąd udarowy [kA]: 3
• Napięcie udarowe [kV]: 4
• Częstotliwość znamionowa [Hz]: 50
• Zaciski przyłączeniowe / przekrój przewodów [mm2]: 1,5 – 50
Wersja 3-fazowa
• Ilość modułów: 4
• Prąd znamionowy [A]: 63
• Czułość [A]: 0,03
• Opóźnienie zadziałania [ms]: 10
• Napięcie znamionowe [V]: 400
• Wytrzymałość zwarciowa [kA]: 10
• Odporność na prąd udarowy [kA]: 3
• Napięcie udarowe [kV]: 4
• Częstotliwość znamionowa [Hz]: 50
• Zaciski przyłączeniowe / przekrój przewodów [mm2]: 1,5 – 50
Źródło: EL-TEAM
