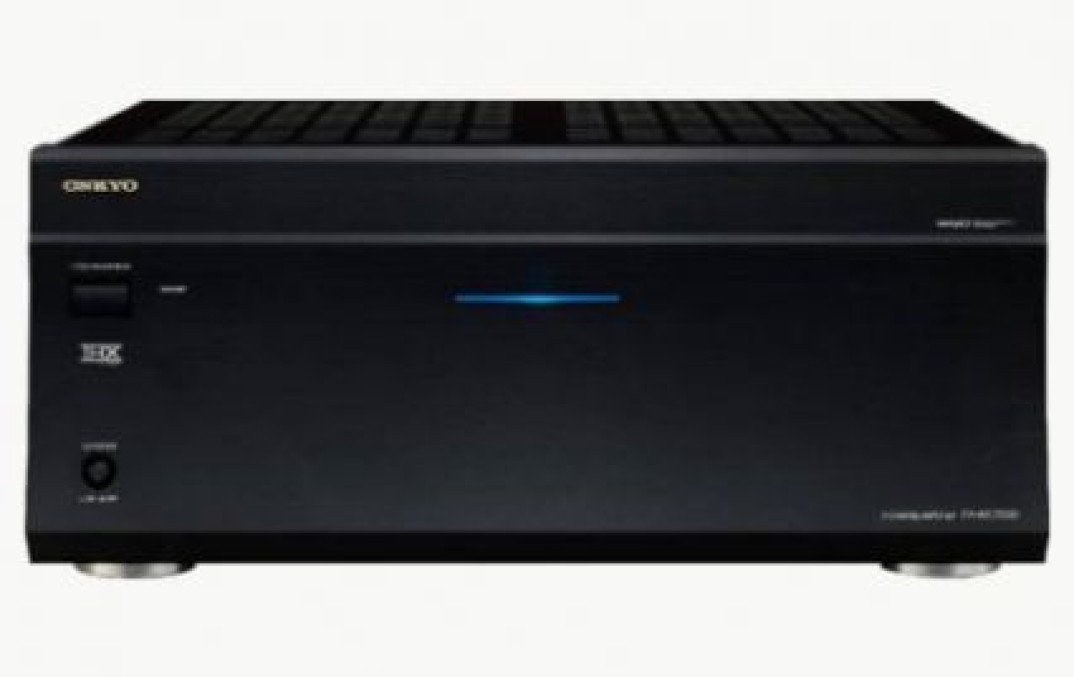

Wzmacniacz Onkyo PA-MC5500
14 lutego 2010 Sprzęt
Firma E.I.C, jedyny oficjalny dystrybutor sprzętu Onkyo w Polsce, zapowiada wprowadzenie do swojej oferty dziewięciokanałowego wzmacniacza mocy - Onkyo PA-MC5500.

Firma E.I.C, jedyny oficjalny dystrybutor sprzętu Onkyo w Polsce, zapowiada wprowadzenie do swojej oferty dziewięciokanałowego wzmacniacza mocy - Onkyo PA-MC5500.

Wzmacniacz, wraz z przedwzmacniaczem/procesorem Onkyo PR-SC5507, tworzy high-endowy zestaw kina domowego, który z łatwością zaspokoi potrzeby najbardziej wyrafinowanych użytkowników.

Wzmacniacz Onkyo PA-MC5500 wykorzystuje firmową technologię WRAT (Wide Range Amplifier Technology), która zapewnia optymalne wzmocnienie sygnału audio. W ramach technologii można wyróżnić trzy bardzo istotne z punktu widzenia jakości dźwięku rozwiązania techniczne.

1. Płytkie ujemne sprzężenie zwrotne - zapewnia bardzo czyste przetwarzanie najwyższych częstotliwości i doskonałą dynamikę wzmacniacza. Stabilne przenoszenie bardzo szerokiego pasma częstotliwości (od 5 Hz do 100 000 Hz) zapewnia doskonałą współpracę z szerokopasmowymi źródłami sygnału jak: Blu-ray Disc, Super Audio CD, czy DVD-Audio.

2. Zamknięta pętla uziemienia każdego obwodu - zapewnia niemal całkowitą eliminację zakłóceń wynikających z fluktuacji poziomu zerowego.

3. Wytwarzanie wysokich prądów chwilowych (HICC) - zapewnia pełną kontrolę nad podłączonymi kolumnami głośnikowymi (niwelowanie prądów powrotnych), bez względu na ich faktyczną impedancję (współpracuje z 4Ω).

By wytwarzanie wysokich prądów chwilowych (HICC) było możliwe PA-MC zawiera kilka bardzo istotnych cech konstrukcyjnych:

1. Konstrukcja Push-Pull z trzystopniowym odwróconym układem Darlingtona - można ją znaleźć we wzmacniaczach klasy high-end. To wyjątkowo czuły i trudny do aplikacji układ redukujący zniekształcenia reprodukcji dźwięku przez utrzymywanie stałego napięcia wyjściowego i wzmocnioną reakcję na stany nieustalone na wyjściu wzmacniacza.

2. Zaawansowana topologia płytek wzmacniaczy - jak to tylko możliwe zredukowano ścieżkę przepływu sygnału w celu zniwelowania zakłócających go interferencji elektromagnetycznych oraz w celu jak najszybszego dostarczenia go na wyjście głośnikowe.

3. Układ symetryczny - zapewnia identyczność pod względem elektrycznym, strukturalnym, termicznym, wagowym i charakterystyki zakłóceń elektromagnetycznych wszystkich kanałów. Wszelkie zniekształcenia wynikające z różnic warunków pracy poszczególnych wzmacniaczy zostają zminimalizowane.

Wydzielenie wzmacniacza końcowego i umieszczenie go w izolującej od otoczenia obudowie minimalizuje wpływ zakłóceń pochodzących od odwodów: cyfrowego i wizyjnego czy też wywoływanych działaniem dużego wyświetlacza. Wszystkie te zaśmiecające brzmienie elementy obecne są w nawet najbardziej zaawansowanych technologicznie wzmacniaczach i amplitunerach A/V .

Właściwości wzmacniacza mocy PA-MC5500:

• Moc wyjściowa 220 W/kanał (6 Ω, 1 kHz, 1 kanał wysterowany, IEC)
• WRAT (Wide Range Amplifier Technology)
• Push-Pull z trzystopniowym odwróconym układem Darlingtona
• Obwody wyjściowe na tranzystorach
• Masywny toroidalny transformator
• Dwa duże kondensatory 22,000 μF w zasilaczu
• Kondensotory dedykowane dla audio w każdym kanale
• Duże dedykowane wysokoprądowe tranzystory mocy
• Perfekcyjne uziemienie o niskiej impedancji realizowane za pomocą miedzianej płyty
• Wysokaprądowe i akceptujące niskie impedancje wzmacniacze końcowe realizowane na płytach
pokrytych folią miedzianą o grubości 70 μm
• antyrezonansowa o wysokiej sztywności konstrukcja obudowy
• Pozłacane wejścia XLR
• Pozłacane mosiężne wejścia RCA
• Pozłacane wyjścia głośnikowe akceptujące wtyki bananowe z przeźroczystymi nakrętkami
• Multi-Zone 2 i 3
• Możliwość połączenia Bi-Amping
• 12 V Trigger wejście
• Funkcja Auto Power Down Function
• Aluminiowy panel frontowy

Dane techniczne wzmacniacza PA-MC5500:

SEKCJA WZMACNIACZA

Moc wyjściowa:
Front L/R 220 W/k (6 Ω, 1 kHz, 1 kanał wysterowany, IEC)
Center 220 W (6 Ω, 1 kHz, 1 kanał wysterowany, IEC)
Surround L/R 220 W/k (6 Ω, 1 kHz, 1 kanał wysterowany, IEC)
Surround Back L/R 220 W/k (6 Ω, 1 kHz, 1 kanał wysterowany, IEC)
Front Wide L/R or Front High L/R 220 W/k (6 Ω, 1 kHz, 1 kanał wysterowany, IEC)
Moc dynamiczna:
400 W (3 Ω, Front)
300 W (4 Ω, Front)
180 W (8 Ω, Front)
THD (Total Harmonic Distortion): 0.05% (Rated power)
Damping Factor: 60 (Front, 1 kHz, 8 Ω)
Czułość wejściowa i impedancja:
1 V/47 kΩ (Balanced)
2 V/22 kΩ (Unbalanced)
Pasmo przenoszenia: 5 Hz–100 kHz/+1 dB, -3 dB
Signal-to-Noise Ratio: 110 dB (Unbalanced, IHF-A)
Impedancja obciążenia: 4 Ω–16 Ω lub 6 Ω–16 Ω


DANE OGÓLNE:

Zasilanie AC 220–240 V~, 50/60 Hz
Pobór mocy 1,050 W
Wymiary (SxWxD w mm): 435 x 198.5 x 458.5 mm
Waga 23.0 kg
KARTON :
Wymiary (SxWxD w mm): 594 x 337 x 576 mm
Waga: 26.0 kg
