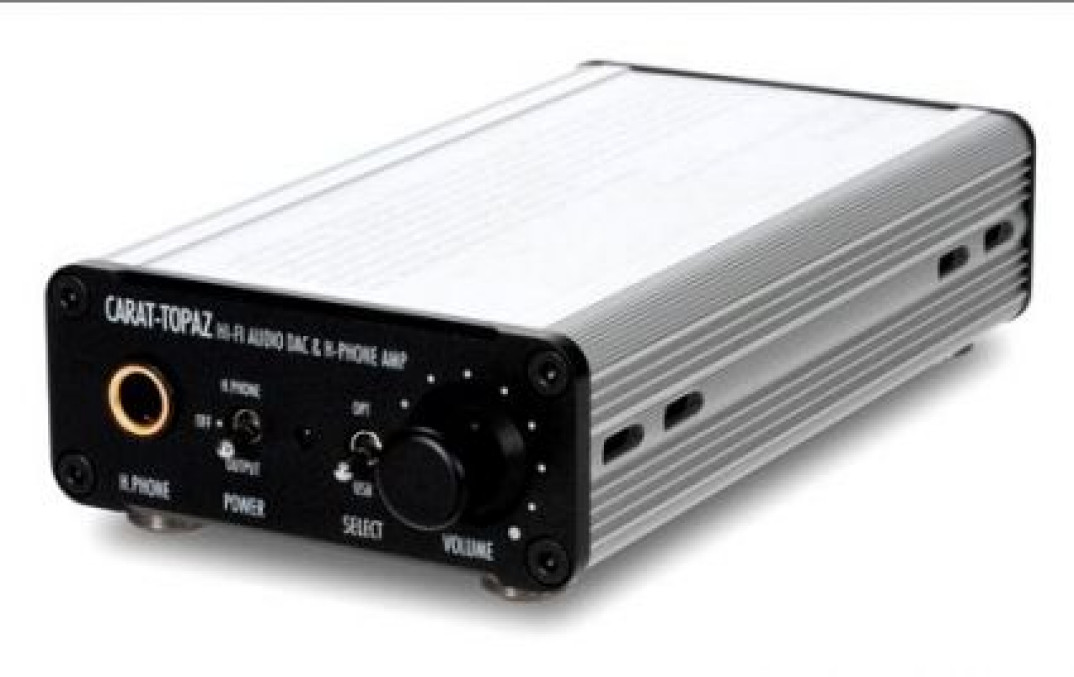

Nowy DAC Styleaudio: Carat Topaz
25 lutego 2011 Sprzęt

Styleaudio, koreański producent wysokiej jakości miniDAC-ów, zaprezentował najnowszy model DACa - CARAT-TOPAZ (Signature). Powstał on w oparciu o rozwój najlepszych rozwiązań, z którymi mogliśmy się spotkać w poprzednich urządzeniach od Styleaudio.

Nowy CARAT-TOPAZ odziedziczył sekcję wzmacniacza słuchawkowego oraz USB od modelu CARAT-Ruby2, chip DAC-a, Opampy oraz topologię Hexad zaimplementowano natomiast z najbardziej zaawansowanego modelu jakim jest CARAT-Sapphire. Warto nadmienić, że zastosowano izolację USB, która pochodzi z zaawansowanego konwertera CARRAT-T2.

CARAT TOPAZ (Signature) jest przetwornikiem analogowo cyfrowym (DAC-iem) zintegrowanym ze wzmacniaczem słuchawkowym. Ma wejścia USB oraz optyczne. Dzięki temu TOPAZ można podłączyć zarówno do komputera, jak i odtwarzacza CD lub DVD i osiągnąć fantastyczną jakość dźwięku.

Do budowy TOPAZ’a użyto kombinacji chipów cyfrowych Burr Brown PCM1792(A) oraz Cirrus Logic CS8416. W sekcji wyjścia analogowego użyto OPAMP-ów OPA604 (Texas Instruments) oraz OPA2134 (Burr Brown). W sumie wykorzystano aż sześć OPAMPów, po trzy na każdy kanał w architekturze dual mono. Pozostałymi komponentami są wysokiej jakości elementy innych marek jak Alps, Sanyo Oscon, TOSHIBA, Wima, Vishay Dale, TDK itp.

Ścieżki na płycie drukowanej, gniazda RCA oraz słuchawkowe zostały pokryte 24-ero karatowym złotem, całość zamknięto w najwyższej jakości aluminiowej obudowie wyposażonej w specjalne nóżki anty wibracyjne całość dopełnia oscylator TCXO 1ppm oraz złącze optyczne od Toshiby.

CARAT TOPAZ będzie dostępny w sprzedaży od połowy marca 2011 roku, a jego sugerowana cena detaliczna wynosi: 1570 zł brutto.

carat_topaz_back_max_05

Dane techniczne:

1.Główny chip DAC : BURR-BROWN PCM1792(A)
- Rozdzielczość/częstotliwość próbkowania: 24 bit 192Khz
- Zakres częstotliwości samplowania: 10Khz do 200Khz
- Zakres dynamiczny: 127dB / THD+N : 0.0004%
- Filtr cyfrowy z 8 krotnym oversampling’iem

2.Kontroler cyfrowy: Cirrus Logic CS8416
- Zakres częstotliwości: 32kHz do 192kHz
- Wsparcie dla mechanizmu: Low Jitter Clock Recovery

3.Kontroler USB: TE7022L
- USB2.0 FULL SPEED DAC / W pełni zgodny ze specyfikacją USB1.1
- Wejście: 16, 24 Bit / 32, 44.1, 48, 96 kHz

4.OPAMP: razem 8szt. (Typu DIP)
- I/V: Texas Instruments OPA604 x 4 szt.
- Wyjście liniowe: Texas Instruments OPA827 x 2 szt.
- Wyjście słuchawkowe: BURR-BROWN OPA2134 × 2 szt.

5.Wspierane systemy: Microsoft Windows 2000 Professional, XP, Vista, Windows 7-wsparcie dla 64Bit, Mac OS 9.1, Mac OS X 10.0, Mac OS X 10.1
6. Niezależna izolacja sygnału USB: Analog Devices AD4160
7. Kondensatory: SANYO OS-Con i WIMA
8. Płytka drukowana pokryta warstwą złota
9. TCXO: 1.0ppm
10. Poziom wyjścia: 2Vrms
11. 1 x 5.5mm Złocone gniazdo słuchawkowe typu Jack
12.Złocone gniazda RCA (Lewy / Prawy)
13.USB: 16Bit/32kHz ~ 24Bit/96kHz
14.Wejście optyczne: 16Bit/32kHz ~ 24Bit/192kHz
15.Złącze optyczne: Toslink produkcji Toshiby
16.Potencjometr: Alps (Japonia)
17.Stopki metalowe + poliuretanowe stoper firmy 3M

Pozostałe informacje:

Czas wygrzewania: co najmniej 200 godzin Rekomendowane słuchawki : 24-300Ω Opakowanie zawiera: DAC, instrukcję użytkownika, kabel USB, zasilacz
