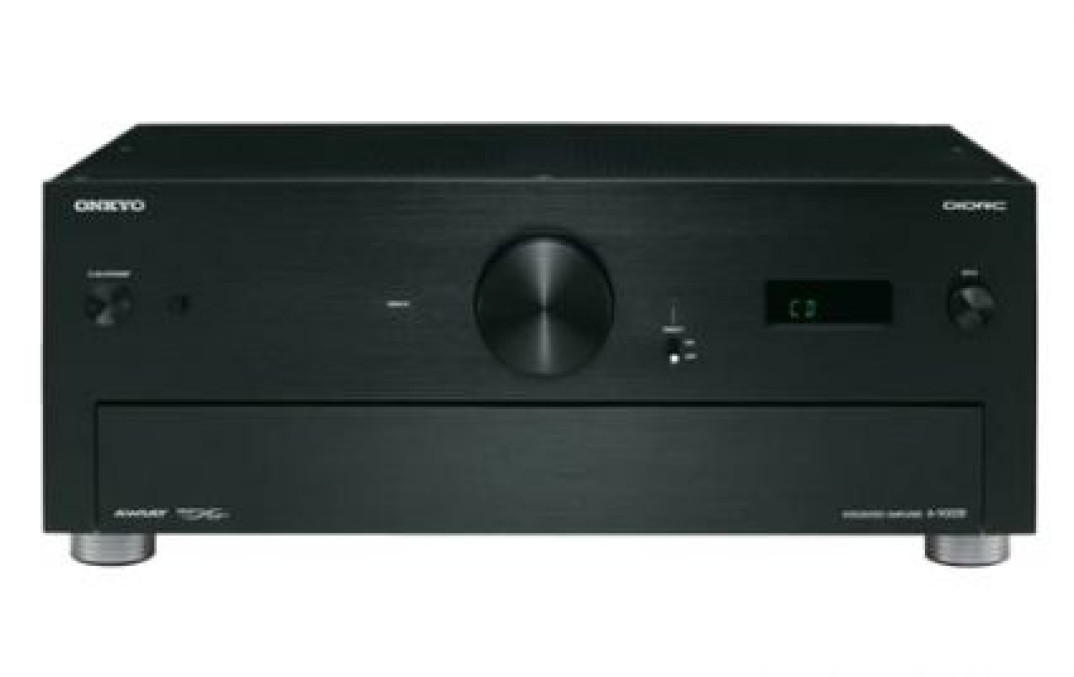

Jako jeden z komponentów HiFi nowej linii Onkyo Reference, Onkyo A-9000R ma DNA zaczerpnięte z pokrewnych modeli. Podobnie jak wzmacniacz M-5000R zawiera technologie: AWRAT, Quad Push-Pull i trójstopniowe odwrócone obwody Darlingtona. Tak jak przedwzmacniacz P-3000R został wyposażony w łącza cyfrowe AES / EBU (Amphenol), koaksjalne i optyczne, wykorzystuje asynchroniczne przesyłanie sygnału zgodnego z ATM (Asynchronous Transfer Mode) przez złącze USB, zapewniając czyste odtwarzanie dźwięku HD (192kHz/24-Bit).
Oprócz tego Onkyo A-9000R wykorzystuje niezależne dla obu kanałów przetworniki Wolfson 192 kHz/24-bit, redukującą zakłócenia technologię DIDRC oraz mocną konstrukcję obudowy zapewniającą ochronę wzmacnianego sygnału przed zakłóceniami. Może ponadto pracować jako wzmacniacz zintegrowany, przedwzmacniacz, wzmacniacz mocy lub równocześnie jako przedwzmacniacz i wzmacniacz mocy.
Właściwości Onkyo A-9000R
• Moc wyjściowa: 140W/kanał 4Ω/20-20000Hz/0.05%/IEC/wysterowane dwa kanały
• Technologia AWRAT (Advanced Wide Range Amplifier Technology)
• Technologia DIDRC (Dynamic Intermodulation Distortion Reduction Circuitry)
• Wzmacniacz zbudowany w technologi: Quad Push-Pull z trójstopniowymi odwróconymi obwodami Darlingtona
• USB z ATM – odtwarzanie dźwięku 192kHz/24-bit
• Antywibracyjne aluminiowe panele na froncie, wierzchu i bokach obudowy.
• Nowa zaawansowana konstrukcja połączeń bloków wewnętrznych redukująca wibracje
• Budowa symetryczna dla lewego i prawego kanału
• Przetworniki Wolfson® (WM8742) 192kHz/24-bit niezależne dla obu kanałów
• Cztery duże kondensatory filtrujące 18,000 µF
• Cztery tryby pracy: wzmacniacz zintegrowany, wzmacniacz mocy, przedwzmacniacz, równocześnie przedwzmacniacz i wzmacniacz mocy.
• 4 wejścia cyfrowe: AES / EBU (Amphenol), 2xkoaksjal, 1xoptyczne
• 3 wejścia analogowe/ 1wyjście
• Wejście gramofonowe (MM/MC)
• Niezależny wzmacniacz słuchawkowy
• Głośniki A/B
Nowe technologie Onkyo
1. DIDRC (Dynamic Intermodulation Distortion Reduction Circuitry)
Częstotliwości powyżej 100kHz są bardzo podatne na zakłócenia wprowadzane przez urządzenia cyfrowe np. impuls zegara dyktującego moment pobrania próbki cyfrowej. Mimo, że zakłócenia te leżą znacznie powyżej zakresu ludzkiego słuchu, mają negatywny wpływ na charakter czy atmosferę dźwięku reprodukowany w zakresie słyszalnym. Dzięki zastosowaniu technologii DIDRC, zapewniającej poprawę liniowości przetwarzania cyfrowo/analogowego i zmniejszającej zakłócenia, Onkyo A-9000R efektywnie redukuje słyszalne zafałszowanie dźwięku.
2. Low Negative-Feedback Design
Zbyt głębokie ujemne sprzężenia zwrotne pozwala na silne oddziaływanie siły elektromotorycznej wytwarzanej w cewce zasilanego głośnika na wzmacniacze końcowe. W efekcie jakość dźwięku mocno na tym cierpi, a wzmacniacz przestaje "kontrolować" podłączone głośniki. By utrzymać najwyższą jakość reprodukcji dźwięku, Onkyo A-9000R stosuje płytkie ujemne sprzężenie zwrotne, a dodatkowo dba o szerokie pasmo przenoszenia i redukcję zniekształceń sygnału.
3. Closed Ground-Loop Circuits
Onkyo A-9000R wykorzystuje zaawansowany projekt sekcji wzmacniacza, w którym każdy obwód ma osobne i niezależne połączenie z zasilaniem. Minimalizuje to wpływ na siebie zniekształceń powstających w poszczególnych obwodach. Poziom zerowy (uziemienie) pozostaje wolne od jakichkolwiek zakłóceń.
4. HICC (High Instantaneous-Current Capability)
Ogromna obciążalność wyjść wzmacniacza Onkyo A-9000R dochodząca do 140 amperów pozwala łatwo i natychmiastowo zapanować nad siłą elektromotoryczną generowaną przez głośnik i płynącą w kierunku odwrotnym niż sygnał sterujący. Bez względu na to jakie kolumny zostaną podłączone do wyjścia wzmacniacza potrafi on trzymać je w ryzach nie zważając na zmiany impedancji.
5. Symmetrical Twin-Monaural Construction
Wzmacniacz Onkyo A-9000R, poczynając od zasilania aż do końcowych stopni, skonstruowany jest jako mono dla każdego kanału. Każdy kanał ma taką samą konstrukcję elektryczną i mechaniczną. Ścieżki sygnałowe mają taką samą długość co przyczynia się zminimalizowania błędów w stereofonicznym odtwarzaniu sygnału.
6. Quad Push-Pull i trójstopniowe odwrócone obwody Darlingtona
Trójstopniowe odwrócone obwody Darlingtona zwiększają wydajność wzmacniacza, a przez zastosowanie niskiego ujemnego sprzężenia zwrotnego konstrukcja utrzymuje stabilność napięcia i polepsza przetwarzanie transjentów. Dodatkowo w końcówce mocy odnajdziemy podwojone tranzystory wyjściowe w każdym kanale (Quad Push-Pull) co znacząco zwiększa moc wyjściową wzmacniacza.
7. Cztery tryby pracy wzmacniacza
Onkyo A-9000R może pracować w czterech trybach: jako wzmacniacz zintegrowany, tradycyjny wzmacniacz mocy, przedwzmacniacz lub też jako rozdzielony przedwzmacniacz i końcówka mocy. W tym ostatnim trybie można wpiąć między bloki wzmacniacza np. korektor graficzny.
8. USB z transmisją danych w technologii ATM (Asynchronous Transfer Mode)
Łącze USB, w które wyposażony jest wzmacniacz Onkyo A-9000R pozwala przesyłac sygnał audio o wysokiej rozdzielczości 192 kHz/24-bit. Dzięki technologii ATM (asynchronicznemu transferowi danych) przesył danych wykazuje dużą stabilność i wysoką jakość. Odtwarzanie audio z PC wymaga dedykowanego oprogramowania, które można pobrać ze strony internetowej Onkyo.
9. Przetworniki DAC Wolfson® (WM8742)
We wzmacniaczu wykorzystano wysokiej jakości przetworniki cyfrowo-anologowe firmy Wolfson (WM8742) po jednym na każdy kanał.
10. Nowa konstrukcja wewnętrzna urządzenia.
Zamiast mocowania płytek z poszczególnymi obwodami bezpośrednio do podstawy obudowy, umieszczono je na specjalnych uchwytach przy przedniej i bocznych ściankach. Taka konstrukcja zabezpiecza elementy elektroniczne przed negatywnym wpływem wibracji.
11. Nowa konstrukcja zewnętrzna urządzenia
We wzmacniaczu Onkyo A-9000R zastosowano jako front, boki i wierzch obudowy solidne aluminiowe panele. Usztywnia to konstrukcję i zabezpiecza przed niepożądanymi wibracjami oddziaływującymi na elementy elektroniczne, wywołanymi drganiami własnymi obudowy.
12. Elementy o audiofilskiej jakości
Aby zapewnić optymalne działanie wzmacniacza Onkyo A-9000R wykorzystano do jego budowy elementy o doskonałej jakości, godnej do zastosowania w rozwiązaniach profesjonalnych. Cztery potężne kondensatory o pojemności 18000 µF każdy w bloku zasilacza, miedziana płyta o grubości 1.2mm zapewnia ultra stabilny poziom odniesienia (uziemienie), duże pozłacane gniazda wejściowe i wyjścia głośnikowe, oraz wejście cyfrowe zrealizowane na łączu Amphenol AES/EBU. To wszystko zapewnia najwyższą jakość działania i minimalną degradację wzmacnianego sygnału.
