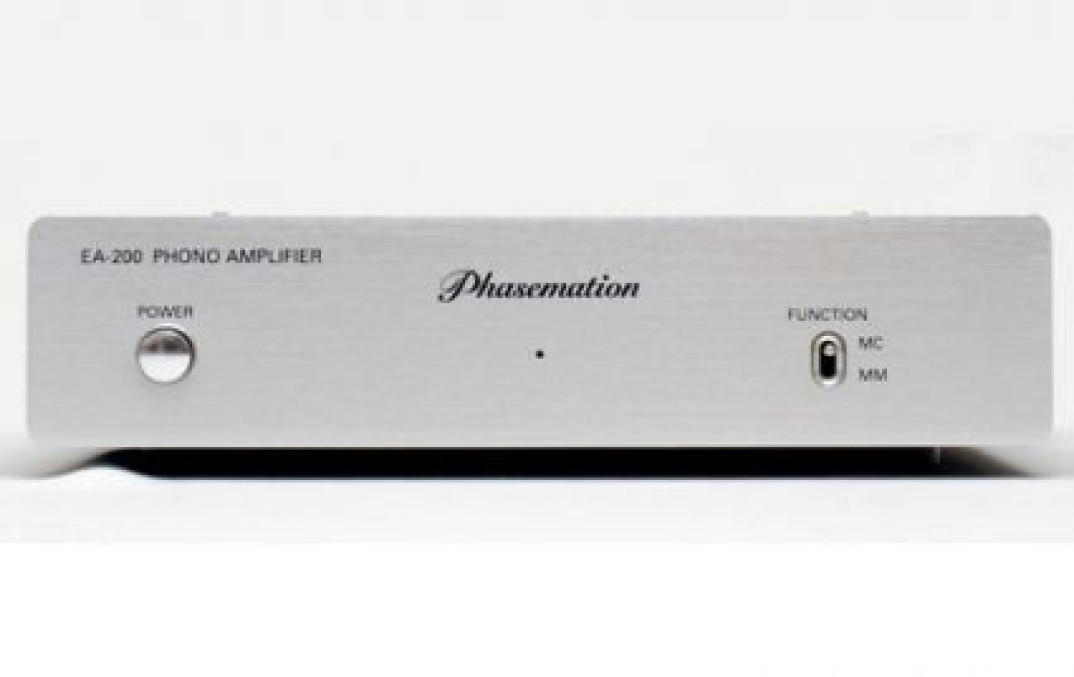

Phasemation EA-200

11 lutego 2014 Sprzęt

Wśród nowości Eter Audio znajdziemy japoński przedwzmacniacz gramofonowy Phasemation EA-200. Zamiast zewnętrznego zasilacza AC zamontowano w nim duży transformator zasilający w samym przedwzmacniaczu. Poprawiło to dźwięk.

Może Cię zainteresować

Nie użyto układów scalonych, nie zastosowano sprzężenia zwrotnego. Cały układ zmontowany jest z wykorzystaniem wysokiej klasy elementów biernych.

W pierwszym stopniu wzmocnienia zaimplementowano tranzystory FET o ekstremalnie niskich szumach, budując na nich konwerter napięciowo-prądowy. Ich stabilną pracę zapewnia układ stałoprądowy, eliminujący szumy i inne zniekształcenia.

W drugiej sekcji, gdzie ulokowany jest stabilny wzmacniacz prądowy i konwerter prądowo-napięciowy, znajdziemy również układ RIAA, pracujący na jego wyjściu. Zastosowano w nim układ typu CR z ekstremalnie szerokim pasmem przenoszenia i bez odchyłek od krzywej RIAA, dając w rezultacie niebywałe odwzorowanie transjentów.

W układzie tym zaimplementowano kilka ciekawych technik po to, aby na precyzyjnie wzmacniany sygnał nie miały wpływu błędy konwersji prądowej związane z napięciem wyjściowym.

W układzie bufora wyjściowego zastosowano odwrócony układ Darlingtona. Otrzymano w ten sposób wysoką impedancję wejściową tej sekcji i niską wyjściową. Przedwzmacniacz może więc pracować z długimi kablami połączeniowymi i z elektroniką o niskiej impedancji wejściowej

Dane techniczne:

- Czułość wejściowa (MM/MC): 2,5 mV/0,12 mV
- Impedancja wejściowa (MM/MC): 47 kΩ/470 Ω
- Wzmocnienie (MM/MC): 38 dB/63 dB
- Stosunek sygnału do szumu (MM/MC): -124 dbV/-140 dBV
- Maksymalny sygnał wejściowy (MM/MC): 90 mV/4 mV
- Napięcie wyjściowe: 200 mV/1 kHz
- Odchyłka RIAA:±0,3 dB (20 Hz – 20 kHz)
- Impedancja wyjściowa: 250 Ω
- Separacja międzykanałowa: 90 dB (20 Hz – 20 kHz)
- Wymiary: 220 x 57 x 228 mm
- Waga: 2,6 kg
