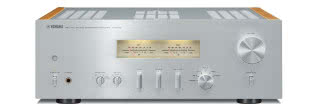

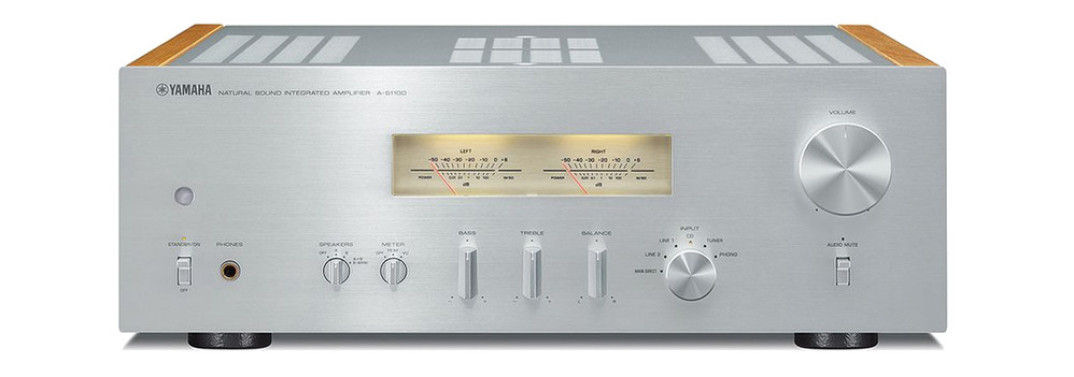

Wzmacniacz zintegrowany Yamaha A-S1100

25 czerwca 2015 Sprzęt

A-S1100 jest konstrukcją klasy premium. Wykorzystuje wyselekcjonowane podzespoły, które można także znaleźć w referencyjnych konstrukcjach Yamahy. Wyróżnia go zastosowanie technologii Floating and Balanced Power Amplifier z tranzystorami MOSFET pracującymi w stopniu wyjściowym.

Sekcja przedwzmacniacza Yamaha A-S1100 wykonana jest w topologii single-ended. Projektanci wyposażyli urządzenie w autorską, wsppomnianą jużm technologię Floating and Balanced Power Amplifier, a także przedwzmacniacz gramofonowy skonstruowany w oparciu o elementy dyskretne, niezwykle precyzyjną regulację głośności (opr. New Japan Radio Co., Ltd.) oraz wiele rozwiązań wywodzących się ze wzmacniacza zintegrowanego A-S2100, m.in. obwód głośności i regulacji barwy, który ogranicza do absolutnego minimum wpływ elektroniki na jakość dźwięku wzmacniacza Yamaha.

Wzmacniacz zintegrowany Yamaha A-S1100

Podstawowa konstrukcja układu stopnia końcowego wykorzystuje autorską technologię Floating and Balanced Power Amplifier. Zastosowanie elementów wyjściowych z taką samą polaryzacją po dodatniej i ujemnej stronie stopnia wyjściowego, a także całkowite odseparowanie obwodu ujemnego sprzężenia zwrotnego (NFB) oraz zasilania w łącznej liczbie czterech dodatnich i ujemnych stron kanałów lewego i prawego, umożliwia całkowicie symetryczną pracę stopnia wyjściowego w trybie push-pull. Dzięki pełnemu odizolowaniu obwodu wzmacniacza mocy od masy możliwe było również całkowite wyeliminowanie negatywnego wpływu chwilowych wahań napięcia lub szumu uziemienia. Ponadto zastosowanie tranzystorów MOSFET zapewnia ciepłe i naturalne brzmienie, a także gwarantuje brzmienie wyróżniające się wybitnym stosunkiem sygnału do szumu oraz doskonale zdefiniowanym polem dźwięku.

Wzmacniacz zintegrowany Yamaha A-S1100

Każdy stopień wzmacniacza, a także obsługujący wkładki MM i MC przedwzmacniacz gramofonowy, wykonane zostały przy użyciu elementów dyskretnych. Cały tor dźwiękowy wykorzystuje wyłącznie wyselekcjonowane, najwyższej klasy podzespoły, co pozwoliło udoskonalić szybkość narastania impulsu dźwiękowego, gwarantującego natychmiastową odpowiedź wysokich tonów. Na uwagę zasługuje także układ regulacji barwy tonów. Aby go dezaktywować i całkowicie ominąć układy scalone w torze wewnętrznym wystarczy ustawić pokrętła Bass/Treble w centralnej pozycji.

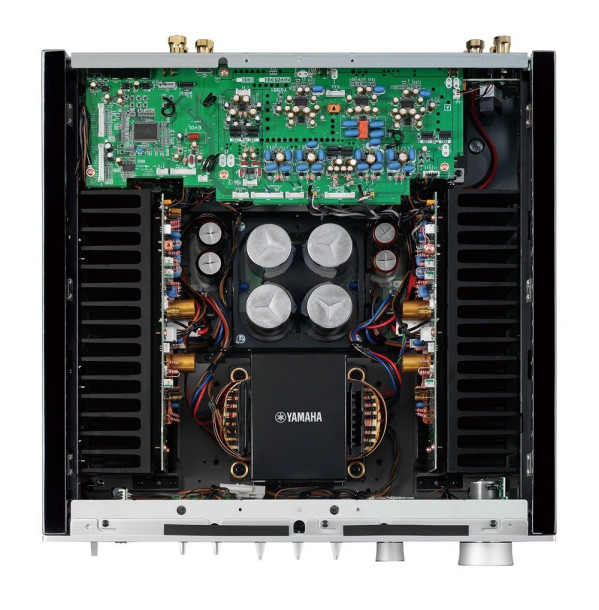

Yamaha A-S1100 wykorzystuje oryginalny transformator z rdzeniem EI, starannie dopracowany pod kątem optymalnej kompatybilności z ramą. Transformator przymocowany jest za pośrednictwem mosiężnych podkładek, ograniczających wewnętrzne wibracje, które mogłyby wpływać na jakość dźwięku. Z kolei cztery kondensatory blokowe o dużej pojemności, umieszczone w karbonowych osłonach, gwarantują pełne energii brzmienie, nawet przy wysokim poziomie głośności.

Wzmacniacz zintegrowany Yamaha A-S1100

Stabilne i czyste zasilanie jest także zasługą wzbogacenia wzmacniacza i układu regulacji napięcia w 12 dodatkowych stabilizatorów szeregowych, które chronią przed pogorszeniem jakości dźwięku, spowodowanym przez wahania prądu. Ponadto symetryczna konstrukcja lewy-prawy z zasilaniem w centralnej części oraz blokami wzmacniaczy mocy na końcach gwarantuje jeszcze skuteczniejsze rozdzielenie kanałów lewego i prawego - element konieczny do właściwej, dwukanałowej reprodukcji stereo oraz idealnego wyważenia konstrukcji.

Wzmacniacz zintegrowany Yamaha A-S1100

Dane techniczne:

- Moc maksymalna (4 Ω, 1 kHz, 0,7% THD) 160 W x 2
- Moc dynamiczna/kanał (8/6/4/2 Ω) 105 / 135 / 190 / 220 W
- Współczynnik tłumienia 250
- Pasmo przenoszenia 5 Hz-100 kHz (+0/-3 dB)
- Odchyłka korekcji RIAA 20 Hz-20 kHz +/-0,5 dB
- Całkowite zniekształcenia harmoniczne (CD do wyjścia głośnikowego, 20 Hz-20 kHz) 0,025%
- Stosunek sygnał/szum (CD) 100 dB (S: 200 mV)
- Czułość wejściowa (CD) 200 mV/47 kΩ

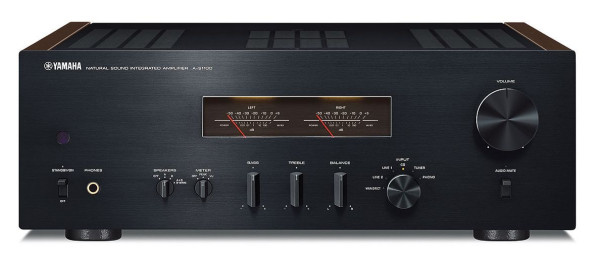

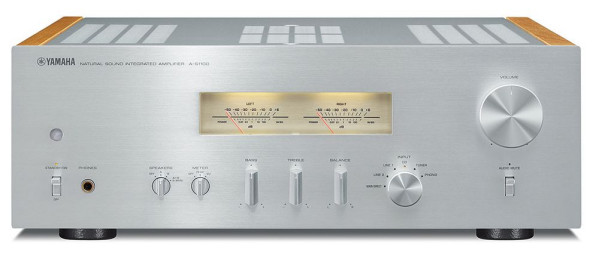

Wzmacniacz zintegrowany Yamaha A-S1100 w sprzedaży pojawi się na przełomie czerwca i lipca br. Urządzenie będzie dostępne w dwóch wersjach kolorystycznych: czarnej i srebrnej.

Wzmacniacz zintegrowany Yamaha A-S1100

Wzmacniacz zintegrowany Yamaha A-S1100

Wzmacniacz zintegrowany Yamaha A-S1100

Źródło: Audio Klan
