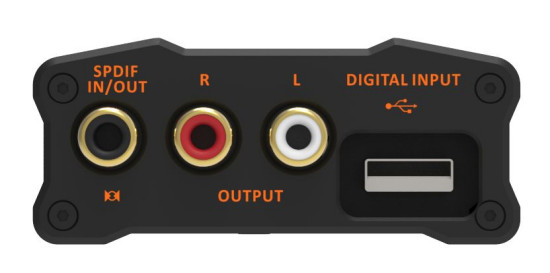

Urządzenie ma wejście cyfrowe USB (USB 2.0 typu OTG z wbudowaną technologią iPurifier), wejścia cyfrowe SPDIF (koncentryczne i optyczne), a także wejście mini-jack 3,5 mm dla sygnałów analogowych.Zestaw wyjść jest następujący: słuchawkowe jack 1/4 cala, liniowe RCA LR, cyfrowe koncentryczne RCA SPDIF. Dostępny jest równnież port USB pozwalający ładować urządzenia zewnętrzne.
Wejścia i wyjście cyfrowe SPDIF korzystają z jednego wielofunkcyjnego gniazda combo RCA/optyczne. Wybór trybu pracy jest automatyczny i zależy od tego, czy na wejściu USB jest podany sygnał audio oraz w przypadku wejść zależny także od rodzaju zastosowanego połączenia.
Wyjście liniowe RCA ma dwa tryby pracy wybierane przełącznikiem. Można wybrać pracę ze stałym poziomem wyjściowym (tryb Direct) lub z regulacją głośności (tryb Preamplifier).

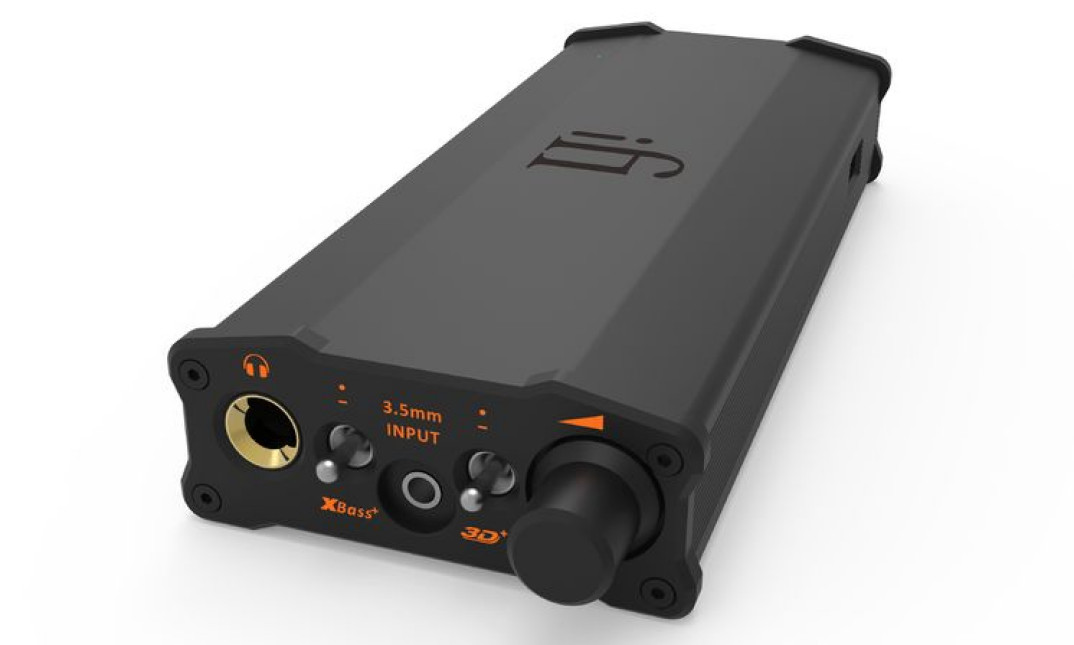

Wyjście słuchawkowe może być skonfigurowane na różne sposoby. Zależnie od parametrów słuchawek można wybrać jednen z trzech wariantów trybu Power Mode (Eco, Normal, Turbo) oraz nastawy iEMatch (Off, High Sensitivity Headphone, Ultra Sensitivity Headphone). Jest też do dyspozycji aktywowany przełącznikiem układ X-Bass do wzmocnienia niskich częstotliwości przy podłączaniu słuchawek o szczupłym basie.
Możemy także skorzystać z układu 3D Matrix Plus do symulacji stereofonii z kolumn przy odsłuchu na słuchawkach. Kiedy funkcja ta jest włączona przy wykorzystaniu wyjścia na kolumny przetwarzanie sygnału jest zupełnie inne i dotyczy lokalizacji basu. Zarówno X-Bass jak i 3D Matrix Plus bazują na analogowych układach dyskretnych, nie jest stosowane DSP.
Inne możliwości funkcjonalne to odwracanie polaryzacji sygnału oraz wybór różnych rodzajów filtrów, osobno dla sygnałów PCM i DSD.
Urządzenie ma wbudowany akumulator litowo-polimerowy i dwa tryby pracy zasilania. Zasilanie może być pobierane na bieżąco przez port USB (tryb USB Power) lub też z akumulatora (tryb Battery Power). Energia zgromadzona w akumulatorze pozwala na pracę przez 6 do 12 godzin. Można też wykorzystać iDSD Micro Black Label do ładowania zewnętrznych urządzeń przez port USB na bocznej ściance. Akumulator iFi pozwala na dwa ładowania smartfona iPhone.
Konwersja cyfrowo-analogowa bazuje na układach Burr-Brown. Femto-precyzyjny układ zegara AMR Global Master Timing został dodatkowo udoskonalony dla najniższego szumu fazowego / jittera. Wszystkie rodzaje sygnałów cyfrowych obsługiwane są w natywnych częstotliwościach próbkowania, bez konwersji.
Zastosowano wzmacniacze operacyjne iFi/AMR OV, które biorą swą nazwę od niemieckiego słowa Operationsverstärker (modele OV2028, OV2627). Są to układy produkowane na zamówienie z ramą z wyprowadzeniami z miedzi HCOFC (typowo stosowana miedź gorszej jakości) oraz przewodami połączeniowymi ze złota 4N (typowo stosowane jest aluminium). Jest to rozwiązanie rzadko spotykane, ponieważ wymagana minimalna wielkość zamówienia na taką specjalną wersję wynosi 30 tysięcy sztuk.
Kolejne wysokojakościowe podzespoły to kondensatory OSCON (pierwotnie Sanyo, teraz przejęte przez Panasonica). Są one znacznie droższe od przeciętnych kondensatorów elektrolitycznych i chętnie stosowane w drogich urządzeniach, jak choćby odtwarzacz AMR CD-77. Regulacja głośności jest analogowa, a gałka spełnia dodatkowo funkcje włącznika sieciowego.
Dane techniczne:
- Obsługa DSD: DSD 512 / 256 / 128 / 64
- Obsługa DXD: 768 / 705.6 / 384 / 352.8 kHz
- Obsługa PCM: 768 / 705.6 / 384 / 352.8 / 192 / 176.4 /96 / 88.2 / 48 / 44.1 kHz
- Moc maksymalna na wyjściu słuchawkowym: 4000 mW@16Ω (Turbo), 1900 mW@16Ω (Normal), 500 mW@8Ω (Eco)
- Akumulator: 4.800 mAh
- Wymiary SWG: 67x28x177 mm
- Masa: 310 g
