Filtrowanie zakłóceń sieci
Sieć elektryczna w naszych domach lub miejscach pracy narażona jest na różne zakłócenia, np. elektromagnetyczne (EMI) generowane przez urządzenia podłączone do tej samej sieci (lodówki, klimatyzatory, komputery itp.).
Zakłócenia powstają wewnątrz domu lub biura, a także we wszystkich urządzeniach znajdujących się w budynku lub poza nim. Mogą się różnić w zależności od pory dnia lub tygodnia, kiedy zmienia się natężenie ruchu w sieci elektrycznej.
Ta "brudna" energia elektryczna może mieć negatywny wpływ na wydajność systemu audio-video. Zaradzić temu mają kondycjonery zasilania TAGA Harmony, których zadaniem jest ograniczenie negatywnych efektów pochodzących z zasilania i odizolowanie systemu od zanieczyszczonej energii.
Zanieczyszczona energia elektryczna ma również negatywny wpływ na obwody wewnętrzne i zasilacze sprzętu, a ponieważ kondycjonery z serii PC-DC działają jako bufor między gniazdkiem ściennym, a sprzętem, ma to pomóc w wydłużeniu żywotności podłączonych komponentów.
• Niezależne grupy przełączanych i nieprzełączanych gniazd zasilania 230V – 240V (typu Schuko) z 4 niezależnymi filtrami przeciwzakłóceniowymi, każdy specjalnie zaprojektowany dla danej grupy i do użytku z konkretnym sprzętem audio i wideo.
• Oddzielne cewki indukcyjne SQ typu common dla każdej grupy gniazd.
- Uzwojenie z płaskiego emaliowanego drutu z miedzi beztlenowej o wysokiej czystości.
- Niska rezystancja prądu stałego, równomiernie rozproszone pole elektryczne i wyjątkowo mała rozproszona pojemność, dla lepszego filtrowania EMI o wysokiej częstotliwości.
- Dobre odprowadzanie ciepła dla wyższej wydajności.
- Duży przepływ prądu, gęstość jest ponad 1.3 razy większa od okrągłego drutu miedzianego, co pozwala na
lepsze filtrowanie przy wykorzystaniu podobnego rozmiaru.
- Dodatkowe korzyści dla lepszego filtrowania: zamknięty obwód magnetyczny, mały wyciek magnetyczny, dobre przewodzenie i efekt promieniowania, stabilna konsystencja i lepszy efekt naskórkowości przy wysokich częstotliwościach.
• Kondensatory klasy X wspomagają filtrowanie.
• Dużej mocy 200W toroidalny transformator zapewnia izolację od zakłóceń sieciowych (dla urządzeń źródłowych).
- Osłona ekranująca z folii aluminiowej skutecznie chroni transformator przed zakłóceniami elektromagne-
tycznymi, poprawiając jego wydajność i pracę.
- Przewody wykonane z miedzi beztlenowej 18AWG: pierwotne AWM 1672 i wtórne AWM 1007 zapewniają naj-
lepszą przewodność.
DC BLOKER
Wbudowany filtr DC napięcia zasilającego (Bloker DC) usuwa lub ogranicza niepożądaną składową stałą w wybranych wyjściowych gniazdach zasilających, która jest odpowiedzialna za szumy (brzęczenie) i wyższą temperaturę pracy transformatorów, co pogarsza jakość dźwięku. Dzięki temu podłączone komponenty pracują ciszej i wydajniej a przydźwięk sieciowy w kolumnach głośnikowych jest znacznie zredukowany.
Zasilacz liniowy dla wyjść USB
Większość urządzeń elektronicznych zasilanych prądem stałym (DC) wykorzystuje proste, niedrogie zewnętrzne adaptery z zasilaczami impulsowymi. Takie adaptery działają z wysokimi częstotliwościami przełączania w celu dostarczania zasilania, co może powodować przedostawanie się różnych zakłóceń elektrycznych do podłączonych urządzeń, a nawet wprowadzać te szumy do sieci elektrycznej, wpływając na inne urządzenia. Poprawę jakości dźwięku urządzeń zasilanych prądem stałym ma oferować zasilacz liniowy stosowany w filtrach PC-DC.
Posrebrzane okablowanie wewnętrzne
Wszystkie wewnętrzne przewody łączące płytę główną z gniazdami (230V-240V i USB) wykonane są z posrebrzanej miedzi beztlenowej o czystości 4N (99,99%) i izolowane teflonem.
Przewody łączące wejście zasilania i wszystkie przełączniki (Power, Phase, Reset) z płytą główną to przewody AWM 1015 14AWG wykonane z miedzi beztlenowej.
Wskaźniki analogowe i cyfrowe do łączenia z płytą główną wykorzystują podwójnie izolowane przewody AWM 1672 22AWG z miedzi beztlenowej.
Pozostałe funkcje
• Analogowy wskaźnik napięcia z przełączanym podświetleniem pozwala kontrolować stabilność napięcia zasilania w gniazdku ściennym.
• Cyfrowy wskaźnik napięcia (V) / prądu (w mA lub A) / mocy (W) pokazujący dane w czasie rzeczywistym, który można wyłączyć.
• Detekcja fazy oraz przełącznik polaryzacji wskazuje nieprawidłową fazę zasilania i umożliwia jej łatwą korektę.
• Gniazdo zasilania IEC C14 i wymienny przewód zasilający Schuko-IEC C13 umożliwiają w dowolnym momencie wymianę na audiofilski kabel zasilający klasy premium.
Kondycjoner sieciowy Taga Harmony - specyfikacja techniczna

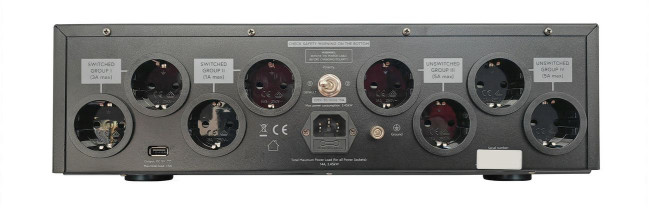

• Ilość gniazd
- Typu Schuko (230V – 240V):
- 4 przełączalne
- 4 nieprzełączalne
- 4 grupy (2 gniazda każda):
• Przełączalne:
- I (maks 3A) źródła cyfrowe [DC Bloker]
- II (maks 1A) źródła dźwięku
• Nieprzełączalne:
- III (maks 5A) przedwzmacniacze / akcesoria [DC Bloker]
- IV (maks 5A) wzmacniacze mocy [DC Bloker]
• Porty USB-A (zasilanie liniowe): x 2 (5V)
• Maks. całkowite obciążenie: 14A, 3220W (łącznie dla wszystkich gniazd i portów USB)
• Dla każdej grupy:
- Grupa I (maks 3A)
- Grupa II (maks 1A)
- Grupa III (maks 5A)
- Grupa IV (maks 5A)
• Porty USB: 2.1A (łącznie)
• Filtr szumów: -10dB ~ 55dB (2 - 100MHz)
• Maks. prąd impulsu: 4500A [8/20μs – jednorazowo]
• Maks. skok napięcia: 3000V [10ma]
• Maks. napięcie progowe: 775V [8/20μs]
• Maks. absorpcja energii: 140J [10/1000μs]
• Blokowanie przychodzącego prądu stałego: do 12000mV (12V)
• Funkcje / wyposażenie
- Ochrona przed przepięciami
- Ochrona przed przeciążeniem
- Detektor fazy z przełącznikiem polaryzacji
- Analogowy wskaźnik napięcia (dokładność ±5%) z podświetleniem
- Cyfrowy wskaźnik napięcia/ampera/wata (dokładność ±3%)
- Ładowanie USB
- Przewód zasilający: Schuko-IEC C13 (1.5 m)
• Zużycie energii
- 230V 50/60Hz
- 2.0W (WYŁĄCZONY - bez podłączonych zewnętrznych urządzeń)
- 3.5W (WŁĄCZONY - bez podłączonych zewnętrznych urządzeń)
- + 0.2W (z włączonym podświetleniem)
• Wymiary (W x S x G): 13.3 x 43 x 34 cm (z nóżkami)
• Waga: 9.2 kg / szt.
• Wykończenie: czarne, srebrne
Źródło: Polpak Poland
