Po co w zespołach głośnikowych jest zwrotnica?

Po co w zespołach głośnikowych jest zwrotnica?

Audio, zespoły głośnikowe

Dla zapewnienia przetwarzania szerokiego zakresu częstotliwości, sięgającego granic pasma akustycznego, konieczne jest stosowanie wielodrożnych zespołów głośnikowych, czyli układów składających się z różnych przetworników, wyspecjalizowanych w przetwarzaniu różnych podzakresów pasma.

Jednak głośniki skonstruowane pod kątem takiego zastosowania najczęściej mają charakterystyki przetwarzania wykraczające poza zakresy, w jakich będą wykorzystywane, i ten "nadmiar" należy odfiltrować, aby nie kolidował z przetwarzaniem głośników, którym określony zakres został przydzielony.

Np. w najprostszym układzie dwudrożnym głośnik nisko-średniotonowy niefiltrowany sięga swoją charakterystyką do ok. 5kHz, a głośnik wysokotonowy przetwarza liniowo zakres np. 1-20kHz. W przedziale między 1kHz a 5kHz trzeba wybrać "częstotliwość podziału", i poniżej niej tłumić pracę głośnika wysokotonowego, a powyżej głośnika nisko-średniotonowego.

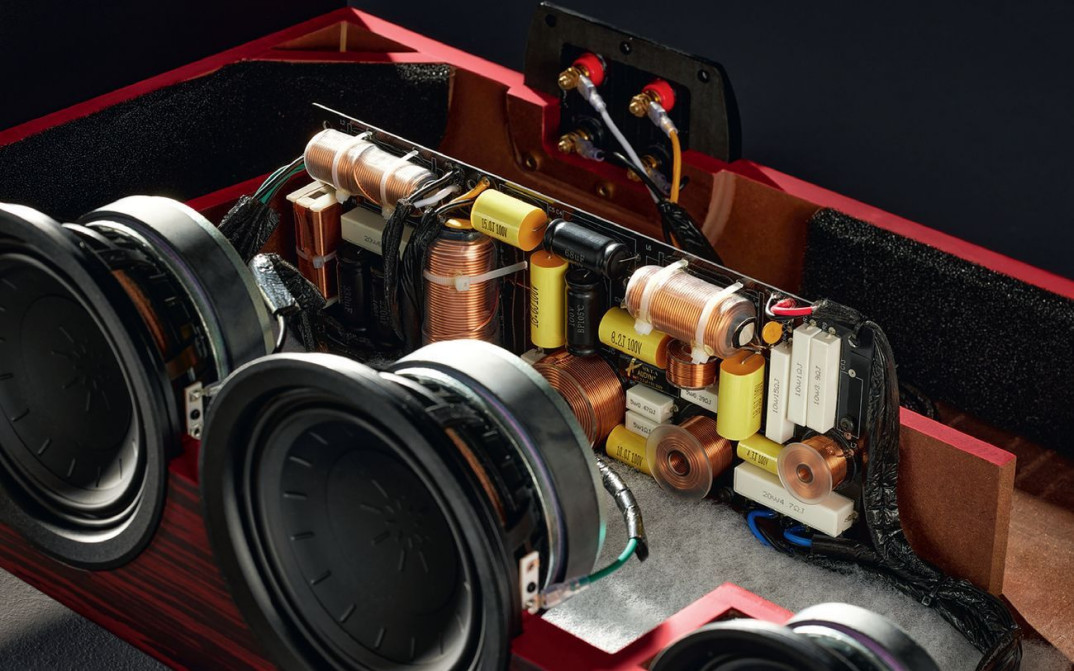

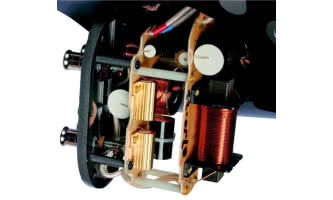

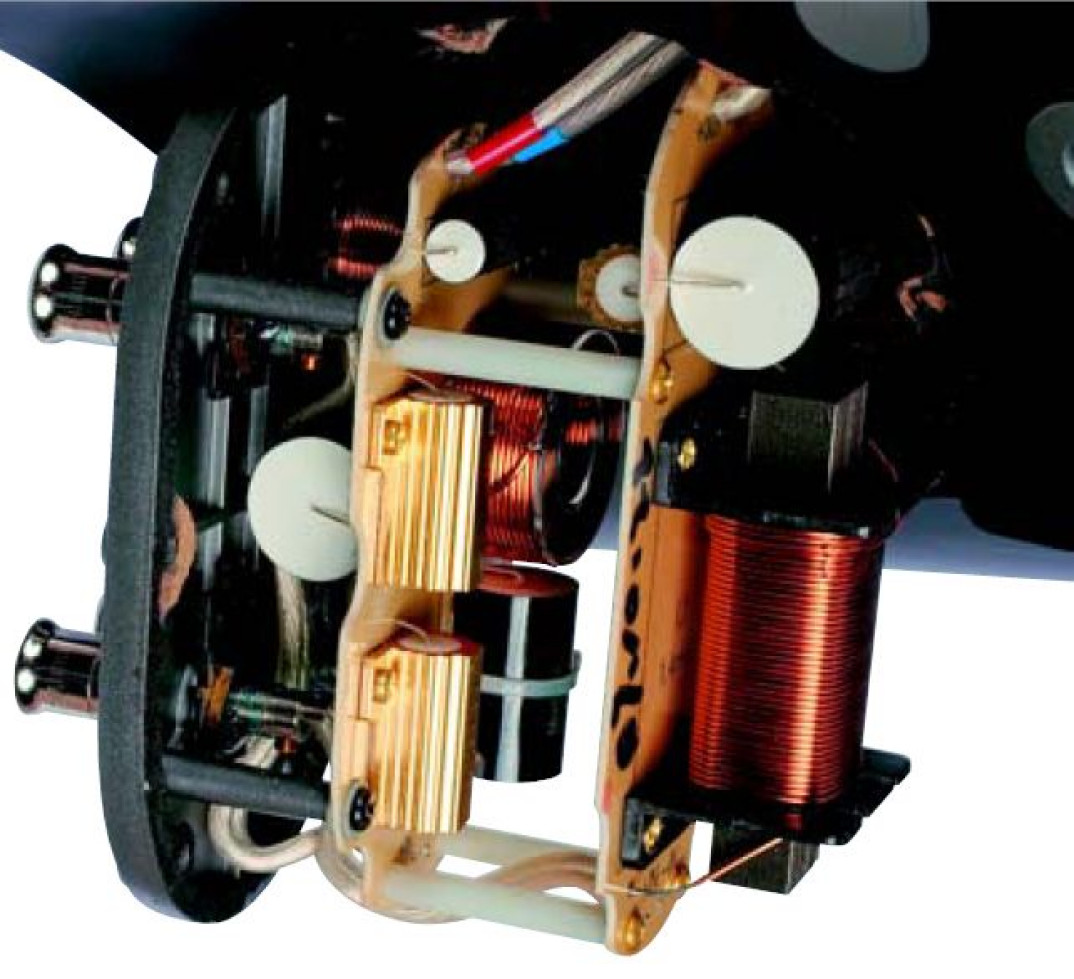

Filtry mogą również pomóc w wyrównywaniu nierównomierności charakterystyk głośników w użytecznych zakresach ich pracy. Ponadto głośniki wysokotonowe mają zwykle wyższą efektywność od nisko-średniotonowych, więc konieczne jest dopasowanie ich poziomu do poziomu całego zespołu poprzez tłumiki. Zestaw filtrów i tłumików nazywa się zwrotnicą (elektryczną).
