NuPrime AMG PRA i AMG STA

17 sierpnia 2020 Sprzęt

AMG PRA i AMG STA to dwa nowe urządznie NuPrime, które właśnie wkroczyły na rynek. Pierwsze z nich jest przedwzmacniaczem, drugie - końcówką mocy.

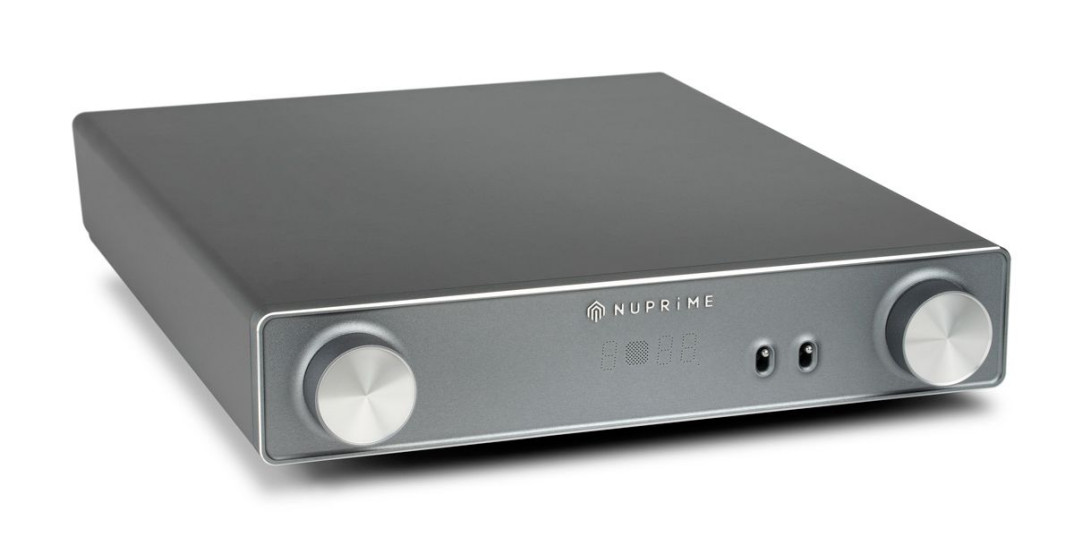

Przedwzmacniacz NuPrime AMG PRA

w nowym przedwzmacniaczu NuPrime AMG PRA znajdziemy kilka nowych, autorskich rozwiązań przetwarzania niskonapięciowego sygnału analogowego. Zastosowano tu także sekcję wejściową o impedancji 1 miliona omów znaną z hiendowej serii Evolution. Sekcja zasilająca powstała na oddzielnej płytce drukowanej, zaś jej bazą jest topologia gwiazdy. Obie płytki rozdziela moduł separujący.

Cyfrowa regulacja głośności została zrealizowana na układzie MUSES72320. Sekcja analogowa single-ended powstała w oparciu o opampy MUSES8920, które produkują harmoniczne zbliżone do wzmacniaczy lampowych. Układ wejść i wyjść jest w pełni zbalansowany. Za ograniczenie zniekształceń fazowych odpowiada sekcja modulacji harmonicznych.

Czytaj również testy wzmacniaczy NuPrime

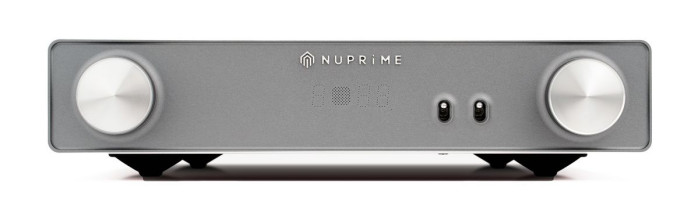

Przedwzmacniacz NuPrime AMG PRA - front

Dla tych, w których systemach grają kolumny podstawkowe, przedwzmacniacz ma 3 tryby equalizacji, które podbijają szybki spadek skuteczności na basie małych kolumn. Możliwe są do wyboru trzy tryby podbicia niskich tonów:

• +2.2 dB przy 125 Hz
• +4.5 dB przy 100 Hz
• +5.3 dB przy 75 Hz

Ponadto sekcja equalizacji umożliwia ustawienie dwóch trybów wzmocnienia oraz przełączenie fazy, co poprawia zgranie z końcówkami mocy.

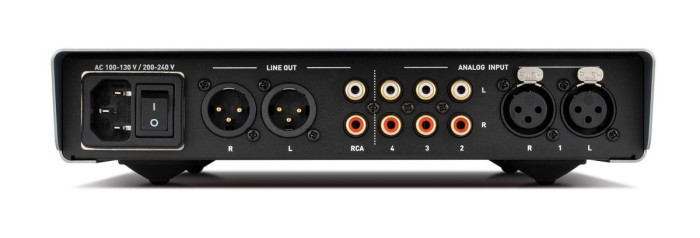

Przedwzmacniacz NuPrime AMG PRA - panel przyłączeniowy

Specyfikacja techniczna NuPrime AMG PRA

  • Typ: Tranzystorowy
  • Klasa: A
  • Stosunek sygnał/szum: 95 dB
  • Zniekształcenia THD: 0.008%
  • Pasmo przenoszenia: 10 - 200 000 Hz
  • Impedancja wejściowa: 1.000 000 Ω
  • Wyjścia: 2xRCA liniowe (1) i 2xXLR liniowe (1) Wejścia: 2xRCA liniowe (3), 2xXLR (1) Złącze słuchawkowe: nie

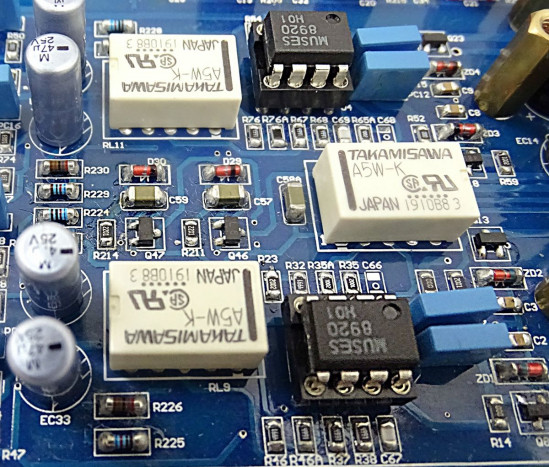

Przedwzmacniacz NuPrime AMG PRA - wnętrze

Końcówka mocy NuPrime AMG STA

Płytę PCB końcówki mocy NuPrime AMG STA podłączono do ekranowanego przewód uziemiający w celu izolacji zewnętrznych interferencji. Architektura końcówki mocy to konstrukcja single-ended bez sprzężenia zwrotnego, co jest rozwiązaniem charakterystycznym dla wzmacniaczy w klasie A.

Moduły wzmacniające w klasie A sąsiadują z końcówkami mocy w klasie D, których częstotliwość przełączania ustalono na 700 kHz, co jest wynikiem 1,4 raza lepszym niż w STA-9. Dzięki temu producent uzyskał moc i wydajność cieplną klasy D, z charakterystycznym ciepłym brzmieniem wzmacniaczy lampowych w klasie A - o wzmocnionej drugiej harmonicznej.

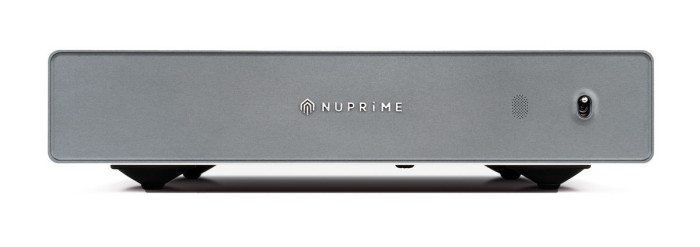

Końcówka mocy NuPrime AMG STA - front

Serce układu NuPrime AMG STA znajduje się w sekcji zasilającej. Jest nim transformator toroidalny o mocy 380W. Wejście prądowe od gniazdka do transformatora używa dedykowanej wysokonapięciowej szyny prądowej, która zapewnia maksymalną stabilność i przepustowość transmisji, zaś filtry trzeciego rzędu dla wysokich częstotliwości redukują zakłócenia z sieci zasilającej.

Połączenie transformatora do płyty głównej przetwarzającej sygnał audio odbywa się za pomocą 20-amperowego bloku spiętego z dwoma 10 amperowymi prostownikami. Główna linia zasilająca wykorzystuje miedzianą płytę przekaźnikową o niskiej impedancji, aby zmaksymalizować moc dostarczaną wprost do obwodów wzmacniacza.

Końcówka mocy NuPrime AMG STA - panel przyłączeniowy

Specyfikacja techniczna NuPrime AMG PRA

  • Moc ciągła (RMS): 200 W
  • Klasa: A+D
  • Stosunek sygnał/szum: 100 dB
  • Zniekształcenia THD: 0.006%
  • Pasmo przenoszenia: 10-50000 Hz
  • Czułość wejścia" 1.2 Vrms
  • Impedancja wejściwa: 1.000.000 Ω
  • Wejścia: 2xRCA liniowe (1)
  • Wejścia 2xXLR (1)
  • Złącze słuchawkowe: nie

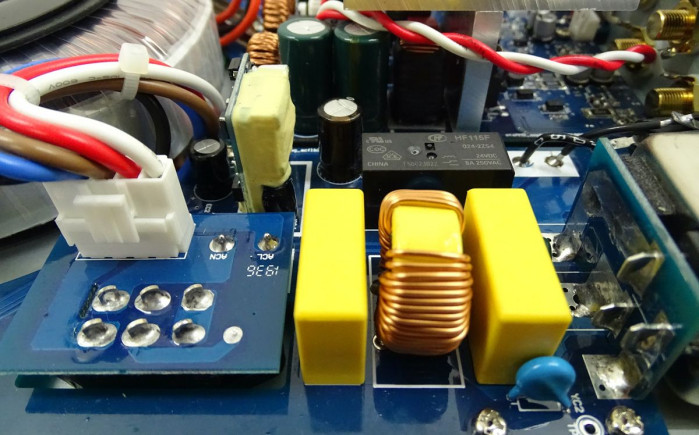

Końcówka mocy NuPrime AMG STA - wnętrze

Źródło: Rafko
