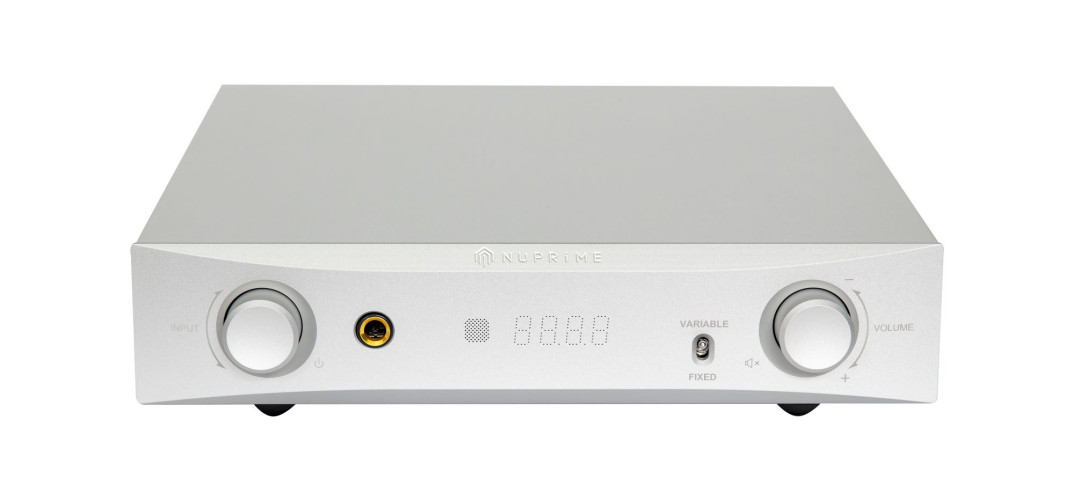

PRA-9X jest wyposażony w przedwzmacniacz gramofonowy, który dzięki regulacji ustawień pojemności wejściowej i impedancji umożliwia dopasowanie wielu wkładek MM. Kolejnym dodatkiem jest gniazdo Jack 6,3 mm, dzięki któremu NuPrime PRA-9X pełni również funkcję wzmacniacza słuchawkowego.
NuPrime PRA-9X - główne cechy
• Obwód wzmacniacza gramofonowego RIAA, z regulowaną pojemnością wejściową i impedancją dla wkładek MM.
• Wejście i wyjście przedwzmacniacza w pełni zbalansowane.
• Dźwignia na przednim panelu pozwalająca wyłączyć regulację siły wzmocnienia (Variable), aby dostarczyć sygnał o stałym napięciu (Fixed) na wyjściach przedwzmacniacza.
• Bipolarny moduł wzmacniacza operacyjnego MUSES8820 (dwukanałowy).
• Obwód wzmacniający nowej generacji NuPrime, zapewniający najwyższą wydajność przy bardzo niskich THD+N (zniekształcenia + szum w sygnale) 0,0004% (7,5 Vrms) i stosunek sygnału do szumu aż 114 dB (S/N).
• Wydajny wzmacniacz słuchawkowy, potrafiący dostarczyć 560 mW mocy przy 32 Ω.
• Wejście i wyjście Trigger do sterowania włączaniem/wyłączaniem zasilania wielu urządzeń.
• Wejścia i wyjścia wykorzystujące specjalne przekaźniki - dedykowane do zastosowań audio - które charakteryzują się najniższymi możliwymi zakłóceniami i najwyższą dokładnością transmisji sygnału podczas przełączania źródeł.
Czytaj również nasze testy urządzeń NuPrime

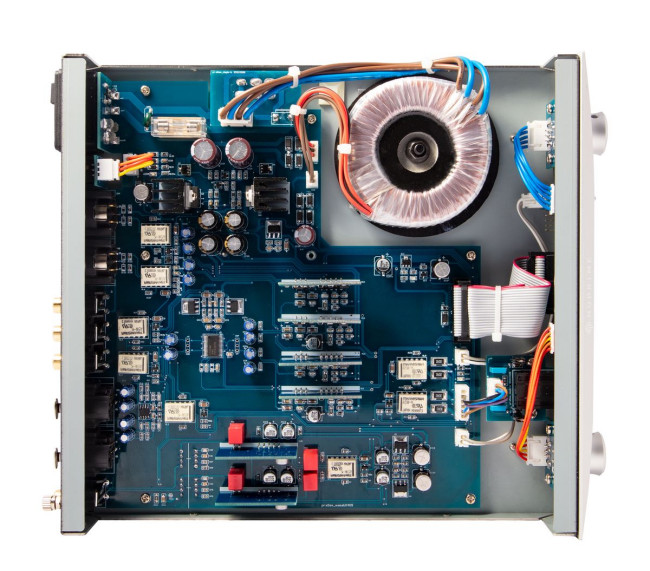

W NuPrime PRA-9X zastosowano transformator toroidalny, co pozwoliło - jak mówi producent - na zredukowanie do minimum szumów pochodzących z zasilania AC.
Wejście gramofonowe ma różne ustawienia rezystorów wejściowych i kondensatorów, aby pasowały do różnych wkładek MM.
Wzmacniacz gramofonowy NuPrime PRA-9X to 2-stopniowy wzmacniacz RIAA, który wykorzystuje wzmacniacz operacyjny MUSES8820, aby zapewnić dokładną krzywą RIAA i niskie zniekształcenia przy wysokim wzmocnieniu i wydajności.
Wyjścia liniowe zawierają cztery nowe moduły wzmacniaczy NuPrime o bardzo zniekształceniach (THD=0.0004%), złożone ze wzmacniacza operacyjnego MUSES8820 w nowym obwodzie wzmacniającym.

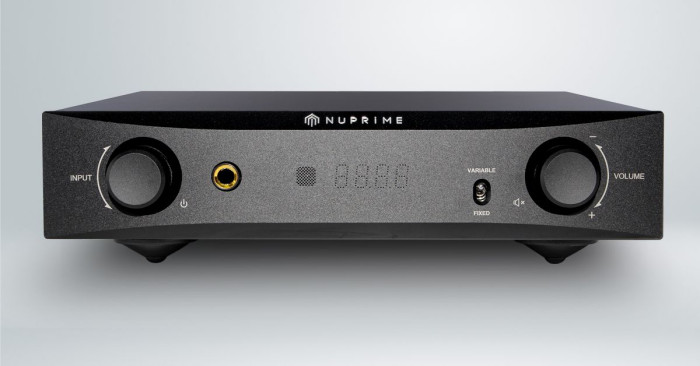

Wyświetlacz na panelu przednim informuje o wybranym źródle wejściowym i ustawionej sile głośności, którymi można sterować za pomocą dołączonego pilota.
Przedwzmacniacz gramofonowy - specyfikacja
Rezystancja wejściowa: 32 kΩ /47 kΩ /100 kΩ;
Pojemność wejściowa: 100 pF / 220 pF / 320 pF
Czułość wejściowa MM: 4.0 mV @ 1 KHz
Wzmocnienie: Wejście MM do wyjścia LINE (Vol./Max.) => 50dB @ 1KHz
Przedwzmacniacz - specyfikacja
Rezystancja wejściowa: 20K Ω
Rezystancja wyjściowa: 10 Ω
THD+N: 0,0004% przy 7,5 V Vrms
Stosunek sygnału do szumu >115dB przy 7,5V Vrms
Pasmo przenoszenia: od 0 Hz do 50 kHz (0,2 dB), 200 kHz (-3 dB)
GAIN: wejście LINE na wyjście LINE (Vol./Max.) => 17dB @ 1KHz
Wzmacniacz słuchawkowy - specyfikacja
Moc: 560 mW przy 32 Ω / 110 mW przy 600 Ω
THD+N: 0,004% przy 32 Ω / 480 mW, 0,0015% przy 600 Ω / 100 mW
S/N (stosunek sygnał/szum): >110dB @ 32 Ω / 450mW
Pasmo przenoszenia: od 0 Hz do 50 kHz (0,2 dB), 200 kHz (-3 dB)
Wzmocnienie: wejście LINE na wyjście LINE (Vol./Max.) => 17dB @ 1KHz
Zakres dynamiczny: > 115dB
Źródło: Rafko
