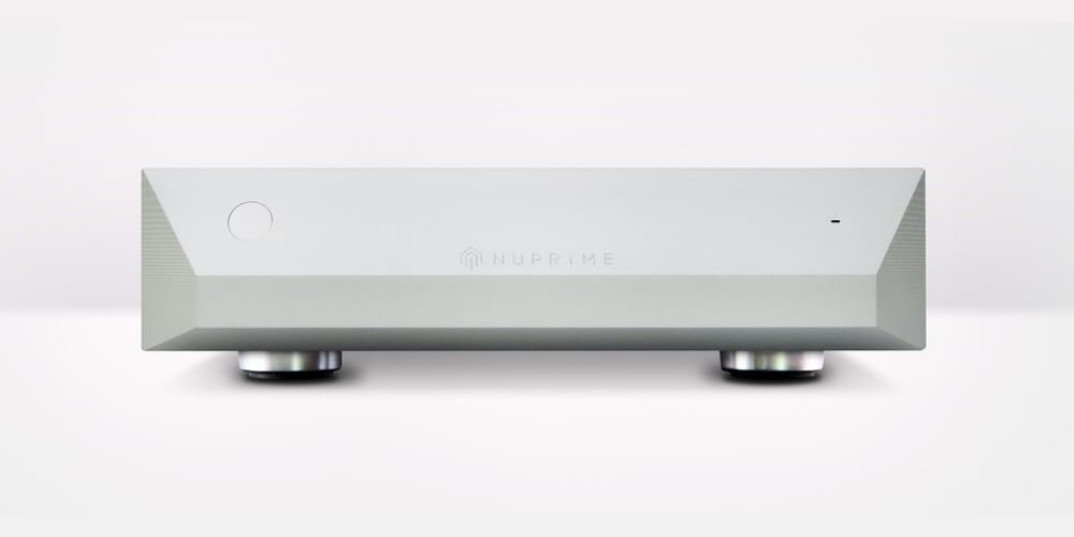

Referencyjna końcówka mocy NuPrime ST-10M

20 maja 2019 Sprzęt

NuPrime niedawno ogłosił wprowadzenie na nasz rynek przetwornika C/A Evolution DAC, teraz wzbogadzi swoją ofertę o referencyjną końcówkę mocy mono 230W ST-10M.

Końcówka mocy stereo NuPrime ST-10 cieszy się dobrą opinią, inżynierowie NuPrime postanowili ją jednak udoskonalić. Niedostateczna ilość miejsca nie pozwalała wcześniej na zastosowanie wszystkich pomysłów, a przy tym "ograniczała" ich zdaniem moc końcówki. Stąd 150W na kanał. Teraz autorzy ST10tki zdołali "pomieścić" 230W mocy na kanał.

Aby to zapewnić stworzyli de facto nowy projekt. Tak powstał poprawiony moduł wzmacniacza najnowszej, 4. generacji, który zadebiutował w NuPrime ST-10M. Nie jest to więc zamknięta w tej samej obudowie monofoniczna wersja tej samej końcówki - są tu nowe obwody oraz nowe komponenty i nowe brzmienie.

Czytaj również: Przetwornik cyfrowo-analogowy NuPrime Evolution DAC

Końcówka mocy NuPrime ST-10M

Zaczęto od nowego transformatora toroidalnego o mocy 300 W. Następnie zoptymalizowano ułożenie elementów we wnętrzu obudowy, tak aby zmniejszyć interferencje wpływające na jakość sygnału audio.

Obwody zasilające ST10 zostały odświeżone przez zastąpienie 10-amperowych mostków prostowniczych 50-amperowymi diodami Schottkiego. Zwiększono pojemność kondensatorów do 30mF, dzięki czemu końcówka NuPrime ST-10M zapewnia o wiele niższy poziom szumów niż stereofoniczna końcówka ST-10.

Czytaj również testy urządzeń NuPrime



NuPrime ST-10M oferuje:

- Damping factor na poziomie 400
- Brak przesunięcia fazy
- 20 dB lepszy stosunek sygnał/szum
- Skrócona o 20 procent ścieżka sygnałowa
- Poprawiona wydajność dla kolumn nisko impendancyjnych
- Poprawione zabezpieczenia, gdy wzmacniacz pracuje bez obciążenia
- Udoskonalone końcówki mocy w klasie D przełączające się przy 600 kHz (w przeciwieństwie do klasycznych, które przełączają się przy 300kHz)
- Nowy liniowy zasilacz z wydajnym transformatorem toroidalnym
- Wzmocniona druga harmoniczna (H2) dla ciepłego lampowego brzmienia bez ograniczeń znanych ze wzmacniaczy lampowych

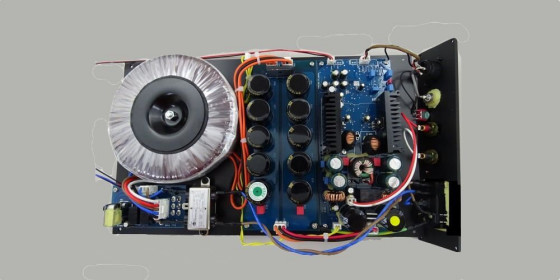

NuPrime ST-10M - wnętrze

Dane techniczne:

- Moc ciągła (RMS): 230W
- Typ: tranzystorowy
- Klasa wzmacniacza: D

SEKCJA AUDIO
- Stosunek sygnał/szum: 91dB
- Zniekształcenia THD:0.01%
- Pasmo przenoszenia: 0-50 000 Hz
- Czułość wejścia: 1,5V rms
- Impedancja wejściowa: 47 000

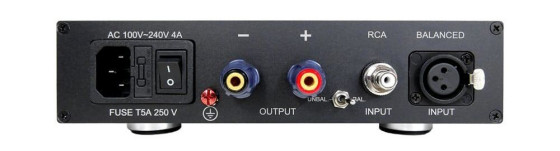

WEJŚCIA/WYJŚCIA:
- Trigger: nie
- Inne złącza: XLR i RCA
Końcówki mocy: mono
Wzmocnienie: x28
Wyjścia głośnikowe: 1 komplet
Wejście 1xRCA: x1
Wejścia analogowe XLR: x1

Źródło: Rafko
