Kolumny głośnikowe Triangle Magellan 40th

06 października 2022 Sprzęt

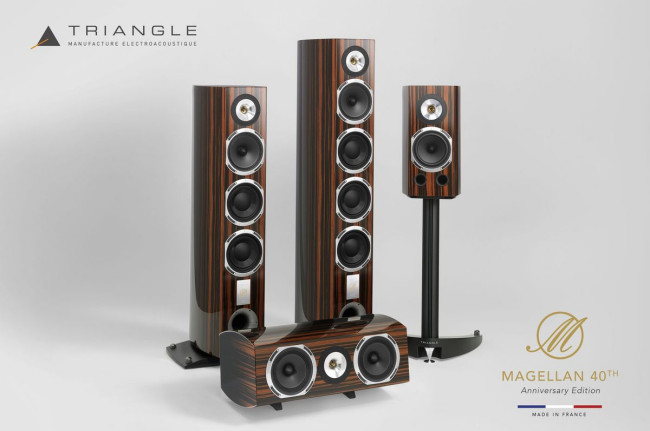

40th to najnowsza odsłona serii koukn głośnikowych Triangle Magellan. Z okazji 40. urodzin marki do oferty firmy wprowadzono zmodernizowane wydanie modeli: Quatuor, Cello, Duetto i Voce w limitowanej edycji.

Technologie wykorzystane w kolumnach Triangle Magellan 40th

Przetworniki kolumn są modelowane przy wykorzystaniu symulacji komputerowych i oprogramowania CAD 3D. Badania drgań i mikroodkształceń zaowocowały specjalną architekturą obudowy, która rozwiązania czerpie między innymi z technologii wykonania używanych w konstrukcjach kontrabasu i wiolonczeli.

TZ2900PM-MG tweeter z kopułką magnezową

Jedna z głównych innowacji jubileuszowego wydania serii Magellan to głośnik wysokotonowy TZ2900PM, który jest wyposażony w nową generację kopułki ze stopu magnezu.

Oferuje ona taki stosunek sztywności do wagi, że widocznie wpływa na poprawę liniowości i spójności odtwarzania wysokich tonów. Wydobywa, jak mówi producent, wszystkie szczegóły wyższych harmonicznych.

Czytaj również nasze testy kolumn głośnikowych Triangle

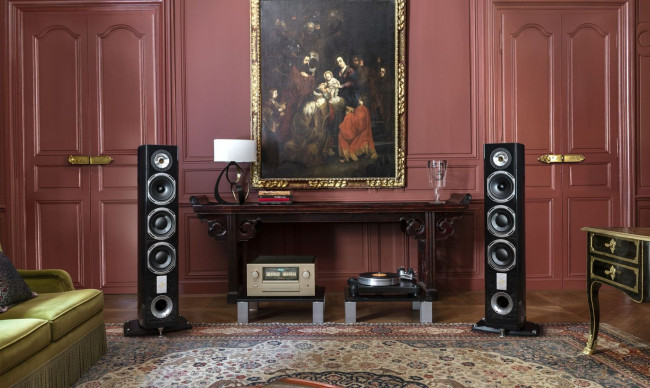

Triangle Magellan 40th Cello
Triangle Magellan 40th Cello

Kształt TZ2900PM narodził się jako efekt komputerowego modelowania, które idealnie połączyło mechaniczne i akustyczne walory głośnika tubowego. Zlokalizowany u szczytu membrany korektor fazy ogranicza zniekształcenia i reguluje przetwarzanie wyższych częstotliwości oraz zapewnia liniowe pasmo przetwarzania.

Kolejną nowością jest też tylna pokrywa tweetera zmniejszająca odbicia fal tylnych, ograniczająca zniekształcenia i poprawiająca pasmo przenoszenia w najwyższych rejonach.

Kolumny podłogowe Triangle Magellan Quatuor 40th zostały dodatkowo wyposażone w przetwornik wysokotonowy również na tylnym panelu, co umożliwia wysyłanie fal dźwiękowych do przodu i tyłu. Dzięki temu dźwięk jest lepiej rozłożony oraz ułatwia znalezienie optymalnego miejsca umiejscowienia kolumn w pokoju odsłuchowym.

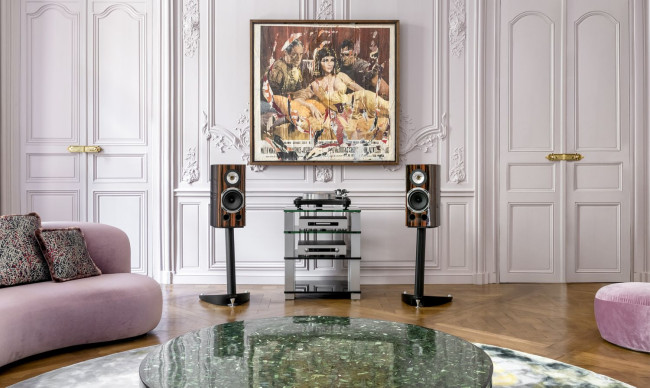

Triangle Magellan 40th Duetto
Triangle Magellan 40th Duetto

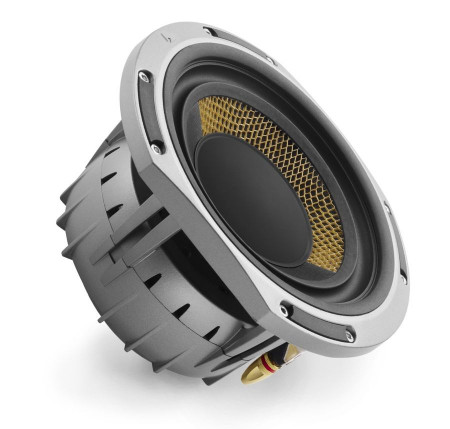

Przetwornik średniotonowy T16GM F100

16 cm głośnik średniotonowy z papierową membraną i dopracowanym autorskim zawieszeniem odtwarza każdy rejestr wokalny z dużą naturalnością i bez najmniejszych podbarwień. Oferuje brzmienie najwyższej klasy w paśmie od 70 do 4000 Hz.

Badania prowadzone na T16GM F100 koncentrowały się na kształcie zawieszenia w kształcie litery S, wykonanego z włókien tekstylnych poddanych obróbce lateksem, jak również na modelowaniu profilu membrany z czystych włókien celulozowych. Do pomiaru głośników użyto laserowych przyrządów Klippel.

W środkowej części membrany znajduje się ultralekki stożek polipropylenowy anti-vortex pokryty lateksowym materiałem tłumiącym. Zapobiega on wirom aerodynamicznym tworzącym się na środku membrany oraz redukuje nieregularności pracy głośnika, gdy pracuje on na skrajach swojego pasma przenoszenia.

Ponadto, poprawia rozpraszanie wyższej średnicy. Super lekka celulozowa membrana średniotonowa pozwala osiągnąć najlepszy efekt końcowy: szybką reakcję impulsową, minimalizację czasu zatrzymania głośnika i brak podkolorowań.

Aby poprawić wydajność i liniowość napędu głośnika, przeprojektowano profil elementów biegunowych w sposób, który poprawia przepływ pola magnetycznego przez cewkę.

Uwagę skupiono przede wszystkim na redukcji ogólnego poziomu zniekształceń poprzez poprawienie rozpraszania ciepła. W tym celu zaczerpnięto rozwiązanie znane z chłodzenia procesorów (system odprowadzania ciepła LHS2), które wyprowadza je poprzez tylną część kosza głośnika.

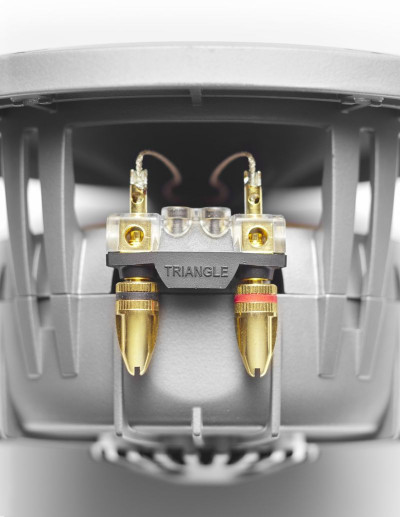

W ten sposób udało się osiągnąć 10% poprawę odprowadzania ciepła w stosunku do konwencjonalnych rozwiązań. Głośnik został wyposażony w specjalne zaciski do kabli sygnałowych, aby nie zakłócały przepływu powietrza wokół głośnika.

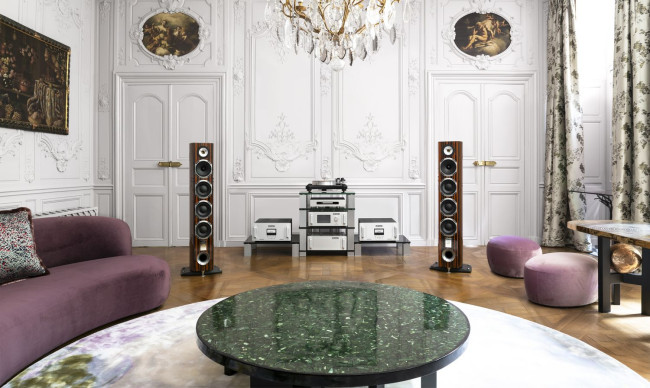

Triangle Magellan 40th Zebrano
Triangle Magellan 40th Zebrano

Przetwornik niskotonowy z membraną SVA

Bas z 16-centymetrowych przetworników nadaje się odtwarzania zarówno do nowoczesnej muzyki, jak i kwartetów smyczkowych lub wiolonczelowych.

Przetwornik ma opatentowaną membranę kompozytową SVA. Charakteryzuje się ona strukturą "kanapkową", składającą się z podwójnego arkusza włókna szklanego z wewnętrzną strukturą z masy celulozowej.

Układ napędowy powstał z podzespołów wykonanych z najwyższej klasy specjalnych stopów metali oraz elementów magnetycznych, co poprawia siłę i homogeniczność pola magnetycznego. Specyficzny profil części biegunowych w połączeniu z jakością metali pozwala na wytworzenie silnego i jednorodnego pola magnetycznego.

Kosz z odlewanego aluminium został poprawiony pod kątem mechanicznych właściwości, takich jak wygłuszenie pracy głośnika czy sztywność. Dzięki temu praca membrany pozostaje niezakłócona nawet przy największych wychyłach.

Z kolei ramiona kosza zostały opracowane w sposób, który zapewnia jak najlepsze chłodzenie cewki. Głośnik wyposażono w specjalne zaciski do kabli sygnałowych, aby nie zakłócały przepływu powietrza wokół głośnika oraz nie poluzowały się przy jego ekstremalnej pracy.

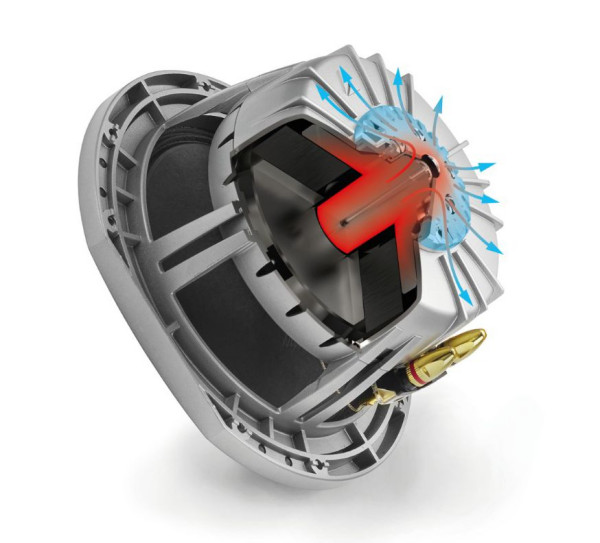

Autorski system chłodzenia LHS2

Wszystkie przetworniki w serii Triangle Magellan 40th mają kosz z odlewanego ciśnieniowo aluminium o wysokiej sztywności, który zapewnia maksymalny prześwit dla promieniującej tylnej powierzchni membrany.

Kosz składa się z dwóch części, a jego tylna pokrywa pełni funkcję chłodzącą. Przetworniki wyposażone są w pierścień przenoszący ciepło w kierunku osłony zewnętrznej (system LHS2), skutecznie je rozpraszając. Zdolność obsługi mocy dla każdego głośnika może przekroczyć nawet 200W RMS. System LHS2 zapobiega ryzyku przegrzania cewki i zapewnia lepszą wydajność.

Zwrotnica

Zwrotnice w serii Triangle Magellan 40th są montowane w zakładzie produkcyjnym Triangle we Francji. Do ich budowy producent wykorzystuje:

• francuskie kondensatory MKP opracowane we współpracy z SCR Audio,
• rezystory ceramiczne o niskiej indukcji,
• cewki powietrzne o dużych przekrojach.

Specyfika zwrotnic zastosowanych w serii Magellan 40th polega na zastosowaniu bardzo stromych nachyleń odcięcia (do 24 dB na oktawę), powiązanych z naturalnym spadkiem pasma przetworników.

Zwrotnice zmniejszają ryzyko opóźnień. Co więcej, impedancje przetworników zostały zlinearyzowane, dzięki czemu działają jak czysty opór, zmniejszając obciążenie wzmacniacza.

Technologia SPEC (Single Point Energy Conduction)

Jest to technologia ograniczająca przenoszenie wibracji ze ścian i podłogi pomieszczenia na kolumny i w odwrotnym kierunku.

est to możliwe dzięki przesunięciu punktu ciężkości kolumny z cokołu na kolec podpierający front kolumny, który ma zminimalizowaną powierzchnię kontaktu z podłożem. Kolec przejmuje większość wibracji z obudowy i rozprasza je bez przenoszenia na podłogę i ściany, których drżenie może zakłócać pracę kolumny.

Technologia ta pochodzi z lutnictwa i jest powszechnie używana w konstrukcjach kontrabasu i wiolonczeli.

Technologia SPEC (Single Point Energy Conduction)

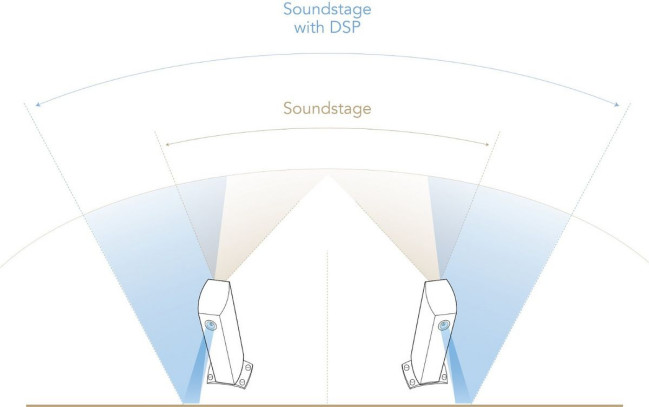

DPS2 - Dynamic Pulse System

Jest to system bipolarnego symetrycznego rozpraszania dźwięku, który niweluje efekt zbyt bliskiego dostawienia kolumn do ścian. Dodatkowy głośnik z tyłu obudowy pozwala na poszerzenie zakresu możliwości ustawienia kolumny w pomieszczeniu.

Historia systemu DPS sięga roku 1988, kiedy to Triangle zaprezentował światu modele: Transept II, Zenith II oraz Elypse.

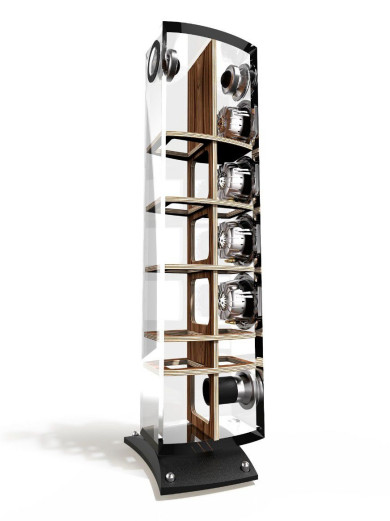

Obudowa z warstw płyty HDF z elementami z litego drewna

Zakrzywiony kształt obudowy został wybrany, by ograniczyć zjawisko fali stojącej. Obudowę wykonano z warstw płyty HDF o dużej gęstości. W celu uzyskania pożądanego kształtu oraz sztywności płyty formowano pod naprężeniem przez kilka tygodni.

Ten specjalny rodzaj architektury obudowy wynika z wnikliwego badania drgań i mikroodkształceń materiału.

Pomiary zostały wykonane za pomocą akcelerometrów laserowych, po czym w optymalnych miejscach umieszczono wzmocnienia, zapewniając tym największą sztywność obudowy w stosunku do zakłóceń generowanych przez przetworniki.

Proces ten pozwolił na wyeliminowanie wszelkich wibracji oraz wszelkich podbarwień dźwięku związanych z obudową.

Cena:

• Magellan Quatuor 40th: 72 900 zł (2 szt.)
• Magellan Cello 40th: 55 900 zł (2 szt.)
• Magellan Duetto 40th: 28 200 zł (2 szt.)
• Magellan Voce 40th: 15 500 zł (2 szt.)

Źródło: Rafko
