Accuphase C-3900 / P-7300

Główna część raportu z laboratorium, podobnie jak w przypadku końcówki A-75, odnosi się do kompletnego systemu – przedwzmacniacza C-3900 oraz wzmacniacza mocy P-7300. Dodatkowo wykonaliśmy komplet pomiarów samych końcówek.

Znamy już od lat zwyczaj Accuphase zaniżania (w danych) rzeczywistych możliwości (mocowych) swoich wzmacniaczy. Wprawdzie przeglądając wnikliwie informacje techniczne (producent publikuje dokumenty o takiej nazwie – "Technical Information"), można zauważyć dwie wartości – moc znamionową (Rated) i maksymalną (Maximum) - jednak brakuje tutaj dokładnych wytycznych, warunków i norm, zwłaszcza dopuszczonego poziomu zniekształceń. W naszej pracy trzymamy się więc konsekwentnie (przynajmniej w testach wzmacniaczy tranzystorowych) mocy standardu THD+N=1%.

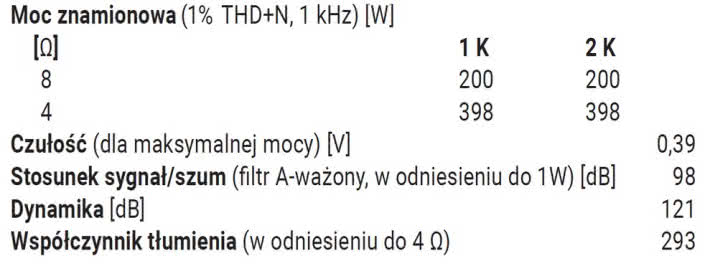

Według Accuphase moc znamionowa P-7300 wynosi 125 W przy 8 Ω oraz 250 W przy 4 Ω. Dla takiego byczka nie są to wartości imponujące, ale faktycznie dostajemy znacznie więcej, bo odpowiednio 200 i 398 W. Podwojenie mocy na dwa razy niższej impedancji to dodatkowa bardzo dobra wiadomość, wzmacniacz zachowuje się jak idealne źródło napięciowe (napięcie nie spada przy spadku impedancji, a w potocznym języku audiofi lskim – jest „wydajny prądowo").

Co ciekawe, wartości te są już bardzo bliskie deklarowanym przez Accuphase jako moc maksymalna (200 i 383 W). Jeżeli więc Accuphase ustala moc maksymalną przy THD+N=1%, to przy jakich zniekształceniach ustala moc znamionową?

Na moment wrócimy do tego w komentarzu do rys. 3. Teraz wkraczamy już w obszar parametrów, na które istotny wpływ ma obecność przedwzmacniacza.

Czułość systemu wynosi 0,39 V, co można uznać za wartość wciąż typową i uniwersalną (we wszystkich pomiarach parametr Gain był ustawiony w fabrycznej pozycji "0 dB").

Czułość jest nieco niższa niż dla zestawu C-3900/A-75, co jednak nie wynika z różnicy w czułości samych końcówek, ale z wyższej mocy wzmacniacza P-7300.

Poziom szumów jest niewiarygodnie niski, S/N wynosi 98 dB – to jeden z kilku najlepszych wyników w historii naszych pomiarów (obok systemu C-3900/A-75, który okazał się jeszcze lepszy!).

I nie przeszkodziło w tym wcale długie połączenie (150 cm) przewodami pomiędzy przedwzmacniaczem a końcówką mocy. Dynamika wynosi 121 dB, ten parametr ma wartość wyższą niż w wariancie z końcówką A-75, co wynika z wyższej mocy P-7300.

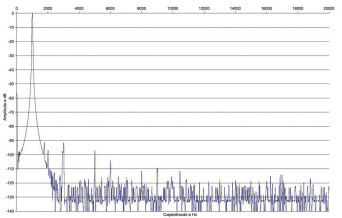

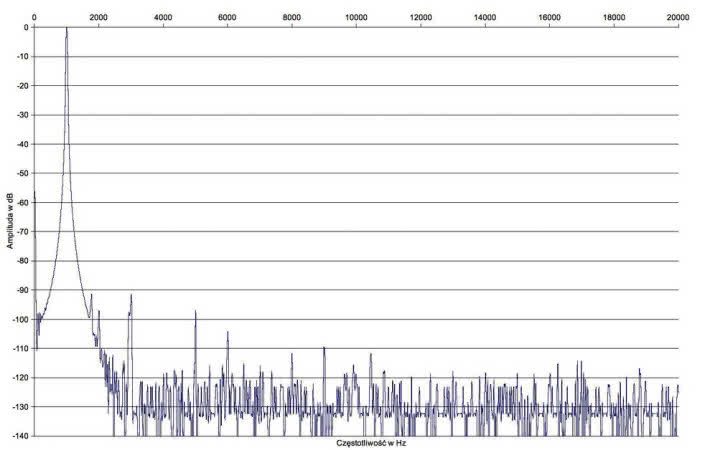

Charakterystyki przetwarzania (rys. 1) są szerokie, przy 10 Hz spadek wynosi kilka dziesiątych dB, a przy 100 kHz – 2,2 dB dla 8 Ω i -2,6 dB dla 4 Ω. Przypomnijmy, że zakres pomiaru znacznie wykracza poza pasmo akustyczne, które w najlepszym przypadku (młode uszy) sięga 20 kHz. Żadna z harmonicznych (rys. 2) nie przekracza granicy -90 dB, tuż pod nią widać drugą i trzecią.

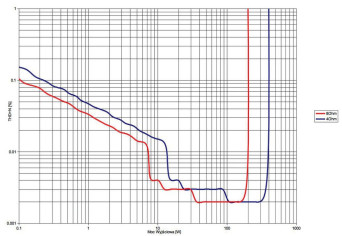

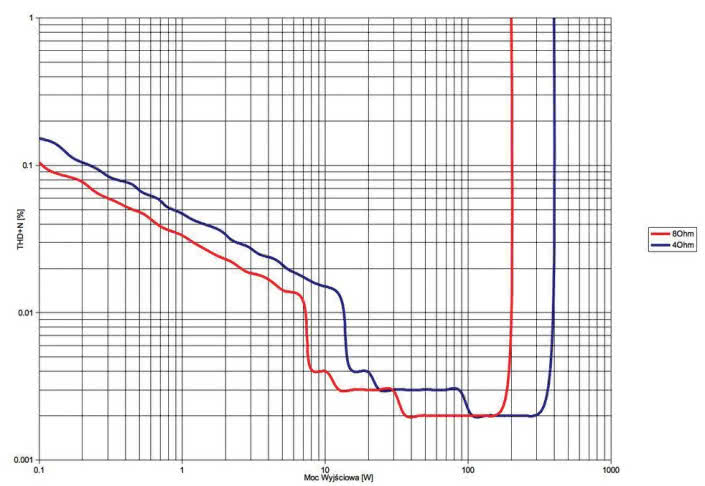

Obserwując przebieg zniekształceń THD+N w funkcji mocy (rys. 3) widać, że poniżej 0,1% znajdujemy się praktycznie w całym zakresie, za to powyżej 13 W dla 8 Ω i 22 W dla 4 Ω THD+N schodzi do niemal do zera (0,003–0,002%).

Tego można się było po Accuphase spodziewać, ale wciąż nie wiadomo, jak producent ustala moc znamionową... Na pewno nie przy THD+N=1%, ale też nie 0,1%, bo przyjmując taki punkt, wciąż byłaby ona niemal taka sama jak przy 1%...

Wskaźniki wychyłowe P-7300 nie są tak dokładnymi instrumentami jak w A-75, ale ich walory wizualne chyba to rekompensują. Wskazówki poruszają się na skali decybelowej i procentowej.

Punkt 0 dB (i pokrywające się z nim 100%) powinien odnosić się do napięcia wyjściowego odpowiadającego mocy znamionowej dla 8 Ω (według firmowej specyfi kacji).

Jednak w punkcie tym rzeczywista moc wynosi tylko 72 W (przy 8 Ω), podczas gdy nawet według informacji producenta moc znamionowa na takiej impedancji wynosi 125 W, a w naszych pomiarach - 200 W. Przekraczanie punktu 0 dB (na wskaźniku) nie grozi więc przesterowaniem, do niego jeszcze bardzo daleko.

Accuphase P-7300

Pomiary samych końcówek mają sens o tyle, że pewne parametry mogą zostać przez nie jeszcze "poprawione". O ile nikt nie kwestionuje zasadności stosowania przedwzmacniacza, głównie ze względów funkcjonalnych, to pewną przesadą jest oczekiwanie i twierdzenie, że dzięki jego obecności dźwięk będzie pod każdym względem lepszy niż z samej końcówki.

Ale "wyżyłowanie" niektórych parametrów na skutek odsunięcia na bok C-3900 wcale nie oznacza, że będziemy je mieli w zasięgu ręki dzięki wykorzystaniu np. regulowanego wyjścia ze źródła.

Może ono wprowadzić jeszcze wyższe szumy albo zniekształcenia niż C-3900. Natomiast nasz system pomiarowy jako "źródło" sygnału pomiarowego pracuje cały czas z takimi samymi (pomijalnymi) zniekształceniami, stąd widać najmniejsze różnice w osiągach testowanych urządzeń i systemów.

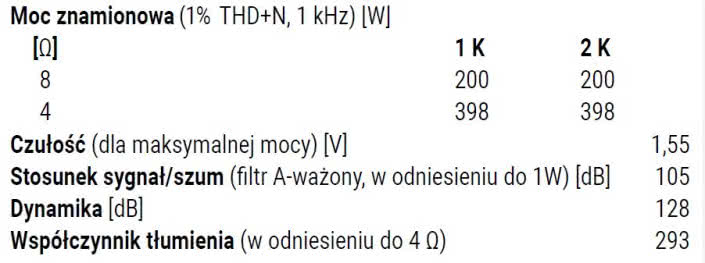

Czułość P-7300 (tryb Gain w fabrycznym ustawieniu 0 dB) wynosi 1,55 V, co jest wartością uniwersalną i typową dla wielu końcówek mocy. Odstęp od szumu to znakomite 105 dB (o 7 dB lepiej niż z C-3900), więc tyle samo zyskuje dynamika i osiąga 128 dB.

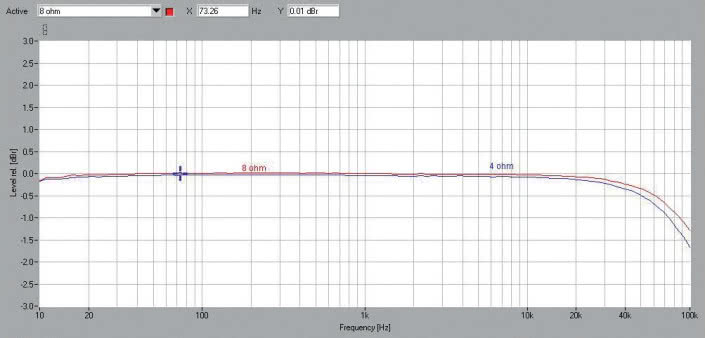

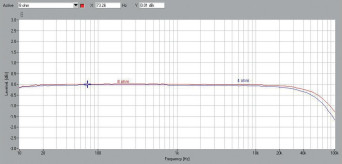

Charakterystyki przetwarzania (rys. 1) są minimalnie lepsze w porównaniu z wersją z przedwzmacniaczem C-3900, przy 10 Hz spadek jest śladowy, przy 100 kHz wynosi -1,3 dB dla 8 Ω i -1,7 dB dla 4 Ω.

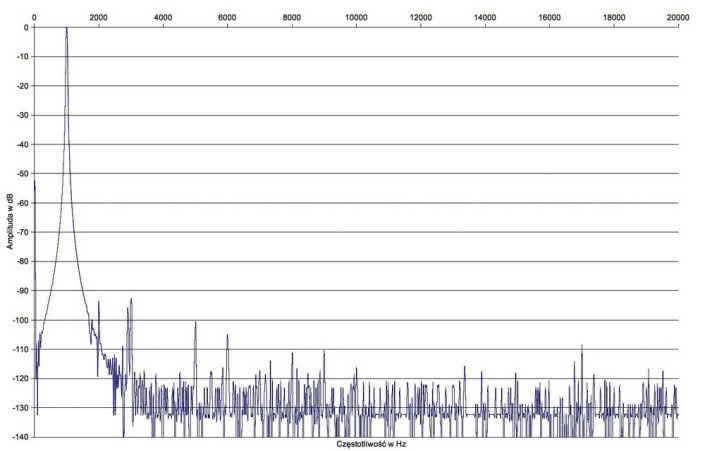

Wyeliminowanie przedwzmacniacza nie wpłynęło już zasadniczo na obniżenie poziomu i zmianę spektrum harmonicznych (rys. 2). Wciąż najsilniejsze są druga i trzecia, wciąż tuż poniżej -90 dB. Z tej perspektywy wpływ przedwzmacniacza C-3900 jest chwalebnie pomijalny, co oznacza też, że nie należy mu przypisywać zdolności poprawy np. "barwy".

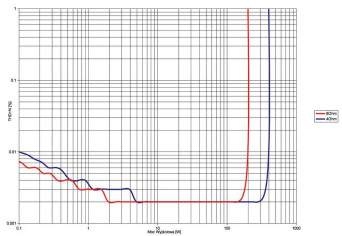

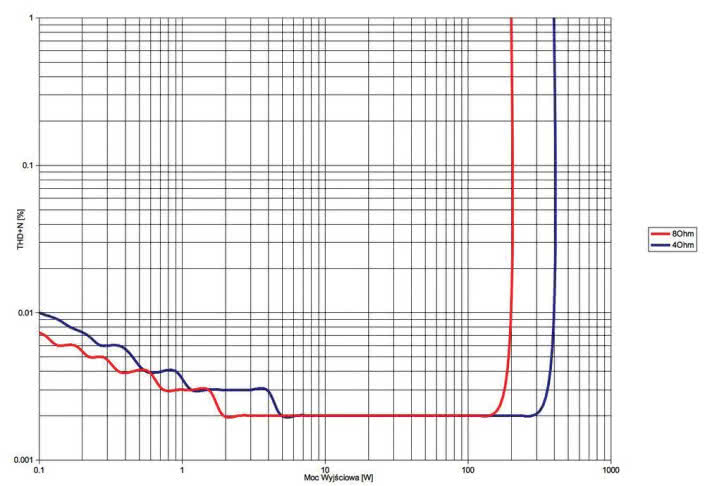

Ale ponieważ odrobinę podniósł poziom szumu (trudno, żeby go obniżył...), więc bez niego wykres THD+N (rys. 3) wygląda jeszcze lepiej. Już od mocy 2 W przy 8 Ω i 5 W przy 4 Ω mamy stały poziom 0,002%!

Accuphase C-3900 / A-75

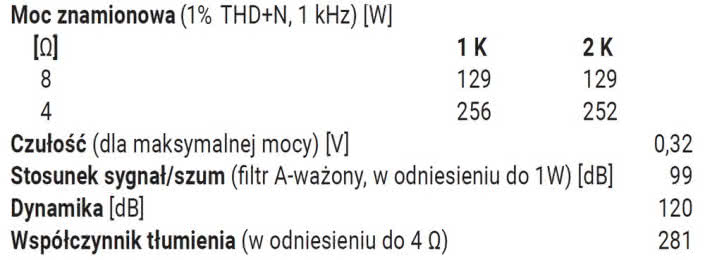

Ponownie zaczynamy od kompletnego systemu, czyli tym razem końcówki A-75 z przedwzmacniaczem C-3900. Accuphase zapowiedział moc 60 W przy 8 Ω i 120 W przy 4 Ω. Ponownie (tak jak w przypadku P-7300) w specyfi kacji natknąłem się także na wartości "maksymalne" – 131 i 232 W – ale bez szczegółowego uzasadnienia, w jakich warunkach taka moc się pojawiła.

I ponownie moc zmierzona przez nas przy standardowych, właściwych dla ustalania mocy znamionowej THD+N=1%, jest bliska właśnie tym "maksymalnym" wartościom. Wynosi 129 W przy 8 Ω i 256 W przy 4 Ω. Wartości te zmieniają się przy wysterowaniu obydwu kanałów tylko w śladowym stopniu przy 4 Ω.

Względem "ofi cjalnych" 60 i 120 W mamy ponad dwa razy więcej. Ważny jest również fakt, że moc wzrasta dwukrotnie przy dwa razy niższej impedancji, co zapowiada swobodę "wysterowania" nie tylko kolumn 4-omowych, ale również o jeszcze niższej impedancji.

Pomiar przy 2 Ω na pewno pokazałby dalszy wzrost, chociaż już nie dwukrotny, co zresztą jest typowe dla wszystkich wzmacniaczy Accuphase. A do tego klasa A... Czy to w ogóle możliwe? Być może wzmacniacz pracuje w klasie A w niższych przedziałach mocy, a wyżej płynnie przechodzi w klasę AB. Tak czy inaczej, mocy mamy dość w każdych warunkach i możemy podłączyć dowolne kolumny.

System C-3900/A-75 ma wysoką czułość, niewiele odbiegającą od standardowych 200 mV – dokładnie 0,32 V. Rekordowo niski jest poziom szumów, który niemal dociera do 100 dB – dokładnie 99 dB. To wynik o decybel lepszy niż w systemie C-3900/P-7300, ale na tym poziomie i przy takiej różnicy można je uznać za równorzędne i postawić na podium obok siebie.

Dynamika wynosi 120 dB – tutaj z kolei końcówka P-7300 (wraz z tym samym przedwzmacniaczem) dodaje jeden decybel dzięki swojej wyższej mocy, i znowu nie ma sensu takiej różnicy brać pod uwagę przy wyborze; obydwie końcówki są doskonałe, niezależnie od przedwzmacniacza.

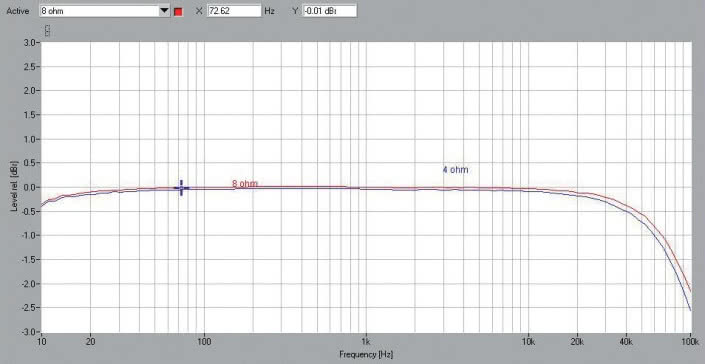

Charakterystyki częstotliwościowe (rys. 1) nie mają słabości, za takie nie uznamy przecież spadku 0,4 dB przy 10 Hz, a przy 100 kHz: -2,2 dB dla 8 Ω i -2,6 dB dla 4 Ω. Wyniki są tutaj znowu niemal identyczne jak przy P-7300.

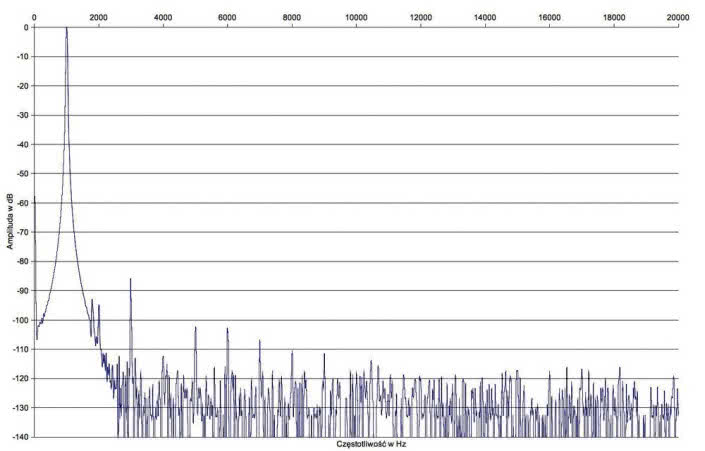

Nieco inaczej przedstawia się już spektrum zniekształceń (rys. 2). Wobec ogólnych wyobrażeń o "czystości" klasy A może zaskakiwać nieco wyższy ich poziom niż ten uzyskany z systemu z P-7300. Ale ponownie zachowajmy proporcje; dostrzeżone różnice występują w zupełnie bezpiecznych obszarach, dominująca trzecia harmoniczna sięga tylko bardzo niskich -90 dB.

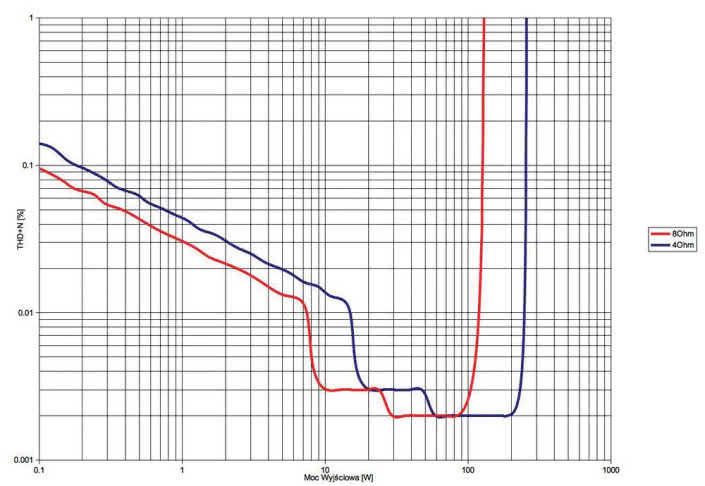

Wreszcie z wykresu THD+N (rys. 3) odczytamy bardzo niskie poziomy zniekształceń (i szumów), schodzą do 0,003–0,002% już dla niecałych 10 W w przypadku 8 Ω i 18 W dla 4 Ω. Podsumowując, w pomiarach A-75 nie zaznacza swojej odmienności (pracy w klasie A) w żaden wyraźny sposób, obserwujemy tylko niższą moc.

Wskaźniki mocy w A-75 są bardzo nowoczesne. Linijce diodowej, która działa skokowo i pełni raczej rolę ozdobnika, towarzyszy wyświetlacz numeryczny, pokazując wartości do trzeciego miejsca po przecinku.

Wyświetlacz mógłby mieć nawet dziesięć miejsc po przecinku, co wcale samo w sobie nie jest gwarancją precyzyjnych wskazań. Jednak są one zdumiewające w kontekście urządzenia, które nie jest profesjonalnym przyrządem pomiarowym, lecz tylko i aż wzmacniaczem do użytku domowego...

Z drugiej strony, w urządzeniu za taką cenę wszystko powinno działać idealnie, więc nie udawajmy, że jesteśmy tym zaskoczeni. Przy 1 W rzeczywistej mocy wyjściowej A-75 melduje... 1,000 W. Przy rzeczywistych 10 W na wyświetlaczu pojawiła się wartość 10,000 W – wprost niebywałe. Dopiero w okolicach 50 W "udało mi się" wytropić błąd rzędu 2%.

Wisienką na torcie jest fakt, iż wzmacniacz sam rozpoznaje impedancję obciążenia i uwzględnia ją, kalkulując moc wyjściową. Podobne cuda widzieliśmy już w testowanym kilka lat temu A-250, umiejętności Accuphase’a pozostają wyjątkowe.

Accuphase A-75

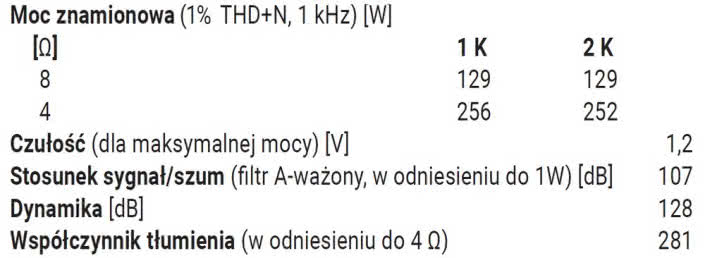

Informacje dotyczące mocy wyjściowej podaliśmy już w komentarzu do pomiarów systemu z C-3900. Czułość A-75 wynosi 1,2 V, jest więc nieco wyższa niż ta z P-7300. Ważniejsza jest inna informacja – obydwie końcówki mają niemal identyczny współczynnik wzmocnienia napięciowego, co oznacza, że dla określonego napięcia wejściowego otrzymamy niemal identyczne (różnica wynosi 0,1 dB) napięcie wyjściowe, a więc moc.

Podłączone do tego samego przedwzmacniacza, przy określonej pozycji regulatora wzmocnienia będą grały z podobną głośnością, mimo że A-75 ma niższą moc, usłyszymy to dopiero wtedy, gdy (wcześniej) wejdziemy w zakres przesterowania (co w praktyce może nie zdarzyć się nigdy, zwłaszcza gdy będziemy stosować kolumny 4-omowe, wyciągające nawet z A-75 W w sumie pół kilowata. Odstęp od szumu to fenomenalne 107 dB – jeszcze o dwa dB lepiej niż w P-7300.

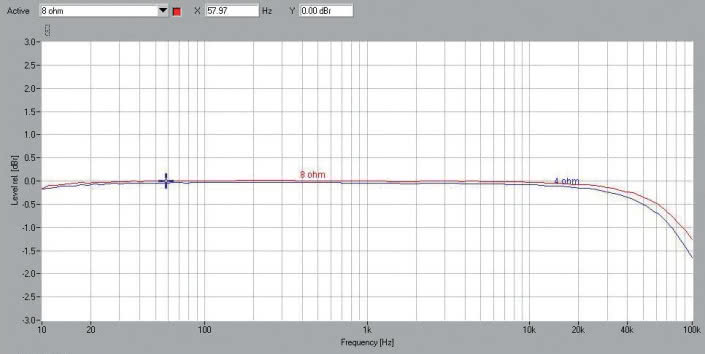

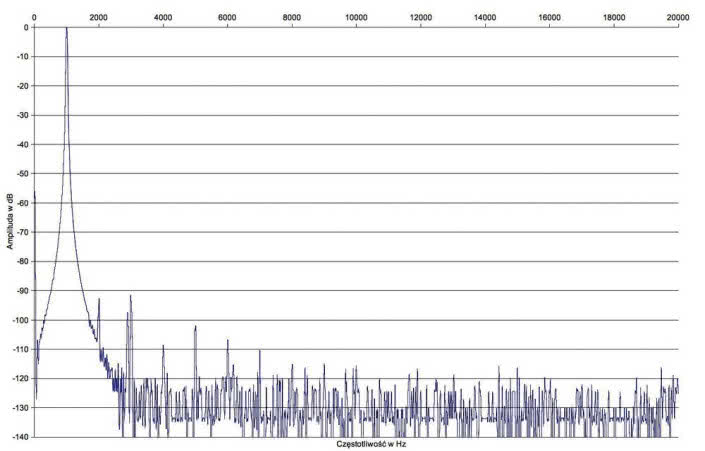

Charakterystyki przetwarzania (rys. 1) prezentują się równie pięknie, bez spadku przy 10 Hz, a przy 100 kHz – 1,3 dB dla 8 Ω i -1,6 dB dla 4 Ω. W spektrum zniekształceń (rys. 2) widzimy znowu dominację dwóch pierwszych szpilek, ale i one zatrzymują się przed granicą -90 dB. W porównaniu z P-7300 są minimalnie wyższe, ale to bez znaczenia praktycznego.

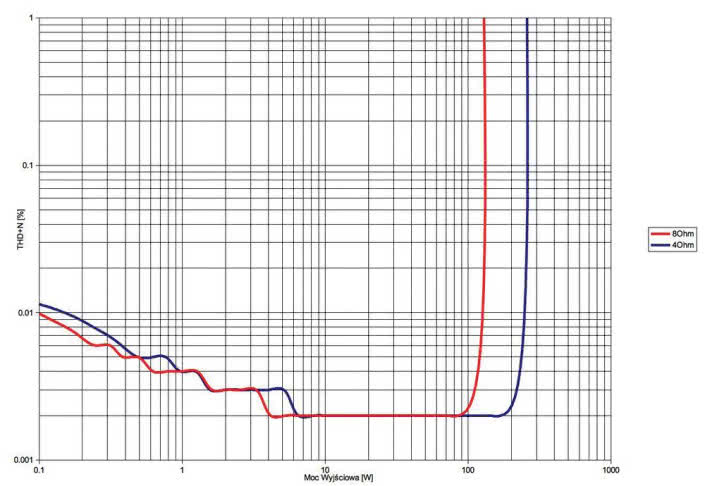

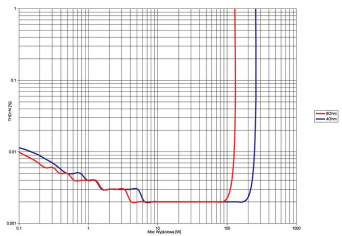

Potwierdza to również wykres THD+N (rys. 3), już od najniższych wartości mocy wyjściowej niższych od 0,01%, a poniżej 0,002% już od 4 W przy 8 Ω i od 6 W przy 4 Ω. P-7300 jest pod tym względem jeszcze lepszy? To już dzielenie włosa na czworo.

Współczynnik tłumienia, podobnie jak w P-7300, jest bliski 300 – to wartość całkowicie zabezpieczająca „kontrolę” basu, z tym zastrzeżeniem, że nie oznacza ona zdolności do poprawy odpowiedzi impulsowej zespołu głośnikowego, a jedynie gwarancję, że nie zostanie ona dodatkowo (przez wzmacniacz) pogorszona.

Usłyszmy więc tak bas, jaki „kształtują” kolumny (i niestety pomieszczenie odsłuchowe), na zjawiska, które powstają na dalszych etapach, nawet najlepszy wzmacniacz nie ma wpływu.
