Oba urządzenia mają w pełni zbalansowaną konstrukcję toru sygnałowego. Dzięki temu, po podłączeniu gramofonu (producent zaleca rzecz jasna GT-5000), ścieżka sygnału – od źródła aż do wyjść głośnikowych - pozostaje w pełni symetryczna, a cały system audio może pochwalić się doskonałą wydajnością. Idealnie symetryczne układy w C-5000 i M-5000 gwarantują całkowitą izolację kanałów prawego i lewego, zarówno fizyczną, jak i elektryczną.
Będące swoimi lustrzanymi odbiciami układy zapewniają najdokładniejsze odwzorowanie dźwięku, przekładające się na jego głębię i przestrzenność. Celowe uproszczenie całej konstrukcji przedwzmacniacza i końcówki mocy pozwoliło maksymalnie skrócić tor sygnałowy, a tym samym zminimalizować straty energii i obniżyć impedancję w celu zagwarantowania wysokiej wierności brzmienia.
Czytaj również testy urządzeń Yamaha
Przedwzmacniacz Yamaha C-5000

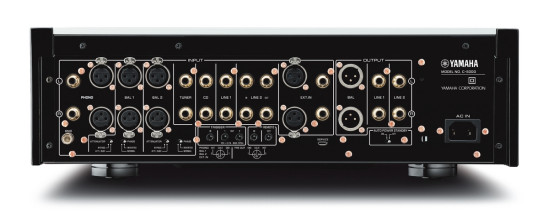

Przedwzmacniacz Yamaha C-5000 - tylna ścianka

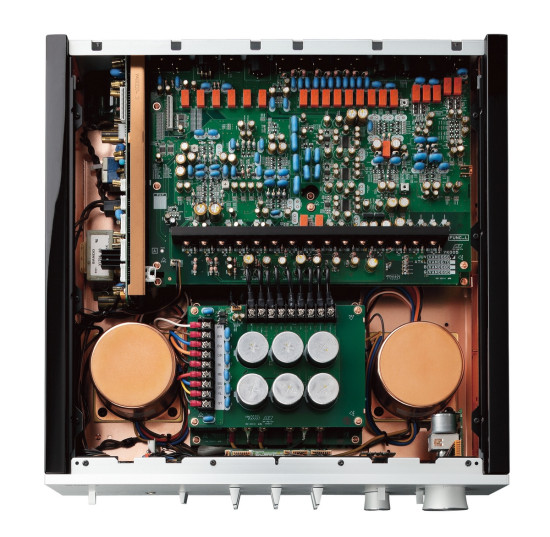

Przedwzmacniacz Yamaha C-5000 - wnętrze
"Pływająca" konstrukcja
Elementem wspólnym dla C-5000 i M-5000 jest także zastosowanie "pływających" konstrukcji. W przedwzmacniaczu projektanci wykorzystali opatentowane rozwiązanie z "pływającym" zasilaniem (podniesioną masą), którego zadaniem jest eliminowanie z sygnału efektów pętli masy. Rozwiązanie to jest stosowane w przedwzmacniaczu gramofonowym, wzmacniaczu wejściowym i stopniach wzmacniacza liniowego. Z kolei w M-5000 w pełni "pływający" obwód wzmacniacza mocy usuwa niepożądany wpływ wahań napięcia i szumu masy.
Yamaha C-5000 i Yamaha M-5000 - transformatory
Źródłem energii, zarówno w przedwzmacniaczu, jak i końcówce mocy, są transformatory toroidalne - dwa w C-5000 oraz jeden w M-5000. Zastosowanie w pierwszym z urządzeń dwóch niezależnych transformatorów, jednego dla lewego i drugiego dla prawego kanału, zapewnia optymalną separację, pozwalając stworzyć scenę dźwiękową, która wiernie odwzorowuje oryginalne źródło.
Ograniczenie wypływu magnetycznego pozwoliło zredukować niekorzystny wpływ transformatorów na sygnał audio. Po szczegółowych badaniach opartych na odsłuchach próbnych, transformatory zostały zamknięte w obudowach pokrytych miedzią, aby rozproszyć strumień magnetyczny i wibracje. Pomaga to również w minimalizowaniu wpływu strumienia w obwodzie gramofonowym.

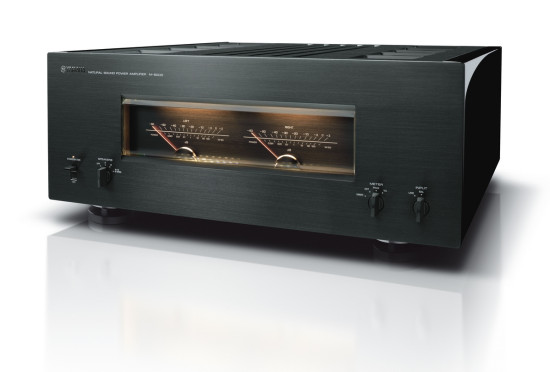

Końcówka mocy Yamaha M-5000

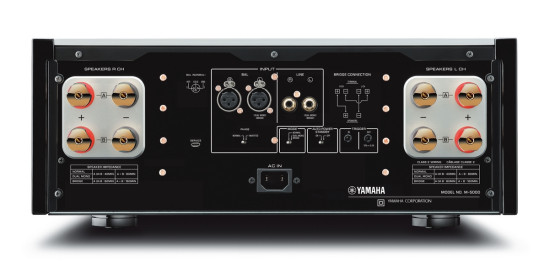

Końcówka mocy Yamaha M-5000 - tylna ścianka

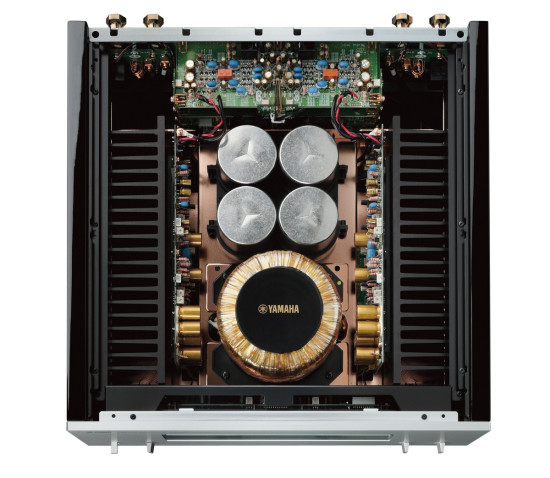

Końcówka mocy Yamaha M-5000 - wnętrze
Z kolei w M-5000 konstruktorzy zastosowali masywny transformator, gwarantujący wysoką wierność odwzorowania dźwięku. Element ten dzięki ograniczeniu wypływu strumienia nie wpływa na otaczające obwody audio i wykorzystuje podstawę z czystego mosiądzu o grubości 3 mm, której zadaniem jest rozpraszanie niepożądanych wibracji.
Zastosowanie miedzianego uzwojenia pozwoliło obniżyć impedancję, znacznie ograniczając straty energii w porównaniu z konwencjonalnymi konstrukcjami. Grube przewody i śrubowe połączenia zasilania pomagają zachować niską impedancję M-5000 - minimalizując stratę energii, która mogłaby zazwyczaj pojawić się w przypadku konwencjonalnych połączeń i grup przewodów.
