VELODYNE
Impact 12 MK II

Podobnie jak pierwszą szóstkę (w poprzednim numerze), również drugą część testu zamyka firma, dla której subwoofery to wąska specjalizacja. REL i Velodyne zdobyły w ten sposób wyjątkowo mocną pozycję, przekonując uniwersalnością swoich konstrukcji, niezwiązanych ściśle z żadnymi zespołami głośnikowymi.

Nasza ocena

Wykonanie
Nowoczesny, elegancki, salonowy wygląd; 12-calowy przetwornik w obudowie zamkniętej.
Laboratorium
Standardowe regulacje, wejścia niskopoziomowe i głośnikowe, również wyjścia głośnikowe (czasami mogą się przydać). Wąski zakres regulacji górnej częstotliwości granicznej (80–120 Hz) dopasowany do współpracy z "satelitami".
Brzmienie
Dobry poziom maksymalny (110 dB), dolna częstotliwość graniczna w zakresie 24–28 Hz (zależna od górnej).
Artykuł pochodzi z Audio

Argument takiej "ekskluzywności" przemawia mniej lub bardziej, zwłaszcza gdy szukamy subwoofera do kolumn głośnikowych firm, które subwooferów w ogóle nie mają w swoich ofertach (chodzi przede wszystkim o małych producentów), również gdy z jakichś powodów subwoofer tej samej firmy zupełnie nam nie pasuje, albo... właśnie gdy sądzimy, że zdecydowanie najlepsze subwoofery mogą robić tylko ci, którzy nie zajmują się niczym więcej. Albo gdy bez takich uprzedzeń i ślepej wiary, znajdujemy tutaj właśnie coś idealnie pasującego do naszych potrzeb i wyobrażeń.

Przecież samo ograniczenie asortymentu nie czyni z żadnego producenta prawdziwego eksperta. Jednak Velodyne uczciwie sobie zapracowało na renomę, zajmując się tym tematem od prawie czterdziestu lat!

Velodyne - oferta subwooferów

Firma powstała w 1983 roku, jeszcze przed epoką kina domowego, kiedy subwoofery nie odgrywały tak wielkiej roli, jednak w Ameryce były już potrzebne i intensywnie rozwijane, a pierwszy subwoofer Velodyne (ULD18) wyróżnił się wyjątkowym jak na owe czasy zaawansowaniem, zawierając układ serwo oparty na czujniku przyspieszeniowym, który kontrolował ruch membrany dla redukcji zniekształceń liniowych i nieliniowych.

Potem przyszły kolejne innowacje, m.in. zdalne sterowanie (Velodyne wprowadziło je jako pierwsza firma), wzmacniacze w klasie D, equalizacja, technika cyfrowa, automatyzacja, systemy zabezpieczeń... Firma uzbierała tyle patentów, ile za technikę subwooferową nie mają wszyscy inni producenci razem wzięci. Wystarczy dla zachęty?

Zejdźmy na ziemię... Nie będziemy obiecywać cudowności w subwooferze za 2700 zł, ale jeszcze chwila, przedstawmy krótko bieżący program Velodyne.

Na szczycie oferty są trzy modele Digital Drive Plus, z głośnikami 10-, 12-, 15- i 18-calowymi, w cenach od 18 000 do 30 000 zł, z ośmiopunktową korekcją charakterystyki i ekstremalnie niskimi zniekształceniami – poniżej 0,5%.

Czytaj również: Podłączenie "głośnikowe" subwoofera - do czego służy?

Opis

W serii SPL Ultra znaleźliśmy tylko jeden model – z 12-calowym przetwornikiem, nieco prostszą, siedmiopunktową korekcją, za 9000 zł; a w serii Wi-Q dwa modele, z przetwornikami 10-calowym i 12-calowym, pięciopunktową korekcją, zdalnym sterowaniem (mają je również wymienione droższe subwoofery) i jak wskazuje symbol – z transmisją bezprzewodową, w cenach 3600 zł i 4600 zł.

Awangardowy, najmniejszy w ofercie subwooferek Microvee mkII, wyposażony w 18-cm przetwornik i parę tej samej wielkości membran biernych, kosztuje 5000 zł, bo jest to konstrukcja na swój sposób "wyczynowa", a jej obudowa jest w całości wykonana z aluminium. No i wreszcie nasz przegląd zamykają, a ofertę otwierają dwa modele serii Impact mkII – z przetwornikami 10-calowym i 12-calowym.

Te są już dość "zwyczajne", nie zawierają ani equalizacji, ani zdalnego sterowania, ale transmisję bezprzewodową można dodać dzięki modułowi Wi-Connect (za ok. 1000 zł).

Czytaj również: Czy membrana bierna jest lepsza niż bas-refleks?

Tutaj wyjątkowym dodatkiem są wyjścia na zaciskach głośnikowych (towarzyszące wejściom).
Tutaj wyjątkowym dodatkiem są wyjścia na zaciskach głośnikowych (towarzyszące wejściom).

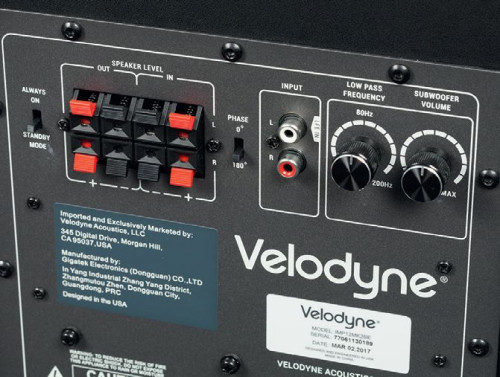

Velodyne Impact 12 MK II - zestaw przyłączeniowy

W zestawie przyłączeniowym oprócz wejść RCA są też wejścia głośnikowe (na zaciskach sprężynkowych), ponadto w takim standardzie przygotowano też wyjścia. Czemu mogą one służyć?

Sygnał na nich nie jest filtrowany w żaden sposób, tylko "przenoszą" one sygnał z zacisków wejściowych, a więc jest to dokładnie taki sam sygnał, jaki mamy na zaciskach zewnętrznego wzmacniacza systemu, co pozwala przerzucić sygnał do drugiego subwoofera, a w pewnych sytuacjach może ułatwić podłączenie kolumn - gdy bliżej im do subwoofera niż do wzmacniacza (chodzi przede wszystkim o odległości).

Co prawda to elektrycznie mało eleganckie, bo sygnał musi wtedy przejść przez kolejne styki, więc wykorzystywane jest w sytuacjach awaryjnych i dzisiaj rzadko spotykane, ale obecność takiej opcji na pewno nie jest wadą – nie ogranicza możliwości innych, typowych połączeń.

Czytaj również: Co różni głośniki stosowane w subwooferach od głośników niskotonowych stosowanych w kolumnach?

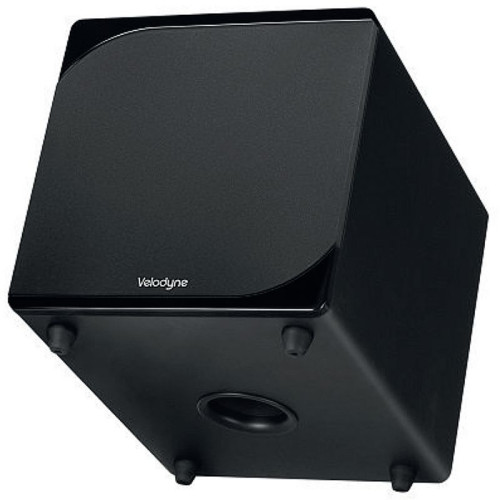

Głośnik z przodu, a bas-refl eks w dolnej ściance – wśród wielu możliwych konfi guracji taka jest najpopularniejsza. Nóżki i tak są potrzebne, a powstający wtedy prześwit pozwala odprowadzić ciśnienie; otworu nie trzeba upychać z przodu ani z tyłu, tylko można dyskretnie schować bez żadnej szkody dla działania.
Głośnik z przodu, a bas-refl eks w dolnej ściance – wśród wielu możliwych konfi guracji taka jest najpopularniejsza. Nóżki i tak są potrzebne, a powstający wtedy prześwit pozwala odprowadzić ciśnienie; otworu nie trzeba upychać z przodu ani z tyłu, tylko można dyskretnie schować bez żadnej szkody dla działania.

Jest to wyjście o zastosowaniu zupełnie innym niż w subwooferze SVS, gdzie na dodatkowej parze RCA przygotowano wyjście sygnału odfiltrowanego górnoprzepustowo, ale odsyłanego do wejść końcówki mocy, a nie do kolumn.

Gdyby chcieć wysłać do kolumn sygnał odfiltrowany górnoprzepustowo, trzeba by zainstalować odpowiednie filtry pasywne, a to już bardziej skomplikowane i kosztowne.

Płynnej regulacji poziomu i filtrowania towarzyszy skokowy przełącznik fazy. Wzmacniacz (w klasie D) ma moc 165 W RMS. To konstrukcja bas-refleks, z głośnikiem na froncie i otworem w dolnej ściance, a więc skonfigurowana dość typowo, jednak trochę nietypowe są proporcje obudowy.

Velodyne Impact 12 MK II - budowa

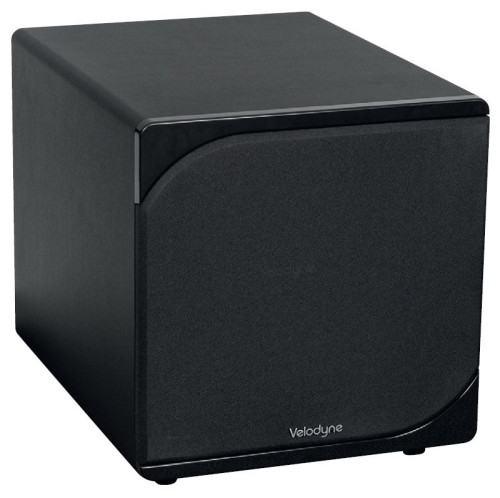

Front Velodyne Impact 12 MK II ograniczono do wymiarów wynikających ze średnicy zastosowanego przetwornika (z małym zapasem, podobnie jak w SB-1000), "nadrabiając" głębokością, która sięga prawie 50 cm.

Pamiętajmy że to bas-refleks, więc konstruktor nie mógł pozwolić sobie na takie ograniczenie objętości, jakie możliwe było w zamkniętym SVS SB-1000, ale chciał uczynić subwoofer możliwie eleganckim. Służy temu również filuterna maskownica, której dolna i górna krawędź kończą się łukami, pozostawiając odsłonięte błyszczące paneliki dodane do frontu.

Podczas gdy większość dużych subwooferów wygląda surowo, starając się raczej nie zwracać "dodatkowo" naszej uwagi, Impact 12 mkII trochę się do nas "uśmiecha", nie chce być pomylony ze skrzynią na kartofle.

W polu bliskim

Charakterystyki przetwarzania pełnozakresowych zespołów głośnikowych mierzymy metodą kombinowaną – zakres średnio-wysokotonowy (powyżej 250 Hz) metodą MLS, z odległości od 1–2 m (w zależności od rodzaju konstrukcji), a niskie częstotliwości – w polu bliskim (z mikrofonem w odległości tylko około 1 cm).

Niskie częstotliwości trudno mierzyć metodą MLS z większej odległości, bowiem dolna częstotliwość graniczna tej metody jest powiązana z czasem, w jakim do mikrofonu dotrą odbicia powstające w pomieszczeniu (niskie częstotliwości można mierzyć z większej odległości, ale w otwartej przestrzeni, której warunki symuluje komora bezechowa, i to też nie byle jaka).

Czytaj również: Po co wyjścia z subwoofera?



Z drugiej strony nie jest możliwe zastosowanie pomiaru w polu bliskim dla zakresu średnio-wysokotonowego, bowiem nawet pojedynczy przetwornik średniotonowy czy wysokotonowy, ze względu na relację długości promieniowanych fal do geometrii membrany, pokazałby różne charakterystyki z różnych odległości, a tym bardziej dla całego zespołu głośnikowego, na którego wypadkową charakterystykę składają się indywidualne charakterystyki poszczególnych głośników, wchodzące ze sobą w różne relacje ampliudowo-fazowe w zależności od osi pomiaru.

Ze źródłami niskich częstotliwości nie ma takich problemów, w dodatku nie ma istotnego znaczenia, do której części membrany zbliżamy mikrofon – różnice między charakterystykami zmierzonymi dla różnych punktów ujawniłyby się dopiero w zakresie średnich częstotliwości.

Większej wprawy wymaga ustalenie wypadkowej charakterystyki w zakresie niskich częstotliwości, gdy źródłem promieniowania jest nie tylko głośnik (jak w obudowie zamkniętej), ale też bas-refleks lub membrana bierna. Ale i to nie wymaga ustawiania mikrofonu w większej odległości i w jakiejkolwiek pozycji pośredniej (pomiędzy głośnikiem a np. otworem).

Czytaj również: Regulacja fazy w subwooferach - płynna czy skokowa?

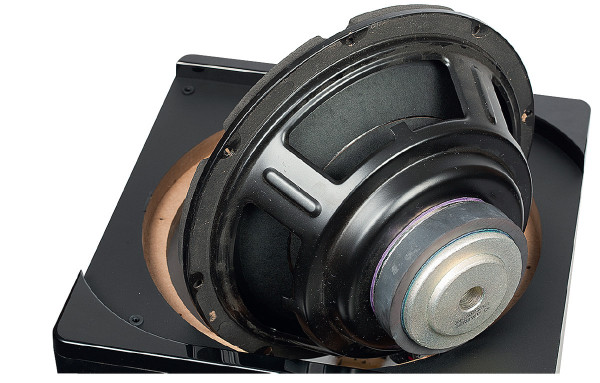

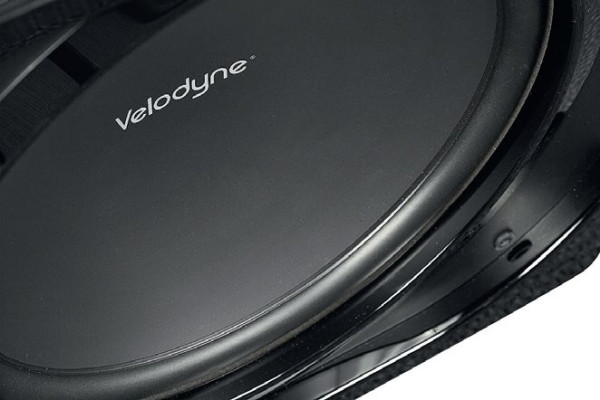

Membrana ma formę „miski” połączonej ze stożkiem prowadzonym przez 2-calową cewkę.
Membrana ma formę "miski" połączonej ze stożkiem prowadzonym przez 2-calową cewkę.

Każde z tych źródeł mierzymy oddzielnie (z minimalnej odległości) i ich charakterystyki sumujemy do wypadkowej, a system uwzględnia zarówno amplitudę, jak i fazę.

Wspomnianej wprawy wymaga jednak skorelowanie poziomów (ciśnienia z głośnika i z otworu) - to trzeba przeprowadzić ręcznie, a do tego potrzebna jest wiedza na temat zasady działania tego typu systemów.

Wszechkierunkowo

W pomiarach subwooferów nie uwzględniamy charakterystyk kierunkowych, a więc nie mierzymy charakterystyk przetwarzania pod różnymi kątami. W ogóle trudno mówić o tym, na jakiej osi wykonany jest pomiar, bowiem jest to tzw. pomiar w polu bliskim – mikrofon znajduje się w odległości ok. 1 cm od membrany (tak niewielkiej, jak tylko na to pozwala amplituda jej pracy), czego powody wyjaśniamy na następnej stronie.

Niskie częstotliwości, ze względu na duże długości fali, znacznie większe nawet od wymiarów dużego głośnika niskotonowego i jego obudowy, rozchodzą się wszechkierunkowo (falą kulistą), co jest zresztą podstawowym powodem umożliwiającym w ogóle stosowanie systemów subwooferowych.

Nie ma więc wielkiego znaczenia, czy głośnik niskotonowy jest skierowany wprost na słuchacza, czy trochę w bok, przecież może znajdować się nawet w dolnej ściance... Nie ma więc potrzeby precyzyjnego "wycelowania" subwoofera w miejsce odsłuchowe, co nie znaczy, że w ogóle nie ma znaczenia miejsce, w którym się znajduje.

Specyfikacja techniczna

VELODYNE Impact 12 MK II
Dolna częstotliwość graniczna 24-28
Wymiary 38,5 x 36 x 48
Zakres regulacji filtrowania (-6 dB) [Hz] 80-120
Poziom maksymalny (1m) [dB] 110
Wymiary: wys./szer./gł., W przypadku urządzeń testowanych w AUDIO wartość mierzona.
Laboratorium
Laboratorium Velodyne Impact 12 MK II

Oznaczenia regulatora górnej częstotliwości granicznej są takie same jak w subwooferze SPL-120 Klipscha, podobne są też podawane dolne częstotliwości graniczne, ale zmierzone charakterystyki okazują się zupełnie inne.

Wygląda na to, że w przypadku HTS 12 nie wprowadzono korekcji charakterystyki częstotliwościowej innej niż tylko filtrowanie dolnoprzepustowe (regulowane), które swoją drogą osiąga bardzo wysokie nachylenie w pasmie zaporowym.

Dlatego przy najwyższym ustawieniu (oznaczonym LFE) powstaje wyraźny garb przy 50–60 Hz (krzywa czerwona), podobnie wyglądałaby charakterystyka nisko i ostro filtrowanej sekcji niskotonowej pasywnego zespołu głośnikowego.

Na skutek tego nie tylko górna częstotliwość graniczna jest dość niska (100 Hz), ale i dolna częstotliwość graniczna jest dość wysoka (30 Hz), jeżeli spadek -6 dB będziemy "odliczać" od tego wierzchołka.

Coraz niższe filtrowanie dolnoprzepustowe będzie obniżać zarówno górną, jak i dolną częstotliwość graniczną. Przy lewym skrajnym ustawieniu (oznaczonym 40 Hz) wynoszą one odpowiednio 55 i 21 Hz (tym razem względem szczytu przy 30 Hz, krzywa czarna).

To najładniejsza charakterystyka w tym zestawie, odpowiednia do współpracy z większością kolumn. Pozostałe dwie (zielona i niebieska) odpowiadają ustawieniom regulatora w pozycjach 80 i 120 Hz.

Ze względu na specyfi czny kształt charakterystyki LFE, oddziaływanie na nią fi ltrowania dolnoprzepustowego z procesora AV może nie być wystarczające (najniższy bas pozostanie trochę "w tyle” za średnim), warto spróbować ręcznego ustawienia gdzieś pomiędzy oznaczeniami 40 i 80 Hz.

Poziom maksymalny to 113 dB, jeden z trzech najlepszych wyników tego testu, ale HTS 12 zawdzięcza go trochę właśnie podbiciu przy 50–60 Hz – pomiar ten przeprowadzamy zawsze przy najwyższym filtrowaniu, częstotliwością 50 Hz.
