WILSON AUDIO
Sabrina X

Historia niektórych hi-endowych marek głośnikowych rozpoczynała się od wyrafinowanych podstawkowych "monitorów", a z upływem czasu ich oferta rozszerzała się o coraz większe konstrukcje wolnostojące. Kierunek ewolucji Wilson Audio był dokładnie przeciwny: pierwszym dziełem był sięgający od podłogi do sufitu wieloczłonowy system WAMM.

Nasza ocena

Wykonanie
W ogólnym schemacie konwencjonalny układ trójdrożny z proporcjonalnie dobranymi przetwornikami w klasycznej aranżacji, z tradycyjnymi materiałami membran (celuloza, jedwab). Oryginalne fi rmowe rozwiązania w kształcie obudowy, jej materiale (kompozyt X), precyzyjnym wykonaniu i strojeniu. Dużo wersji kolorystycznych, lakierowanie na wysoki połysk. Najmniejsze wolnostojące Wilson Audio trzymają klasę.
Laboratorium
Charakterystyka zrównoważona. Czułość 89 dB, impedancja znamionowa 4 Ω, z 2,6-omowym minimum. Umiarkowane rozciągnięcie basu (-6 dB przy 38 Hz) z dobrym impulsem.
Brzmienie
Charakterystyka zrównoważona. Czułość 89 dB, impedancja znamionowa 4 Ω, z 2,6-omowym minimum. Umiarkowane rozciągnięcie basu (-6 dB przy 38 Hz) z dobrym impulsem.
Artykuł pochodzi z Audio

Pochylenie, wyrównanie, zgranie... Czego, jak i po co?

Producent obiecuje następujący efekt: "Kiedy cały układ przetworników zostanie wyrównany czasowo – tak aby natarcie transjentów z każdego przetwornika docierało do uszu słuchacza w tym samym czasie – osiągamy gruntowną poprawę dynamiki, detali harmonicznych, przejrzystości, a także wszystkich innych istotnych parametrów jakości dźwięku. (...).

Regulowane moduły przetworników w większych konstrukcjach Wilsona są stosowane w celu zapewnienia jak najlepszej kontroli wyrównania czasowego, w wielu różnych otoczeniach odsłuchowych.

Niemniej, w pojedynczej obudowie głośnika, takiej jak w przypadku Sabriny, koncepcja wyrównania czasowego ma wciąż istotne znaczenie. Zestaw przetworników w Sabrinie został zoptymalizowany czasowo pod kątem typowego pomieszczenia odsłuchowego (stąd bierze się nachylenie frontowej części głośnika)".

Jak wynika z pomiarów, wyrównanie czasowe nie jest tutaj skojarzone z taką samą polaryzacją wszystkich przetworników, są one podłączone "naprzemiennie" – średniotonowy jest w polaryzacji przeciwnej do wysokotonowego i niskotonowego.

Oznacza to, że odpowiedź na skok napięcia nie jest idealna (trójkątna), bowiem niemal zaraz po dodatnim transjencie pochodzącym od głośnika wysokotonowego odpowiedź "przelatuje" na stronę ujemną (przechodząc w zakres średnich tonów), a potem z powrotem na stronę dodatnią i tam jest już powoli wygaszana w zakresie niskich częstotliwości. Jeżeli cały system odwraca fazę (np. wzmacniacz), to będziemy mieli "lustrzane odbicie" tej odpowiedzi (najpierw transjent ujemny itd.).

Czytaj również: Dlaczego postuluje się, aby charakterystyka przetwarzania urządzeń była płaska, skoro charakterystyka czułości ucha ludzkiego płaska wcale nie jest?

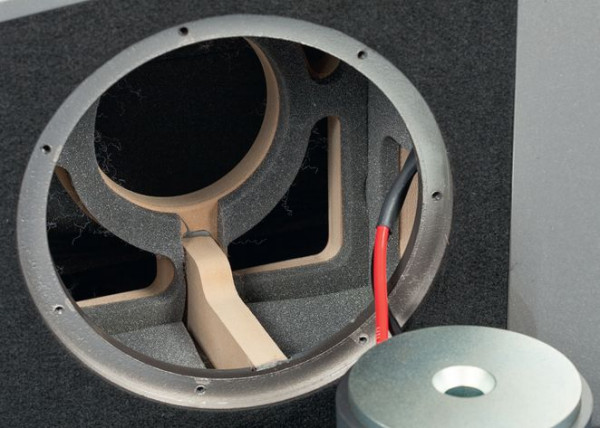

Wewnętrzne wzmocnienia wycięto z MDF-u, ale całą zewnętrzną skorupę obudowy wykonano z kompozytu X.
Wewnętrzne wzmocnienia wycięto z MDF-u, ale całą zewnętrzną skorupę obudowy wykonano z kompozytu X.

Mimo takiej "niekonsekwencji", a nawet dzięki niej, charakterystyka częstotliwościowa przechodzi dostatecznie płynnie przez częstotliwości podziału. Gdyby wraz z zastosowanymi filtrami zmienić polaryzację średniotonowego (na zgodną z sąsiednimi głośnikami), na charakterystyce powstałyby głębokie zapadłości w zakresie częstotliwości podziału.

Właśnie takie wzajemne spolaryzowanie, jakie zastosowano w Sabrinie X (i w wielu konstrukcjach trójdrożnych), ostatecznie prowadzi do uzyskania zgodności fazowej między poszczególnymi sekcjami tam, gdzie to najważniejsze – w zakresach ich współpracy.

Odwrócenie polaryzacji średniotonowego koryguje bowiem przesunięcia fazy wprowadzone przez filtry; wyrównanie odległości od poszczególnych przetworników do słuchacza tego nie załatwi, chociaż też wpływa na charakterystykę fazową i jest uwzględnione w strojeniu filtrów i ustalonych polaryzacjach. To naczynia połączone.

Czasami to właśnie "wyrównanie czasowe" zmusza, przy wybranym rodzaju filtrów, do odwrócenia polaryzacji jednego z przetworników, czasami pozwala tego uniknąć (ale nie w tym przypadku). Nie ma jednego schematu, każda sytuacja jest inna poprzez różne charakterystyki amplitudowe i fazowe poszczególnych sekcji.

Konstruktorzy też mają różne priorytety. Dla większości jest nim wyrównanie charakterystyki, chociaż mogą do tego przykładać różną wagę – jedni będą w tym celu nieprzytomnie komplikować zwrotnicę, podporządkowując temu celowi zarówno ustawienie przetworników, jak i wzajemną ich polaryzację.

Wielu przyjmie za wygodny punkt wyjścia ustawienie głośników na pionowej ściance, zaś później będzie dopasowywać pozostałe zmienne; większość nie zaprojektuje (choćby nawet potrafiła) bardzo rozbudowanej zwrotnicy, aby cyzelować charakterystykę z dokładnością do 1 dB, bo nie warto tego robić, niektórzy połączą dobre wyrównanie (lub jakiś zamierzony kształt charakterystyki) z wyrównaniem czasowym, inni – ze zgodną polaryzacją wszystkich przetworników.

Niektórzy pójdą na większe kompromisy w charakterystyce przetwarzania, np. aby utrzymać zgodną polaryzację i proste filtrowanie przynajmniej niektórych sekcji (robi tak np. Bowers & Wilkins), nieliczni poświęcą charakterystykę przetwarzania dla zgodnej polaryzacji, wyrównania czasowego i prostych filtrów. To, co zrobią, zależy od tego, na jakie brzmieniowe problemy są wyczuleni, jak bardzo przywiązali się do jakiejś "idei", jak wysokie są ich kompetencje.

Jednoczesne osiągnięcie wyrównanej charakterystyki, wyrównania czasowego i zgodnej polaryzacji też jest możliwe – i to razem z filtrami 1. rzędu – ale w praktyce wymaga bardzo skomplikowanej zwrotnicy, zawierającej wiele obwodów korekcyjnych, doprowadzających zbocza akustyczne dokładnie do 6 dB/okt, co zapewnia płynne przejścia amplitudowe i fazowe.

Czytaj również: <a title="Czy 50-watowym wzmacniaczem można uszkodzić 200-watowe kolumny?" href="/vademecum/faq/audio-wspolpraca-zespolow-glosnikowych-ze-wzmacniaczami/18367-czy-50-watowym-wz

Specyfikacja techniczna

WILSON AUDIO Sabrina X
Moc wzmacniacza [W] min.50
Wymiary [cm] 102,5 x 30,5 x 3
Rodzaj głośników W
Impedancja (Ω) 4
Czułość (2,83 V/1 m) [dB] 89
Wymiary: wys./szer./gł., W przypadku urządzeń testowanych w AUDIO wartość mierzona.
Laboratorium
Laboratorium Wilson Audio Sabrina X

Zmierzona charakterystyka częstotliwościowa mogłaby być publikowana w podręcznikach... Jednak nie dlatego, aby była "podręcznikowo" wzorcowa, lecz dlatego, że jest przeciętna; odbijają się na niej problemy dość typowe dla większości zespołów głośnikowych, choć w szczegółach indywidualne dla każdej konstrukcji. Nie jest ani nadzwyczaj piękna, ani niepokojąca.

Po takiej charakterystyce można się spodziewać - w teście odsłuchowym - tylko i aż niezłego zrównoważenia, wszystkie inne problemy i atuty pozostają nieujawnione. Wyraźnie widoczne nierównomierności mogą zniechęcić tylko początkujących... Nie są wcale bardzo duże na tle zjawisk dotykających głośniki, jak i złożonej czułości naszego słuchu.

Każda zmiana na charakterystyce, już rzędu 1-2 dB, jest słyszalna; nie wiadomo jednak z góry, w jaki dokładnie sposób. Brzmienie wcale nie musiałoby się okazać w odbiorze każdego słuchacza lepsze, gdyby wypełnić osłabienie przy 3 kHz; zarówno ze względu na samą charakterystykę przenoszenia, jak też inne zjawiska, w tym pomiarze niewidoczne. Czy jednak wykonywanie takich pomiarów jest bezcelowe?

To ciekawe, że przeciwnicy pomiarów nie mogą obok nich przejść obojętnie... A wielu pasjonatów techniki głośnikowej z przyjemnością je analizuje, szukając nieoczywistych związków między nimi a brzmieniem, czasami podziwiając umiejętności konstruktora wygładzającego charakterystykę, chociaż nie musi to być gwarancją idealnego brzmienia, a czasami dziwiąc się, że dźwięk jest całkiem przyjemny, chociaż charakterystyka mocno pofalowana...

Charakterystyka Sabriny X nie jest żadnym z tych przypadków, nie budzi większych emocji, ale ją też można "zrozumieć". Widać, że skraje pasma nie zostały wyeksponowane, a przejście średnich i wysokich częstotliwości (wspomniane okolice 3 kHz) jest osłabione delikatnie, mniej niż to często widzimy, i zwykle jest to celowe działanie konstruktorów. Zanim przejdziemy do szczegółów, wyjaśnijmy, że oś główną ustaliliśmy na wysokości 95 cm - nieco poniżej pozycji głośnika wysokotonowego.

Charakterystyki zmierzone na różnych osiach rozchodzą się w stopniu umiarkowanym, ale warto to zjawisko wziąć pod uwagę. Relatywnie najwyższy poziom w zakresie kilku kHz pojawia się na krzywych z osi 0º i -7º (a więc gdy usiądziemy nisko), a pod kątem +7º rysuje się wyraźniejszy dołek przy 3,5 kHz (wciąż raczej niegroźny, ale jeżeli się go boimy, nie siadajmy wysoko, jednak w dużej odległości znalezienie się na tej osi jest mało prawdopodobne).

Umiarkowany (wyrównany) poziom wysokich tonów sugeruje potrzebę skręcenia kolumn na miejsce odsłuchowe, lecz nie musimy tego robić dokładnie - bardzo dobre rozpraszanie zastosowanej kopułki zapewnia praktycznie identyczny przebieg pod kątem 15º, dopiero pod kątem 30O widać większą stratę. Ramka maskownicy została starannie wyprofilowana, mimo to widać jej wpływ - lokalne osłabienia przy 2,5 kHz i 5,5 kHz; lepiej ją zdjąć, chociaż nie jest to warunek krytyczny.

Producent zapowiada utrzymanie charakterystyki w tolerancji +/-3 dB i warunek ten zostaje spełniony dla charakterystyk z osi 0º, 15º i -7º, ale podane częstotliwości graniczne (31 Hz i 23 kHz) wymagają już komentarza. Zmierzona charakterystyka mieści się w takiej ścieżce od 40 Hz, natomiast przy 31 Hz mamy spadek już około 10 dB (względem poziomu średniego); producent dodaje jednak, że warunki pomiaru są określone jako "Room Average Response", a więc nie chodzi o pomiar w otwartej przestrzeni (czy jej symulację).

Odbicia od dużych twardych powierzchni w pokoju odsłuchowym mogą skorygować charakterystykę nawet o "ładnych" kilka decybeli, w praktyce więc łatwo usłyszymy dźwięki z okolic 30 Hz, chociaż porównywanie możliwości Sabriny X i innych kolumn w tym zakresie wymaga ustalenia niezmiennych warunków pomiaru; my zwykle zwracamy uwagę na spadek -6 dB względem poziomu średniego, a ten pojawia się przy ok. 38 Hz. Sabrina X nie jest więc rekordzistką w rozciągnięciu basu, o czym przesądza dość wysokie strojenie bas-refleksu.

Poziom średni to 89 dB, uzyskany przy napięciu 2,83 V. Producent podaje 87 dB, ale przy mocy 1 W. W naszym pomiarze moc była wyższa, bowiem impedancja znamionowa Sabriny X jest niższa od 8 Ω. A jaka dokładnie? Minima w zakresie najniższych częstotliwości (między bas-refleksowymi wierzchołkami i przy 10 Hz) leżą powyżej 5,5 Ω, natomiast przy 135 Hz pojawia się minimum o wartości 2,6 Ω.

Formalnie nie pozwala ono uznać impedancji znamionowej 4 Ω, jaką deklaruje producent, zgodnie z normami powinna ona być określona jako 3 Ω... Ale takiego "nominału" w praktyce się nie stosuje, więc zgodzimy się na 4 Ω i pochwalimy producenta za taką deklarację - są tacy, którzy wraz z takim minimum podają 8 Ω...

Powodem takiego spadku impedancji w tym zakresie jest zapewne sposób filtrowania - niskotonowego i średniotonowego, których działanie "zachodzi" na siebie. Jak wynika z oryginalnych oznaczeń ScS, głośnik średniotonowy jest 8-omowy, głośnik niskotonowy nie jest oznaczony, ale można się spodziewać, że konstruktor wybrał wersję 4-omową, co tłumaczyłoby impedancję wypadkową całego systemu przy ok. 200 Hz, chociaż do wyjaśnienia pozostaje wtedy dość wysoki poziom minimum między bas-refleksowymi wierzchołkami, co jednak da się wytłumaczyć znaczącą rezystancją cewek filtra dolnoprzepustowego, która w tym przypadku wcale nie musi być przeszkodą dla dobrej "kontroli" basu - 4-omowa wersja 22-cm Revelatora ma odpowiednie parametry wyjściowe (bardzo niski Qts), aby skorygować je zewnętrzną rezystancją szeregową.

Pomiary wskazują, że kształt charakterystyki ciśnienia z otworu bas-refleks jest modelowy, z wyraźnie zaznaczonym, ale łagodnym wierzchołkiem leżącym blisko częstotliwości rezonansowej obudowy, co zapowiada dobrą odpowiedź impulsową (w zakresie niskich częstotliwości).

Takie strojenie basu jest więc "odporne" na niski współczynnik tłumienia ze strony podłączonego wzmacniacza - bas straci na definicji, ale ma z czego tracić i wciąż będzie przyzwoicie prowadzony.

Podsuwałoby to na myśl wzmacniacze lampowe... Te jednak nie polubią takiego spadku impedancji, wymaga on raczej mocnych tranzystorów. Producent nie podaje ani mocy znamionowej, ani zakresu mocy rekomendowanego wzmacniacza, jedynie minimalną moc wzmacniacza - 50 W.

Nie znaczy to, że z niższą mocą Sabrina X nie zagra, przecież warunek posiadania wzmacniacza 50 W nie jest tożsamy z koniecznością jego pełnego wysterowania, to raczej rekomendacja zdroworozsądkowa - moc znamionową Sabriny X, na podstawie zastosowanych przetworników, można szacować w zakresie 150-200 W, więc warto czasami wykorzystać przynajmniej jedną trzecią takich możliwości. Nie jest jednak tak, że dopiero 50 W "obudzi" te głośniki i zapewni wysoką jakość dźwięku.
