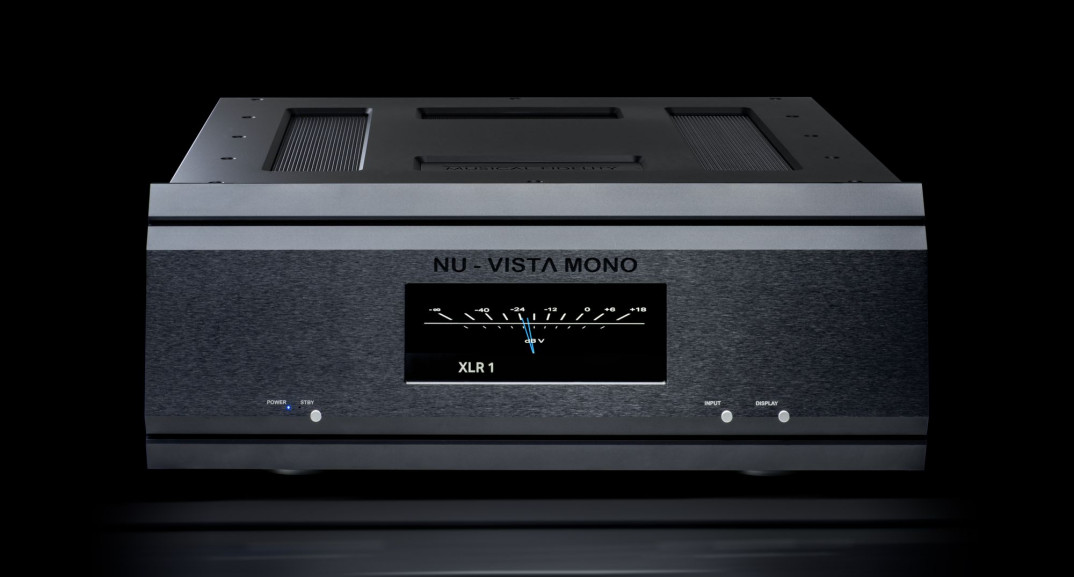

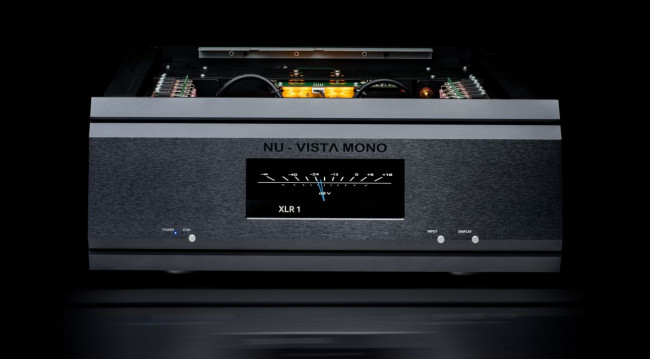

Po raz pierwszy stworzono potężny monoblok w którym połączono, w całkowicie zbalansowanej konstrukcji lampy "Nuvistor" na wejściu i bardzo wydajny tranzystorowy stopień końcowy. Urządzenia charakteryzuje solidna, masywna obudowa wykonana ze stali i aluminium.

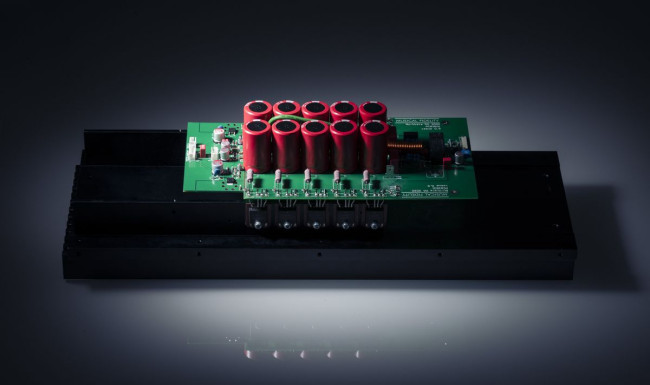

W zbalansowanym buforze wejściowym pracującym w klasie A zastosowano lampy Nuvistor 6S51N. Konstrukcja wzmacniacza końcowego bazuje natomiast na układzie zastosowanym w legendarnym wzmacniaczu Titan 1000W. Odnajdziemy tam dwa "zmostkowane" wzmacniacze mocy posiadające po pięć par tranzystorów skompensowanych temperaturowo o dużej mocy.
Zapewnia to stabilne i niezawodne działanie urządzenia. Zminimalizowana impedancja wyjściowa pozwala na swobodną współpracę z kolumnami głośnikowymi o dowolnej impedancji. Dodatkowo wbudowane dławiki zapewniają minimalizację falowania napięcia zasilającego i redukcję szczytów impulsów prądu.
Czytaj również nasze testy urządzeń Musical Fidelity
NuVista PAM-PSU – zewnętrzny zasilacz
Zewnętrzny zasilacz sieciowy Musical Fidelity NuVista PAM-PSU został umieszczony w identycznej jak wzmacniacz mocy dodatkowej bardzo solidnie wykonanej aluminiowej obudowie. Dzięki temu inżynierowie Musical Fidelity wykorzystali dodatkowe miejsce na rozbudowanie filtrów sieciowych i wyjściowe. To praktycznie całkowicie wyciszyło układ zasilania i sprawiło, że do wrażliwych obwodów audio nie przedostają się żadne artefakty pochodzące z sieci.
W oddzielnym zasilaczu umieszczono duże transformatory, które z natury rzeczy generują drgania mechaniczne i promieniują szkodliwe pola elektromagnetyczne. Zewnętrzna obudowa zapewnia, że znajdują się one jak najdalej od krytycznych obwodów wzmacniacza.
Przyczynia się to w znacznym stopniu do uzyskania świetnego stosunku sygnału do szumu. W zasadzie otrzymujemy całkowitą odporność na wpływ wibracji. To samo można powiedzieć o odporności elektromagnetycznej. Masywna aluminiowa obudowa działa jak klatka Faradaya. Chroni wnętrze urządzenia przed zewnętrznymi polami elektromagnetycznymi, a w ten sposób również zasilany sprzęt high-end.
Specyfikacja techniczna
• Moc wyjściowa: więcej niż 600W na 8 Ω, 1000W na 4 Ω, 1500W w szczycie na 2 Ω
• Napięcie wyjściowe: 69V RMS
• Prąd wyjściowy: 150A (szczyt-szczyt)
• Damping factor: 180
• Stopień wyjściowy: 5+5 para tranzystorów na kanał
• Wzmocnienie: x16 (23,5dB)
• THD+N: <0,003% w paśmie 20-20kHz
• S/N ratio: 108dB – ważone filtrem "A"
• Impedancja wejściowa: 100 kΩ
• Czułość wejściowa dla całkowitego poziomu wyjściowego: 4,3V RMS
• Pasmo przenoszenia: +0,-1dB, 5Hz – 50kHz

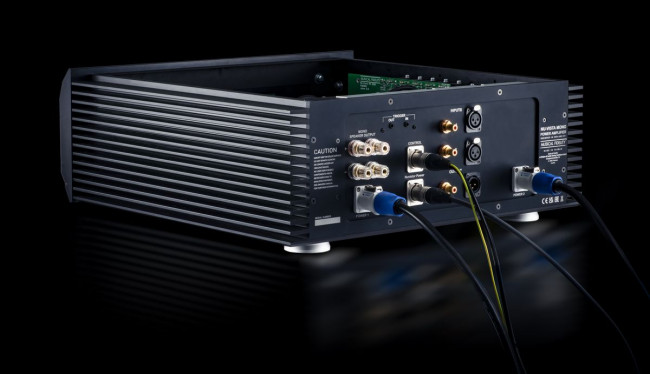

Wejścia-wyjścia
• 4 całkowicie niezależne wejścia : 2x RCA, 2x XLR
• 2 pętle wyjściowe: 1x RCA, 1x XLR
• Wyjście głośnikowe: 2 pary zakręcane, akceptujące wtyki bananowe Ø4mm
• Trigger wejście/wyjście: 3.5 mm mono mini jack
• Trigger: ±5V do ±12V
Źródło: E.I.C
