Ostatnio Copland wprowadził dwa wzmacniacze zintegrowane - CSA 100 oraz CSA 150 - obydwa hybrydowe, a więc z lampowymi przedwzmacniaczami i tranzystorowymi końcówkami mocy, co firma ćwiczyła już wiele razy i od dawna. Kiedyś jednak wzmacniacz był "tylko" wzmacniaczem, a dzisiaj musi być czymś więcej.

Kompetencje nowoczesnej integry sięgają znacznie dalej i w różnych kierunkach, z czego Copland doskonale zdaje sobie sprawę. Połączył więc tradycję ze współczesnością.

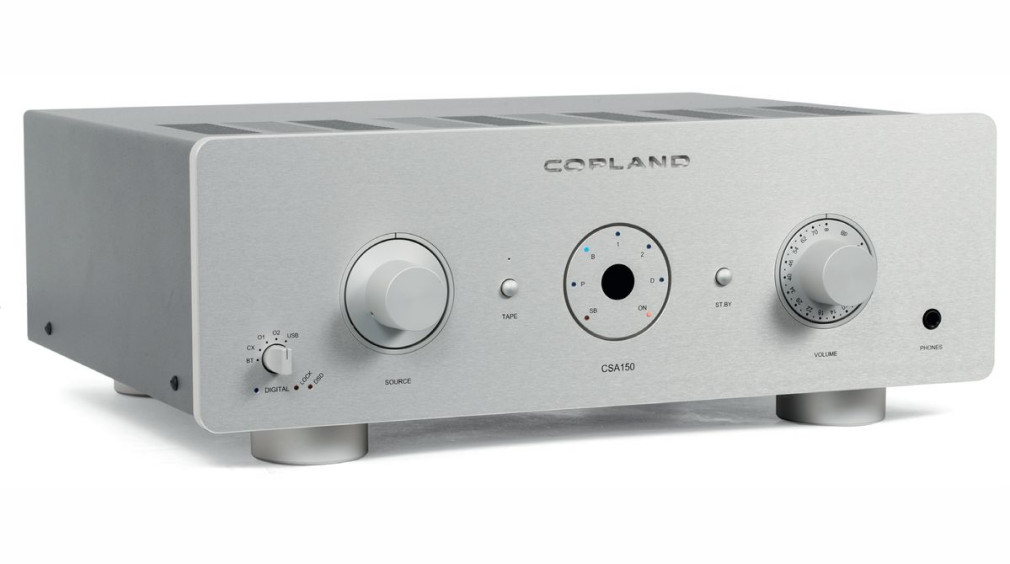

Copland CSA 150 - przednia ścianka

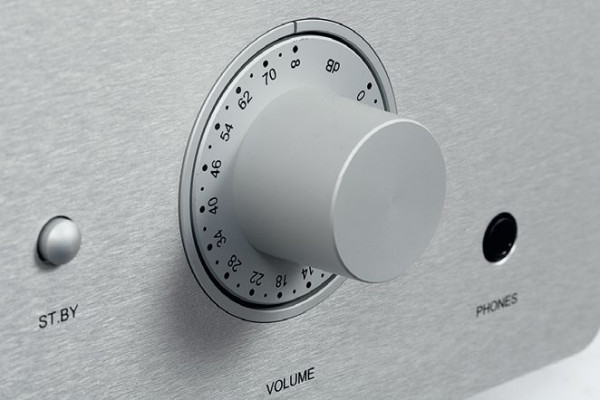

Obudowa wzmacniacza Copland CSA 150 jest duża, z grubym, klasycznie wysuniętym frontem, a na nim typowe dla Coplanda "laboratoryjne pokrętła.

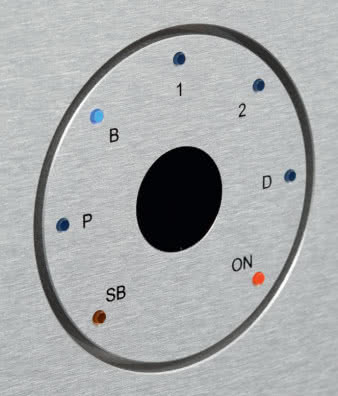

Centralny, okrągły panel pełni rolę wskaźnika źródeł, a środkowe "oczko" przyjmuje sygnały z pilota. Jeden z dwóch małych przycisków to przełącznik zasilania (z trybu czuwania do trybu pracy), drugi uruchamia monitorowanie w ramach pętli rejestratora.

Selektor źródeł przygotowano dość nietypowo. Główne pokrętło jest przeznaczone przede wszystkim dla źródeł analogowych. Dodatkowa pozycja została oznaczona symbolem "D" (od Digital), włącza sekcję cyfrową, a wraz z nią kolejny, mniejszy przełącznik służący już wyłącznie wejściom cyfrowym.

Czytaj również: Jak dzielimy wzmacniacze ze względu na technikę wzmacniania sygnałów?



Po nich poznamy Coplanda – pokrętła prezentują się pięknie i poruszają się z przyjemnym oporem.

Sekcji cyfrowej nie towarzyszy żaden wyświetlacz, a jedynie dwie niewielkie diody. Jedna sygnalizuje synchronizację ze źródłem, druga potwierdzi obecność sygnałów DSD. Integra ma również wyjście słuchawkowe, impedancja wyjściowa jest stosunkowo wysoka - wynosi 40 Ω.

Najbezpieczniej wybierać słuchawki o wysokiej impedancji, a nowoczesne modele (o impedancji w zakresie 16–32 Ω) przynajmniej sprawdzić, czy grają poprawnie (lub tak, jak tego oczekujemy), bo mogą wystąpić zmiany charakterystyki częstotliwościowej. Pilot ma wygodny, opływowy kształt, aluminiową obudowę, precyzyjnie działające przyciski.

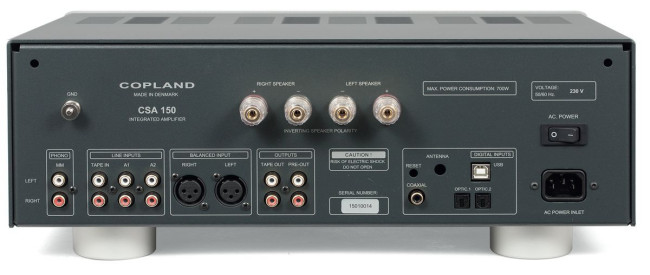

Copland CSA 150 - złącza

Są trzy wejścia liniowe RCA i jedno XLR, wejście gramofonowe (MM) oraz niskopoziomowe wyjścia (RCA) – regulowane oraz stałe. Sekcja cyfrowa to przede wszystkim USB-B, które obsługuje sygnały PCM 32 bit/384 kHz oraz DSD128. Są też dwa złącza optyczne i jedno współosiowe (odpowiednio 24 bit/96 kHz i 24 bit/192 kHz).

 Czytaj również: Jakie są i czym się charakteryzują klasy pracy wzmacniacza?



Złącza analogowe i cyfrowe na wiele okazji, ale bez dodatków instalacyjnych.

Zaślepiony otwór opisano jako "Antenna" – czeka na opcjonalny moduł odbiornika Bluetooth (nawet z obsługą kodowania aptX HD), który nie został jednak zainstalowany w testowanym egzemplarzu.

Mechaniczny wyłącznik na stałe odcina CSA 150 od prądu. Każde uruchomienie wiąże się z ok. 30-sekundowym oczekiwaniem związanym z koniecznością rozgrzania lampowego przedwzmacniacza.

W konstrukcji wzmacniacza Copland CSA 150 widać wyraźne odseparowanie sygnałów analogowych od cyfrowych, chociaż wszystkie układy są zasilane z jednego sporego transformatora toroidalnego (wyjątek stanowi skromniutki blok czuwania z własnym, małym zasilaniem).

Czytaj również: Czym się różni wzmacniacz zintegrowany od wzmacniacza dzielonego?

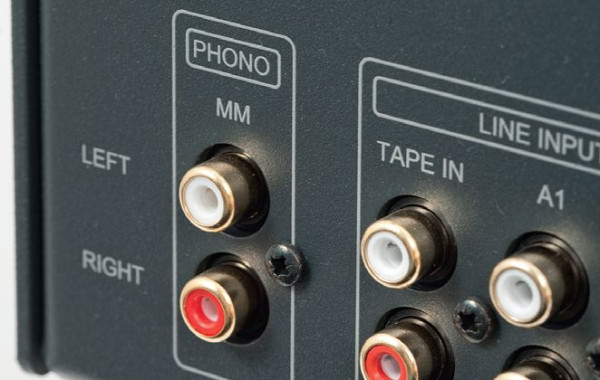

Jest wejście gramofonowe – podstawowe dla wkładek MM

Do przełączania wejść (analogowych) wykorzystano przekaźniki, skromna sekcja gramofonowa bazuje na elementach scalonych. Tuż za nimi widać lampę 6922 - to podwójna trioda niskiej mocy, często spotykana w takiej roli, a jej dostępność sprawia, że nie będzie problemu z serwisem. Można też dokonać apgrejdu, chociaż testowany egzemplarz wyposażono już w cenioną (choć jeszcze nie najdroższą) lampę Electro-Harmonix.

Z przedwzmacniacza sygnał jest przesyłany do modułu regulacji wzmocnienia (z potencjometrem Alpsa) znajdującego się przy przedniej ściance, a potem wraca na główną płytę już w okolice końcówek mocy.

Końcówka mocy zawiera po dwa tranzystory na kanał - pary ON Semiconductor MJL3281/MJL1302 umieszczono na wysokim radiatorze i uruchomiono w klasie AB.

Czytaj również: Co to znaczy zmostkować wzmacniacz?

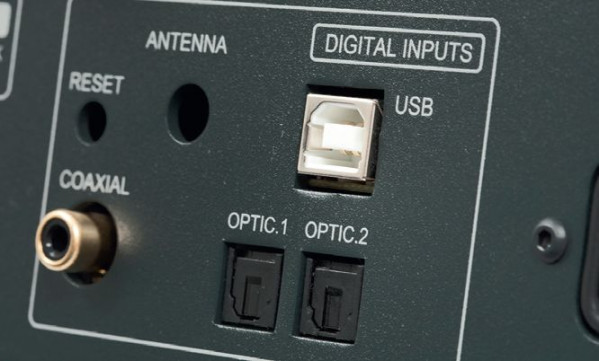

W panelu wejść cyfrowych jest USB-B, opcjonalnie można dokupić kartę Bluetooth.

Copland CSA 150 - odsłuch

Pomysł łączenia lampy z tranzystorem nie jest nowy, lecz sprawdzony i zrozumiały. Przyświecają mu określone cele parametryczno-brzmieniowe, które mają pogodzić zalety obydwu technik, redukując ich ograniczenia.

Gdyby udało się to w stu procentach, takie konstrukcje opanowałyby świat... eliminując wzmacniacze tranzystorowe lub lampowe, które jednak wciąż dominują (zwłaszcza te pierwsze), ale prawdę mówiąc, hybrydy spełniają postawione przed nimi zadania na tyle dobrze, że można się dziwić ich relatywnie niewielkiej popularności.

To z drugiej strony pomaga zachować uprzywilejowaną pozycję tym, którzy w tej technice wyspecjalizowali się już dawno temu. I faktycznie takie konstrukcje wymagają specjalnych umiejętności, więc pewność, że kupujemy hybrydę od fachowca, pomaga również... słuchać jej z większym zaufaniem, ciesząc się ze specjalnych atrakcji, jakie przyniesie, zamiast doszukiwać się w nich ułomności.

Czytaj również: Czy 50-watowym wzmacniaczem można uszkodzić 200-watowe kolumny?

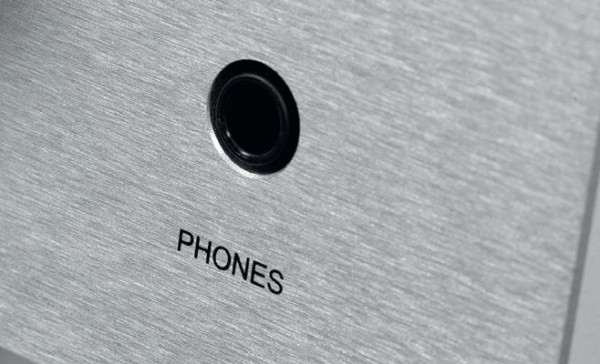

CSA 100 ma wyjście słuchawkowe, ale jego impedancja wyjściowa jest stosunkowo wysoka. W takiej sytuacji nie każde słuchawki zagrają tak, jak potrafią...

Wysoka moc, stabilność pracy w szerokim zakresie obciążeń, dobra kontrola basu – o to zadba wyjściowy stopień tranzystorowy, ale na charakter brzmienia - barwę, przestrzeń itd. - będzie miał duży wpływ lampowy przedwzmacniacz. I o to właśnie chodzi. Tutaj jednak można się zawieść, jeżeli z udziałem lampy kojarzymy tylko ciepło i miękkość.

Przyznam, że nie wiedząc, co siedzi w środku CSA 150, nie odgadłbym, że są tam lampy...Więcej klimatu ma Densen, paleta dostępnych brzmień jest więc bardzo szeroka dla każdej techniki, a końcowe rezultaty zależą od konstruktora i... przypadku.

Copland CSA 150 bardziej kojarzy mi się ze skandynawskim chłodem. Dźwięk jest świeży, przejrzysty, jeszcze nieostry czy jasny i może właśnie delikatne złagodzenie i zaokrąglenie jest udziałem lamp, chociaż nie przechyla to szali, a raczej pozwala utrzymać równowagę.

Czytaj również: Co to jest konstrukcja dual-mono, jakie są jej wady i zalety?

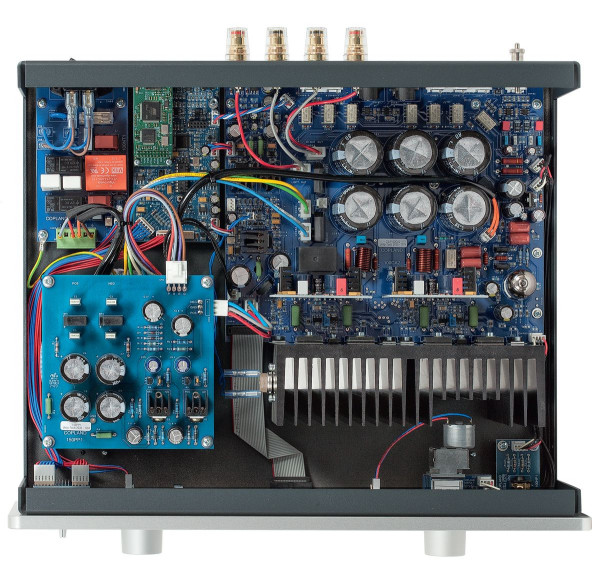

Wnętrze CSA 150 łączy różne techniki: tranzystorową i lampową, analogową i cyfrową.

Chyba jednak nikt – ani miłośnik lampowych wpływów, ani tranzystorowej neutralności – nie będzie zawiedziony charakterem średnich tonów – są bliskie, spójne i dźwięczne. Bez wzmocnienia niskich rejestrów, jednak z dobrą soczystością i plastycznością sprawdzają się nie tylko w wokalach, nawet nie tylko w instrumentach akustycznych.

Chropowatości i ostrości są trochę wygładzone, ale nie zmatowione. Wysokie tony – dźwięczne, błyskotliwe, trochę słodkie, trochę... metaliczne, mają całkiem sporo do pokazania, nie chowają się za średnicę.

Za to bas jest już typowo tranzystorowy i można traktować to jako komplement, chociaż nie każdy i nie od razu ucieszy się z jego "zorganizowania".

Czytaj również: Dlaczego nie można podłączać kolumn 4-omowych do wzmacniaczy 8-omowych?

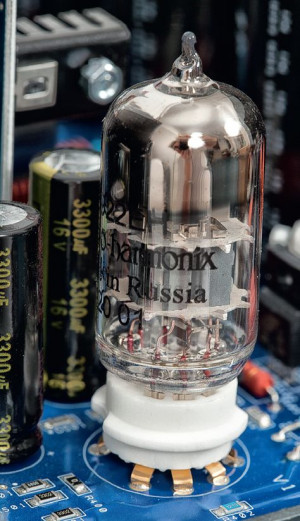

W lampowym przedwzmacniaczu rządzi podwójna trioda typu 6922.

Bas jest zwarty, dokładny, nie szaleje ani nawet nie rozwija się tak swobodnie, jak np. z ATC. Raczej towarzyszy, dopełnia i nigdy się nie zapomina - ani nie ciągnie zbyt długich wybrzmień, ani się nie zagapi, gdy już trzeba mocno uderzyć. Wejście gramofonowe to ciekawy i pouczający, chociaż wyjątkowy przypadek.

Wyposażone jest w prosty układ obsługujący tylko wkładki gramofonowe MM, a jednak... chyba nie dzięki samej jakości tego układu, lecz jego synergii z całym wzmacniaczem brzmi z zaskakującym rozmachem, bogatą barwą i emocjami. Analog rozkwita.

Czytaj również: Czy lepiej podłączyć monobloki (wzmacniacze mocy) krótkim kablem głośnikowym i długim interkonektem, czy na odwrót?

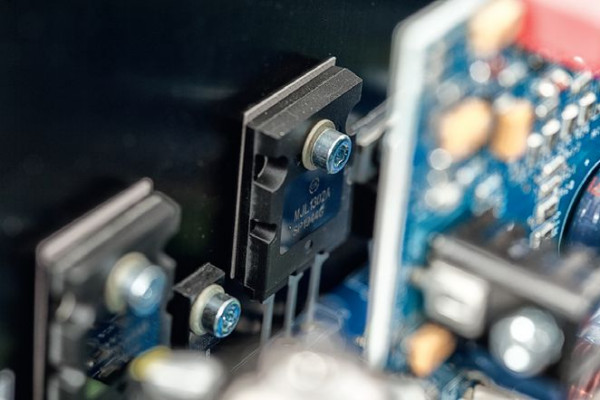

Końcówka mocy pracuje w klasie AB, z parą tranzystorów na kanał.

Odwracamy fazę

Hasło polaryzacji i fazy wywołuje różne skojarzenia, a nawet emocje. Najbardziej dociekliwi audiofi le natknęli się na problem fazy także w przypadku wzmacniaczy. Copland CSA 150 nie zachowuje fazy absolutnej – sygnał na wyjściach jest odwrócony w fazie (przesunięty o 180 stopni) względem sygnału wejściowego. I jak z tym żyć?

CSA 150 nie jest jedynym wzmacniaczem, który tak się zachowuje; większość producentów w ogóle o tej sprawie nie informuje, a nasz słuch nie donosi nam, że coś jest nie w porządku. Po co więc w ogóle się tym interesować? Fazę odwracają niektóre odtwarzacze, przedwzmacniacze, kolumny (tam sytuacja jest najbardziej skomplikowana), fazą manipuluje się w procesie rejestrowania i obrabiania materiału muzycznego.

Nikt tam nie się przejmuje fazą absolutną, skoro nie wiadomo, jak działają wszystkie urządzenia w torze (chociaż znane są płyty zrealizowane rygorystycznie "w fazie", należą one jednak do zdecydowanej mniejszości).

Nie sposób więc zagwarantować ani sprawdzić, czy to, czego słuchamy, jest w tej "właściwej" czy "niewłaściwej", odwrotnej polaryzacji. Przeprowadzono wiele testów odsłuchowych, próbując potwierdzić lub zaprzeczyć naszej wrażliwości na fazę absolutną. W części tych testów udało się wykazać istnienie różnic, ale i wtedy nie było pełnej zgody, kiedy jest lepiej, a kiedy gorzej.
