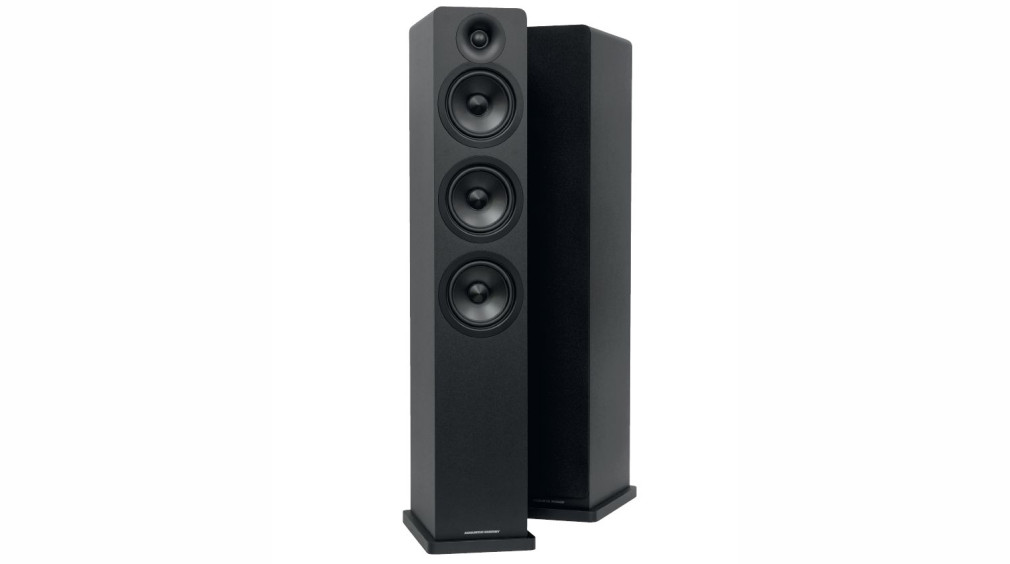

ACOUSTIC ENERGY
AE120 vol.2

AE120 to największa konstrukcja serii 100. Zgodnie z firmową tradycją jest oparta na niewielkich 15-cm przetwornikach, a mimo to układ jest trójdrożny. Jaki to ma sens, a jakiego nie ma – wyjaśnimy nie pierwszy już raz.

Nasza ocena

Wykonanie
Szczupłe, na 15-tkach, ale trójdrożne! Firmowa kompozycja w najlepszej kolumnie najtańszej serii prezentuje się nowocześnie i estetycznie. Ciężkie i stabilne dzięki balastowi w dolnej części kolumny. Dwie wersje kolorystyczne.
Laboratorium
Lekkie obniżenie poziomu w zakresie 200–600 Hz, powyżej charakterystyka dobrze wyrównana, poniżej szczyt przy 100 Hz. Czysta praca bas-refl eksu (ważna zmiana w stosunku do poprzedniej serii 100). Czułość 87 dB, impedancja znamionowa 6 Ω – w sumie łatwe obciążenie.
Brzmienie
Dynamiczne, spójne, bezpośrednie, przejrzyste. Twardy, konturowy bas, neutralna, chłodna średnica, szczegółowa, ale nieprzejaskrawiona góra. Bardzo dobry wgląd w nagranie i dokładne lokalizacje.
Artykuł pochodzi z Audio

Mniej doświadczonych i świeżo upieczonych właścicieli, Acoustic Energy AE1202 zaskoczą czymś jeszcze, kiedy będą je wypakowywać lub przestawiać. Tak jak wszystkie wolnostojące kolumny AE, chociaż szczupłe, są dość ciężkie, gdyż firmowym zwyczajem zostały dociążone balastem umieszczonym w specjalnej komorze w dolnej części obudowy.

Sprawi to raczej satysfakcję niż problem, a niezależnie od tego modele serii 100 wyglądają nowocześnie, bez blichtru, błyskotek, za to mają subtelne zaokrąglenia niektórych krawędzi i są w estetycznej okleinie winylowej – orzechowej (w teście) lub czarnej.

Właśnie dzięki balastowi, który obniża środek ciężkości, do ustabilizowania wystarczył cokół tylko odrobinę wychodzący poza obrys zasadniczej obudowy, który po audiofilsku możemy uzbroić w kolce.

Kosze wszystkich głośników są maskowane pierścieniami, a cieniutkie maskownice (5 mm), niezaburzające charakterystyk, są mocowane siłą ukrytych magnesów. Zadbano o wszystkie detale właściwe nowoczesnym kolumnom w tej cenie.

Seria 100 jest najtańszą wśród trzech głównych serii AE (100, 300, 500, niedawno pojawił się niezależny od nich "flagowiec" Corinium), ale dzieli z nimi utrwalony firmowy styl wzorniczy i techniczny, którego głównym założeniem jest zastosowanie małych głośników w smukłych obudowach.

Aktualna wersja, oznaczona indeksem 2 (w wykładniku potęgi), pojawiła się prawie 2 lata temu, łatwo ją rozpoznać po kilku, nie tylko kosmetycznych detalach, ale ogólne schematy głośnikowe nie zostały zmienione.

Czytaj również: Prąd i siła. Głośniki niskotonowe

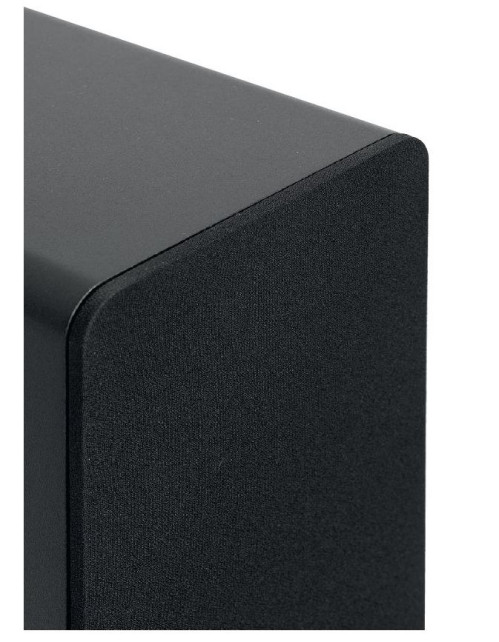

Zaokrąglenie poziomych krawędzi obudowy daje efekt wyłącznie wizualny, ale cienka maskownica ma również atut akustyczny – jej ramki nie powodują mocnych odbić, które zniekształcałyby charakterystykę.
Zaokrąglenie poziomych krawędzi obudowy daje efekt wyłącznie wizualny, ale cienka maskownica ma również atut akustyczny – jej ramki nie powodują mocnych odbić, które zniekształcałyby charakterystykę.

Seria 100 - głośniki

Najmniejszy model to podstawkowy, dwudrożny AE100, kolejny – już wolnostojący, dwuipółdrożny AE109, a największy – właśnie AE120, w którym nie tylko dodano kolejną, trzecią już "piętnastkę", ale przekonfigurowano układ na trójdrożny. Jest też centralny AE107, podobnie skonfigurowany, lecz bardziej płaski (w intencji montażu naściennego) AE105 i subwoofer AE108.

Wszystkie te konstrukcje (oprócz subwoofera, w którym pracuje 25-cm przetwornik) są oparte na 15-cm głośnikach w rolach niskotonowych, nisko-średniotonowych i średniotonowych, i takim samym wysokotonowym – w płytkim falowodzie.

Producent podaje średnicę 13 cm, ale średnica membrany (9,5 cm) jest typowa dla większości okrągłych 15-tek, więc proszę się nie martwić – głośniki są podobnej średnicy jak w Divie 5 (która ma "oficjalnie" 15-tki ). Dwie 15-tki obsługują zakres niskotonowy, jedna – średniotonowy.

Czytaj również: Czy przetworniki koncentryczne wymagają zwrotnicy do podziału pasma?

Szczelinowy tunel bas-refleks, typowy dla konstrukcji AE, tym razem odsunięto od skraju obudowy (gdzie był w poprzedniej wersji AE120), dzięki czemu znacznie zmniejszono przenoszenie tą drogą fal stojących obudowy, które powstają na skutek jej proporcji. Terminal przyłączeniowy jest ustawiony dość wysoko, bowiem poniżej znajduje się komora wypełniona balastem.
Szczelinowy tunel bas-refleks, typowy dla konstrukcji AE, tym razem odsunięto od skraju obudowy (gdzie był w poprzedniej wersji AE120), dzięki czemu znacznie zmniejszono przenoszenie tą drogą fal stojących obudowy, które powstają na skutek jej proporcji. Terminal przyłączeniowy jest ustawiony dość wysoko, bowiem poniżej znajduje się komora wypełniona balastem.

Pod względem sposobu filtrowania jest to klasyczny układ trójdrożny. Głośnik określany jako średniotonowy jest filtrowany środkowoprzepustowo, "przekazuje" przetwarzanie niskotonowym przy 300 Hz, a wysokotonowym – przy 2,7 kHz.

AE nie wspomina o wyspecjalizowaniu samych głośników odpowiednio do zadań niskotonowych i średniotonowych (wysokotonowy jest oczywiście zupełnie inny), z zewnątrz wyglądają podobnie, ale… nie dokładnie tak samo; sami zauważyliśmy szczegół, które je różni – górne (gumowe) zawieszenie średniotonowego, na zagięciu klejenia z membraną, jest "pociągnięte" substancją tłumiącą, redukującą rezonanse w zakresie średnich częstotliwości, co w przypadku niskotonowych nie było konieczne.

Być może różnic jest więcej, ale nawet bez nich, przy zastosowaniu takich samych przetworników, za układem trójdrożnym przemawia fakt, że głośnik przetwarzający średnie tony nie jest obciążony dużą amplitudą niskich częstotliwości.

Są też argumenty przeciw (kolejna częstotliwość podziału i wynikające stąd nie tylko dodatkowe koszty, ale i problemy), więc układy trójdrożne stosuje się zwykle wtedy, gdy już "trzeba", a więc gdy głośniki niskotonowe są tak duże (lub inaczej wyspecjalizowane), iż nie są już zdolne do prawidłowego przetwarzania średnich tonów.

Specyfika AE wynika z połączenia dwóch założeń – że konstrukcje będą szczupłe, z przetwornikami o umiarkowanej średnicy bez względu na ich rolę; że nie powstrzyma to przed tworzeniem układów trójdrożnych, które są najlepszymi konstrukcjami każdej serii. Sądzę, iż jest w tym zarówno dużo przekonania samych projektantów do takich rozwiązań, jak i zamierzeń marketingowych mających wyróżnić AE.

W aktualnej edycji serii 100 wysokotonowy przysunięto do średniotonowego dzięki wykonaniu podcięcia w pierścieniu tego drugiego, co ma znaczenie nie tylko wizualne, ale i akustyczne – poprawia charakterystyki kierunkowe, niezależnie od działania falowodu, czyli krótkiej "tubki", którą uformowano przed 25-mm kopułką.

Czytaj również: Czy długość przewodów ma wpływ na pracę kolumn?

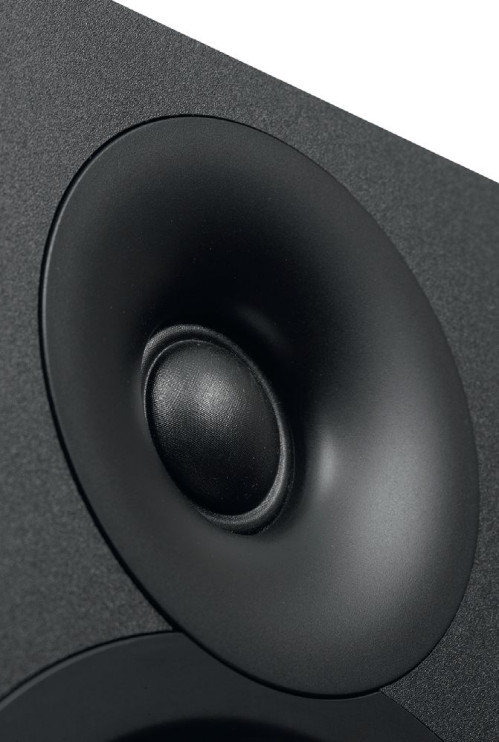

Klasyczna, 25-mm tekstylna kopułka, z dodatkiem krótkiego falowodu, była stosowana również w poprzedniej generacji serii 100, a teraz została przysunięta do średniotonowego, który ustąpił jej miejsca wycięciem w pierścieniu zakrywającym kosz (ten ma mniejszą średnicę).
Klasyczna, 25-mm tekstylna kopułka, z dodatkiem krótkiego falowodu, była stosowana również w poprzedniej generacji serii 100, a teraz została przysunięta do średniotonowego, który ustąpił jej miejsca wycięciem w pierścieniu zakrywającym kosz (ten ma mniejszą średnicę).

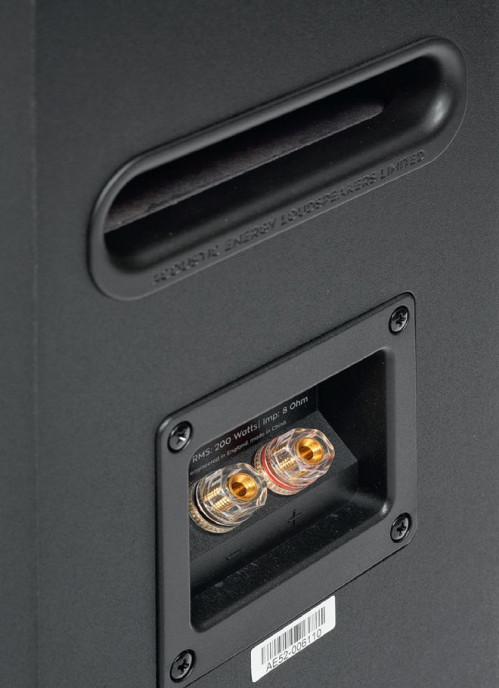

Tylna ścianka

Druga ważna zmiana zaszła na tylnej ściance. AE konsekwentnie nadaje tunelowi bas-refleks formę szczeliny, nie zmieniło się to i w tej serii, jednak wcześniej znajdowała się ona na skraju obudowy (tuż pod górną krawędzią), co powodowało intensywną transmisję fali stojącej, powstającej w wąskiej i wysokiej konstrukcji.

Widzieliśmy to wyraźnie w pomiarach i sugerowaliśmy zmianę. Tym razem otwór jest już w "bezpiecznym" miejscu, bliżej środka obudowy i problemy z emitowaniem fali stojącej ustąpiły, co stwierdzamy nie na podstawie teorii (chociaż rezultat jest z nią zgodny), ale wykonanych pomiarów.

Sam fakt, że otwór ma formę szczeliny, a nie jest okrągły, nie ma na to zjawisko wpływu, chociaż prawdopodobnie właśnie jego forma skłaniała wcześniej AE do umieszczania go na skraju obudowy, gdyż pozwalało to wykorzystać górną ściankę jako jeden z elementów tworzących tunel. Mogło to też sugerować pracę labiryntu… Producent nie komentuje zmiany położenia otworu, a jego formie nie przypisuje żadnych szczególnych właściwości.

Czytaj również: Co to jest głośnik koncentryczny?

Membrany średniotonowego i niskotonowych są podobne – celulozowe, powlekane, z charakterystycznymi dla AE stożkowymi nakładkami przeciwpyłowymi. Widać jednak subtelną różnicę – wewnętrzne zagięcie zawieszenia głośnika średniotonowego pociągnięto substancją wytłumiającą.
Membrany średniotonowego i niskotonowych są podobne – celulozowe, powlekane, z charakterystycznymi dla AE stożkowymi nakładkami przeciwpyłowymi. Widać jednak subtelną różnicę – wewnętrzne zagięcie zawieszenia głośnika średniotonowego pociągnięto substancją wytłumiającą.

Tunel ma szerokość 12 cm, wysokość 2 cm, głębokość 17 cm i "stroi" obudowę do ok. 40 Hz. Koniec końców obydwa niskotonowe pracują we wspólnej komorze bas-refleks, średniotonowy "regulaminowo" ma własną – zamkniętą.

Producent podkreśla, że obudowy wszystkich nowych "setek" są wykonane z HDF-u, a nie z MDF-u, co posłużyło do… zwiększenia objętości wewnętrznej. Przy zachowaniu podobnych wymiarów zewnętrznych pozwoliło to zmniejszyć grubość ścianek z 19 do 15 mm.

Acoustic Energy AE1202 - odsłuch

Dawne AE często eksponowały "wyższy" bas, grając przez to ciężko i twardo, chociaż można było w tym dostrzegać również podkręcenie dynamiki i walorów rytmicznych… I wciąż trochę ciągną w tę stronę, ale nie jest to już monotonne i męczące. Poprawiła się klarowność, w porównaniu do Diva 5 bas jest bardziej "żylasty" i konturowy, z mocniejszym tupnięciem, ale to już tylko akcentowanie, a nie dominanta.

Acoustic Energy AE1202 nie dodają do muzyki ciepła, grają szybko, stanowczo i dokładnie, z wyraźnym uderzeniem i dźwięcznym wybrzmieniem. Bas jest tutaj ważny, aktywny, ale utrzymany już w dobrych proporcjach, nie "pohukuje" na średnicę.

AE1202 zapewniają najlepszy w tej grupie wgląd w nagranie, w jego technikę i akustykę. Nie ocieplają, styl można uznać za "techniczny", unikający romantyzmu, lecz dzięki temu przekażą dużo informacji, również przestrzennych, jednocześnie nie atakując nas detalami.

Mimo takich kompetencji nie należy panicznie obawiać się nagrań słabszej jakości, Acoustic Energy AE1202 zachowują spokój, nie tuszują, nie zaokrąglają, ale nie przejaskrawiają. Ich analityczność też jest "zimnokrwista", nie nerwowa.

Czytaj również: Co to jest główna oś odsłuchu?

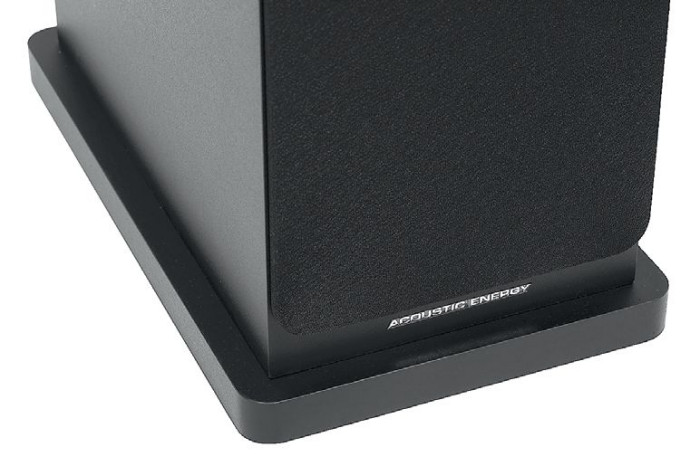

Cokół jest subtelny, szeroki na 19,5 cm, wystaje spod obudowy tylko o 1,5 cm w każdą stronę. Stabilność szczupłej konstrukcji jest jednak zapewniona dzięki umieszczeniu balastu w dolnej części obudowy, chociaż teoretycznie jego główną rolą jest tłumić jej wibracje.
Cokół jest subtelny, szeroki na 19,5 cm, wystaje spod obudowy tylko o 1,5 cm w każdą stronę. Stabilność szczupłej konstrukcji jest jednak zapewniona dzięki umieszczeniu balastu w dolnej części obudowy, chociaż teoretycznie jego główną rolą jest tłumić jej wibracje.

Wokale są wyraźne, wyszczuplone, ale niekrzykliwe. Skupione, stabilnie osadzone, w pełni czytelne, chociaż bez dużych wolumenów. "Dolny środek" nie jest "dopalony", nie dodaje siły i soczystości, tym bardziej nie jest ciemną gęstą chmurą. To dźwięk konkretny w całym pasmie, dość twardy, bezpośredni.

Średnie tony mogą pozostawić pewien niedosyt plastyczności i miękkości, natomiast od wysokich w tej klasie cenowej nie oczekiwałbym niczego więcej ani niczego innego. Są selektywne, różnicujące, oddychające, idealnie zespolone i dopasowane poziomem.

Acoustic Energy AE1202 oferują porządny pakiet ważnych zalet, pozwalający osiągnąć wiele za pomocą subtelnych "wpływów" na brzmienie pozostałych elementów systemu. Zapewniają solidną "konstrukcję" brzmieniową, którą będzie można doszlifować pewnie w kierunku większego nasycenia i dobarwienia niskich rejestrów. Dynamika, spójność, przejrzystość – to jest już gotowe i czeka na ciąg dalszy.

Specyfikacja techniczna

ACOUSTIC ENERGY AE120 vol.2
Moc wzmacniacza [W] 200 (wg danych producenta)
Wymiary [cm] 95 x 16,5 x 25 (szerokość i?głębokość bez cokołu)
Rodzaj głośników W
Impedancja (Ω) 8
Czułość (2,83 V/1 m) [dB] 87
Wymiary: wys./szer./gł., W przypadku urządzeń testowanych w AUDIO wartość mierzona.
Laboratorium
Laboratorium Acoustic Energy E120 vol.2

Zmiany na charakterystyce przetwarzania AE-1202 wyznaczają specyficzne dla tej konstrukcji zakresy. Najszerszy, od ok. 800 Hz do 18 kHz, jest prowadzony równo, przejście przez częstotliwość podziału między średniotonowym a wysokotonowym jest płynne (chociaż jego poziom zależy od wybranej osi pomiaru, do czego wrócimy).

Poniżej 800 Hz poziom jest o kilka dB niższy, poniżej 250 Hz znowu rośnie, mając szczyt przy 100 Hz. Spadek poniżej 100 Hz początkowo nie jest tak stromy, jak poniżej 35 Hz, ale punkt -6 dB względem poziomu średniego odczytujemy dość wysoko – przy 60 Hz.

Jeżeli przymkniemy oko na delikatny rezonans przy 18 kHz, to charakterystykę w szerokim zakresie 70 Hz – 20 kHz (i nie tylko na osi głównej) zmieścimy w ścieżce +/-3 dB. Producent podaje pasmo 39 Hz – 26 kHz, bez uściślenia tolerancji decybelowej.

W zakresie 1,5–4 kHz charakterystyka z osi -7º leży wyraźnie niżej, a z osi +7º delikatnie wyżej niż z osi głównej. Te zmiany są związane z częstotliwością podziału (wg danych producenta 2,7 kHz), najlepsza korelacja fazowa między średniotonowym a wysokotonowym występuje więc na osi +7º, ale różnica względem osi głównej (którą w pomiarze ustaliliśmy na wysokości 90 cm) jest niewielka.

Z tego mamy wniosek praktyczny taki, że możemy usiąść "normalnie" albo dość wysoko (z głową na wysokości 90–110 cm, a może i wyżej). Z kolei dobre rozpraszanie w płaszczyźnie poziomej nie zmusza do "skręcenia" kolumn dokładnie w miejsce odsłuchowe, można je nawet ustawić osiami równolegle (chociaż wtedy narażamy się na większy udział odbić od ścian bocznych). Maskownica wprowadza tylko bardzo delikatne zmiany.

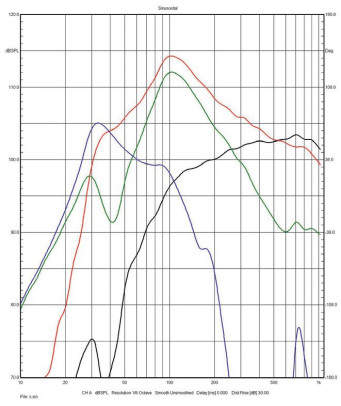

Podbicie basu przy 100 Hz wynika z kilku czynników, jednym z nich są parametry głośników, drugim – niskie i zdecydowane filtrowanie dolnoprzepustowe sekcji niskotonowej, "wypychające" charakterystykę w tym zakresie.

Powyżej ma ona nachylenie prawie 12 dB/okt. Charakterystyka z bas-refleksu ma dość wysoki poziom aż do 100 Hz, mimo dość niskiego strojenia (40 Hz). Z kolei głośnik średniotonowy jest filtrowany łagodniej, jego charakterystyka (czarna) opada z większym nachyleniem dopiero poniżej ok. 100 Hz, a przecina charakterystykę sekcji niskotonowej przy ok. 260 Hz.

Producent deklaruje impedancję znamionową 8 Ω, co jeszcze niczego nie przesądza, bo wiele firm nie ma skrupułów, aby tak przedstawiać kolumny 4-omowe, ale tym razem jest lepiej: 5,5-omowe minimum (przy ok. 120 Hz) oznacza impedancję znamionową 6 Ω.

Zmienność w całym pasmie też nie jest problematyczna, w sumie to obciążenie łatwe, a w sytuacji wysokiej impedancji czułość 87 dB jest bardzo dobrym wynikiem (chociaż producent obiecuje 89 dB).

Jednak charakterystyka impedancji nie wygląda na linearyzowaną, chociaż producent informuje, że "zwrotnica ma kompensowaną impedancję", ale może miał co innego na myśli.
