T+A
M40HV

Z okazji swoich 40. urodzin (w roku 2018) T+A przygotowało kilka jubileuszowych urządzeń, między innymi monobloki M40HV. Podobno miały być wyprodukowane w limitowanej liczbie czterdziestu par... Zaplanowany "nakład" się wyczerpał, a zainteresowanie - wcale nie, więc produkcja trwa, a my zabieramy się do testowania.

Nasza ocena

Wykonanie
Potężne, ale finezyjne i wykonane z zegarmistrzowską precyzją. Lampy i tranzystory, technika zaawansowana i różnorodna, odważny układ bez ogólnej pętli sprzężenia zwrotnego.
Funkcjonalność
Dwa tryby pracy, różniące się mocą wyjściową. Wejścia XLR i RCA, firmowy system sterowania HLink.
Laboratorium
Wysoka moc wyjściowa już w “słabym” trybie High Current (115 W/8 Ω, x 230 W/4 Ω), moc piekielna w trybie High Power (495/8 Ω, 990 W/4 Ω). Umiarkowane zniekształcenia, szum trochę wyższy.
Brzmienie
Siła, autorytet i kultura. Proporcjonalnie, harmonijnie, spójnie. Profesjonalne różnicowanie, naturalna dynamika, piękna przestrzeń. Subtelne i przejrzyste wysokie tony, średnica z delikatnym ociepleniem, bas pełny i dokładny. Wszechstronne i komfortowe.
Artykuł pochodzi z Audio

Solidność, precyzja i innowacyjność wcale nie są walorami każdego producenta sprzętu audio, i to nawet w hi-endzie. Wiele wokół humbugów, voodoo, żerowania na niewiedzy, snobizmie i sentymentach, albo nawet dobrych chęci, ale niepopartych wiedzą i możliwościami technologicznymi.

W takim środowisku T+A błyszczy najlepszym przykładem firmy profesjonalnej pod każdym względem. Zespół inżynierów starannie przygotowuje każdy projekt, dbając o techniczną wirtuozerię, której efektem ma być najwyższa jakość dźwięku.

Każdy egzemplarz, bez względu na cenę, jest składany w macierzystych fabrykach w Niemczech, gdzie przechodzi restrykcyjną kontrolę jakości. Oferta T+A jest kompleksowa, są w niej praktycznie wszystkie potrzebne komponenty systemu hi-fi , "na zewnątrz" nie trzeba szukać nawet kabli i akcesoriów.

Nie wszyscy z tych propozycji skorzystają, bo nie są one tanie, ale na każdej "półce" urządzenia T+A są propozycjami uczciwymi i godnymi uwagi. T+A M40HV to referencyjny wzmacniacz. Chociaż to "tylko" końcówka mocy, to z wieloma arcyciekawymi rozwiązaniami technicznymi i funkcjonalnymi.

Konstrukcja oparta głównie na tranzystorach, ale z małym, chociaż wyeksponowanym dodatkiem lamp... Czy to szczere "wyznanie" jego twórców, czy ukłon w stronę tych audiofilów, którzy od obecności lamp uzależniają swoje zainteresowanie wzmacniaczem (i nie tylko)?

Czytaj również: Jakie funkcje pełni końcówka mocy?

Konstrukcja oparta głównie na tranzystorach, ale z małym, chociaż wyeksponowanym dodatkiem lamp...

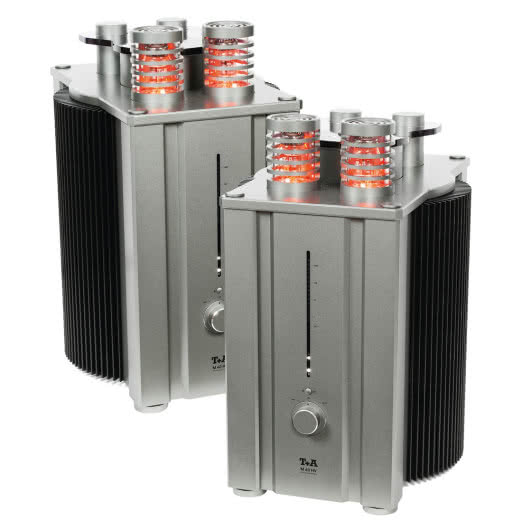

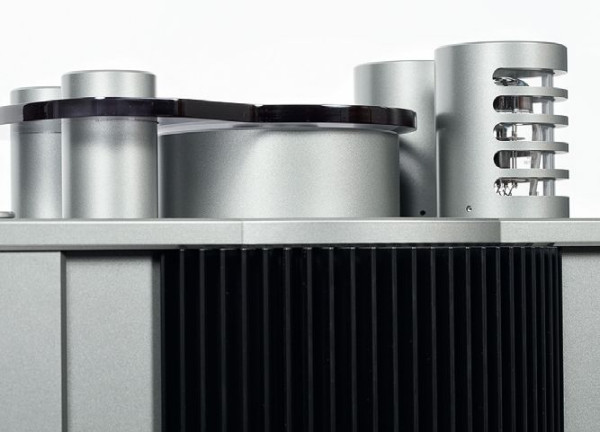

Projekt wzorniczy to demonstracja siły i finezji. Boczne ścianki są "opierzone" kolistymi radiatorami. Ustawione na szczycie lampy zamknięto w ochronnych kapsułach.

Każda z końcówek T+A M40HV waży aż 52 kg, więc przygotowano specjalny zestaw dwóch rączek transportowych. Wkręca się je z góry, po wcześniejszym usunięciu zaślepek. Rączki mają służyć tylko na czas przenoszenia wzmacniacza, chociaż znane są przypadki, gdy pozostawały tam na dłużej - jako dekoracja.

Komplet stereo tworzą oczywiście dwa M40HV, każdy to rasowy monoblok, we wnętrzu którego pracują jednak dwa bliźniacze "subwzmacniacze".

Czytaj również: Czy lepiej podłączyć monobloki (wzmacniacze mocy) krótkim kablem głośnikowym i długim interkonektem, czy na odwrót?

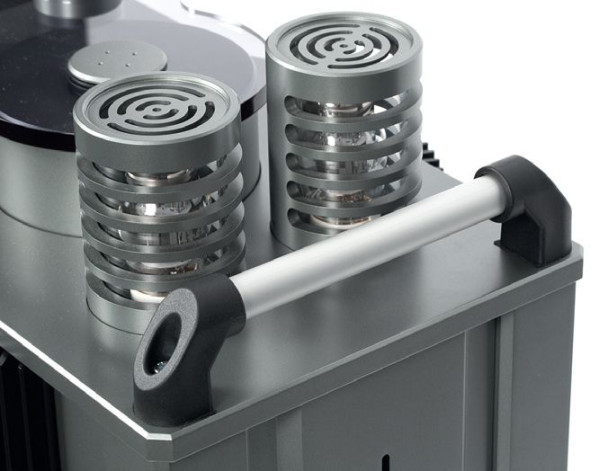

Ze względu na masę wzmacniacza, jego przenoszenie wymaga specjalnych akcesoriów – uchwyty wkręca się w specjalne gniazda górnej ścianki.
Ze względu na masę wzmacniacza, jego przenoszenie wymaga specjalnych akcesoriów – uchwyty wkręca się w specjalne gniazda górnej ścianki.

T+A M40HV - obsługa

W szczególnych sytuacjach można je odseparować (uzyskując tryb Bi-Amping, o którym nieco dalej). Jak na wzmacniacz mocy, T+A M40HV oferuje zaskakująco dużo funkcji.

Włącznik jest trójpozycyjny, gdyż poza pozycjami On i Off przygotowano także opcję Auto, w której załączaniem zasilania sterują inne urządzenia (za pomocą firmowego systemu HLINK).

Sygnał inicjujący będzie zapewne wysyłany z odtwarzacza lub przedwzmacniacza, a wówczas jednym ruchem (naciśnięciem przycisku na pilocie lub źródle) możemy uruchomić cały system. Podobny efekt uzyskamy bardziej klasycznym wyzwalaczem (przewidziano do tego gniazdo z tyłu obudowy).

O wszystkich ustawieniach informuje pionowy wyświetlacz, w jego ramach znalazł się diodowy wskaźnik poziomu wyjściowego z podziałką i oznaczeniami sugerującymi, że odnosi się do mocy wyjściowej.

Wskaźnik można wyłączyć albo ustawić w jednym z trzech trybów - diodowa linijka będzie podążać za chwilowymi zmianami sygnału albo wskazywać jego uśrednioną wartość lub uzupełnioną wartościami szczytowymi.

Czytaj również: Co to znaczy zmostkować wzmacniacz?

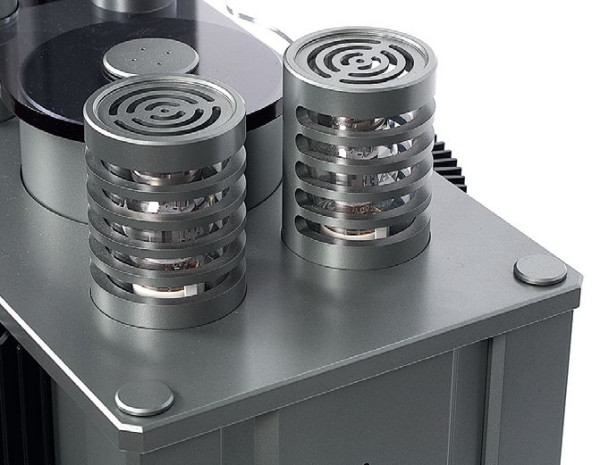

Po ustawieniu wzmacniacza i wykręceniu uchwytów, gniazda można zaślepić.
Po ustawieniu wzmacniacza i wykręceniu uchwytów, gniazda można zaślepić.

W tym przypadku system monitoruje napięcie, nie uwzględniając zmienności obciążenia, pokazując moc "obliczoną" dla 4 Ω. Poniekąd słusznie, bowiem kolumny, które podłączymy do tego wzmacniacza, prawie na pewno będą 4-omowe.

W przypadku podłączenia kolumn 8-omowych wskazania będą obarczone poważnym błędem - faktyczna dostarczana moc będzie dwa razy mniejsza. W ramach takich założeń wskaźnik działa dokładnie, 1 W na linijce diodowej T+A odpowiada mocy (zmierzonej) 1,16 W, a dla wskazania 100 W błąd wynosił tylko 2 W.

Czytaj również: Na czym polega konstrukcja zbalansowana, jakie są jej zalety i wady?

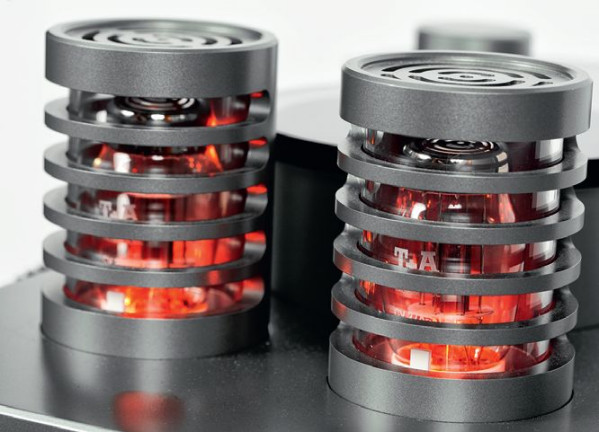

Lampy to produkowane specjalnie dla T+A triody 6SN7. Osłonięto je metalowymi nakładkami.
Lampy to produkowane specjalnie dla T+A triody 6SN7. Osłonięto je metalowymi nakładkami.

T+A M40HV - dwa warianty pracy

T+A M40HV może pracować w dwóch wariantach, które producent nazwał High Current oraz High Power (wysokie natężenie i wysoka moc).

W ustawieniu High Current układy wzmacniacza są zasilane zredukowanym napięciem, ale poziom prądu spoczynkowego tranzystorów wyjściowych jest wyższy (stąd nazwa High Current). To z kolei oznacza pracę w klasie A z mocą sięgającą 60 W.

Nie jest to jeszcze moc znamionowa, która w tym trybie (przy 4 Ω) powinna osiągnąć ok. 250 W. High Current pozwala na podłączanie kolumn o dowolnej, nawet bardzo niskiej impedancji.

Drugi z trybów - High Power - odznacza się znacznie wyższym napięciem zasilającym, klasą AB i znacznie wyższą mocą (nawet do 1000 W przy 4 Ω).

Czytaj również: Jakie są podstawowe typy tranzystorów, ich charakterystyka i zastosowanie?

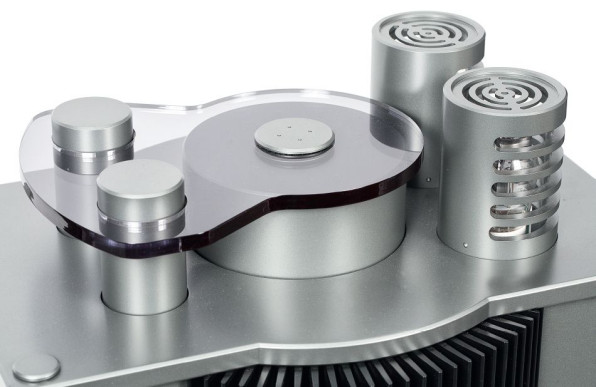

“Instalacja” w pobliżu lamp kryje elektronikę związaną z tą częścią układu.
"Instalacja" w pobliżu lamp kryje elektronikę związaną z tą częścią układu.

W zakamarkach dokumentacji można wyczytać, że jest to tryb dedykowany przede wszystkim kolumnom o wysokiej impedancji (6Ω lub wyższej), ale w żadnym miejscu nie zabroniono podłączania w taki sposób kolumn 4-omowych.

Przy podłączaniu kolumn natrafimy na jeszcze jedną ciekawostkę - układ bi-amping. Można go włączyć jedynie w trybie High Current, wewnętrzna konfiguracja stopni wyjściowych ulega wówczas zmianie, a każda para wyjść (są dwie) powinna zasilać niezależną sekcję kolumn głośnikowych (bez zworek).

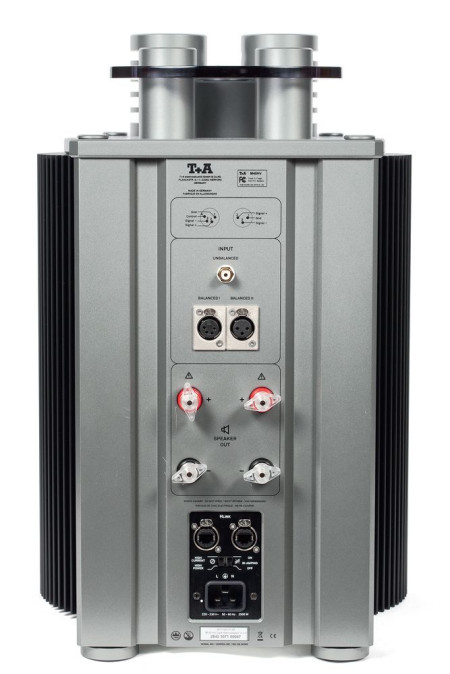

T+A M40HV - przyłącza

Terminale mają solidne, motylkowe nakrętki, najwygodniej będzie posługiwać się widełkami.

T+A M40HV to układ w pełni zbalansowany, więc podstawowe jest tutaj wejście XLR, a nawet dwa, jednak sygnał podajemy tylko do jednego, wybierając pomiędzy standardem z trzema albo (rzadziej) z czterema pinami - dodatkowa żyła jest wykorzystywana do transmisji sygnałów sterujących (zdalne włączanie i wyłączanie wzmacniacza).

Jest też wejście (niesymetryczne) RCA, aby M40HV można było "ostatecznie" podłączyć do każdego preampu, nawet biednego...

Czytaj również: Czy wejścia XLR oznaczają, że urządzenie jest zbalansowane?

Mimo że to końcówka mocy, podłączanie kabli i wybór trybu pracy wymaga pewnego namysłu.
Mimo że to końcówka mocy, podłączanie kabli i wybór trybu pracy wymaga pewnego namysłu.

T+A M40HV - tranzystory

Niekonwencjonalna funkcjonalność M40HV jest pochodną jego unikalnej budowy. Urządzenie należy do referencyjnej serii HV i zostało zaprojektowane zgodnie z koncepcją High Voltage. Polega ona na ustaleniu wyższego niż zazwyczaj napięcia zasilającego dla układów audio, co ma zapewniać wyjątkowo liniową pracę.

Triody typu 6SN7 zostały wykonane na specjalne zamówienie T+A, są one częścią obwodów napięciowych, ale współpracują z półprzewodnikami - kaskadowymi układami tranzystorów J-FET/MOSFET.

Kolejna sekcja jest już złożona z samych MOSFET-ów w roli tranzystorów sterujących. Wyjściowe sekcje prądowe to w sumie dwadzieścia tranzystorów bipolarnych (w pojedynczym monobloku).

Każdy z zastosowanych elementów jest pierwszorzędny, trudno, by we wzmacniaczu tej klasy było inaczej, a konstruktorzy są tego tak pewni, że zdecydowali się na krok zawsze odważny - eliminację globalnej pętli sprzężenia zwrotnego.

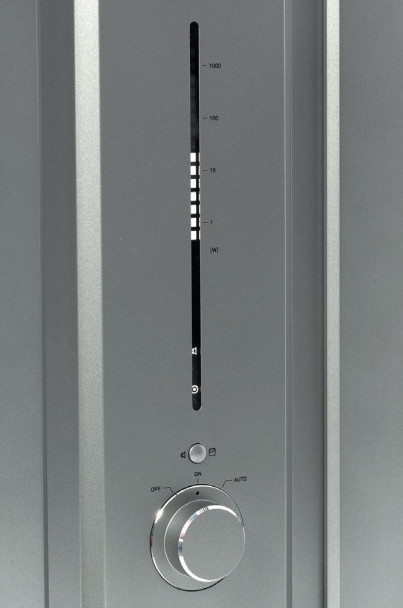

Moc wyjściową możemy na bieżąco obserwować na diodowym wyświetlaczu.
Moc wyjściową możemy na bieżąco obserwować na diodowym wyświetlaczu.

W takim rozwiązaniu trudno uzyskać szerokie pasmo przenoszenia i niski poziom zniekształceń harmonicznych, czego nie ułatwia też obecność lamp. Mimo to wyniki ustalone w naszym laboratorium są dobre i bardzo dobre. Choć nie ma o tym mowy wprost, to można się domyślać, że poszczególne sekcje T+A M40HV zostały już wyposażone w lokalne sprzężenia.

W dolnej sekcji wzmacniacza znajdują się dwa potężne transformatory toroidalne (każdy o mocy 1 kW); jest jeszcze trzeci transformator o mocy 500 W. Potencjał zasilacza M40HV dopełnia sekcja filtrująca o pojemności 180 000 μF.

Specyfikacja techniczna

T+A M40HV
Moc znamionowa (1% THD+N, 1 kHz) [W] 4 Ω, 1K 230/990
Moc znamionowa (1% THD+N, 1 kHz) [W] 8 Ω, 1x 115/495
Czułość (dla maksymalnej mocy) [V] 1x 1,4/2,9
Stosunek sygnał / szum (filtr A-ważony, w odniesieniu do 1W) [dB] 82/78
Dynamika [dB] 102/106
Współczynnik tłumienia (w odniesieniu do 4 Ω) 109/110
Wymiary: wys./szer./gł., W przypadku urządzeń testowanych w AUDIO wartość mierzona.
Laboratorium
Laboratorium T+A M40HV

T+A deklaruje wprawdzie, że tryb High Current lepiej poradzi sobie z obciążeniami o niskiej impedancji, a High Power wypada wybierać dla kolumn 6- i 8-omowych, ale dla obydwu przeprowadziliśmy pomiary w pełnym zakresie – dla impedancji 4- i 8-omowych.

W ustawieniu High Current moc wynosi 115 W przy 8 Ω i 230 W przy 4 Ω. Wybierając High Power, spodziewałem się wzrostu mocy, ale już nie zdublowania jej na 4 Ω względem 8 Ω (zwłaszcza pamiętając o rekomendacjach producenta). A jednak! Przy 8 Ω pojawiło się 495 W, a przy 4 Ω – 990 W.

Również w tym trybie napięcie nie spada ani o jotę na niższej impedancji, co oznacza przepływanie dwa razy większego prądu. W takiej sytuacji obydwa tryby można uznać za "high current", wydajność prądowa jest znakomita w każdym wariancie; pewnie przy jeszcze niższej impedancji okazałoby się, że w trybie High-Current "jedziemy dalej" i osiągamy np. ok. 450 W przy 2 Ω, a w trybie High-Current nie zbliżamy się już do 2000 W... Ale 4 Ω to dla M40HV ciastko z kremem.

Różnice między trybami High Current a High Power dotyczą nie tylko mocy wyjściowej. Czułość wynosi 1,4 V (High Current) i 2,9 V (High Power). Niższy poziom szumów uzyskamy w ustawieniu High Current (82 dB vs 78 dB); nie są to rekordy, ale pamiętając, że w konstrukcji nie ma globalnego sprzężenia i pracuje bufor lampowy, spojrzymy na nie znacznie łaskawszym okiem. Dzięki wysokiej mocy dynamika sięga 102 dB w trybie High Current i 106 dB w trybie High Power.

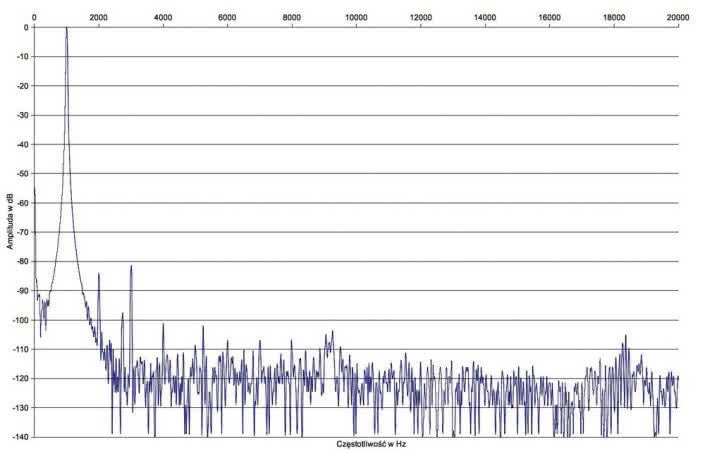

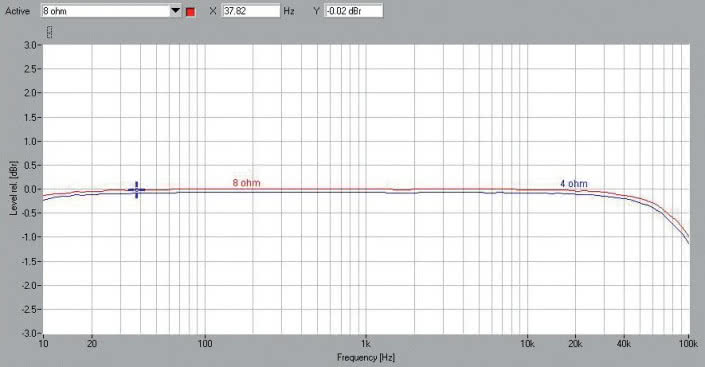

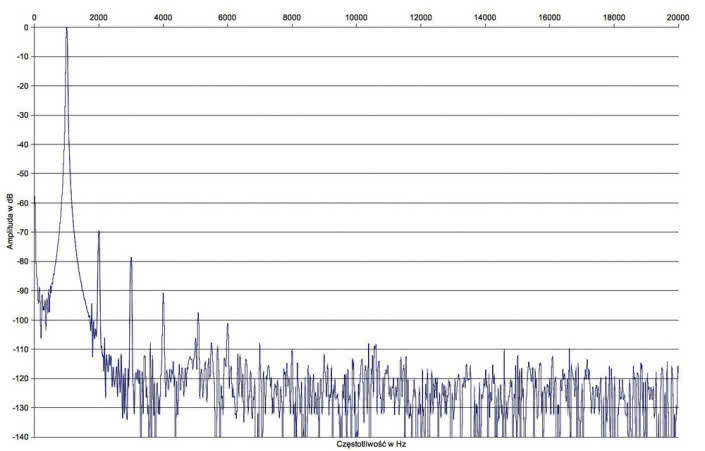

Charakterystyki przetwarzania (rys.1) są podobne i znakomite. Spadek przy 100 kHz wynosi tylko ok. 1 dB. Zniekształcenia harmoniczne są nieco niższe w ustawieniu High Current, ale dominacja drugiej w ustawieniu High Power też budzi sympatię. Na rys. 2a trzecia przy -81 dB, druga przy -84 dB, a na rys. 2b druga przy -70 dB, a trzecia przy 79 dB.

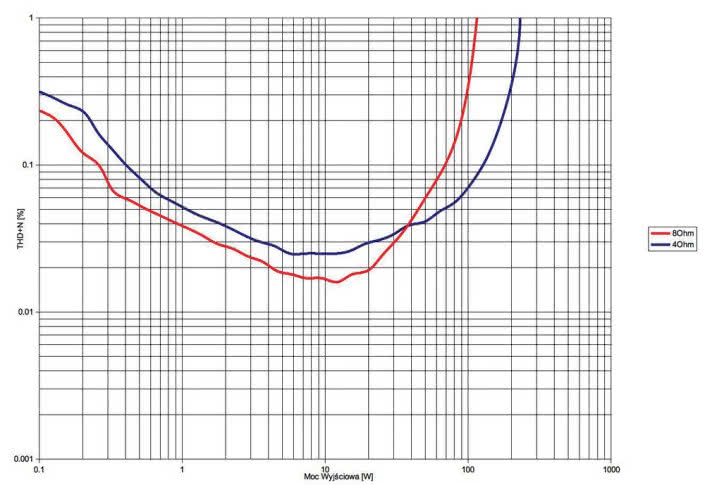

Charakterystyki THD+N prezentujemy również dla dwóch wersji. High Current (rys. 3a) oznacza niskie zniekształcenia już od bardzo niskiej mocy wyjściowej, widać także charakterystyczny dla konstrukcji z lampami albo niektórych wzmacniaczy w klasie A powolny wzrost THD+N.

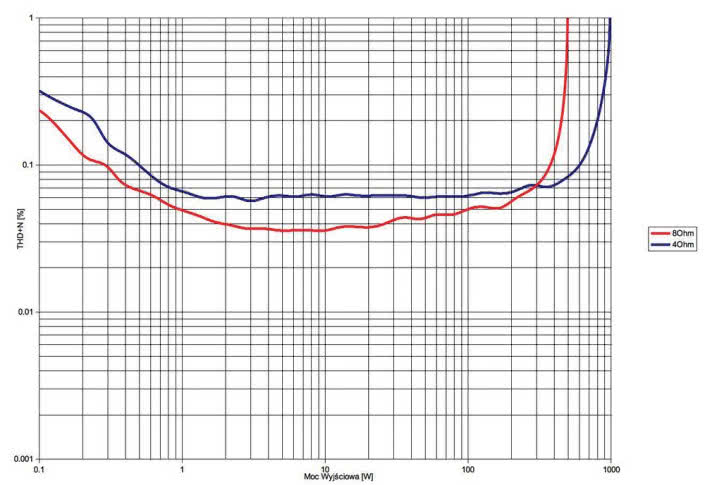

High Power (rys. 3b) to nieco wyższy poziom zniekształceń, choć i tak niższy od 0,1% uzyskamy już powyżej 0,3 W przy 8 Ω i 0,5 W przy 4 Ω; tutaj THD+N utrzymuje się na podobnym poziomie w bardzo szerokich zakresach, przesterowanie jest gwałtowne (typowe dla wzmacniacza tranzystorowego), ale dopiero przy bardzo wysokich mocach.
