CABASSE
Iroise 3

Udaje się nam łapać absolutne nowości, jednak tym razem testujemy model kilkuletni, być może już u schyłku jego kariery, chociaż długowieczność zespołów głośnikowych napawa nadzieją, że pozostanie on w ofercie jeszcze przez jakiś czas. Tym bardziej, że sam dystrybutor był zainteresowany jego dostarczeniem. Lepiej późno niż wcale - Iroise 3 należy się zainteresowanie i szacunek, ponieważ konstrukcja ta sięga swoimi korzeniami roku 1992.

Nasza ocena

Wykonanie
Clou programu stanowi koncentryczny moduł średnio- -wysoktonowy BC13, współpracujący z parą 20-cm niskotonowych w układzie trójdrożnym – poważna i niekonwencjonalna konstrukcja, chociaż ma długą, firmową tradycję. Obudowa duża, ale i dostatecznie smukła, bez gadżetów, po założeniu maskownicy wygląda zupełnie normalnie.
Laboratorium
Wysoka czułość - 90 dB, impedancja 4 omy, charakterystyka z lekkim obniżeniem zakresu 2–5 kHz, łagodnie opadająca w zakresie niskich częstotliwości, ze spadkiem -6 dB przy 40 Hz.
Brzmienie
Impulsywne, swobodne, z szeroką sceną i wyraźnymi lokalizacjami, mocny rysunek, dużo blasku wysokich tonów i silne uderzenia basu.
Artykuł pochodzi z Audio

Cabasse Iroise 3 - od ogółu do szczegółu

Cała sylwetka stała się bardziej szczupła i smukła - zgodnie z ogólnymi trendami w kolumniarskiej modzie, chociaż ze stratą dla firmowej specyfiki. W modelu Iroise 3 utrzymano konfi gurację przetworników Iroise 2 i sylwetkę obudowy, ale wymieniono przetworniki niskotonowe (zachowując ich 20-cm średnicę), co widać już w obrysie ich koszy i kolorze membran.

Cabasse Iroise 3, pozbawione dużych białych membran, znowu trochę straciły na wizualnej wyrazistości, ale moduł koncentryczny wciąż wskazuje na ich pochodzenie i zaawansowanie. Układ koncentryczny Cabasse wygląda zupełnie inaczej niż układ koncentryczny KEF-a. Ten drugi bardziej przypomina konwencjonalny przetwornik nisko-średniotonowy, kopułka wysokotonowa jest "wszczepiona" w wierzchołek stożka membrany nisko-średniotonowej, tam gdzie zwykle znajduje się nakładka przeciwpyłowa lub korektor fazy, a cała konstrukcja opiera się na dość typowym koszu.

Cabasse Iroise 3 - przetworniki

W Cabasse punktem wyjścia nie jest przetwornik nisko-średniotonowy, ale wysokotonowy. 27-mm kopułka (swoją drogą z nietypowego materiału - ani tekstylna, ani metalowa, tylko z twardego polimeru), otoczona jest też dość charakterystyczną dla Cabasse, krótką tubką (taką formę mają głośniki wysokotonowe w tańszych seriach, w których układ koncentryczny nie jest stosowany), a dookoła tubki pojawia się membrana średniotonowa - nie stożkowa, ale w formie połówki torusa (pierścienia), lekko cofniętego względem powierzchni wylotu tubki.

Taki profil membrany średniotonowej ma związek z formą jeszcze bardziej zaawansowanego, trójdrożnego układu koncentrycznego TC23, stosowanego w najlepszych konstrukcjach - Baltic, L`Ocean, La Sphere - przygotowanego do instalacji w obudowie kulistej, a więc tworzącego układem membran w przybliżeniu wycinek sfery.

Stosowany w Cabasse Iroise 3 (a także w pozostałych modelach serii Altura MC) dwudrożny układ koncentryczny BC13 jest częścią układu TC23, pozbawioną jeszcze większego pierścienia - przetwornika nisko-średniotonowego. Na zewnątrz 12-cm membrany przetwornika średniotonowego BC13 znajduje się jeszcze wyprofilowanie będące już pierścieniem montażowym, które ma też do odegrania rolę akustyczną (podobny element znajduje się pomiędzy membranami układu TC23).

Ani tak mały jak w pierwszych Iroisach, ani tak duży jak Uni-Q, układ BC13 - a dokładnie jego przetwornik średniotonowy - nie może obsłużyć całego zakresu średnich tonów. Na pracę z niską częstotliwością podziału nie pozwala mu nawet nie tyle mała powierzchnia membrany, co tylko pośrednio z nią związana wysoka częstotliwość rezonansowa, determinowana bardziej przez podatność zawieszeń i bardzo małą objętość komory znajdującej się za membraną.

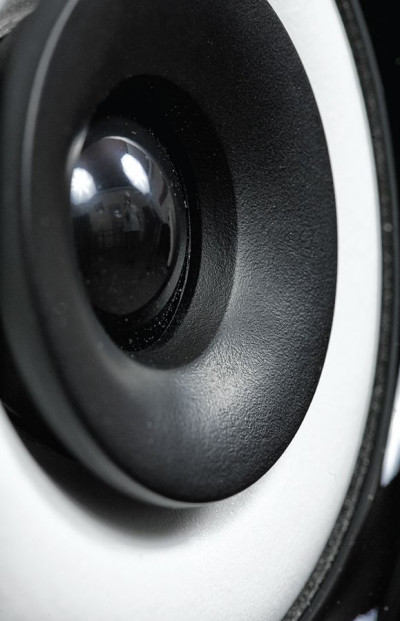

Przetwornik wysokotonowy w module BC13 to kopułka w krótkiej tubce. Średniotonowy ma membranę w formie przeciętego torusa, wykonaną ze specjalnej pianki Duocell.

Przetwornik wysokotonowy w module BC13 to kopułka w krótkiej tubce. Średniotonowy ma membranę w formie przeciętego torusa, wykonaną ze specjalnej pianki Duocell.

Gdyby moduł ten opracowywano od podstaw, na pewno możliwe i celowe byłoby przygotowanie go do pracy z niższą częstotliwością podziału, ale jest "wyjęty" z większego układu koncentrycznego, gdzie nie mógł mieć większej komory, i gdzie forsowanie niskiej częstotliwości podziału nie było konieczne.

Producent deklaruje częstotliwości podziału przy 750 Hz i 3700 Hz; druga z nich (między średniotonowym a wysokotonowym) jest "w normie", pierwsza (między średniotonowym, czyli całym modułem, a niskotonowymi) jest dość wysoka i skłania do traktowania nisktonowych jako nisko-średniotonowych - ale w takiej roli przetworniki 20-cm spokojnie sobie poradzą.

Dawne "20-tki" (stosowane w poprzednich modelach Iroise) miały charakterystyczne kosze, produkowane przez Cabasse - niezwykle masywne, z bardzo grubym pierścieniem mocującym i obejmą trzymającą potężny układ magnetyczny. Od jakiegoś czasu Cabasse stosuje kosze bardziej konwencjonalne (prawdopodobnie dostarczane przez kooperantów z zewnątrz), ale wciąż solidne, odlewane.

Firma chwali się własnymi membranami, z materiału nazwanego Duocell - niegdyś mogliśmy zawsze je rozpoznać po ich naturalnym, białym kolorze. Duocell widzimy więc w module BC13 (membrana średniotonowa), ale jest on też wciąż w głośnikach niskotonowych, chociaż z zewnątrz został polakierowany na kolor ciemnoszary - membrany wyglądają przez to "zwyczajnie", jak powlekana celuloza albo polipropylen.

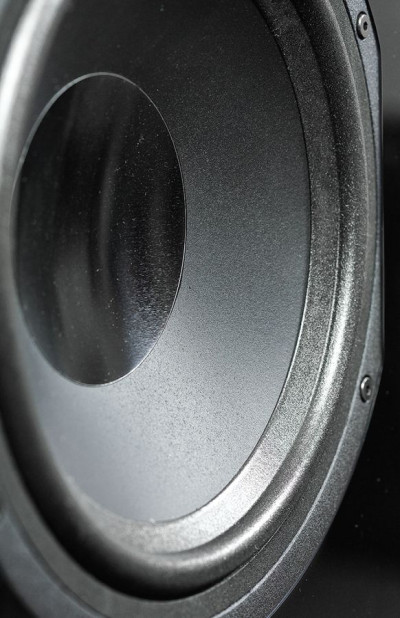

Również z pianki Duocell przygotowano membrany głośników niskotonowych, ale dodatkowo je powleczono, zmieniając kolor na bardziej standardowy.

Również z pianki Duocell przygotowano membrany głośników niskotonowych, ale dodatkowo je powleczono, zmieniając kolor na bardziej standardowy.

Nowy kosz jest "ścięty" dwoma cięciwami, co pozwoliło na ustalenie mniejszej szerokości samego frontu (niż w poprzednich wersjach Iroise). Obudowa ma wygięte ścianki boczne, w związku z czym producent zapowiada nawet nie redukcję, ale usunięcie ("remove") fal stojących, co jest obietnicą zdecydowanie za daleko idącą, zwłaszcza w sytuacji, gdy obudowa jest bardzo wysoka i jednokomorowa - najsilniejsze fale stojące będą generowane w tym kierunku, w zakresie stu kilkudziesięciu herców.

Okrągły tunel bas-refleksu znajduje się w dolnej ściance, więc skrzynię od cokołu oddzielają cztery krótkie pilary, zapewniające odpowiedni prześwit do wyprowadzenia ciśnienia. Cokół słusznie powiększa obszar podparcia, aby cała konstrukcja stała stabilnie. Maskownica przykrywa całą przednią ściankę i trzyma się na schowanych magnesach. Obudowa została polakierowana na wysoki połysk. Do testu trafi ła wersja czarna, dostępne są również wiśniowa i mahoniowa (cokół jest zawsze czarny).

Drugim doskonale znanym modelem serii Altura jest Egea. Wraz z kolejnymi generacjami przechodziła podobne zmiany, jak Iroise, ale w pewnym momencie wyraźniej zmieniła kształt - początkowo był to układ pojedynczej "20-tki" z modułem koncentrycznym, ale w modelu Egea 2, zamiast jednej "20-tki" wprowadzono dwie "16-tki". Tak też wygląda Egea 3, przez co jej obudowa jest węższa niż Cabasse Iroise 3. W serii Altura jest jeszcze podstawkowy model Bora (BC13 plus - uwaga - jedna "20-tka", a nie "16-tka") i centralny Ambrose (BC13 oraz dwie "16-tki" - skład podobny jak w Egea, ale w konfiguracji symetrycznej i w mniejszej obudowie).

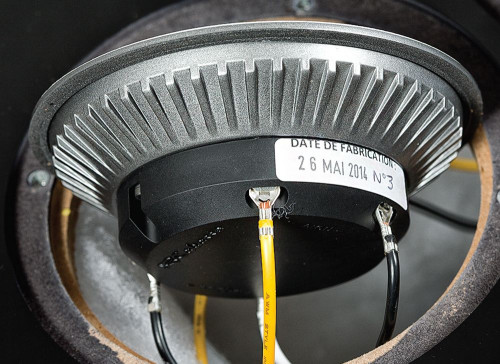

Moduł BC13 jest bardzo kompaktowy, co wynika z jego związków z większym, trójdrożnym modułem TC23, w którym musi się zmieścić "w objęciach" większego przetwornika nisko-średniotonowego. Wygląda na zamknięty z tyłu swoją własną konstrukcją, mimo to w obudowie przygotowano dla niego odizolowaną komorę – na wszelki wypadek?

Moduł BC13 jest bardzo kompaktowy, co wynika z jego związków z większym, trójdrożnym modułem TC23, w którym musi się zmieścić "w objęciach" większego przetwornika nisko-średniotonowego. Wygląda na zamknięty z tyłu swoją własną konstrukcją, mimo to w obudowie przygotowano dla niego odizolowaną komorę – na wszelki wypadek?

Specyfikacja techniczna

CABASSE Iroise 3
Moc wzmacniacza [W] 150
Wymiary [cm] 116 x 32 x 42
Typ obudowy br-p
Rodzaj głośników W
Efektywność [dB] 90
Impedancja (Ω) 4
Wymiary: wys./szer./gł., W przypadku urządzeń testowanych w AUDIO wartość mierzona.
Laboratorium
Cabasse Iroise 3
Cabasse Iroise 3
Cabasse Iroise 3

Charakterystyka przenoszenia wygląda przyzwoicie, chociaż do liniowości jej daleko i nie zmieści się w ścieżce +/-3 dB (czego zresztą producent w swoich danych nie obiecuje, podając pasmo przenoszenia 50 Hz – 24 kHz, ale bez decybelowych tolerancji), jednak jej kształt nie ostrzega nas przed poważnymi anomaliami brzmieniowymi.

Obniżenie w zakresie kilku kHz znamy z wielu innych konstrukcji (nie tylko Cabasse), tym bardziej wzmocnienie wysokich tonów jest na porządku dziennym. Dzięki zastosowaniu przetwornika koncentrycznego w okolicach drugiej częstotliwości podziału (wg danych firmowych to 3,7 kHz) nie widać niemal żadnych zmian charakterystyki w zakresie kątów do 15 st. włącznie, dopiero przy 30 st. charakterystyka się obniża, co jednak wiąże się kierunkowością poszczególnych przetworników (średniotonowego i wysokotonowego), a nie zmianami fazy między nimi – relacje fazowe pozostają stałe (przy danej częstotliwości) pod dowolnym kątem.

"Wyczyszczenie" współpracy między przetwornikami z problemu zmian relacji fazowych pozwala też łatwo dostrzec, gdzie naprawdę znajduje się częstotliwość podziału; pewne jest, że w zakresie kilku kHz membrana średniotonowa, zarówno o typowym profi lu stożkowym czy wykładniczym, jak i nietypowym, toroidalnym zastosowanym w BC13, wykazuje się gorszym rozpraszaniem niż 27-mm kopułka, nawet umieszczona w krótkiej tubce.

Zmiany charakterystyk kierunkowych poszczególnych przetworników zachodzą płynnie, ale miejsce, w którym znacznie lepiej rozpraszający wysokotonowy przejmuje główną rolę (a więc właśnie częstotliwość podziału), jest wyraźne – tam właśnie charakterystyka z osi 30 st. zbliża się do pozostałych i jest to ok. 4,5 kHz (tuż poniżej odsuwa się ze względu na węższe rozpraszanie średniotonowego, a niedaleko powyżej na skutek coraz silniejszego skupiania promieniowania przez samą kopułkę – każdy przetwornik skupia promieniowanie wraz ze wzrostem częstotliwości, tylko większe "robią to wcześniej".

Obserwując tego typu zmiany, warto jeszcze zwrócić uwagę na zafalowanie na charakterystyce zmierzonej pod kątem -7 st., pojawiające się przy ok. 1 kHz. To z kolei wynika z przesunięcia fazy między sekcją niskotonową a średniotonową (modułu BC13), na skutek wysokiej częstotliwości podziału (jak na podział między tymi sekcjami) – tutaj oczywiście zalety układu koncentrycznego nie wchodzą w grę, gdyż głośniki niskotonowe są odsunięte od układu BC13.

W zakresie najwyższych częstotliwości pojawiają się lekkie nierównomierności wynikające z pracy samego głośnika wysokotonowego, ale prawdopodobnie pochodzące nie tylko z właściwości jego układu drgającego, lecz również jego tubki o ostro zakończonej krawędzi, dookoła której pojawia się membrana średniotonowa. Takie są typowe problemy wszelkich układów koaksjalnych, w których tubka czy też płaski front tweetera nie może przejść gładko w powierzchnię przedniej ścianki, gdy pojawiają się przeszkody, na których fala ulega odbiciu. Maskownica wielkiej szkody nie czyni, "wcięcie" przy ok. 5 kHz widać wyraźnie, ale ze względu na jego wąskopasmowy charakter nie będzie ono tak samo wyraźnie słyszalne.

Na drugim skraju pasma widzimy o wiele spokojniejszy przebieg – charakterystyka osiąga łagodny szczyt przy ok. 100 Hz, poniżej opada, ale powoli zwiększa nachylenie, jeszcze w oktawie 30–60 Hz jest to tylko 8 dB i dopiero poniżej 28 Hz (częstotliwość rezonansowa obudowy) zbliża się już szybciej do asymptoty 24 dB/okt., właściwej dla systemów bas-refleks.

Taki kształt krzywej zapowiada dobrą odpowiedź impulsową. Spadek –6 dB (względem poziomu średniego) mamy 40 Hz – to wynik daleki od rekordów, ale i tak ucieszy wszystkich, którzy mogli się martwić dolną granicą podaną przez producenta (50 Hz). Swoją drogą, to bardzo dziwne – tak sobie żałować basu w danych katalogowych, podczas gdy wiele innych fi rm obiecuje (bez skrupułów i bez pokrycia w faktach) mityczne 20 Hz, zdobywając oczywiście tym sposobem uznanie klientów.

Czułość jest trochę niższa niż deklarowana przez Cabasse (w katalogu 92 dB), ale wciąż bardzo wysoka – 90 dB, co tym bardziej cieszy, że impedancja, chociaż nominalnie 4-omowa, nie pokazuje niebezpiecznych spadków. Minimum ok. 3,5 oma pojawia się przy 180 Hz, a w bas-refleksowym "dołku" wynosi 6 omów – taka różnica wskazuje na jakieś straty (tłumienie) w układzie rezonansowym, co jednak może być celowe.

Producent jest dokładny, gdy podaje wartość minimalną (3,3 oma), i jednocześnie nierzetelny, deklarując obok impedancję nominalną 8 omów. Jednego z drugim nie da się pogodzić na gruncie technicznych norm. Można oczywiście pogodzić na gruncie polityki. W danych fi rmowych znajdziemy jeszcze jedną ciekawostkę – o ile moc (znamionowa? – "power handling", bez podania normy) ma wartość umiarkowaną (150 W), to "peak power handling" (tutaj żadnej normy tym bardziej nie podano) ma wynosić aż 1000 W. Gra w piki daje wyniki.
