ELAC
FS 249.3

Od ostatniego testu Elaców nie minęło bardzo dużo czasu - rok, może dwa... Ale w tym okresie w niemieckiej (a może już amerykańsko-niemieckiej?) firmie wydarzyło się bardzo wiele. Zanim więc przejdziemy do zasadniczego testu FS 249.3, zorientujemy się, kto "wystawia" tego zawodnika i co nowego ma nam do zaproponowania.

Nasza ocena

Wykonanie
Układ trójdrożny na zawansowanych i oryginalnych przetwornikach; niskotonowe i średniotonowy z membranami "kryształowymi", wysokotonowy JET najnowszej generacji. Obudowa prosta w formie, ale wykonanie bez zarzutu. Klasyczna elegancja.
Laboratorium
Średnie częstotliwości lekko wyeksponowane, charakterystyka bardzo stabilna między różnymi osiami. Czułość 87 dB, impedancja znamionowa 4 omy.
Brzmienie
Zrównoważone, obszerne, gęste, z poważnym basem, neutralną średnicą i gładką górą. Doskonały balans między substancyjnością i detalicznością, mocą i delikatnością.
Artykuł pochodzi z Audio

Odsłuch

Tego można się było spodziewać. Tym razem nie ma żadnego zaskoczenia, zastanawiającego braku korelacji między niepokojącymi wynikami pomiarów a fascynującym brzmieniem, w ogóle nie ma nic niezwykłego, ani w pomiarach, ani w brzmieniu...

Jest normalność, wspaniała normalność. I co dalej? Niedawno jeden z Czytelników zwrócił mi uwagę, że opisy brzmienia w zbyt dużej części są oparte na zaprzeczeniach - brzmienie nie jest... dźwiękowi nie brakuje... kolumny nie grają...

Po części racja - bardziej przekonujące byłoby wyłącznie pisanie - jak jest. Spróbujcie. Zwłaszcza wtedy, gdy brzmienie jest właśnie takie jak z kolumn Elac FS 249.3. Kilka zdań i po sprawie. Albo dowolnie długa relacja oparta na tym, jak brzmiały kolejne płyty i nagrania.

W bezpośrednim porównaniu do Tempo Plus i SR3 Signature, brzmienie kolumn Elac FS 249.3 jest, po pierwsze, bardziej neutralne, a po drugie - potężniejsze, bardziej obfite i rozłożyste. Elac jest jednak generalnie znany z wysokiej kultury, zwykle nie wprowadza dominującego basu, czasami trochę dół podgrzeje, często pochwali się dobrą plastycznością, nie prowadzi też akcji twardymi uderzeniami - i tak jest również w tym przypadku, jednak na tle konkurentów ujawnia się różnica - może nie klas, bo to niesprawiedliwie deprecjonowałoby ich jakość, co skali.

Elac FS 249.3 to kolumny innej kategorii wagowej, w której pojawia się właśnie "efekt skali" (trochę parafrazując terminologię ekonomiczną), albo dialektycznie - ilość przechodzi w jakość. Potencjał mocy i nisko sięgającej charakterystyki, nawet niewykorzystywany wprost, czy to na wysokich poziomach głośności, czy w skokach dynamiki, pozwala poczuć, że słuchamy kolumn poważnych, kreujących poważny, duży dźwięk.

Elaki grają bardziej dostojnie, znacznie spokojniej od Audiovectorów, równocześnie są zdolne do oddania mocnych ciosów, ich bas schodzi niżej, staje na wysokości zadania w trudnych sytuacjach, co nie oznacza, że pilnuje tylko kontroli, krawędzi, aby nie dać się złapać na najmniejszym "poluzowaniu" - działa sprawnie, konkretnie, ale oznacza to też "konkretną" moc w tych momentach, które jej wymagają, nie są one tylko "kwitowane" dynamicznym uderzeniem lub zaznaczane pomrukiem, pojawia się masa i energia, której mniejsze kolumny tego testu nie mają, bo mieć nie mogą.

Owszem, Audiovector gra zwinniej, z większym animuszem, Audio Physic ma piękną plastyczność, ale fundament jest domeną Elaca. Można powiedzieć, że do pewnego stopnia spowalnia on akcję, tyle że solidny, rozciągnięty bas zawsze jest balastem po prostu dlatego, że nawet przy bardzo dobrym prowadzeniu basu przez wzmacniacz i kolumny zostaje on zniekształcony - również w odpowiedzi impulsowej - przez samo pomieszczenie.

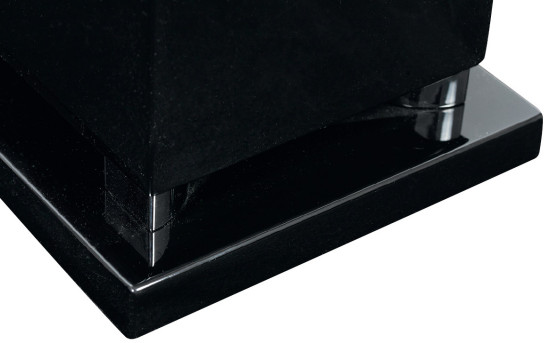

Prześwit między obudową a cokołem i tworzące go elementy dystansujące nie są czczą ozdobą - tędy wychodzi ciśnienie z jednego z dwóch tuneli bas-refleksu, zainstalowanego w dolnej ściance.

Prześwit między obudową a cokołem i tworzące go elementy dystansujące nie są czczą ozdobą - tędy wychodzi ciśnienie z jednego z dwóch tuneli bas-refleksu, zainstalowanego w dolnej ściance.

Nawet bardzo szybkie wygaszenie dźwięku w samej kolumnie nie spowoduje wygaszenia fali, która rezonuje w pomieszczeniu - nie jest ona przecież w żaden sposób kontrolowana przez system. Owszem, słabymi parametrami systemu można sytuację znacznie pogorszyć, ale nie można jej do końca uleczyć. To tylko komentarz na marginesie, Elac FS 249.3 nie wywołuje problemów większych niż inne kolumny o podobnych właściwościach - szerokopasmowe, przeznaczone do dużego pomieszczenia.

Środek pasma jest ustawiony regularnie, prawidłowo, a kolejne próbki muzyczne wskazywały na jego szerokie kompetencje; wszystkie instrumenty akustyczne miały naturalne wybrzmienie, głosy były znajome, między sobą dobrze różnicowane, z dodatkiem lekkiego ocieplenia, chociaż bez takiej "analogowej"emfazy, jak z Tempo, i bez tak ostrego rysunku, jak z SR3 Signature. W sumie spokojniej, ale właśnie dlatego, że proporcjonalnie większy udział ma tutaj bas.

Elaki nie eksperymentują też z wysokimi tonami ani ich nie wyostrzają (jak Audiovectory i Sonusy), ani ich nie żałują (co w dużym uproszczeniu można jednak zarzucić AP). Góra jest wyraźna, selektywna i gładka, doświetla detal nie rozjaśniając średnicy (w tym przypadku pomiary dobrze to ilustrują), dzięki czemu wokale są nienatarczywe, lekko odsunięte, ale z mocnym "dołem" i stabilnymi pozycjami.

W tym brzmieniu wszystko jest co najmniej bardzo porządne. Polecam te kolumny wszystkim, którzy szukają "pewniaka", nie tyle realizującego jakieś wysublimowane, indywidualne gusty, ile spełniającego wszystkie obiektywne kryteria sprzętu wysokiej klasy.

W takim znaczeniu są to najmocniejsze i najbezpieczniejsze kolumny tego testu, nie kreują wielce oryginalnego ani zjawiskowego brzmienia, za to unikają poważnych kontrowersji i polaryzowania opinii.

Bez charyzmy AP, bez zadziorności Audiovectora, za to z równowagą, dokładnością i kulturą, zresztą właściwą Elacom. FS 249.3 to zaawansowane, uniwersalne, wydajne i eleganckie kolumny, w każdym wymiarze - technicznym, estetycznym i brzmieniowym.

Kanapki z celulozą

Elac opracował kilka zaawansowanych rozwiązań, z których największy zasięg mają celulozowo-aluminiowe membrany sandwiczowe i wysokotonowe JET-y. Najbardziej oryginalny i spektakularny, ale już niestosowany, był wysokotonowy "4 Pi" - z membraną w formie pierścienia promieniującego dookolnie, stosowany w swoim czasie w kilku najlepszych konstrukcjach Elaca (a także dostępny dla hobbystów, bo były to złote czasy DIY).

Współcześnie najbardziej zaawansowany jest przetwornik koncentryczny, składający się w JET-a i "diamentowej" membrany średniotonowej. JET nie jest jednak pomysłem samego Elaca; to typ wywodzący się wprost z przetwornika AMT (Air Motion Transformer) Dr Oskara Heila, opracowanego na początku lat 70., produkowanego w różnych wariantach przez sporą i wciąż rosnącą grupę fi rm (i różnie nazywanego, w celu podkreślania własnej innowacyjności).

Ruch membrany typu AMT nie jest zgodny z kierunkiem promieniowania (jak w idealnej membranie wstęgowej, kopułkowej czy stożkowej), lecz na skutek jej uformowania w "harmonijkę", siła elektrodynamiczna powoduje takie jej odkształcanie, które z kolei "wypycha" powietrze spomiędzy fałd z prędkością wielokrotnie większą niż prędkość ruchu samej membrany (stąd "transformator" prędkości).

Ostatecznie tym sposobem nie można osiągnąć wyższej efektywności (w porównaniu z typowym przetwornikiem wstęgowym), bowiem kompensuje ją mniejsza powierzchnia emisji, ale właśnie samo jej zmniejszenie jest zaletą - podobna energia promieniowana pochodzi z mniejszej powierzchni, zbliżając przetwornik do ideału punktowego źródła dźwięku, co bezpośrednio poprawia charakterystyki kierunkowe.

Osiągnięcie wysokiej częstotliwości granicznej zależy od szerokości fałdy (im mniejsza, tym lepiej). W obecnym modelu JET 5 wynosi ona 0,84 mm, a formowanie i montowanie membrany wciąż wymaga pracy ręcznej, do czego oczywiście są potrzebne wyjątkowo zręczne i wyszkolone rączki, bo kontrola jakości musi być rygorystyczna, co również wpływa na koszty.

Sama koncepcja membrany sandwiczowej może też nie jest stuprocentowo oryginalna, bo dzisiaj wielu producentów pokazuje różne wariacje na ten temat, ale wersja Elaca jest specyficzna, w obecnym wydaniu (Crystal) zupełnie wyjątkowa, a ćwierć wieku temu, kiedy Elac wprowadził swoje pierwsze "miski", były one czymś nieznanym, chociaż dzisiaj podobnie wygląda wiele głośników... Ale tylko wygląda.

Owa specyfika polega na tym, że nie jest to membrana sklejona z kilku warstw, ściśle do siebie przylegających na całej powierzchni; niewidoczna (od przodu; widoczna od tyłu) warstwa ma typowy profil stożkowy i jest wykonana z celulozy, a warstwa zewnętrzna została doklejona na części bliższej obwodowi (można ją uznać za wielką, wklęsłą nakładkę przeciwpyłową o średnicy równej średnicy całej membrany).

Kiedyś warstwa ta miała gładką powierzchnię (i przypominała miskę), teraz ma powierzchnię złożoną z płaskich trójkątów, oczywiście uformowaną z jednego kawałka aluminium - tak jak wcześniej miski. Taka struktura ma wysoką sztywność i tłumienie wewnętrzne (złożenie materiałów o różnych właściwościach mechanicznych).

Wyzwaniem może być jednak utrzymanie umiarkowanej masy ("prowadząca" warstwa celulozowa sama musi być dostatecznie sztywna, bo na części swojej powierzchni, w pobliżu cewki, "nie jest trzymana" przez warstwę aluminiową).

Andrzej Kisiel

Specyfikacja techniczna

ELAC FS 249.3
Moc wzmacniacza [W] 200
Wymiary [cm] 114,5 x 26 x 31
Rodzaj głośników W
Efektywność [dB] 87
Impedancja (Ω) 4
Wymiary: wys./szer./gł., W przypadku urządzeń testowanych w AUDIO wartość mierzona.
Laboratorium
Rys. 1. Elac FS 249.3 - charakterystyka przetwarzania w całym pasmie akustycznym, na różnych osiach.
Rys. 1. Elac FS 249.3 - charakterystyka przetwarzania w całym pasmie akustycznym, na różnych osiach.
Laboratorium Elac FS 249.3

Charakterystyka przetwarzania FS 249.3 nie biegnie jak po sznurku, ale nie jest dziełem przypadku lub problemów, których nie można było rozwiązać. Dopiero mniejsze, lokalne górki i dołki są niezamierzonymi niedoskonałościami, które trudno usunąć (drobnych ząbków nie da się wyrównać filtrami biernej zwrotnicy, albo wymagałoby to jej absurdalnego skomplikowania), ale nie mają one poważnego wpływu na charakter brzmienia. Zresztą ów ogólny kształt charakterystyki jest dość dobrze znany, i chociaż nie jest wzorcem liniowości, to i tak może zostać uznany za "podręcznikowy", jako przykład praktycznej realizacji określonych zamierzeń konstruktora.

Wciąż mieszcząc się w dość wąskiej ścieżce +/-2 dB (aż do 10 kHz), "wycieniowanoh" przejście między średnimi a wysokimi tonami, wzmacniając szerokie okolice 500 Hz, a także "otwarto" wysokie tony w najwyższej oktawie, gdzie pojawia się szpic przy ok. 15 kHz, będący już cechą "osobniczą" głośnika wysokotonowego, której nie można skorygować filtrem, ale w takim natężeniu i w takim położeniu nie będzie to źródłem ani wyostrzenia, ani nadmiernego rozjaśnienia (jest to najprawdopodobniej cecha nowej wersji JET 5; w pomiarach FS 249, który miał JET III, tej górki nie było).

Charakterystyka w zakresie kilku kHz jest tylko w niewielkim stopniu zależna od osi pomiaru, Elac z pewnością nie oddaje hołdów filtrom 1. rzędu, nie narażając charakterystyki na niestabilność, jaką obserwowaliśmy w dwóch pierwszych kolumnach tego testu, lecz za pomocą filtrów wyższego rzędu ma nad nią znacznie lepszą kontrolę, zarówno w kwestii ustalenia żądanego kształtu na osi głównej, jak i jego utrzymania poza nią - przynajmniej w tym wąskim zakresie kątów, jaki bierzemy pod uwagę w naszych pomiarach, i jaki należy uwzględniać ze względu na możliwe pozycje kolumn względem słuchacza.

Dzieląc już włos na czworo, można wskazać, że charakterystyka z osi -7º leży nieco niżej od pozostałych, a ponieważ zakres kilku kiloherców i tak jest już delikatnie osłabiony, więc dla lepszej neutralności lepiej trzymać się przynajmniej wysokości z osi głównej (90 cm), niemal żadnej różnicy nie robi już przesunięcie się nieco wyżej (pod kątem +7º), lub 15º w płaszczyźnie poziomej. Dopiero pod kątem 30º pojawiają się dodatkowe osłabienia, nie tylko w najwyższej oktawie.

Ostatecznie więc Elaki trzeba skręcić w kierunku miejsca odsłuchowego, ale nie trzeba tego robić bardzo dokładnie. Maskownica ma wpływ ciekawy i w pewnym sensie pozytywny, bowiem pozwala zmodyfikować kształt charakterystyki, nie wprowadzając poważnych nierównomierności - wzmacnia zakres 1-3 kHz, a mały dołek przy 5-6 kHz nie powinien czynić szkody. W zakresie niskich częstotliwości punkt -6 dB pojawia się przy ok. 35 Hz - to dobry wynik, producent deklaruje pasmo 28 Hz - 50 kHz, nie podając jednak wartości spadków; przy 28 Hz wynosi ok. 15 dB.

Czułość to typowe dla tego testu 87 dB, przy impedancji znamionowej 4 Ω, której producent nie ukrywa i nie naciąga, dodatkowo rzetelnie informując, że minimalna wartość, przy 120 Hz, wynosi 3 Ω. W ten sposób FS 249.3 to obciążenie "dość" trudne, ale jeszcze nie takie, które wymagałoby szczególnych wysiłków przy doborze wzmacniacza - poradzi sobie z tym każdy "zdrowy" tranzystor.

Rekomendowana moc wzmacniacza to 30-400 W, jednak moc znamionowa, która jest bardziej konkretnym parametrem, wynosi "tylko" 200 W, więc szukanie wzmacniacza o znacznie wyższej mocy (pamiętajmy, przy 4 Ω), nie jest konieczne. Porównując pomiary z pierwszą wersją modelu FS 249, widać podobne założenia co do ogólnego kształtu charakterystyki, stąd można podejrzewać, że obydwa projekty realizował ten sam zespół.

Jest też jednak wiele różnic w szczegółach, jedną z ważniejszych jest rezygnacja z filtrowania "subsonicznego" - górnoprzepustowego sekcji niskotonowej. Jak już wspomniałem, tym razem nie mierzyliśmy charakterystyk przy jednym otworze zamkniętym, ale sytuacja przy obydwu otwartych jest odrobinę inna niż poprzednio - częstotliwość rezonansowa jest nieco niższa (ok. 40 Hz, poprzednio ok. 50 Hz).
