Sam Andrew Jones nie jest jednak wcale debiutantem, o czym pisaliśmy już kilka razy. Zaczynał kilkadziesiąt lat temu w KEF-ie, a od kilku lat wprowadza nowe rozwiązania do kolumn Elaca.
Jego twórczość zdominowała tutaj ofertę w niższych zakresach cenowych, sięga coraz wyżej, gdzie zaznacza się zastosowaniem układów koncentrycznych, chociaż oryginalna technika niemieckiej firmy, znana od wielu lat z przetworników wysokotonowych JET (AMT) i membran sandwiczowych (aluminiowo-celulozowych), wciąż się broni, nawet świeżymi edycjami (serie Carina i Vela).
Elac i seria Debut

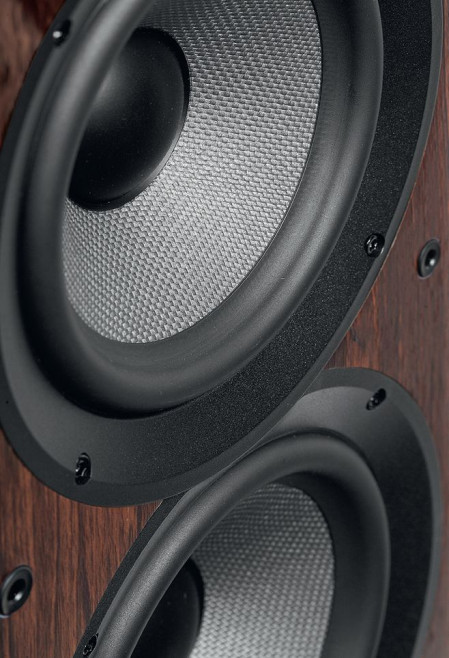

W najtańszej serii Debut nie ma żadnej z tych atrakcji, ale jest parę innych niekonwencjonalnych rozwiązań. Może się wydawać, że najprostsze, jednowarstwowe wersje membran "miskowych" mieściłyby się w takim budżecie, ale Andrew Jones wybrał inne membrany, może mniej efektowne, ale akustycznie sprawdzone – plecionki z włókna aramidowego.
W wydaniu firmy DuPont ma ona doskonale znaną nazwę Kevlar, która jest jednak zastrzeżona, a skoro nie jest tutaj stosowana, więc "półprodukt" najprawdopodobniej pochodzi od innego dostawcy. Nadano jej też inny kolor (niż tradycyjny dla Kevlaru żółty) – srebrzystoszary. Przetwornik wysokotonowy to w najkrótszym ujęciu jednocalowa kopułka tekstylna, ale z ważnymi modyfikacjami i dodatkami.
• Po pierwsze, producent nazywa to "szerokim zawieszeniem", ale chodzi o stanowiący dużą część całkowitej powierzchni membrany, efektywnie promieniujący pierścień, zwłaszcza najwyższe częstotliwości, a więc o przetwornik kopułkowo- -pierścieniowy.
• Po drugie, dodano falowód modyfikujący charakterystyki kierunkowe; często omawianym celem zawężenia (zwanego "kontrolowaniem") rozpraszania z wysokotonowego w zakresie kilku kHz jest dopasowanie charakterystyk kierunkowych obydwu przetworników w okolicach częstotliwości podziału, a Elac zwraca uwagę na jeszcze jedną zaletę – ograniczenie fal biegnących do krawędzi obudowy, tam się odbijających, interferujących z falami bezpośrednimi i wywołującymi nierównomierności charakterystyki.

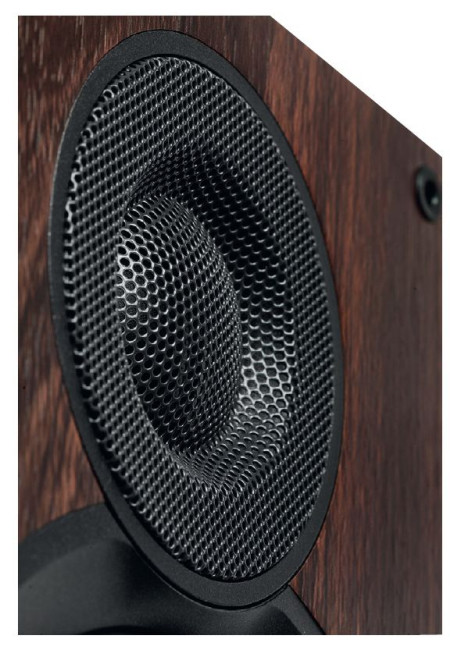

• Trzecim, może najmniej istotnym (pod względem akustycznym), ale intrygującym dodatkiem jest metalowa siateczka. Czasami stosuje się podobną przed kopułkami metalowymi, głównie w celu ich ochrony przed uszkodzeniem mechanicznym (czyli palcem...), której miękkie kopułki nie wymagają; ich działanie w roli soczewki jest niewielkie.
Czytaj również: Jakie znaczenie ma moc, a jakie efektywność zespołów głośnikowych?
Czy Elacowi udaje się tym sposobem jeszcze poprawić charakterystyki, czy to tylko ozdoba nawiązująca do plecionki membran nisko-średniotonowych? O tych szczegółach mogliśmy już pisać 3 lata temu, przy okazji testu nieco mniejszych Elaków F5.2. A jeszcze wcześniej testowaliśmy F6, czyli odpowiednik F6.2 z pierwszej serii Debutów.
Hasło serii brzmi: "Wszystko, co robimy, jest inne". W rzeczywistości nie "wszystko", jednak wiele – zwłaszcza w konstrukcjach wolnostojących.
Mniejsza F5.2 ma konfigurację analogiczną jak Elac Debut F6.2, różniąc się wielkością przetworników (15 cm) i oczywiście obudowy. Podstawkowe w serii Debut 2.0 (mniejsze B5.2, większe B6.2) to już proste układy dwudrożne, dwugłośnikowe. Są też dwa centralne (C5.2, C6.2), "atmosowy" A4.2 i naścienny OW4.2 (tutaj czwórki w symbolach sygnalizują, że przetworniki nisko-średniotonowe są jeszcze mniejsze).
Elac Debut F6.2 - obudowa i wykończenie
Obudowa została wykończona folią drewnopodobną, w teście był to ciemny brąz, a dostępna jest też wersja czarna. Wykonanie jest staranne, bez widocznych łączeń, na gładko do samych krawędzi. Bez ścięć i zaokrągleń, ale taka minimalistyczna forma jest najbezpieczniejszą, a nawet najbardziej elegancką opcją w tym zakresie ceny.
Czytaj również: Co to są charakterystyki kierunkowe?
Można się czepiać braku wyfrezowań pod kołnierze bas-refleksów, ale nie ma to żadnego akustycznego znaczenia (tak jak ma je "zlicowanie" z frontem pierścieni na koszach przetworników, zwłaszcza wysokotonowego), a można docenić to, że wyprofilowane są obydwa końce tuneli, również wewnętrzne, co konsekwentnie redukuje turbulencje.

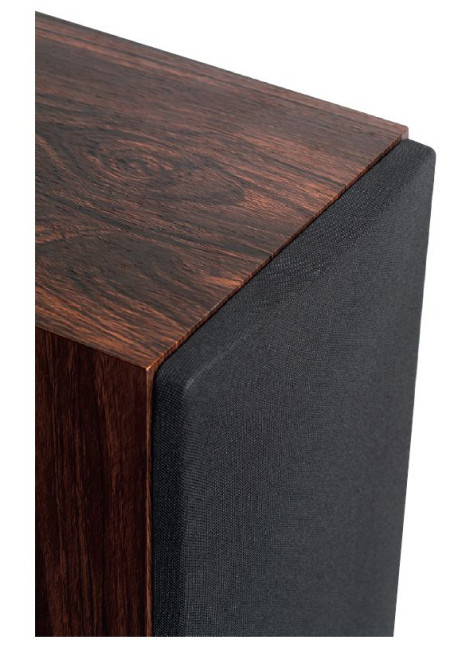

Maskownica kolumn Elac Debut F6.2 jest mocowana tradycyjnie, na kołki, jednak one i ich uchwyty na froncie są delikatne i mało widoczne. Ale maskownicę lepiej jak zwykle zdjąć, nie spodziewamy się po niej niczego dobrego, bo jej ramka jest od wewnątrz niewyprofilowana (chociaż na całej szerokości wygięta w łuk). Dodany cokół jest tylko odrobinę większy od podstawy właściwej obudowy, stabilność poprawi więc też tylko trochę, ale dzięki temu szczupłe F6.2 są wygodne do ustawienia.
Elac Debut F6.2 - układ głośnikowy
Producent przedstawia kolumny Elac Debut F6.2 jako układ trójdrożny. Wraz z trójką tak samo wyglądających (a może i dokładnie takich samych) 18-cm przetworników mógłby to być układ dwuipółdrożny... Po co jednak pisać, czym mógłby być, jeżeli już wiadomo, czym jest? Otóż nie jest to takie jednoznaczne, gdy będziemy sprawę drążyć dalej.
Czytaj również: Jakie są najlepsze materiały dla membran głośników niskotonowych i średniotonowych?
Sam producent publikuje przekrój obudowy, z którego wynika, że głośnik formalnie średniotonowy (znajdujący się najbliżej wysokotonowego) ma do dyspozycji komorę o objętości podobnej, jak każdy z głośników niskotonowych.
Typowemu średniotonowemu tak duża nie byłaby potrzebna, zwłaszcza że wywołuje to dodatkowe skomplikowanie obudowy – przegroda nie jest płytą pomiędzy średniotonowym a górnym niskotonowym, lecz składa się z trzech elementów, aby w głębszej części obudowy sięgnąć niżej. Pod kątem nie można jej było ustawić, bo "zaczepiałaby" o magnes niskotonowego.
Co więcej, komora ta pracuje jako bas-refleks; "wentylowanie" średniotonowych jest spotykane, lecz tutaj pojawiają się kolejne cechy znamienne dla... układu dwuipółdrożnego.
Obydwa niskotonowe pracują we wspólnej komorze (ma ona wzmocnienie – szeroką listwę łączącą przednią i tylną ściankę), dwa razy większej niż komora średniotonowego (a więc objętość przypadająca na każdy z tych trzech przetworników jest taka sama).

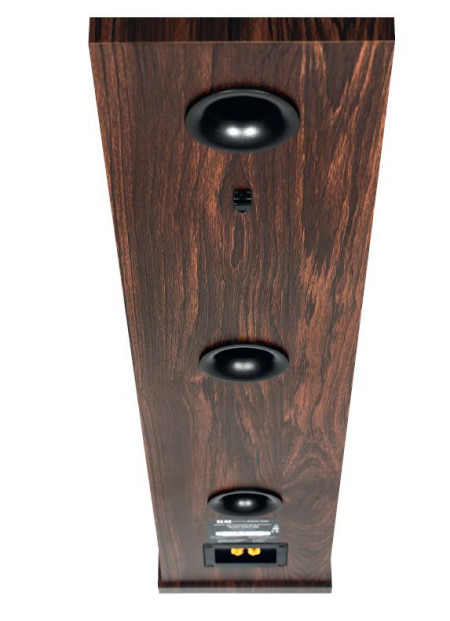

Komora niskotonowych w kolumnach Elac Debut F6.2ma dwa otwory i tunele – dokładnie takie same, jak tunel komory średniotonowego (średnica 4 cm, długość 8 cm), co oznacza, że obydwie komory są strojone do takiej samej częstotliwości rezonansowej.
Prowadzi to do zbieżności charakterystyk częstotliwościowych (na razie nie uwzględniając działania filtrów elektrycznych zwrotnicy) i co nie mniej ważne w tej sytuacji – fazowych, dzięki którym w zakresie niskich częstotliwości obydwie sekcje mogą być dobrze zgrane nawet po dodaniu łagodnego filtrowania górnoprzepustowego do głośnika średniotonowego.

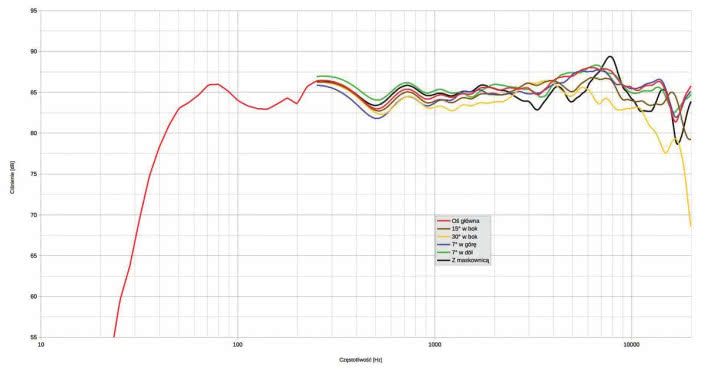

Taką analizę uzupełnia kolejna informacja od producenta – o bardzo niskiej częstotliwości podziału między tymi sekcjami, wynoszącej 90 Hz. Z naszych pomiarów nie wynika aż tak niska, przede wszystkim dlatego, że niskotonowe nie pracują tak "selektywnie", charakterystyki obydwu sekcji przecinają się przy ok. 200 Hz, ale charakterystyka średniotonowego opada wyraźnie dopiero poniżej ok. 100 Hz.
W takiej sytuacji, nawet przy elektrycznym filtrowaniu górnoprzepustowym głośnik średniotonowy można określić jako nisko-średniotonowy, a niskotonowe jako... subniskotonowe?
Bez przesady, jako niskotonowe, ale to układ trójdrożny, zbliżający się do układu dwuipółdrożnego. To, jak go nazwiemy, ma niewielkie znaczenie, ważniejsze jest, czy został dobrze zestrojony. Jest niekonwencjonalny, ale nie ma tutaj ani błędu w sztuce, ani geniuszu.
Czytaj również: Co to jest układ dwuipółdrożny?

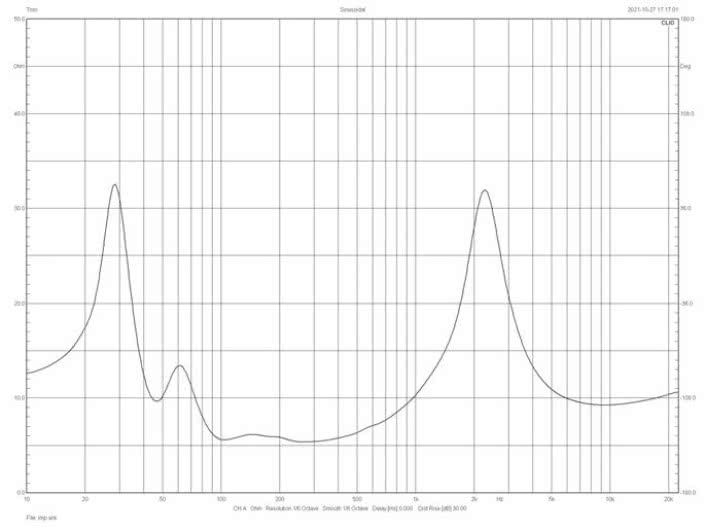

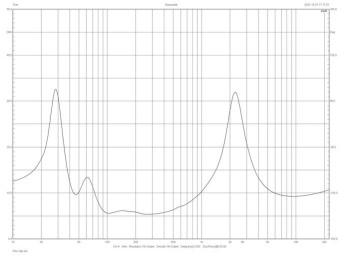

Jest pomysł, którego sens zweryfikują końcowe rezultaty. Wiąże się to z jeszcze jedną ciekawostką – głośniki niskotonowe to najprawdopodobniej jednostki 6-omowe, połączone szeregowo, tworzące razem sekcję 12-omową.
Gdyby kolejny taki głośnik (6-omowy) dodać do tego jako nisko-średniotonowy bez filtrowania górnoprzepustowego (jak w klasycznym układzie dwuipółdrożnym), byłby on obciążony już tylko w zakresie niskich częstotliwości aż czterokrotnie wyższą mocą niż każdy z niskotonowych; dopiero jego filtrowanie zapewnia względnie dobry bilans.
Andrew Jones wyjaśniał, że taki układ (również w mniejszych Debut F5.2) pozwala zastosować takie same przetworniki (niskotonowe i nisko- -średniotonowe), powielić filtrowanie (przy drugiej częstotliwości podziału) z podstawkowego układu dwudrożnego (który też bazuje na tym typie głośnika).
Pewnym kosztem tego rozwiązania jest jego relatywnie niska czułość ( jak na tak rozbudową konstrukcję), wynikająca z 12-omowej sekcji niskotonowej.
Kolumny Elac Debut F6.2 ładnie wyglądają i przyjemnie brzmią, mają przyzwoitą technikę, są starannie wykonane. Oryginalna aranżacja akustyczna, ukryta przed oczami, zapisana w wewnętrznej konstrukcji obudowy i zwrotnicy, to bardziej ciekawostka dla pasjonatów i projektantów niż informacja ważna dla użytkownika, chociaż nie pozostaje bez wpływu na parametry i brzmienie.
Elac F6.2 - odsłuch
Elaki, włączone bezpośrednio po Cantonach, dają odpocząć. Chociaż obydwa brzmienia trzymają się ogólnych ram przyzwoitego zrównoważenia i "normalności", to wyraźnie inaczej rozkładają nie tylko akcenty, ale też odmiennie traktują poważniejsze kwestie, kształtując ostatecznie bardzo różne kompozycje.
Po konfrontacji z kolumnami Elac Debut F6.2F6.2 wciąż nie byłem pewien, czy Canton GLE 70 bas eksponuje bardzo czy tylko trochę, a Elac – czy prowadzi go równo, czy lekko osłabia.
Dopiero kolejne kolumny stały się w tej sprawie arbitrami, ale i bez nich było oczywiste, że Elac Debut F6.2 ma mniej basu niż GLE 70, na dobre i na złe. Ale może nawet jeszcze wcześniejszym, pierwszym wrażeniem jest niższy poziom całej charakterystyki – Elaki grają wyraźnie ciszej niż Cantony, na co składa się wysoka czułość tych drugich i najniższa w grupie tych pierwszych.
Czytaj również: Czy wąska obudowa kolumny jest akustycznie najkorzystniejsza?
Niska czułość, a tym bardziej niska efektywność, nie jest zaletą w żadnych okolicznościach, ale nie musi być poważną wadą, a niestety często jest powodem fałszywego wrażenia, że kolumna gra gorzej, o czym już nieraz wspominaliśmy.
W odbiorze niedoświadczonego słuchacza dźwięk cichszy jest ogólnie "słabszy" od głośniejszego (zakładając, że ten głośniejszy nie jest boleśnie ogłuszający i ma inne podobne cechy).
Trzeba więc szybko dokonać korekty – dostarczyć do Elaków FS6.2 większą moc, aby wyrównać poziomy głośności i stworzyć warunki do "sprawiedliwego" (i użytecznego dla nas) porównania samego charakteru brzmienia. Wtedy często się okazuje, że kolumny głośnikowe pozornie słabsze nie tylko grają lepiej, ale nawet mocniej – bardziej dynamicznie, dźwięcznie itd.
Tym razem nie jest ani tak, ani zupełnie inaczej... Które grają lepiej, wymaga już indywidualnej oceny, i ja takiej tutaj nie wyrażę, ale nie z ostrożności, ale z uczciwości. I nie powinno to nikomu przeszkadzać, sam opis właściwości powinien wszystkim wystarczyć, to są kolumny o wyraźnie określonych charakterach, dla różnych klientów.
Czytaj również: Czy obudowa kolumny jest potrzebna po to, aby działać jako pudło rezonansowe?
Mamy już więc wyrównane głośności, a Elaki F6.2 wciąż grają spokojniej, na co składa się delikatniejszy bas, ale nie tylko. Również wysokie tony zaznaczają się subtelniej, co najpierw może nasuwać podejrzenie, iż są przytłumione, że leżą niżej niż średnica, ale rzecz w ich barwie, a nie w poziomie, nie mają już metalicznego posmaku, są może mniej selektywne, lecz dostarczone we właściwej dawce, aby podobnie – a zarazem inaczej niż w GLE 70 – średnicę uzupełnić.
Dźwięk jest spójny, płynny, bardziej plastyczny w potocznym znaczeniu, zmiękczony, z pastelowymi, mniej kontrastowymi barwami. Średnica jest zarazem pierwszoplanowa, jak i łagodna, mniej dobitna i bezpośrednia, ale łatwa, a nawet urocza.
Wokale są naturalne soczystością i niuansami, a te nie oznaczają wcale ostrych detali, lecz lekkie wybrzmienia, oddech, łatwe wrażenie, że to głosy ludzi, a nie tylko dźwięki z nagrania. Gęste, soczyste, ale nie ciężkie. Spójne, ale nie skoncentrowane, luźniejsze, bez technicznej artykulacji i podkreślania sybilantów.
Kolumny Elac F6.2 nie mają mocnego uderzenia ani błysku, mają za to charyzmę i intymność. Kiedy trzeba (kiedy dyktuje to materiał), są bliskie, czyste, czytelne, ale chętniej tworzą dystans i klimat. Kilka razy zatrzymały mnie dłużej niż konkurenci, mają w sobie "coś" nieoczywistego, ale przyjemnego.
