DYNAUDIO
Focus 340

Dynaudio nie daje nam wielkiego pola do popisu i opisu nowych technik, konfiguracji czy choćby projektów plastycznych. Od dawna, w zasadzie od samego początku, datowanego na lata 80. ubiegłego wieku, działa tak, jakby jego decydenci i konstruktorzy usłyszeli piosenkę Młynarskiego "Róbmy swoje", pochodzącą zresztą z tego samego okresu.

Nasza ocena

Wykonanie
Klasyczne Dynaudio – skromna elegancja z bardzo dobrymi… i od lat bardzo dobrze znanymi przetwornikami. Układ trójdrożny na bazie dwóch „18-tek”, średniotonowa „15-tka” i oczywiście 28-mm jedwabna kopułka. Kilka wariantów kolorystycznych, zarówno lakierowanych, jak i fornirowanych.
Laboratorium
4-omowa impedancja znamionowa, ale charakterystyka impedancji niekłopotliwa; umiarkowana czułość 85 dB. Charakterystyka przetwarzania dobrze zrównoważona, z lekkim wzmocnieniem basu, lecz bez eksponowania wysokich tonów.
Brzmienie
Oczekiwany styl i klasa Dynaudio. Zrównoważone, spójne, trochę ocieplone basem, ale też bardzo komunikatywne w zakresie średnio-wysokotonowym; dobrze zorganizowana przestrzeń, plastyczność i czytelność, świetna harmonia wszystkich elementów, bez podkreślania kontrastów i detali.
Artykuł pochodzi z Audio

Seria Dynaudio Focus

Seria Focus młodziutka już nie jest, przetestowaliśmy dawno temu dwa inne modele wolnostojące - 260 i 380. Uchował się Dynaudio Focus 340, akurat pasujący do obowiązującego w tym teście zakresu cenowego. Konstrukcja nie jest potężna, ustępuje wyraźnie Focusowi 380, a jest tylko delikatnie większa od Focusa 260. W konfrontacji z Rubiconem 8 różnica nie jest duża, lecz zauważalna, zwłaszcza w głębokości - Dali mają prawie 45 cm, Dynaudio około 30 cm, co nadaje im smukłą sylwetkę nie tylko od frontu, ale i z boku. Mimo sporej wysokości (prawie 110 cm), to wygodne do ustawienia i wizualnie "grzeczne" kolumny, które tym samym nie będą imponować wyglądem.

W porównaniu z nimi, testowane dwa miesiące temu kolumny Paradigma i Revella, kosztujące mniej więcej tyle samo, to potężne paczki. Jednak brytyjskie, dwudrożne podłogówki sprzed miesiąca pokazały, że nawet jeszcze skromniejsze konstrukcje mogą być wycenione na ponad 20 000 zł. Dynaudio Focus 340 to układ trójdrożny, i to z dwoma niskotonowymi. Pewien niedosyt pozostawia raczej zaskakująco niska masa - tylko 23 kg - co nie wskazuje na przygotowanie pancernej obudowy. Z zewnątrz wykonana jest bez zarzutu, podobnie jak w przypadku Rubiconów.

Skrzynki Focusów subtelnie odbiegają od prostopadłościanu, lekko zwężają się ku tyłowi, ale przy samym froncie boczne krawędzie mają krótkie skosy. Obudowa została wykończona gustownie, jest dostępnych aż sześć wersji kolorystycznych: cztery w naturalnej okleinie klon, orzech, palisander (najbardziej charakterystyczny dla Dynaudio, pokazany w naszym teście) i "black ash", czyli fornir lakierowany na czarny półmat - a także dwie wersje lakierowane na wysoki połysk - czarna i biała.

Zamiast typowego cokołu, który rozszerzałby podstawę i stabilizował kolumnę, do skrzynki dodano tylko cienką płytę o powierzchni nawet nieco mniejszej od przekroju obudowy, aby odsunąć ją wizualnie od podłoża. Ponieważ sylwetka jest bardzo smukła, a środek ciężkości leży wysoko (układ głośników), należy zachować pewną ostrożność, aby Focusów 340 nie przewrócić. Maskownica trzyma się na delikatnych, ale jednak kołeczkach, co wskazuje już na staż tej serii - nawet tańsze, ale nowsze modele serii Excite mają maskownice na magnesy.

Jakakolwiek odmiana w konstrukcjach Dynaudio przyjmowana jest przez nas z entuzjazmem, potrzebujemy zmian jak kania dżdżu, na bezrybiu i rak ryba... Więc będziemy teraz pastwić się nad szczegółem, który w kolumnach innych firm zostałby skwitowany jednym zdaniem. Już w teście Focusów 380, ponad trzy lata temu, wspomniałem o kolumnach Dynaudio Focus 340 i właśnie o tej sprawie - to chyba pierwsza trójdrożna konstrukcja w historii Dynaudio, która ma 18-cm niskotonowe.

Dynaudio Focus 340 - głośniki niskotonowe

Zastosowanie małych niskotonowych w układach trójdrożnych samo w sobie nie jest dzisiaj sensacją, ale Dynaudio miało inne zwyczaje - firmowe "18-tki" w najważniejszych elementach wciąż takie same, były przecież specjalnie przygotowane do roli nisko-średniotonowych, i to w dodatku do podłączenia przez łagodne filtry 1. rzędu - ich charakterystyki zostały "wyczyszczone" z rezonansów w zakresie kilku kHz nie po to, aby filtrować je w zakresie kilkuset herców...

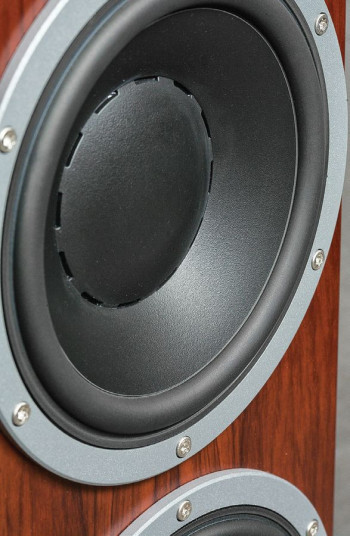

Znane od dawna, 18-cm nisko-średniotonowe Dynaudio, z cewką 75-mm, po raz pierwszy zastosowano jako niskotonowe w układzie trójdrożnym chyba właśnie w Focusie 340.

Znane od dawna, 18-cm nisko-średniotonowe Dynaudio, z cewką 75-mm, po raz pierwszy zastosowano jako niskotonowe w układzie trójdrożnym chyba właśnie w Focusie 340.

Jednak z poparciem dla takiego wykorzystania 18-cm nisko-średniotonowych przychodzi nawet konkurent, Rubicon 8, w którym w nieco innej konfiguracji, ale generalnie jako niskotonowych, użyto również 18-cm nisko-średniotonowych. Czy "18-tkom" Dynaudio można zarzucić brak specjalizacji i predyspozycji do pełnienia roli niskotonowych? Czasami wspominamy o tym, że membrany polipropylenowe nie są tak sztywne, jak życzymy sobie tego w niskotonowych. Z drugiej strony, bardzo duża średnica cewki (75-mm), typowa dla Dynaudio, znakomicie usztywnia membranę, więc w sumie z tą sztywnością nie jest źle...

Co więcej, duża powierzchnia cewki wiąże się z dużą pojemnością cieplną i pozwala utrzymywać jej niską temperaturę. Ponadto, jeśli stosuje się łagodne filtry, to wyrównana charakterystyka nisko-średniotonowego procentuje również przy zastosowaniu go w roli niskotonowego, w układach trójdrożnych. Tak rzecz analizując, można się wręcz dziwić, że dopiero niedawno Dynaudio zaprojektowało tego typu układ, swoją drogą wyglądający atrakcyjnie; jednak wcześniej wszelkie konstrukcje trójdrożne Dynaudio musiały być związane z zastosowaniem większych, co najmniej 20-cm niskotonowych (jak w Focusie 380).

W głośnikach serii Focus wprowadzono udoskonalony materiał karkasu cewki - Black Kapton - jeszcze lepszy od "normalnego" Kaptonu (opracowany przez koncern duPont, podobnie jak Kevlar), charakteryzujący się wysoką wytrzymałością cieplną, sztywnością i niską masą. Zasadniczą przewagą Kaptonu nad aluminium, też często stosowanym w karkasach, jest fakt, że to materiał nieprzewodzący, a więc nie indukują się w nim prądy wirowe zwiększające straty (parametr Rm), które pogarszają dynamikę basu.

Nie ma co narzekać, nie ma się nad czym rozpływać – pojedyncze gniazdo przyłączeniowe to też tradycja Dynaudio, firma nie dostrzega żadnych korzyści ze stosowania podwójnego okablowania. Standardowy tunel bas-refleks wyprowadzono ze wspólnej komory obydwu niskotonowych. Przy takich relacjach powierzchni otworu/długości tunelu/objętości obudowy została ustalona bardzo niska częstotliwość rezonansowa – 25 Hz.

Nie ma co narzekać, nie ma się nad czym rozpływać – pojedyncze gniazdo przyłączeniowe to też tradycja Dynaudio, firma nie dostrzega żadnych korzyści ze stosowania podwójnego okablowania. Standardowy tunel bas-refleks wyprowadzono ze wspólnej komory obydwu niskotonowych. Przy takich relacjach powierzchni otworu/długości tunelu/objętości obudowy została ustalona bardzo niska częstotliwość rezonansowa – 25 Hz.

Jednocześnie jednak Dynaudio podkreśla, że uzwojenie cewek jest aluminiowe, a nie miedziane, co pozwala zachować niską masę cewki nawet przy jej wyjątkowo dużej średnicy. Fakt, aluminium jest lżejsze, ale jednocześnie ma wyższą rezystancję, co przy założonej rezystancji cewki oznacza mniejszą liczbę zwojów, to z kolei mniejszy współczynnik Bl, a w konsekwencji mniejszą siłę całego układu napędowego (w związku z tym wyższy Qts) - coś za coś.

Głośnik średniotonowy jest mniejszy - chociaż to wcale nie takie oczywiste w konstrukcjach innych firm; często zdarza się, właśnie przy 18-cm niskotonowych, że głośnik ma taką samą średnicę, bazuje na takim samym koszu, ale ma wyraźnie inny układ drgający, przygotowany specjalnie do pracy w zakresie średnich częstotliwości - przede wszystkim lżejszy, z cewką o umiarkowanej średnicy.

Dynaudio nie ma takiego przetwornika i na skutek wspomnianych na wstępie technologicznych ograniczeń niełatwo byłoby taki zaprojektować, ale nie ma też zmartwienia - bardzo dobrym kandydatem do takiej roli jest "15-tka" z cewką o średnicy 38 mm, bardzo podobna albo dokładnie taka sama, jak stosowana przez Dynaudio w wielu dwudrożnych minimonitorach (wiele lat temu "15-tka" Dynaudio miała cewkę 75-mm, co wyglądało bardzo bojowo, dawało membranie doskonałą sztywność, a całemu głośnikowi wysoką moc, ale to była już przesada - zbyt duża część masy drgającej była masą cewki, a taka sytuacja zawęża pasmo przenoszenia).

Dynaudio Focus 340 - głośnik wysokotonowy

Głośnik wysokotonowy to oddzielny rozdział. Niestety, też już wielokrotnie opisywany. O ile spotkamy kilka wielkości i typów przetworników niskotonowych, nisko- -średniotonowych i średniotonowych, a także różne ich układy, to każde dzieło wieńczy konsekwentnie 28-mm jedwabna kopułka. Raczej tylko teoretycznie, Dynaudio ma do dyspozycji również 21-mm kopułkę, ale w praktyce jest tylko stosowana w największej konstrukcji Consequence. Format 28 mm, nieco większy od bardziej popularnego standardu jednocalowego (25-26 mm), został wprowadzony w latach 80. ubiegłego roku przez firmy duńskie (Dynaudio, Scan-Speak) i przez spokrewnionego z nimi wówczas Morela.

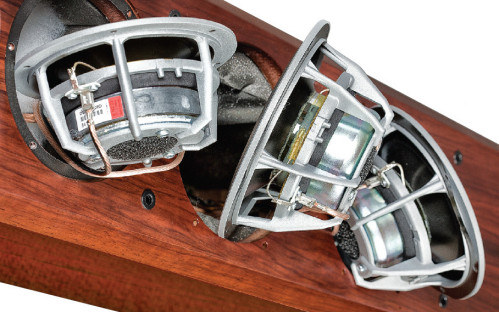

Średniotonowa "15-tka" (z lewej) i 18-cm niskotonowe na pierwszy rzut oka wyglądają bardzo podobnie, mając kosze tego samego wzoru, charakterystycznego dla Dynaudio – z ramionami obejmującymi układy magnetyczne. Można jednak dostrzec ważną różnicę – w "15-tce" ferrytowy pierścień układu magnetycznego znajduje się, w typowy sposób, na zewnątrz cewki; w "18-tkach" widać puszkę o średnicy tylko niewiele większej od 75-mm cewki – w obrębie której znajduje się magnes.

Średniotonowa "15-tka" (z lewej) i 18-cm niskotonowe na pierwszy rzut oka wyglądają bardzo podobnie, mając kosze tego samego wzoru, charakterystycznego dla Dynaudio – z ramionami obejmującymi układy magnetyczne. Można jednak dostrzec ważną różnicę – w "15-tce" ferrytowy pierścień układu magnetycznego znajduje się, w typowy sposób, na zewnątrz cewki; w "18-tkach" widać puszkę o średnicy tylko niewiele większej od 75-mm cewki – w obrębie której znajduje się magnes.

Znane są jeszcze większe kopułki wysokotonowe, ale należą one do rzadkości, natomiast 28 mm stało się znaną opcją. Kopułka o nieco większej średnicy może mieć mały problem - proporcjonalnie niższą górną częstotliwość graniczną (w stosunku do mniejszej kopułki o takim samym profilu, z takiego samego materiału itd.), ale w zamian ma większą powierzchnię cewki, na której wydziela się ciepło, a przede wszystkim znacznie większą (do kwadratu) powierzchnię, a w konsekwencji sięgać niżej i mieć większą wytrzymałość - to było dla Dynaudio od początku bardzo ważne, zgodnie z założeniem stosowania filtrów 1. rzędu.

Pracując wiele lat nad sposobami nasączania kopułki, udało się wypracować lepszą charakterystykę na górnym skraju i dzisiaj nie ma problemu, aby przetwarzać do 20 kHz. Wprowadzono też nowe układy magnetyczne - kiedyś były one wyłącznie ferrytowe (nawet legendarny Esotar D330 miał magnes ferrytowy, chociaż bardzo duży). Dzisiaj tweetery w lepszy seriach mają magnesy neodymowe, taki jest też wysokotonowy z Focusów.

W tym przypadku nie jest to magnes neodymowy służący zmniejszaniu średnicy głośnika (do czego neodym jest często wykorzystywany). Magnes ma typową średnicę (w związku z tym front ma typową wielkość i nie zdradza, jaki jest za nim magnes), ale jest płaski - dzięki temu fala od tylnej strony kopułki, przechodząc do komory wytłumiającej, nie pokonuje długiego tunelu, w którym mogłyby powstawać fale stojące (2-cm tunel normalnego magnesu ferrytowego może wydawać się bardzo krótki, ale w tym zakresie częstotliwości fale też są przecież bardzo krótkie).

Podsumowując technikę: ładny komplecik zacnych przetworników Dynaudio w konwencjonalnym układzie trójdrożnym, w ładnej, chociaż konstrukcyjnie skromnej obudowie. Niektórym cena ponad 20 000 zł za takie kolumny będzie wydawać się wysoka, jednak miesiąc temu widzieliśmy jeszcze prostsze układy w podobnej cenie, a warto przypomnieć, że na samym początku Dynaudio było firmą z wyższej półki, niemającą w ofercie tak umiarkowanych cenowo propozycji, jak współczesne DM-y czy wcześniejsze Audience. Przez wiele lat przyzwyczailiśmy się już, że Dynaudio nie musi być drogie, ale Focus 340 pokazuje dawne oblicze firmy - z jej szlachetnymi, skromnymi i drogimi produktami.

Specyfikacja techniczna

DYNAUDIO Focus 340
Moc wzmacniacza [W] 250
Wymiary [cm] 109,5 x 22 x 31
Rodzaj głośników W
Efektywność [dB] 85
Impedancja (Ω) 4
Wymiary: wys./szer./gł., W przypadku urządzeń testowanych w AUDIO wartość mierzona.
Laboratorium
Laboratorium Dynaudio Focus 340



Duńskie konstrukcje wykazują parametryczne pokrewieństwo, a dokładnie podobieństwo w zakresie impedancji i rzetelności przy jej deklarowaniu.Focus 340 ma ok. 3,5-omowe minimum przy 100 Hz, więc impedancja znamionowa to czystej wody 4 Ω, i taką informację znajdziemy już u producenta. Nasze pomiary nie wnoszą tutaj żadnej korekty, chociaż w wielu przypadkach są jedynym źródłem prawdziwej informacji, ponieważ większość producentów lubi przedstawiać swoje 4-omowe konstrukcje jako 8-omowe. Ponadto, analogicznie jak w Dali, zmienność impedancji jest bardzo niewielka, co ułatwia pracę wielu wzmacniaczom.

W takiej sytuacji, mimo dość niskiej impedancji znamionowej, taka charakterystyka może być interpretowana jako dość "łatwa”, chociaż tego nie dowiemy się już z materiałów firmowych, które podają tylko jedną wartość (impedancji znamionowej). Jak widać, bardzo trudno wnioskować o tym, czy obciążenie jest łatwe, czy trudne, na podstawie danych firmowych – po pierwsze skrótowych, a po drugie często, nawet w tym skrócie, fałszujących stan faktyczny (ta druga uwaga nie dotyczy Dali i Dynaudio).

Focus 340 wykazuje się dość niską czułością, na poziomie 85 dB, co jednak też nie powinno prowadzić do wniosku, że jest to "wymagające” obciążenie – zjawisko sprowadza się do tego, że przy danej wartości dostarczonej mocy Dynaudio gra trochę ciszej niż Dali, a nie do często wspominanego "niewysterowania” (co to w ogóle jest?). Jeżeli jednak chcemy grać głośno, zwłaszcza w dużych pomieszczeniach, to ze sto watów (na 4 Ω) by się przydało A żeby Focusy 340 doprowadzić do granic ich możliwości mocowych i ciśnieniowych ("wysterować”?), trzeba w nie wpakować 250 W.

Charakterystyka przenoszenia ma szczególne cechy. Na osi -7 st. (lekko w dół – gdy usiądziemy dość nisko i niedaleko), pojawia się niemal idealny przebieg, w szerokim zakresie średnio-wysokotonowym mieszczący się w polu +/-1 dB. Wyraźnie gorzej (chociaż nie aż tragicznie) jest na osi +7O, gdzie pojawia się osłabienie w zakresie 3–5 kHz. Na osi głównej (wyprowadzonej na wysokości 90 cm, pomiędzy głośnikiem średniotonowym a wysokotonowym), poziom w zakresie 3–10 kHz jest delikatnie obniżony w stosunku do "wzorcowego” poziomu z osi -7 st.

Różnica może niewielka, ale patrząc na "całokształt”, widzimy, że Focus 340 generalnie nie szarżuje z wysokimi tonami, więc najlepiej byłby się trzymać osi -7 st.. Nie musimy jednak w tym celu siadać na podłodze, możemy przecież kolumny lekko pochylić do tyłu. Jednocześnie widzimy, jak niewielką stratę przynosi zejście z osi głównej na oś 15 st. (tym razem w płaszczyźnie poziomej, a więc na tej samej wysokości), podobnie wyglądałyby relacje na niższej wysokości, więc nie musimy kolumn skręcać dokładnie w kierunku miejsca podsłuchowego, chociaż nie należy też ustawiać ich równoległe, bo strata na osi 30 st. jest już poważna.

Powodem dużej zmienności w zakresie 3–5 kHz jest zastosowanie bardzo łagodnych (może nawet 1. rzędu) filtrów przy podziale między średniotonowym a wysokotonowym.

Chociaż częstotliwość podziału leży niżej, to powyżej obydwa przetworniki wciąż współpracują, lepiej (zgodnie fazowo, na osi -7 st.) lub gorzej (z przesuniętymi fazami, na skutek innej różnicy odległości od obydwu przetworników do mikrofonu, na osi +7 st.). Ale przy zastosowaniu filtrów 1. rzędu, rzadko udaje się wypracować na jakimkolwiek kierunku tak ładną charakterystykę, jaką w Focusie 340 mamy na osi -7 st.

Maskownica wprowadza bardzo wyraźne zmiany (zapadłości), znowu trzeba rekomendować odstawienie jej na bok.

Układ rezonansowy bas-refleksu jest strojony bardzo nisko, do 25 Hz, co przynosi nam charakterystykę, która ma szczyt w zakresie 60–90 Hz, i poniżej 60 Hz, aż do 20 Hz, opada dość łagodnie (ok. 12 dB/okt.). Spadek -6 dB (względem poziomu średniego) odnotowujemy przy 40 Hz, co się mniej więcej zgadza z danymi producenta (+/-3 dB w zakresie 42 Hz – 22 kHz). Bez rekordów, ale z dobrym wynikiem.
