TECHNICS
SU-G700

Ten wzmacniacz zaprezentowano już 2017 roku, podczas targów WCES. Był to ważny krok na obranej drodze – powrotu Technicsa na rynek audio. Po mocnym wejściu z hi-endowym zestawem R1, Japończycy zeszli odrobinę niżej, tworząc serie Premium oraz Grand, a do tej ostatniej należy SU-G700.

Nasza ocena

Wykonanie
"Prawdziwy" wzmacniacz cyfrowy, autorska konstrukcja Technicsa. Wygląd determinują piękne wskaźniki.
Funkcjonalność
Przewaga wejść cyfrowych, z USB obsługującym PCM 32/384 oraz DSD256. Są też wejścia analogowe, nawet gramofonowe (MM), wyjście słuchawkowe.
Laboratorium
Przyzwoita moc (2 x 76 W/8 Ω, 2 x 140 W/4 Ω), niski odstęp od szumu (65 dB), bezproblemowe charakterystyki częstotliwościowe.
Brzmienie
Mocny, konturowy, dokładny bas, neutralna średnica i spokojna góra.
Artykuł pochodzi z Audio

Mimo że Technics SU-G700 ma najdłuższy staż, wciąż prezentuje się doskonale. Z jednej strony czerpie siłę z renesansu dawnego hi-fi , z drugiej – ma współczesne wyposażenie (paleta różnorodnych wejść), a także awangardowy układ elektroniczny.

To jeden z wciąż nielicznych wzmacniaczy całkowicie cyfrowych. Styl definiują okazałe wskaźniki wychyłowe, a nad nimi dominuje duże pokrętło wzmocnienia.

Selektor wejść ma formę obrotowego manipulatora, który uzupełniono niewielkim wyświetlaczem aktywnego źródła. Na froncie jest jeszcze włącznik zasilania i wyjście słuchawkowe.

Technics SU-G700 - złącza

Z tyłu zaznacza się przewaga wejść cyfrowych, co wynika zarówno z "predyspozycji" wzmacniacza cyfrowego, jak też jest odpowiedzią na aktualne potrzeby podłączania wielu źródeł cyfrowych. A mimo to Technics SU-G700 jest nieźle wyposażony również w sekcji analogowej – są dwa wejścia liniowe i jedno gramofonowe (MM) i dwa wyjścia - stałe oraz regulowane (np. dla zewnętrznej końcówki mocy albo subwoofera).

W sekcji cyfrowej mamy dwa wejścia współosiowe i dwa optyczne, jest też USB dla komputera, które obsługuje PCM do 32 bit i 384 kHz, a także DSD w formule DSD64, DSD128 oraz DSD256. Technics SU-G700 jest więc nadal świetny. Kolejne USB (typ-A) służy aktualizacji oprogramowania.

Sygnały cyfrowe nie są zamieniane na analogowe (nie ma tutaj typowego przetwornika C/A), za to sygnały analogowe trafiają do przetwornika A/C i dalej do cyfrowych układów przedwzmacniacza, cyfrowy jest niemal cały tor wzmocnienia.

Czytaj również: Jakie są i czym się charakteryzują klasy pracy wzmacniacza?

 SU-G700 oferuje wszystkie niezbędne złącza cyfrowe i analogowe, chociaż jeszcze bez funkcji sieciowych.
Technics SU-G700 oferuje wszystkie niezbędne złącza cyfrowe i analogowe, chociaż jeszcze bez funkcji sieciowych.

Sygnał jest zamieniany na postać analogową dopiero na samym końcu, dlatego wyjątkowo kusząca jest perspektywa wejścia USB i odtwarzania muzyki z komputera, odpada też pokusa szukania zewnętrznych DAC-ów.

W przypadku gramofonu, Technics SU-G700 będzie musiał przerobić sygnał z wkładki, podobnie jak sygnały liniowe (tylko tutaj po wcześniejszym wzmocnieniu i korekcją) na cyfrowy... I wcale nie musi to dyskwalifikować takiego brzmienia, wziąwszy pod uwagę, jak wiele płyt jest zapisanych materiałem, który przeszedł konwersję analogowo-cyfrowo-analogową...

W każdym wzmacniaczu z impulsowymi końcówkami mocy - bez względu na to, czy to "tylko" konstrukcja w klasie D czy też, tak jak SU-G700, układ w pełni cyfrowy - na wyjściu muszą pracować pasywne filtry dolnoprzepustowe przywracające przebieg analogowy, a także tłumiące zniekształcenia pochodzące z impulsowych stopni końcowych, które generują wysokoczęstotliwościowe "śmieci", co prawda słabo słyszalne, ale potencjalnie groźne dla głośników wysokotonowych.

Czytaj również: Czy wejścia XLR oznaczają, że urządzenie jest zbalansowane?

Sekcja wejść cyfrowych jest uprzywilejowana specyfiką całej konstrukcji, a do wejścia USB możemy podać sygnał PCM 32/384 oraz DSD256.
Sekcja wejść cyfrowych jest uprzywilejowana specyfiką całej konstrukcji, a do wejścia USB możemy podać sygnał PCM 32/384 oraz DSD256.

Praca filtrów wpływa jednak negatywnie na liniowość częstotliwościowych charakterystyk przenoszenia (wzmocnienia) – każda zmiana impedancji obciążenia powoduje zmianę charakterystyki, a – jak wiemy – zespoły głośnikowe reprezentują bardzo różne charakterystyki impedancji.

Stąd w pomiarach wielu wzmacniaczy impulsowych widzimy większe lub mniejsze anomalie w okolicach 10–20 kHz (i powyżej), nawet przy obciążeniu rezystancyjnym.

Aby te problemy zredukować, Technics opracował system o nazwie LAPC, który najpierw analizuje typ obciążenia, a później optymalizuje układy wyjściowe wzmacniacza tak, aby uzyskać możliwie liniową charakterystykę częstotliwościową.

Czytaj również: Co to znaczy zmostkować wzmacniacz?

Sygnał z wejść analogowych zostanie zamieniony na postać cyfrową, więc odtwarzacz CD lepiej od razu podłączyć „po cyfrze”.
Sygnał z wejść analogowych zostanie zamieniony na postać cyfrową, więc odtwarzacz CD lepiej od razu podłączyć "po cyfrze".

Kolejnym wyspecjalizowanym układem jest JENO Engine. Technics przedstawia go jako system eliminacji zniekształceń jitter i "optymalizacji kształtowania szumów". Nikt nie lekceważy kwestii związanych z zegarem cyfrowym (tym bardziej, że towarzyszy im tutaj zasilanie akumulatorowe!), ale w koncepcji JENO Engine kryje się coś jeszcze.

To nie tylko reduktor jittera, ale jeden z najważniejszych bloków całego wzmacniacza, odpowiadający za konwersję częstotliwości próbkowania oraz – i to jest rzecz kluczowa - przygotowujący (wciąż w fazie cyfrowej) sygnały sterujące tranzystorami wyjściowymi końcówek mocy, pełniący zatem rolę modulatora PWM.

Technics SU-G700 - wnętrze

Wnętrze wzmacniacza zostało zaprojektowanie z japońską starannością i dbałością o szczegóły, z niewielkim udziałem połączeń przewodami. Trzy pionowe przegrody dzielą obudowę, izolując wrażliwe układy.

Czytaj również: Co to jest konstrukcja dual-mono, jakie są jej wady i zalety?

Jest też wejście gramofonowe, a przedwzmacniacz (wkładki MM) jest klasycznym układem analogowym.
Jest też wejście gramofonowe, a przedwzmacniacz (wkładki MM) jest klasycznym układem analogowym.

Centralną sekcję zajmują końcówki mocy, układy impulsowe mają bardzo wysoką sprawność, nie ma więc dużego radiatora, ale są dwa mniejsze moduły z przyklejonymi na wierzchu paskami tłumiącymi.

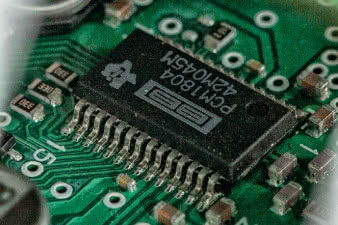

W prawej komorze widać układy wejść, tutaj najciekawszy wydaje się przetwornik analogowo-cyfrowy Texas Instruments PCM1804 – dwukanałowy scalak pracujący w trybie PCM 24 bit/192 kHz, jego teoretyczna dynamika sięga 112 dB.

Chociaż można byłoby się pokusić o przeniesienie do sekcji cyfrowej również "surowych" sygnałów gramofonowych (tak robi np. Devialet), to Technics przygotował klasyczny układ przedwzmacniacza korekcyjnego ze scalonymi wzmacniaczami operacyjnymi; dopiero po uzyskaniu sygnałów liniowych są one zmieniane na cyfrowe. Ostatnią komorę zajmuje impulsowy zasilacz.

Czytaj również: Jakie są podstawowe typy wzmacniaczy cyfrowych?

Wnętrze zostało podzielone na trzy czytelne sekcje: zasilającą, końcówek mocy oraz przedwzmacniacza.
Wnętrze zostało podzielone na trzy czytelne sekcje: zasilającą, końcówek mocy oraz przedwzmacniacza.

Technics SU-G700 - odsłuch

Wszędzie widać starania, aby Technics SU-G700 zaprezentował się jako wzmacniacz nowoczesny. To dążenie wcale nie musiało stanąć w sprzeczności ze wzorcami dawnej japońskiej szkoły (sztuki?) projektowania urządzeń hi-fi .

Co prawda w przeszłości wzmacniaczom japońskim zarzucano chłód, metaliczność itp., ale były to często przesadzone wnioski dotyczące dźwięku zbyt zdyscyplinowanego niż agresywnego.

W pierwszym i krótkim kontakcie Technics SU-G700 raczej nie zrobi wielkiego wrażenia; będziemy czekać, aż wreszcie pokaże swój charakter, jakieś skłonności, szczególne umiejętności... i możemy się nie doczekać. Chyba że wreszcie uznamy, iż właśnie ten spokój jest wartością dodaną, zapewniając komfort i uniwersalność.

Czytaj również: Czy 50-watowym wzmacniaczem można uszkodzić 200-watowe kolumny?

Końcówki mocy to autorskie opracowanie Technicsa z układem JENO Engine, który prowadzi większość cyfrowych operacji
Końcówki mocy to autorskie opracowanie Technicsa z układem JENO Engine, który prowadzi większość cyfrowych operacji.

Nie jest to wszechstronność pozwalająca przekazać w pełnym natężeniu wszystkie emocje i nastroje, lecz uwalniająca nas od wszelkiej przesady i przerysowań.

O ile intensywny i ciepły Rogue był przeciwieństwem chłodnego i precyzyjnego Hegla, to Technics ma za adwersarza Exposure; kontrast nie jest tutaj tak duży, jednak zauważalny na każdym materiale.

Chociaż moc wyjściowa nie jest imponująca, to na basie można usłyszeć specjalne możliwości układów impulsowych. Niskie tony są zwarte, konturowe, uderzają silnie i celnie, a do tego są rozwinięte w obydwie strony - schodzą nisko i płynnie dochodzą do średnicy, dając wgląd we wszystkie basowe mroki i zawiłości.

Świetnie, tutaj Technics SU-G700 ma więcej do powiedzenia niż 2510. Z kolei średnica jest w dystansie – nie tyle wycofana, co powstrzymana przed gwałtowniejszymi akcjami. Nie wychodzi do przodu ani nie bryluje z klarownością, jest schludna, czytelna, neutralna, poprawna.

Czytaj również: Czym się różni wzmacniacz zintegrowany od wzmacniacza dzielonego?

Technics zaprojektował też własny impulsowy tor zasilający z rozbudowaną fi ltracją napięcia wejściowego i wyjściowego.
Technics zaprojektował też własny impulsowy tor zasilający z rozbudowaną fi ltracją napięcia wejściowego i wyjściowego.

Nie zgodziłbym się na dopisywanie jej jakichkolwiek poważnych problemów. Nie jest ekscytująca, ale nie obarcza całego brzmienia żadnym fałszem. Wreszcie wysokie tony - tutaj opanowanie Technics SU-G700 ma jeszcze inne zabarwienie: jakby Technics chciał z dobrym zapasem uniknąć wszelkiej metaliczności, więc redukuje również blask, ale nie rezygnuje z rozdzielczości. Usłyszymy dużo drobnego, dobrze separowanego detalu, który nie będzie on zasypywał głównych dźwięków.

To jednocześnie "techniczna", jak i elegancka prezentacja. Przez swoją powściągliwość Technics SU-G700 jest na swój sposób wyrafinowany, wytrawny i kulturalny.

Chwilami przydałoby się więcej energii, swobody, rozmachu, SU-G700 jest trochę "spięty" i siła niskich częstotliwości nie zawsze wystarczy, aby muzykę rozkręcić. Ale może właśnie dlatego brzmi zawsze co najmniej dobrze, bo nigdy nie wyjedzie za bandę i nie zmusza do wybierania tylko dobrze nagranych płyt.

Specyfikacja techniczna

TECHNICS SU-G700
Moc znamionowa (1% THD+N, 1 kHz) [W] 8 Ω, 2x 76
Moc znamionowa (1% THD+N, 1 kHz) [W] 4 Ω, 2x 140
Czułość (dla maksymalnej mocy) [V] 1x 0,2
Stosunek sygnał / szum (filtr A-ważony, w odniesieniu do 1W) [dB] 65
Dynamika [dB] 84
Współczynnik tłumienia (w odniesieniu do 4 Ω) 50
Wymiary: wys./szer./gł., W przypadku urządzeń testowanych w AUDIO wartość mierzona.
Laboratorium
Laboratorium Technics SU-G700

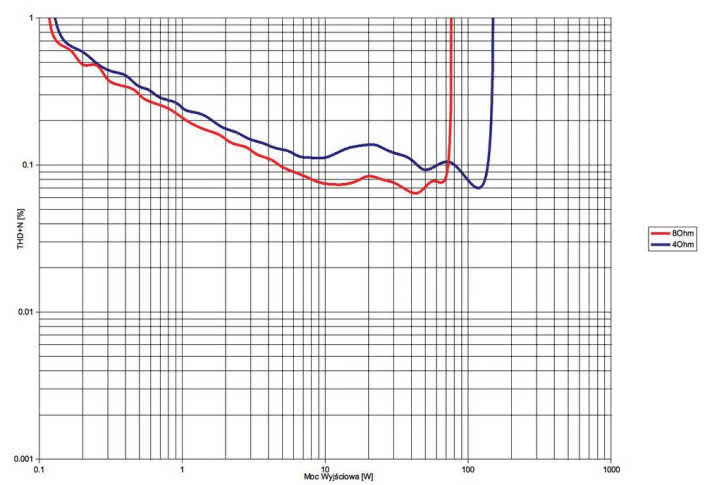

Technics zapowiada 70 W przy 8 Ω i 140 W przy 4 Ω. W naszym laboratorium watów pojawiło się trochę więcej: 76 W przy 8 Ω (przy jednym i dwóch wysterowanych kanałach) oraz 149 W przy 4 Ω (2 x 140 W przy wysterowaniu dwóch).

Czułość to idealnie standardowe 200 mV. Poziom szumów jest wysoki, co tłumaczymy właściwościami techniki impulsowej (choć najnowsze konstrukcje radzą sobie z tym coraz lepiej); S/N wynosi zaledwie 65 dB, a dynamika tylko 84 dB.

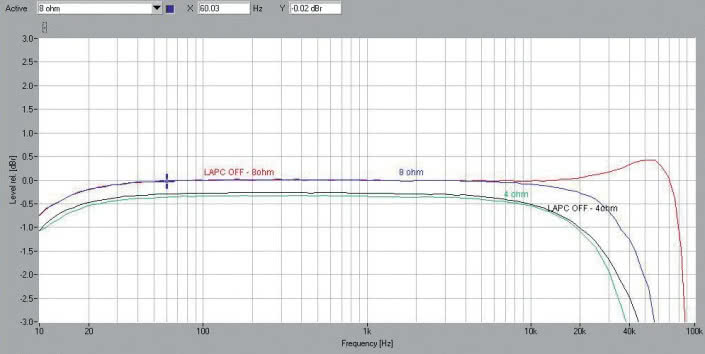

Technics stara się ujarzmić inne problemy wzmacniacza impulsowego, stosując aktywny system korygujący LAPC. Przyjrzyjmy się jego działaniu w rozszerzonym zestawie pomiarów na rys. 1., gdzie umieściliśmy aż cztery charakterystyki.

Czerwona dla 8 Ω, bez LAPC, pokazuje lekkie podbicie w zakresie najwyższych częstotliwości (+0,5 dB przy ok. 55 kHz) i spadek -3 dB przy ok. 90 kHz. LAPC powoduje wcześniejsze opadanie charakterystyki, przesuwając punkt -3 dB do ok. 60 kHz (niebieska).

Przy 4 Ω, nawet bez LAPC (czarna) nie widać żadnych anomalii, chociaż spadek -3 dB jest już przy 44 kHz, więc włączenie układu nie daje korzyści, a przesuwa -3 dB do 37 kHz (zielona).

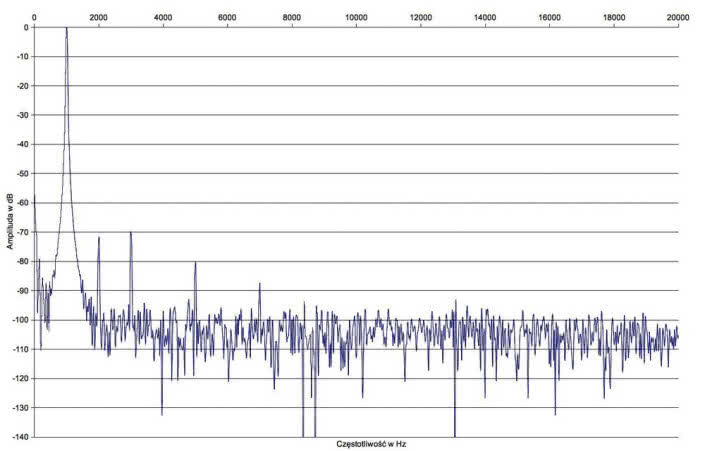

LAPC nie przynosi więc oczekiwanej poprawy, bo charakterystyki wyjściowe są już dostatecznie dobre, a nawet bardzo dobre jak na wzmacniacz impulsowy. Trzecia jest najsilniejszą harmoniczną (rys. 2), sięgając dość wysokich -70 dB. Minimalnie niżej, przy -72 dB, leży druga, na granicy -80 dB piąta, a jeszcze nad -90 dB – siódma.
