AUDIO PHYSIC
Cardeas Plus

Już sam wygląd zdradza, że to kolumny wyjątkowe, niekonwencjonalne, ze szczególnymi ambicjami. Czyż nie takie są wszystkie kolumny i w ogóle urządzenia w highendzie? Powinny być, ale stopień nasycenia oryginalnymi rozwiązaniami i staranności wykonania bywa różny, a w przypadku najlepszych modeli Audio Physic jest naprawdę nadzwyczajny.

Nasza ocena

Wykonanie

Duża, ale przede wszystkim bardzo skomplikowana konstrukcja, pełna oryginalnych rozwiązań, w każdym zakamarku czeka jakaś niespodzianka, a każdy detal jest wykonany niezwykle starannie. Imponujące bogactwo techniki i zaangażowania. Dzieło profesjonalisty i pasjonata. W wersji Plus już dwa 26-cm subniskotonowe - te kolumny z rozmachem nagłośnią duże pomieszczenia.

Laboratorium

Charakterystyka utrzymuje się w ścieżce +/- 3 dB zaznaczając przy tym typowe dla Audio Physica (i nie tylko) obniżenie w okolicach 3 kHz, bez problemów z integracją nisko-średniotonową, spadek -6 dB już przy 40 Hz, ale łagodne nachylenie zbocza daje spadek tylko -10 dB przy 30 Hz – to realny zasięg dla dobrej słyszalności w warunkach pomieszczenia zamkniętego. Czułość 88 dB przy impedancji 4 omy.

Brzmienie

Kolumny z własnym charakterem, dopełniające, interpretujące i grające na własną nutę. Oddadzą muzykę po swojemu, ale barwnie i z bogactwem detalu. Ich prawdziwą siłą jest bas, nierobiący jednak z muzyki filmu katastroficznego, a największą ozdobą góra pasma, która też nie szarżuje, lecz wydobywa z nagrań smakołyki i podaje je jak na tacy. Środek trochę kombinuje, grając wyraźnie mocniej dolnym podzakresem, co powiększa wolumen wielu instrumentów kreując dźwięk żywy i bliski, ale nigdy nie natarczywy.

Artykuł pochodzi z Audio

Ciąg dalszy o głośnikach

Jeżeli chodzi o pojemności, nie wydamy ani więcej, ani mniej, bowiem każda z dwóch odseparowanych gałęzi będzie tym razem wymagała dwa razy mniejszej pojemności niż podłączone równolegle i przez wspólny filtr. Powiem szczerze, że nie wiem, czemu to wszystko służy, ale na pewno nie oszczędności... Tym bardziej że elementy są pierwszorzędne. Duże kondensatory polipropylenowe (również w sekcjach średniotonowych) i cewki powietrzne nawijane drutem Litza - to musi kosztować.

Filtr głośnika wysokotonowego też jest całkowicie odseparowany. Nie dało się tylko zobaczyć płytki ze zwrotnicą sekcji niskotonowej, która najprawdopodobniej jest zamknięta we własnej komorze na samym dnie obudowy. W całej obudowie znajduje się w sumie pięć izolowanych komór i jeszcze więcej dodatkowych wzmocnień - "wieńców" - co w sumie tworzy naprawdę skomplikowaną konstrukcję wewnętrzną. Tym razem jest przede wszystkim wykorzystywany mdf, w związku z czym pojawia się dużo zaawansowanej obróbki stolarskiej, tym bardziej że obudowa ma "trudne" kształty i detale na zewnątrz.

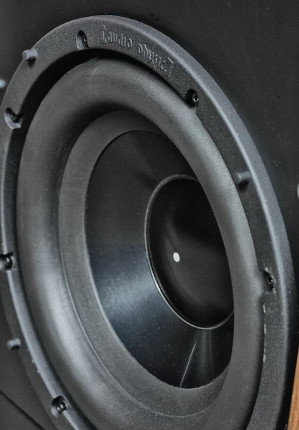

Głośnik niskotonowy ma wyraźne cechy subniskotonowego, przystosowanego do pracy z bardzo dużymi amplitudami. Dwa takie głośniki w jednej kolumnie, a więc w sumie cztery w parze Cardeasów... Przy odpowiedniej mocy wzmacniacza będzie możliwe osiąganie bardzo wysokich poziomów.

Głośnik niskotonowy ma wyraźne cechy subniskotonowego, przystosowanego do pracy z bardzo dużymi amplitudami. Dwa takie głośniki w jednej kolumnie, a więc w sumie cztery w parze Cardeasów... Przy odpowiedniej mocy wzmacniacza będzie możliwe osiąganie bardzo wysokich poziomów.

Kształty te znamy już z testów innych modeli serii Reference - obudowa jest pochylona do tyłu, jednocześnie boczne ścianki nie są równolegle, lecz rozchodzą się ku tyłowi, aby połączyć się tam dużym łukiem. Ostatecznie obudowa wcale nie jest szczuplutka, skoro w najszerszym miejscu ma ponad 30 cm, ale wciąż zachowuje smukłą sylwetkę, utrzymując sam front w granicach 20 cm, co oczywiście przesądza o konieczności ulokowania 26-cm głośników niskotonowych na bocznych ściankach.

Konieczne było też takie ich przesunięcie, aby układy magnetyczne na siebie nie "wpadały", dlatego jeden znajduje się niżej, a drugi - wyżej. Nawet wówczas dodatkowo procentuje ustawienie głośników po obydwu stronach, a nie tylko po jednej, znoszeniem się sił i naprężeń, które obydwa głośniki przenoszą na obudowę, ponieważ mają one przeciwny zwrot. Ciśnienie w obudowie - ani poza obudową - oczywiście się nie znosi. Głośniki pracując w trybie push- -push, "wychodzą" jednocześnie membranami na zewnątrz lub do wewnątrz, a nie wachlują nimi równolegle.

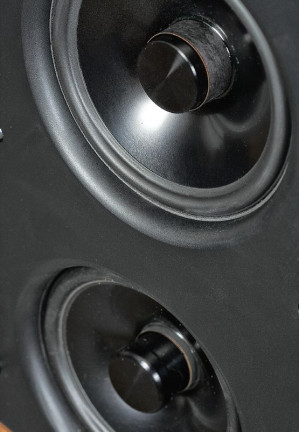

Już z zewnątrz widać różnice między "15-tkami" nisko-średniotonowymi (na zdjęciu dolna) a "15-tką" średniotonową – inaczej wygląda korpus korektora fazy.

Już z zewnątrz widać różnice między "15-tkami" nisko-średniotonowymi (na zdjęciu dolna) a "15-tką" średniotonową – inaczej wygląda korpus korektora fazy.

Piszę o dwóch głośnikach niskotonowych, a przecież z podstawowych danych firmowych jasno wynika, że 26-cm głośnik niskotonowy jest tylko jeden - zarówno w modelu Cardeas, jak i Cardeas Plus. Ponadto wcześniej wprowadzone wersje Plus - Tempo 25 i Avantery - nie wnosiły niczego nowego do sekcji niskotonowej, poza zastosowaniem w komorze niskotonowej specjalnej, wytłumiającej pianki ceramicznej. Membrana bierna często wygląda z zewnątrz (od przodu) identycznie jak głośnik niskotonowy, na bazie którego jest przygotowana, więc trudno na podstawie takich oględzin cokolwiek przesądzać.

Kiedy jednak wykonywaliśmy nasze pomiary, ze zdziwieniem stwierdziliśmy, że charakterystyki pochodzące z obydwu 26-cm "jednostek" wyglądają tak samo, oraz tak, jak wyglądają charakterystyki głośników - czy to współpracujących z membraną bierną, czy z otworem bas-refleks.

Na pewno mamy do czynienia z dwoma głośnikami, co potwierdziła późniejsza inspekcja, ale zmiany w konstrukcji nie mogły ograniczyć się do samej wymiany membrany biernej na drugi głośnik, chociażby dlatego, że wciąż widać, iż pracują one w układzie rezonansowym typu bas-refleks / z membraną bierną. Ale membrany biernej już przecież nie ma, bas-refleksu też nie widać... Gdzieś jednak musiał być, więc go odnaleźliśmy - półkolisty tylny fragment dolnej ścianki jest subtelnie odsunięty od cokołu i przez przygotowany w ten sposób prześwit uchodzi ciśnienie z dwóch okrągłych tuneli, umocowanych w dolnej ściance.

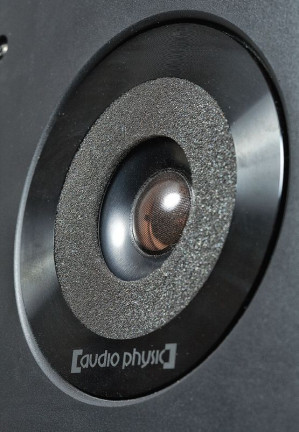

Na pierwszy rzut oka można by sądzić, że przed jedwabną kopułką uformowano krótką tubkę - występującą w wielu współczesnych tweeterach. Jednak w tym przypadku jest to główna, aluminiowa część membrany.

Na pierwszy rzut oka można by sądzić, że przed jedwabną kopułką uformowano krótką tubkę - występującą w wielu współczesnych tweeterach. Jednak w tym przypadku jest to główna, aluminiowa część membrany.

Taka sama szczelina występuje w "zwykłym" Cardeasie (projekcie o pięć lata starszym od wersji Plus), w którym jednak nie ma tuneli bas-refleks, gdyż przecież jest membrana bierna. Przypadek? Producent wykorzystał szczęśliwy zbieg okoliczności, aby teraz zainstalować bas-refleks w tak dogodnym miejscu, nie zmieniając prawie niczego w konstrukcji obudowy? Czy od początku myślał o takim rozwiązaniu, ale wówczas go zaniechał lub odłożył jego realizację na później?

Zastanawiające jest też to, że producent nie zaznaczył tej zmiany wyraźnie w swoich informacjach (na stronie internetowej). Porównując dane ze zbiorczego zestawienia odnajdziemy tylko fakt, że Cardeas Plus jest od Cardeasa "zwykłego" cięższy o 5 kg... Ale to "tylko" 10% więcej, co przy tak dużej i rozbudowanej konstrukcji mogłoby wynikać np. z cięższych cewek w zwrotnicy i dodatkowych wzmocnień obudowy...

Specyfikacja techniczna

AUDIO PHYSIC Cardeas Plus
Moc wzmacniacza [W] 40-350
Wymiary [cm] 119 x 30,5 x 59,5
Rodzaj głośników W
Efektywność [dB] 88
Impedancja (Ω) 4
Wymiary: wys./szer./gł., W przypadku urządzeń testowanych w AUDIO wartość mierzona.
Laboratorium
Audio Physic Cardeas Plus - pomiary
Audio Physic Cardeas Plus - pomiary
Laboratorium Audio Physic Cardeas Plus

Charakterystyka pierwszej wersji łagodnie, ale wcześnie opadała, poziom niskich częstotliwości był wyraźnie obniżony, chociaż bardzo niskie strojenie układu rezonansowego z membraną bierną (do 20 Hz), przy działaniu tylko jednego głośnika w dużej obudowie, pozwoliło aż do 20 Hz - gdzie na charakterystyce powstaje "kolano"- utrzymać łagodny spadek i zanotować tam -12 dB (względem poziomu średniego).

Sytuacja w Cardeasie Plus wygląda wyraźnie inaczej. Poziom w szerokich okolicach 100 Hz jest znacznie wyższy, chociaż wciąż wcale nie bardzo wysoki (abstrahując od podbicia przy 120 Hz, o którym dalej), ale charakterystyka opada szybciej już od 55 Hz, spadek -6 dB mamy przy 40 Hz, a dla porównania przy 20 Hz - już 20 dB. To jednak dobry geszeft, skoro -10 dB mamy już niedaleko, przy ok. 30 Hz, poziom w zakresie "użytecznego" basu jest znacznie wyższy i na dodatek, czego już w pomiarach nie widzimy, mamy wyższą moc, przecież mogą ją teraz przyjąć dwa głośniki, a nie jeden. Tylko w jednym miejscu pojawia się nadmiar - wspomniana górka przy 120 Hz, na którą składa się ciśnienie już nie tylko od dwóch głośników niskotonowych, ale też od wszystkich trzech głośników średniotonowych.

Na dwóch dodatkowych rysunkach pokazujemy, jak na działanie sekcji niskotonowej składa się ciśnienie z głośników i z otworu bas-refleksu (rys. 3a), i jak na charakterystykę wypadkową w zakresie niskotonowym składa się ciśnienie z sekcji niskotonowej i z głośników średniotonowych (rys. 3b). Na pierwszym z nich widać, że niskie strojenie - do 25 Hz - odznaczające się odciążeniem na charakterystyce samych głośników niskotonowych (kolor zielony) nie prowadzi do uzyskania wysokiego poziomu charakterystyki wypadkowej w tym zakresie (kolor niebieski), ponieważ ciśnienie z bas-refleksu jest w tym zakresie niskie (kolor czerwony). To nie jest zła wiadomość, gdyż mówi nam o zastosowaniu głośników niskotonowych o niskiej wartości Qts (dobroć układu rezonansowego), która jest podstawą do uzyskania dobrej odpowiedzi impulsowej.

Na drugim rysunku jest jeszcze ciekawiej - tutaj krzywa niebieska to przeniesiona z rysunku pierwszego charakterystyka sekcji niskotonowej, a zielona pokazuje ciśnienie z dwóch 15-cm przetworników nisko-średniotonowych, zaś kolorem czerwonym oznaczyliśmy charakterystykę 15-cm średniotonowego, umieszczonego bezpośrednio pod wysokotonowym. Charakterystyka nisko-średniotonowych przecina charakterystykę sekcji niskotonowej przy 100 Hz, osiąga szczyt już przy ok. 180 Hz i powyżej szybko opada, przecinając charakterystykę średniotonowego przy ok. 250 Hz.

Charakterystyka wypadkowa całego systemu biegnie powyżej poszczególnych charakterystyk w całym zakresie, co już jest sukcesem, bowiem świadczy o dobrym zgraniu ich faz. Konstruktor nawet trochę "przedobrzył", przejęty wyzwaniem przygotowania płynnego przejścia między sekcjami i uniknięcia osłabień w tym zakresie. Za mały mankament można bowiem uznać ową górkę przy 150 Hz, za którą najbardziej odpowiedzialna jest praca dwóch "nisko-średniotonowych" "15-tek", częściowo również pasożytniczy rezonans bas-refleksu.

Wracając do głównego rysunku z charakterystyką w całym pasmie akustycznym, większą uwagę zwrócimy na osłabienie w okolicach 2,5 kHz; mimo że odstępstwo od liniowości jest tutaj wyraźniejsze, to znacznie bardziej prawdopodobne, że w tym przypadku jest to zabieg celowy, nieraz już obserwowany i omawiany, znany nie tylko z konstrukcji Audio Physica - wycofanie zakresu, który podany nawet liniowo, może brzmieć zbyt dobitnie i nieprzyjemnie. Można też przypuszczać, że miało tu również znaczenie zastosowanie głośnika z metalową membraną i tego typu manewr był tym bardziej pożądany dla złagodzenia jego brzmienia, wraz ze skutecznym wycięciem rezonansu, którego należy się spodziewać przy kilku kHz.

Osłabienie to ma bowiem miejsce przy częstotliwości podziału, a jeszcze niższe filtrowanie wysokotonowego, chociaż pewnie teoretycznie możliwe, mogłoby go męczyć, podnieść zniekształcenia, i w kolumnie o tak dużej deklarowanej mocy wprowadzić w rolę wyraźnie najsłabszego ogniwa - czyli narazić na szybkie zniszczenie. Okazuje się jednak, że mimo ustalenia niskiej częstotliwości podziału, filtrowanie średniotonowego jest na tyle łagodne, że powyżej częstotliwości podziału ma on wpływ na charakterystykę wypadkową, co ujawnia jej zmienność między poszczególnymi osiami w płaszczyźnie pionowej - pod kątem -7 st. korelacja fazowa z wysokotonowym jest najsłabsza, a ponadto jesteśmy dalej poza osią główną samego średniotonowego, więc charakterystyka wypadkowa leży najniżej, a najwyżej znajduje się pod kątem +7 st., chociaż na osi głównej (wyprowadzonej równolegle do podstawy, na wysokości 90 cm, mniej więcej na poziomie głośnika wysokotonowego) jest podobnie.

Sam głośnik wysokotonowy też nie zapewnia bardzo gładkiego przebiegu w obsługiwanym przez siebie zakresie, ale nierównomierności trzymają się granic przyzwoitości, a rozpraszanie jest dobre. Maskownica "atakuje" głównie przy 8 kHz pogłębiając występujący tam dołek - ale nie można przesądzać, że brzmienie zostanie przez to zdegradowane, w sumie wpływ maskownicy jest mniejszy niż w większości przypadków. Patrząc na całą charakterystykę, mimo jej zafalowań, można ją zmieścić (przebieg z osi głównej i z osi 15O) w ścieżce +/-3 dB, w zakresie 45 Hz - 20 kHz.

Spadek -6 dB, względem poziomu średniego, mamy przy 40 Hz, ale Audio-Physiki rzadko są rekordzistami dolnych częstotliwości granicznych. Z kolei czułość jest bardzo przyzwoita, pułapu 88 dB wcale nie osiąga większość kolumn, nawet tak dużych i referencyjnych. Charakterystyka impedancji wygląda bardzo... normalnie, w żaden sposób nie odznacza się na niej specyfika i skomplikowanie tej konstrukcji.

Taki przebieg mógłby pokazać prosty układ dwudrożny - zastosowano więc raczej proste filtry, ewentualnie z dodatkowymi obwodami linearyzującymi impedancję. Minimum między dwoma basowymi wierzchołkami wskazuje znaną już z innego pomiaru częstotliwość rezonansową bas-refleksu - ok. 25 Hz. Z kolei minimum przy 80 Hz, o wartości 3 ohm, oznacza, że mamy do czynienia z impedancją znamionową 4 ohm, zresztą zgodnie z informacjami producenta.
