UNITRA
GSH-630 Fryderyk

Od pierwszych sygnałów o reaktywacji marki Unitra minęło kilka lat, od pierwszych testów – niecały rok, a emocje nie gasną, bo oferta systematycznie się powiększa.

Nasza ocena

Wykonanie
Wzornictwo nawiązuje do dawnych urządzeń Unitry, jednocześnie jest dostatecznie uniwersalne i atrakcyjne. Ambitny własny projekt i wykonanie tak całości, jak i podzespołów (silnik napędu bezpośredniego, ramię). Na wyposażeniu tania wkładka Goldring E1.
Funkcjonalność
Obsługa całkowicie manualna. Imponujący zestaw regulacji ramienia (wraz z azymutem), ale wymaga trochę zdolności manualnych. Praktyczna pokrywa przeciwkurzowa.
Brzmienie
Spójne, homogeniczne, dość żywe i otwarte, ale dynamikę i detaliczność ogranicza wkładka – próby z lepszą ujawniły znacznie większy potencjał samego gramofonu.
Artykuł pochodzi z Audio

Poznaliśmy już wzmacniacz i odtwarzacz CD WSH-805/CSH-801 i kolumny głośnikowe ZGZ-801, wreszcie przyszła pora na gramofon, który był anonsowany już od dawna, ale prace nad nim się przedłużały.

W projektowanie zaangażowano niektórych inżynierów znających tajniki słynnych historycznych konstrukcji. To zarówno uznanie dla ich zasług i kompetencji, jak też zręczny zabieg marketingowy - współczesne urządzenia nabierają specjalnej "mocy".

Przygotowano dwie konstrukcje – tańszą Unitrę GSH-630 Fryderyk oraz droższą GSH-801 Edmund. Testujemy tę pierwszą, pasującą ceną do całej grupy.

Unitra GSH-630 to oczywiste nawiązanie do jednego z najpopularniejszych gramofonów z początku lat 80. – G-620 Fryderyk; pierwowzór miał napęd bezpośredni, automatykę ramienia, ramię typu S-Shape i zaawansowaną elektronikę sterującą (chociaż dość kapryśną, bo prędkość obrotowa wymagała częstych korekt, "pływając" między innymi wraz z rozgrzewaniem się gramofonu).

Nowy Fryderyk nie jest kopią historycznego G-620, co najwyżej luźnym do niego nawiązaniem. Wzornictwem ma pasować przede wszystkim do wzmacniacza WSH-805, ale nie będzie straszył w innych systemach – w końcu to gramofon, zawsze wyglądający zupełnie inaczej…

Unitra GSH-630 - obsługa

Plinta, wykonana prawdopodobnie z jakiejś odmiany płyty MDF/HDF, jest klasycznie wykończona naturalnym fornirem z dodanym aluminiowym frontem, na którym umieszczono dwa charakterystyczne dla sprzętu Unitry przełączniki hebelkowe. Jeden uruchamia (i zatrzymuje) obroty, drugi przełącza prędkość (33,3 lub 45 obr./ min. Hebelki miał też "stary" Fryderyk i było ich nawet więcej, co było związane z automatyką, której w najnowszym modelu już nie ma.

Czytaj również: Jakie urządzenia są potrzebne do kalibracji gramofonu?

Zaawansowaną cechą, spotykaną w droższych gramofonach, jest regulacja azymutu wkładki, choć dostęp do?śruby blokującej (pod spodem gniazda montażowego) jest dość trudny.
Zaawansowaną cechą, spotykaną w droższych gramofonach, jest regulacja azymutu wkładki, choć dostęp do?śruby blokującej (pod spodem gniazda montażowego) jest dość trudny.

Unitra GSH-630 to układ w pełni manualny. Przygotowano trzy warianty kolorystyczne – orzech połączony ze srebrnym lub czarnym frontem i wersję całkowicie czarną. Czterdzieści lat temu ta ostatnia cieszyłaby się największym wzięciem, zobaczymy jak będzie teraz…

Zaprojektowanie wysokiej klasy gramofonu to zadanie bardzo skomplikowane (gdy nie zamawia się "składaków" w dalekowschodnich fabrykach...), Unitra postanowiła zrobić wszystko samodzielnie.

Unitra GSH-630 - napęd

Ze szczególną troską zajęła się napędem, który nazwano NB1. Podstawowe założenia wydają się podobne jak SL-1200, ale są też ważne różnice. Silnik NB1 to układ bezrdzeniowy, oparty na systemie magnesów i cewek (w sumie jest ich dziewięć w trzech grupach, stąd producent mówi o silniku trójfazowym) oraz sterującym całym obwodem generatorem cyfrowym.

Czytaj również: Co to są gramofony manualne, automatyczne i półautomatyczne?

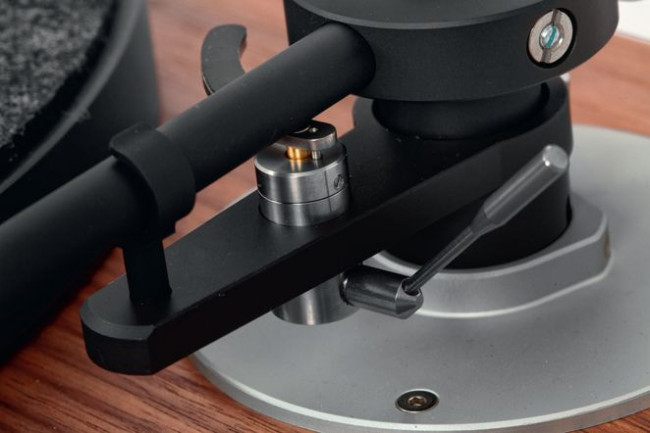

  "Nowy" Fryderyk jest gramofonem w pełni manualnym, opuszczanie (i?podnoszenie) ramienia odbywa się za pomocą dźwigienki i windy.
  "Nowy" Fryderyk jest gramofonem w pełni manualnym, opuszczanie (i  podnoszenie) ramienia odbywa się za pomocą dźwigienki i windy.

Elementami przełączającymi są szybkie tranzystory. Napęd NB1 zastosowano także w droższym Edmundzie. Kompletny moduł napędowy wbudowano w plintę i "zamknięto" górnym krążkiem subtalerza. Dopiero na nim opiera się właściwy talerz wykonany z ciemnego polietylenu.

Talerz w testowanym egzemplarzu obracał się z prędkością o 0,5% wyższą od nominalnej, co jest zupełnie akceptowalne. Zniekształcenia W&F (będące miarą stabilności obrotów) wynosiły 0,2% i to już wynik bardzo dobry.

Unitra GSH-630 - ramię

Zaawansowane jest też ramię o oznaczeniu R10 – podkreślmy, że to także autorska konstrukcja Unitry. Jego długość 9 cali jest najpopularniejsza w gramofonach z tego przedziału cenowego.

Czytaj również: Jakie rodzaje napędów występują w gramofonach?

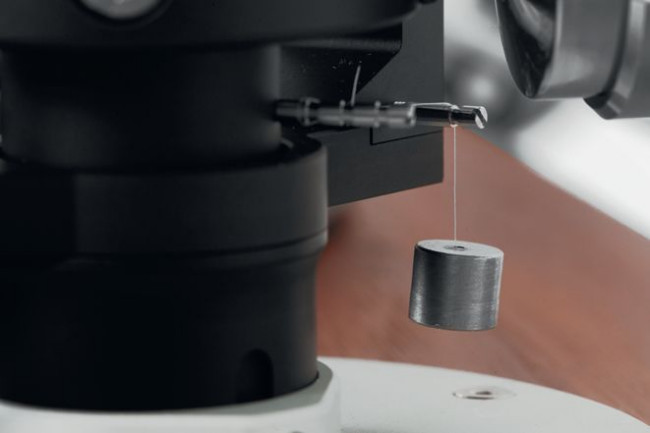

Regulacja anti-skatingu (układ z żyłką) wymaga trochę gimnastyki.
Regulacja anti-skatingu (układ z żyłką) wymaga trochę gimnastyki.

Aluminiowa rurka w kształcie J została zakończona typowym gniazdem do montażu główki; również ten element Unitra wykonuje samodzielnie. W tylnej części ramienia pracują łożyska produkcji japońskiej (NSK).

Potencjał regulacyjny ramienia R10 jest imponujący i godny najbardziej zaawansowanego gramofonu, do którego można nie tylko zainstalować (niemal) dowolną wkładkę, ale też zatopić się w jej szczegółową kalibrację. Nie oznacza to, że Fryderyk jest przeznaczony tylko dla zaawansowanych użytkowników.

Wysokość kolumny regulujemy luzując uprzednio blokady umieszczone w dolnej części korpusu. Do regulacji siły nacisku igły służy typowa, okrągła przeciwwaga. Unitra stosuje uznawany za najbardziej precyzyjny układ anti-skating z ciężarkiem zawieszonym na żyłce.

Czytaj również: Napęd gramofonu: Dlaczego jest ważny i jak działa

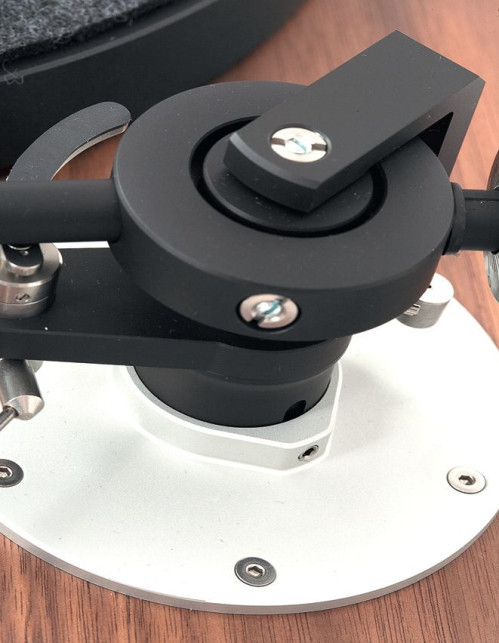

W komplecie regulacji nie zabrakło kąta VTA - wysokość kolumny możemy zmieniać po poluzowaniu blokad w dolnej części korpusu.
W komplecie regulacji nie zabrakło kąta VTA - wysokość kolumny możemy zmieniać po poluzowaniu blokad w dolnej części korpusu.

Sama czynność regulacji jest jednak dość kłopotliwa, trzpień z nacięciami (na wybranym należy zawiesić ciężarek) znajduje się w miejscu trudno dostępnym, w tylnej i dolnej części kolumny.

Na szczęście jest to regulacja, do której zaglądamy tylko raz, no chyba że wymienimy wkładkę na zupełnie inną albo… niechcący potrącimy i zrzucimy ciężarek.

Zaawansowaną cechą ramienia R10 jest mechanizm zmiany azymutu wkładki, który znajduje się w główce. To niby nic wielkiego, bo do każdego gramofonu z odpowiednim gniazdem w rurce można wkręcić taką "specjalną" główkę, ale Unitra dodaje ją w komplecie. I należy się z tego cieszyć, chociaż i w tym przypadku dostęp do śruby zwalniającej mechanizm nie jest najprostszy.

Czytaj również: Jakie wyróżniamy kształty ramion gramofonowych?

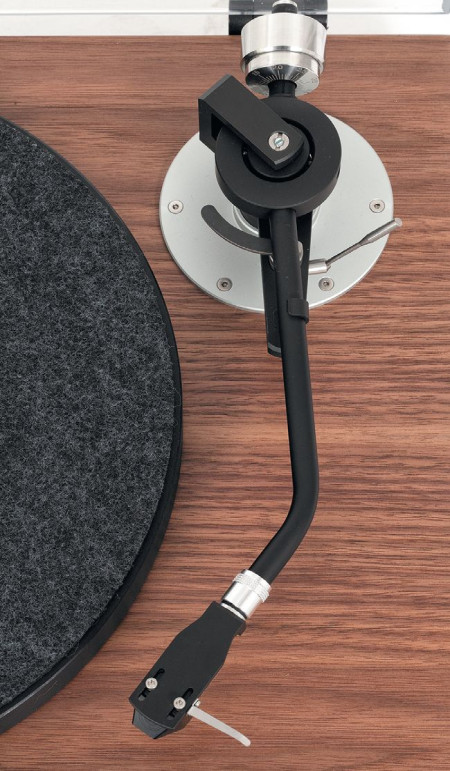

 Ramię to własna konstrukcja firmy, z rurką wkształcie "J", o efektywnej długości wynosi 9 cali.
Ramię to własna konstrukcja firmy, z rurką w kształcie "J", o efektywnej długości wynosi 9 cali.

Unitra GSH-630 - wkładka

Czasy niezwykle skomplikowanych i wymagających wielu wstępnych czynności gramofonów definitywnie nie minęły, mimo że producenci starają się uczynić je bardziej przyjaznymi i łatwymi w obsłudze. Jednym z aspektów tych starań jest fabryczne wyposażenie w odpowiednio dobraną i skalibrowaną wkładkę, aby użytkownikowi zostały już tylko proste czynności, jak montaż talerza czy wyregulowanie siły nacisku.

W taki trend wpisuje się również Unitra, dostarczając Fryderyka w formie niewymagającej czasu ani specjalistycznej wiedzy, chociaż przydadzą się podstawowe zdolności manualne.

Fryderyk jest dostarczany z wkładką Goldring E1, przy której musimy się na chwilę zatrzymać, tak jak przy każdej innej wkładce będącej na wyposażeniu testowanych gramofonów, chociaż w tym przypadku komentarz ma szczególne znaczenie.

Czytaj również: Jaki jest optymalny nacisk igły na płytę?

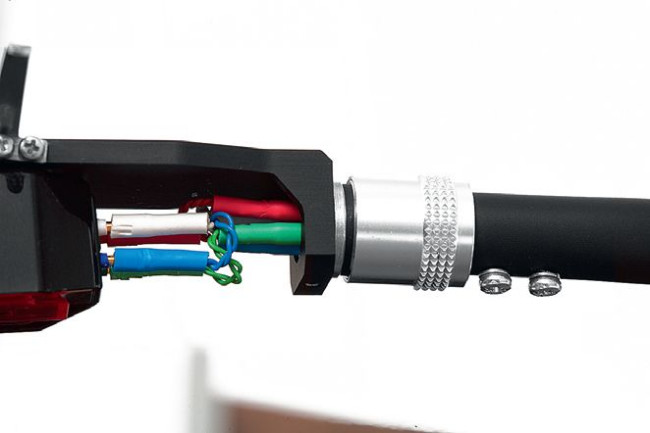

Na końcu rurki zainstalowano gniazdo, co jest rozwiązaniem bardzo wygodnym i spotykanym już nie tylko w konstrukcjach japońskich.
Na końcu rurki zainstalowano gniazdo, co jest rozwiązaniem bardzo wygodnym i spotykanym już nie tylko w konstrukcjach japońskich.

E1 (potocznie nazywana Red od charakterystycznego koloru obudowy) to jedna z nowszych (choć ma już kilka lat, to dla wkładek młody wiek) i tańszych wkładek Goldringa. Jest podstawową wkładką MM, a jej parametry elektryczne są bardzo typowe (poziom napięcia wyjściowego wynosi 3,5 mV), co gwarantuje bezproblemową pracę z każdym przedwzmacniaczem.

Zarówno budowa wkładki, jak i jej parametry elektryczne sugerują bliskie powinowactwo z wkładką Audio-Techniki z bazowej serii 95, ale nie tej obecnej, lecz poprzedniej – już nieprodukowanej. Najpopularniejszym modelem była wtedy wkładka 95E, uznawana zresztą za jedną z najlepszych wśród tanich wkładek MM.

Idealnie zgadza się (z Goldringiem E1) nie tylko napięcie wyjściowe, ale też indukcyjność czy rezystancja cewek. Tyle że Audio-Technica 95E była wyposażona w igłę o dość zaawansowanym profilu eliptycznym, a Goldring E1 ma profil stożkowy.

Czytaj również: Jakiego typu wkładki są lepsze - MM czy MC?

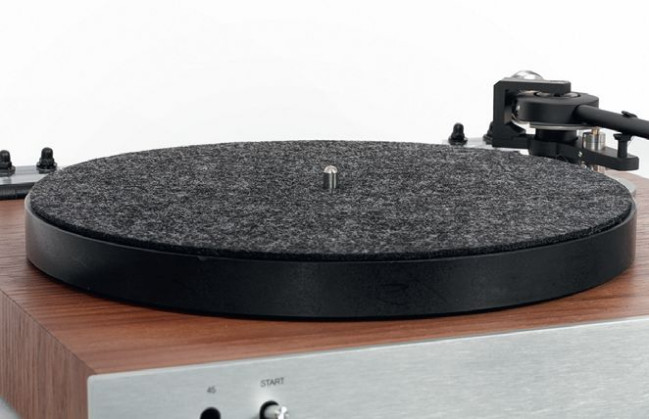

Ciemny talerz wykonano z polietylenu i uzupełniono grubą, filcową matą.
Ciemny talerz wykonano z polietylenu i uzupełniono grubą, filcową matą.

Musimy więc chyba sięgnąć po tańszy wariant 95-tki, model AT93 (również już nieprodukowany), z takim samym (jak w 95E) generatorem, ale inną, stożkową igłą. Wiele wskazuje na to, że Goldring E1 jest konstrukcją bliźniaczą, z jedną zasadniczą różnicą – Audio-Technica stosowała aluminiowy wspornik igły, w E1 wspornik jest nowocześniejszy, karbonowy. Prawdopodobnie jednak to Audio-Technica wykonuje wkładki E1 dla Goldringa...

Ale w kontekście Fryderyka taka wkładka wydaje się za słaba, bo zasługuje on na lepszą wkładkę. Wyjściowy komplet należy traktować raczej jako wstęp do dalszej zabawy, czyli wyposażenia Fryderyka w lepszą wkładkę już wedle własnego wyboru.

To ma sens, bowiem bardziej zaawansowani mają własnych faworytów, a E1 służy zadowoleniu mniej wymagających jak też sprawdzeniu, czy gramofon działa…

Czytaj również: Jaka jest żywotność wkładek gramofonowych?

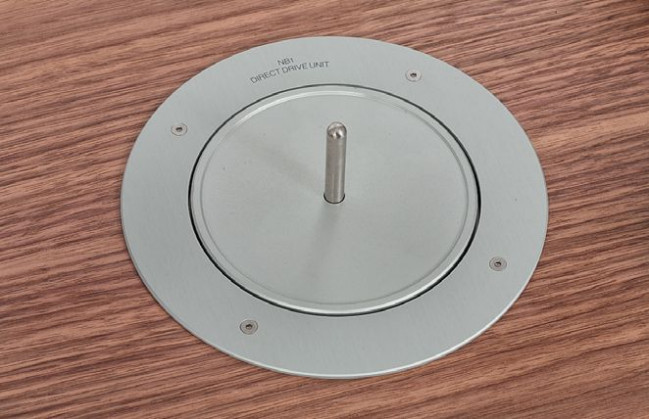

Po zdjęciu talerza możemy zobaczyć fragment napędu w systemie bezpośrednim, będącego autorskim opracowaniem Unitry
Po zdjęciu talerza możemy zobaczyć fragment napędu w systemie bezpośrednim, będącego autorskim opracowaniem Unitry.

Nie jestem pewien, czy to kwestia fabrycznie nowego egzemplarza (i mechanizmy się "rozpracują"), czy też nieco zbyt gęstego czynnika tłumiącego w windzie, która trochę za mocno ogranicza ruch ramienia (w dół), przez co igła opada za wolno. Tak czy inaczej poprawa tego szczegółu nie będzie z pewnością kłopotliwa dla producenta.

Unitra GSH-630 - akcesoria

Fryderyk jest sprzedawany wraz z grubą i ciężką pokrywą przeciwpyłową, i nawet zawiasy, które je podtrzymują, są bardzo masywne, można je także regulować. W "ciasnym" ustawieniu pokrywa porusza się z wyraźnym oporem, ale zatrzymuje w niemal dowolnej pozycji, nawet gdy jest bardzo lekko uchylona.

Wśród akcesoriów znajdujących się w komplecie warto wskazać dwa szczególnie atrakcyjne. Pierwszy to dopasowany do tej konstrukcji szablon, służący ustawianiu geometrii wkładki, drugi to wyjątkowo solidny kabel sygnałowy (oczywiście z dodatkową żyłą uziemiającą).

Czytaj również: Co to jest moment obrotowy gramofonu?

Unitra GSH-630 Fryderyk - odsłuch

Przed odsłuchem miałem wątpliwości dotyczące połączenia tak wyrafinowanej konstrukcji mechanicznej, jaką jest Fryderyk, z "podstawowym" modelem wkładki MM, jakim jest Goldring E1.

Skoro jednak producent na to się zdecydował, to chyba nieprzypadkowo. Z jednej strony taka wkładka nie pozwoli na osiągnięcie maksymalnej dynamiki i rozdzielczości, na jaką stać ten czy jakikolwiek inny (podobnej klasy) gramofon, z drugiej – może być odpowiednia do osiągnięcia inaczej określonego celu… co zresztą natychmiast słychać w działaniu tego zestawu.

Dostarcza komplet podstawowych, powszechnie oczekiwanych zalet "analogu", ale nie zmusza do "głębokiego zanurzenia" jak też nie traci zasadniczej uniwersalności. Muzyka płynie swobodnie i łagodnie, pojawia się klimat, ale nie jest on ciemny i duszny, ocieplenie jest umiarkowane.

Czytaj również: Jaka jest różnica w działaniu gramofonu z automatyką i bez?

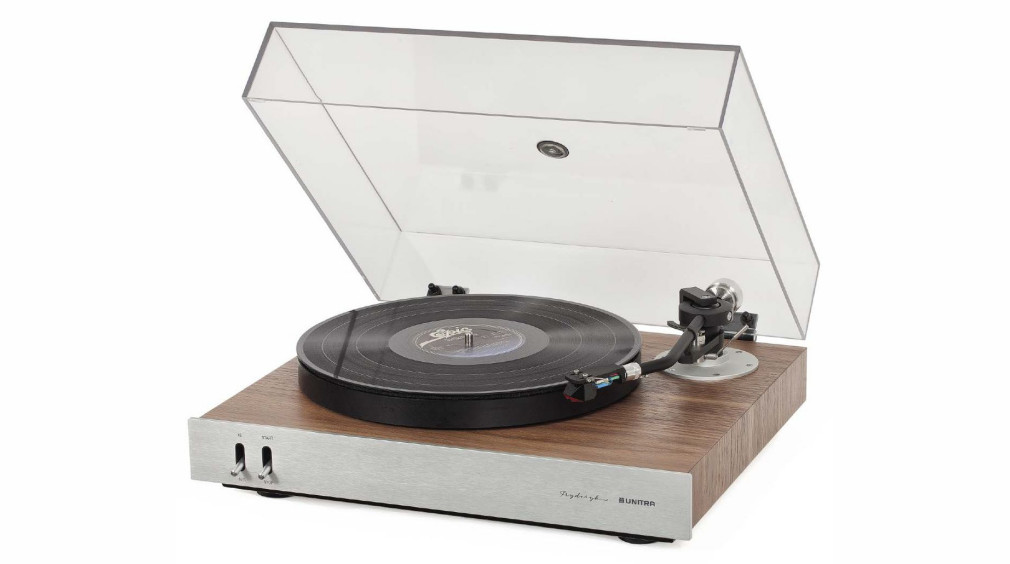

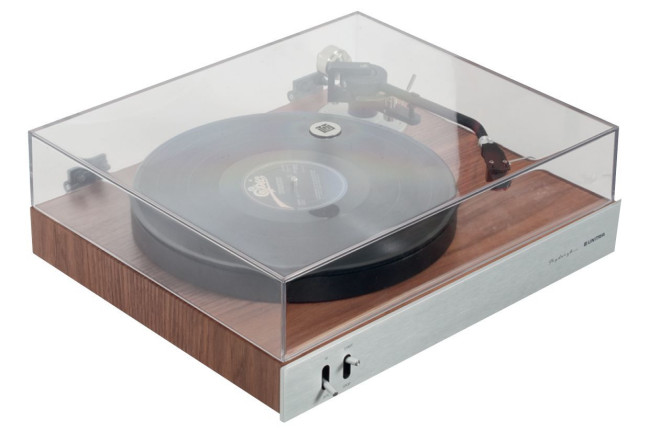

Pokrywa przeciwpyłowa jest masywna, a jej zawiasy odpowiednio solidne.
Pokrywa przeciwpyłowa jest masywna, a jej zawiasy odpowiednio solidne.

Wszystko jest na swoim miejscu, bez popisów i wyraźnych niedoborów. Dobra równowaga tonalna, z lekko zaokrąglonymi skrajami, ale bez wyszczuplenia czy przyciemnienia.

Niskie rejestry mają dość substancji, wysokie tony gładko dopełniają średnicę, która nie pulsuje żywiołowo, ale zapewnia dobry kontakt, mając całkiem wyraźny górny podzakres – wokale nie są przydeptane, gitary stać na dźwięczność, chociaż nie na pełne spektrum wybrzmień.

Nie jest to środek dominujący, lecz dobrze ustawiony. Pomrukujący bas nie jest demonem dynamiki ani źródłem ogrzewania średnicy, stąd ta jest nawet dość jasna i otwarta, mimo że same wysokie tony do tego się nie przyczyniają.

Czytaj również nasze testy wkładek gramofonowych

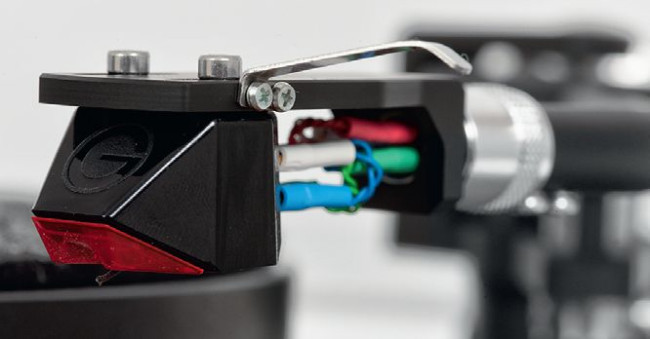

Fabrycznie zamontowano niedrogą wkładkę Goldring E1, ale Fryderyk zasługuje na na bardziej wyrafinowane modele.
Fabrycznie zamontowano niedrogą wkładkę Goldring E1, ale Fryderyk zasługuje na na bardziej wyrafinowane modele.

Całkiem przyjemnie się tego słucha i już na tej podstawie można wyciągnąć wniosek, że jeżeli takie rezultaty są możliwe z tak podstawową wkładką…...To sam Unitra  GSH-630 musi być naprawdę dobry i jeżeli będziemy chcieli usłyszeć więcej, wystarczy wymienić wkładkę. Tak taniej jak E1 nie będzie szkoda odłożyć na bok i nawet o niej zapomnieć.

Nie poprzestałem jednak na teoretycznych wnioskach i sprawdziłem kilka innych wkładek – co było dość łatwe dzięki systemowi wymiennych główek (pod warunkiem, że takie posiadamy). Nawet z wkładkami za mniej niż 1000 zł (jak choćby Grado Gold 3 czy Audio-Technica AT-VM95ML) dźwięk wyraźnie się ożywił, ubarwił i oczyścił.

Wokale nabrały soczystości, wysokie tony różnorodności, przestrzeń stała się bardziej przejrzysta. GSH-630 Fryderyk zdecydowanie jest wart i wymaga takiego "doinwestowania".

W firmowej konfiguracji jest OK, i jeżeli nie złapiemy analogowego bakcyla, to może nam wystarczyć (a nieustanną radość będzie sprawiał sam widok gramofonu Unitry), ale dodatkowy wydatek tylko ok. 10% wyjściowej ceny poprawi dźwięk bardzo wyraźnie, a przecież budżetu nie zrujnuje.

Czytaj również: Napęd gramofonu paskowy czy bezpośredni - czy któryś jest lepszy?

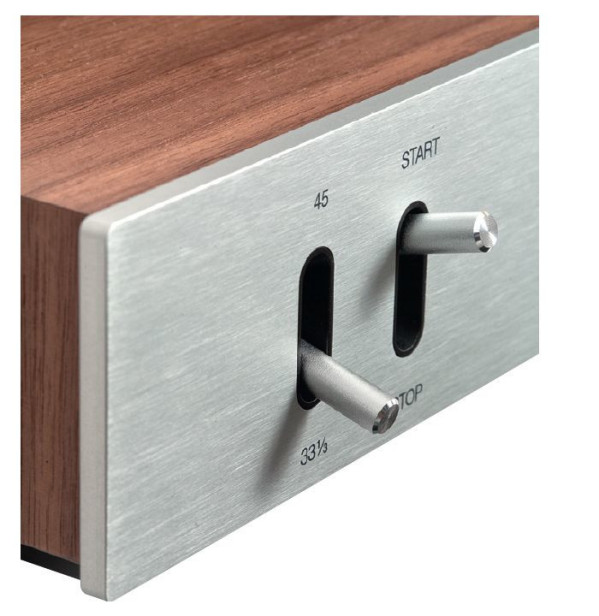

Przełączniki hebelkowe znane są  nie tylko ze "starego" Fryderyka, ale sprzętu Unitry w ogóle; tutaj uruchamiają obroty i przełączają prędkość.
Przełączniki hebelkowe znane są  nie tylko ze "starego" Fryderyka, ale sprzętu Unitry w ogóle; tutaj uruchamiają obroty i przełączają prędkość.

Dociążyć i skorygować

Fryderyk może się pochwalić jednym z bardziej wyrafinowanych napędów, nawet w rodzinie "bezpośredniej”. Niezależnie jednak od rodzaju silnika oraz sposobu przekazywania obrotów z jego osi na oś talerza, producenci gramofonów czynią dodatkowe starania, aby uzyskać jak najbliższą standardowej prędkość i zminimalizować związane z nią odchyłki, przekładające się wprost na niepożądane zniekształcenia W&F (kołysanie i drżenie dźwięku).

Jednym z najprostszych sposobów jest duża masa talerza, zwiększająca także wymagania co do samego zespołu napędowego. Talerz Fryderyka jest dość ciężki, waży 1,6 kg, ale na tym nie koniec. Gramofon został również wyposażony w bardziej zaawansowane rozwiązania elektroniczne, służące do stabilizacji obrotów.

Sygnał wyprowadzono parą gniazd RCA, w komplecie jest bardzo porządny interkonekt gramofonowy (z żyłą uziemiającą).
Sygnał wyprowadzono parą gniazd RCA, w komplecie jest bardzo porządny interkonekt gramofonowy (z żyłą uziemiającą).

Równolegle działają tutaj dwa systemy kompensacyjne. Pierwszy opiera się na czujnikach magnetycznych halla, które mierzą zmiany położenia magnesów wbudowanych w dolną część – krążek subtalerza. W ten sposób czujniki kontrolują obroty i w przypadku stwierdzenia nieprawidłowości system na bieżąco wprowadza korekty.

Drugi system wykorzystuje czujnik optyczny, który śledzi ruch dodatkowej, sprzężonej z subtalerzem tarczy z 720 precyzyjnymi otworami. Pozwala to na zbieranie kolejnych danych i jeszcze dokładniejszą korekcję prędkości.

Informacje z dwóch systemów są przesyłane do "centralki" cyfrowej, która na tej podstawie oblicza, jakie korekty są potrzebne, a następnie generuje sygnał w odpowiedni sposób zasilający silnik. Wysoki moment obrotowy pozwala na natychmiastową reakcję – przyspieszenia bądź hamowania talerza.

Specyfikacja techniczna

UNITRA GSH-630 Fryderyk
Napęd Bezpośredni
Ramię Typu S
Prędkość obrotowa 33,3 / 45
Wymiary: wys./szer./gł., W przypadku urządzeń testowanych w AUDIO wartość mierzona.
