Wydaje się mało zważać na presję konkurencji, trendy, marketing. Jej konstruktorzy nie udają, że co chwila mają genialne pomysły. Wreszcie doczekaliśmy się jednak nowości, i to nawet kilku. Pojawił się też nowy dystrybutor, który je sprowadził i udostępnił, więc nagle TAD-ami obrodziło. W numerze czerwcowym łączymy test GE1 i CE1TX, które mogliśmy porównać bezpośrednio.
Wersja TX modelu Compact Evolution One pojawiła się w zeszłym roku i z zewnątrz nie różni się znacznie od poprzedniej (chociaż kiedy już się wie, gdzie patrzeć, różnicę łatwo dostrzec – inny jest sposób mocowana bocznych aluminiowych paneli), jest to więc kontynuacja stylu zapoczątkowanego właśnie przez Compact Evolution One, który niedługo potem zastosowano również w mniejszych podstawkowych Micro Evolution One i wolnostojących Evolution One TX. Największe w serii TAD Grand Evolution One wprowadzono natomiast pod koniec zeszłego roku, a więc w podobnym czasie jak Compact Evolution One TX…
Zdaję sobie sprawę, że można się w tej historii pogubić, mimo że dotyczy kilku modeli, bowiem TAD nie zadbał o chronologiczną logikę oznaczeń, nowości pojawiają się ruchem konika szachowego, dotyczą poszczególnych modeli, a nie jednocześnie całej serii, a co najgorsze – symbol TX, który mógłby służyć do rozpoznania modeli zupełnie nowych lub zmodyfikowanych, nie został przydzielony najnowszemu i najlepszemu Grand Evolution One.
Nie mając zatem pełnej wiedzy, który model kiedy został wprowadzony, ktoś może pomyśleć, że warto poczekać na Grand Evolution One TX albo kupić tańsze, ale "nowocześniejsze" Evolution One TX, które jednak mają już ładnych klika lat!
Na dodatek na stronie producenta jest błąd jeszcze pogłębiający to zamieszanie, bowiem pod zdjęciem nowych Compact Evolution One TX jest podpis bez TX, jakby to był poprzedni model… K W orientacji może pomóc "kalendarium", które TAD przedstawia na swojej stronie, porządkując wszystkie urządzenia zgodnie z latami ich wprowadzenia.
Cofając się w czasie, początkiem serii Evolution był model Evolution One zaprojektowany w luksusowym, dostojnym stylu konstrukcji serii Reference. Formalnie zastąpił go Evolution One TX, jednak za naprawdę godnego następcę można też uznać właśnie nowy TAD Grand Evolution One.
Czytaj również: Czy maskownica kolumny słyszalnie obniża jakość dźwięku?
Wszystkie aktualne modele, których rdzeń nazwy to Evolution One, dzielą ten sam schemat wzorniczy, nowoczesne kształty i detale mające już niewiele wspólnego z potężnymi Reference. Technika jest jednak wciąż podporządkowana dawno temu ustalonym priorytetom.
TAD działa zarówno na rynku high- -end, jak też spełnia nie mniej surowe, chociaż nieco inaczej "wyważone" wymagania profesjonalistów – sprzęt TAD znajduje się na wyposażeniu wielu słynnych studiów nagraniowych. Cała historia TAD-a jest bardzo długa, jeżeli uwzględnić, że wywodzi się ona z firmy Pioneer, a ta powstała w 1937 roku.
Dzisiaj można Pioneera kojarzyć różnie – ze sprzętem złotych lat hajfaju, z doskonałymi wzmacniaczami, magnetofonami, odtwarzaczami… ale mało komu do głowy przyjdą głośniki, a to właśnie one były pierwszą specjalnością firmy. Pioneer był ich dużym i ważnym producentem, chociaż później, razem z innymi japońskimi firmami padł ofiarą audiofilskiego przekonania, że Japończycy produkują dobrą elektronikę i mechanikę, ale nie zespoły głośnikowe, bo do tego potrzeba innej kultury, europejskich (lub amerykańskich) uszu.
Czytaj również: Co to jest obudowa band-pass?
I chociaż TAD powstał na gruncie profesjonalnym, a nie audiofilskim, to takie myślenie mogło i tutaj mieć znaczenie. Pioneer zaplanował, że pod tą marką (o dość enigmatycznej nazwie – Technical Audio Devices) będą projektowane i produkowane najwyższej klasy głośniki oraz instalacje nagłośnieniowe, głównie studyjne.
Ten etap zaczął się w połowie lat 70. ubiegłego wieku i szybko przyniósł sukcesy, nawet spektakularne. Głośniki TAD pojawiły się w wielu studiach, w tym w kilku najlepszych i u znanych muzyków. Gdybyśmy wymieniali ich nazwy, nazwiska, typy i daty, zajęłoby to całą stronę; w każdym razie TAD się przyjął. I przez ćwierć wieku tym się zajmował, szykując kolejne modele dużych przetworników niskotonowych i wysokotonowych kompresyjnych "driverów".
Jednak w 2002 roku wprowadził konstrukcję M1 – coś zupełnie nowego od strony technicznej, estetycznej i marketingowej.
- Po pierwsze, była to pierwsza konstrukcja z koncentrycznym modułem średnio-wysokotonowym, który firma ochrzciła CST (Coherent Source Transducer).
- Po drugie, miała formę i wykończenie luksusowej kolumny do użytku domowego. Po trzecie, do tego została właśnie przeznaczona – TAD postanowił wejść na rynek high-endowy, który wówczas zaczął się bujnie rozwijać.
Czytaj również: Co to jest membrana bierna i jakie pełni funkcje?
High-end obiecywał zyski każdemu, kto miał przynajmniej jakiś pomysł na wyróżnienie się, a co dopiero firmom mającym taki potencjał i wiedzę, jak TAD.
Wróćmy więc do punktu pierwszego – modułu koncentrycznego. W przedstawionej na stronie TAD-a historii pojawia się kilka nazwisk szczególnie zasłużonych inżynierów. Nie ma tam jednak Andrew Jonesa, który z pewnością – i było to wcześniej podawane oficjalnie – wprowadził układy koncentryczne do konstrukcji TAD-a, po raz pierwszy właśnie w M1.
Wcześniej miał z nimi do czynienia w KEF-ie, po odejściu z TAD-a – w Elacu, a od kilku lat dzieli się swoją wiedzą na ten temat z firmą MoFi. Układy koncentryczne pozostały jednak jednym z filarów techniki TAD-a, są obecne w każdej konstrukcji serii Evolution One i oczywiście Reference.
W 2007 roku marka TAD została już definitywnie odłączona od Pioneera jako niezależna firma, zmieniła też nieco nazwę – na TADL, czyli Technical Audio Devices Laboratories, jednak logo wciąż ogranicza się do TAD i tak też firma w praktyce jest nazywana, więc i my dalej będzie pisać w skrócie TAD.
TAD GE1 - obudowa

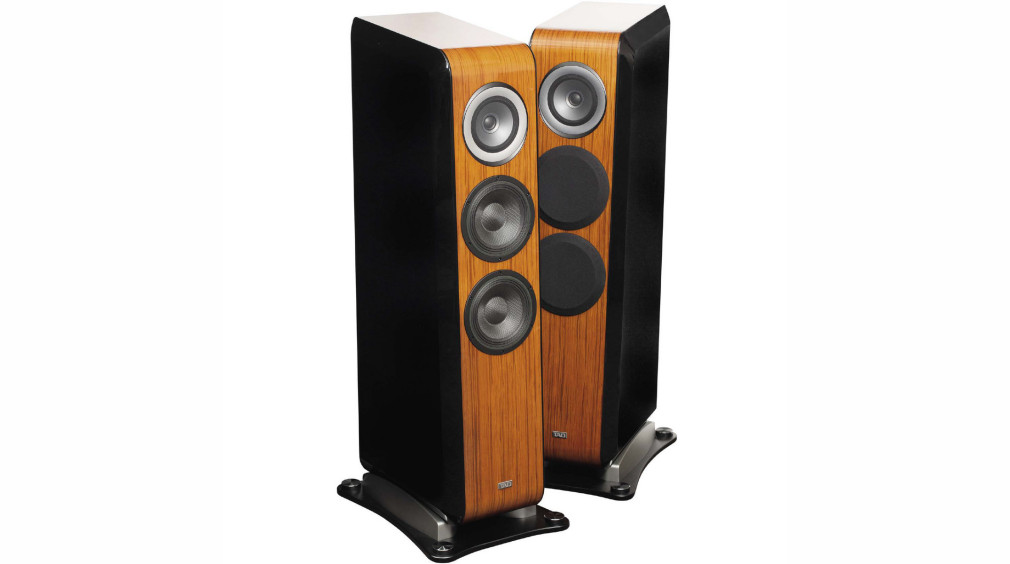

TAD GE1 to najnowsza, największa i najlepsza konstrukcja w serii Evolution. Na zdjęciach, bez towarzystwa innych znanych kolumn, niezdradzających rzeczywistych wymiarów, GE1 mogą wydawać się przeciętnej wielkości konstrukcją... dwuipółdrożną (o ile jeszcze nie wiemy, jaką techniką konsekwentnie posługuje się TAD). To jednak rasowy (chociaż niekonwencjonalny) układ trójdrożny, znacznie bardziej okazały niż typowe "podłogówki" – o wysokości ponad 120 cm i głębokości ponad pół metra.
Co ciekawe, w informacjach technicznych producent przedstawia zwymiarowane rysunki techniczne: szerokość z cokołem i bez cokołu, wysokość z kolcami i bez kolców… a nawet dokładną wysokość, na jakiej znajduje się moduł koncentryczny. Konstrukcja jest bardzo ciężka – 64 kg – na co wpływa wiele elementów.
Obudowa – ekstremalnie solidna, chociaż wykonana w większości z typowego dzisiaj materiału (MDF-u). wszystkie ścianki zewnętrzne mają grubość aż 4 cm, w środku jest też dużo wzmocnień – wieńców o grubości 1,8 cm wykonanych ze sklejki brzozowej.
Czytaj również: Prąd i siła. Głośniki niskotonowe
Forma i wykończenie obudowy nie jest minimalistyczne, oczywista jest wysoka klasa, przejawiająca się zarówno w użytych materiałach, jak i precyzji wykonania, ale nie jest to "barok" i luksus ociekający ze wszystkich stron. Kształt prezentuje się nowocześnie, bez nudnego już wyginania bocznych ścianek (chociaż w tym schemacie pozostają Reference One), nadmiernych zaokrągleń i ozdobników, a jednocześnie wychodzi poza najprostszy prostopadłościan.
Front obudowy jest pochylony, podczas gdy tył – pionowy, górna ścianka lekko unosi się ku górze. Boczne ścianki są płaskie, ale z dużymi skosami na wszystkich krawędziach, wyodrębnione lakierowaniem na czarno, podczas gdy pozostałe powierzchnie są oklejone fornirem – drewnem oliwnym. Wszystkie powierzchnie są wykończone na wysoki połysk.
Dość oryginalnym zabiegiem jest zaokrąglenie poziomych (dolnej i górnej) krawędzi frontu; może się to wydawać akcentem wzorniczym, jednak ma spore znaczenie akustyczne – usuwa krawędź ponad układem koaksjanym, od której odbijałyby się fale średnich i wysokich częstotliwości. Co prawda dłuższe, boczne krawędzie nie są tak zaokrąglone, ale to byłoby już znacznie trudniejsze do wykonania w ramach przyjętego sposobu "złożenia" obudowy.
Czytaj również: Co to jest głośnik koncentryczny?
TAD GE1 - układ głośnikowy

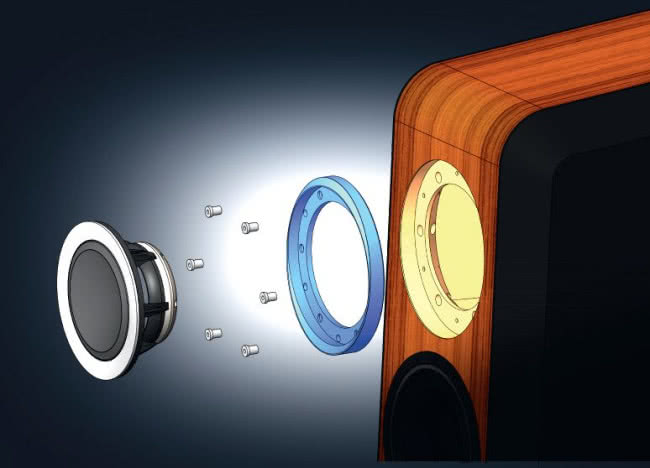

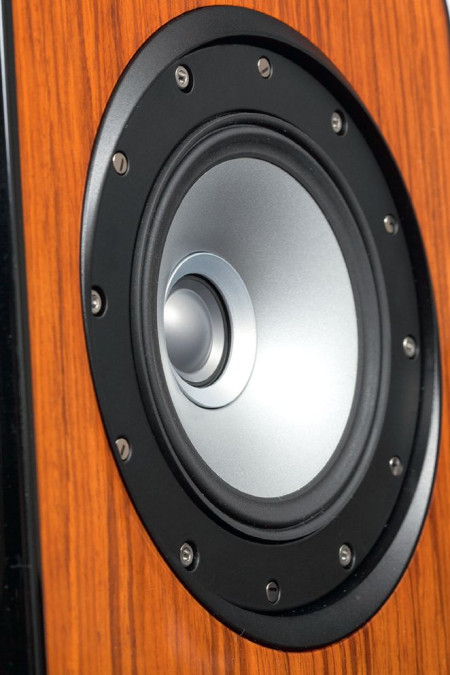

To, co z daleka wygląda na duży przetwornik wysokotonowy z falowodem, jest modułem koncentrycznym CST. Łączy on przetworniki średniotonowy i wysokotonowy, o niezależnych układach drgających i układach magnetycznych, tylko "spakowanych" w taki sposób, aby wysokotonowy promieniował z centrum średniotonowego. Mamy więc już tutaj dwie "drogi" – średniotonową i wysokotonową. A bezpośrednio poniżej umieszczono dwa niskotonowe.
Często spotykane pochylenie przedniej ścianki może mieć znaczenie dla ustalenia właściwych relacji fazowych między nisko-średniotonowym lub średniotonowym a wysokotonowym, ewentualnie między niskotonowym a nisko-średniotonowym w układzie dwuipółdrożnym.
Co prawda swobodnie wybierając filtrowanie, a nie przywiązując się do konkretnych filtrów i innych celów akustycznych, można opanować zgodność fazową wszystkich "dróg" również bez takiej korekty (stąd pionowe kolumny nie są błędem ani przejawem niestaranności), ale przy pewnych założeniach taka korekcja "czasów dolotu" jest pomocna.
Czytaj również: Czy przetworniki koncentryczne wymagają zwrotnicy do podziału pasma?
Jednak w TAD Grand Evolution One relacja między średniotonowym a wysokotonowym jest ustabilizowana układem koncentrycznym i nie wymaga korekty za pomocą pochylenia. Co więcej, pochylenie powoduje, że schodzimy z osi głównej tego modułu; może producent właśnie to zamierzał, bowiem poza osią główną moduł koncentryczny ma nawet lepszą charakterystykę niż na niej?
A jednak chodzi o coś innego, bowiem "przywrócono" ustawienie osi głównej tego modułu równolegle do podłoża, na wysokości 100 cm, a więc bezpośrednio w kierunku miejsca odsłuchowego, za pomocą specjalnego "adaptera" – masywnego aluminiowego pierścienia, który pełni też funkcję izolatora modułu od drgań obudowy (ISO).
Moduł koncentryczny, ze względu na wymagania jego przetwornika średniotonowego, którego kosz jest "otwarty" do tyłu, ma oczywiście własną komorę wewnątrz obudowy.
Czytaj również: Co to jest system SDA?
Wróćmy do pytania: Po co pochylano cały front?
Przy niskiej częstotliwości podziału (250 Hz) między przetwornikiem średniotonowym (mówimy o sekcji modułu koncentrycznego) a głośnikami niskotonowymi, a więc przy dość długich falach, nie wydaje się to konieczne, chociaż nie można też stwierdzić, że nie ma żadnego znaczenia.

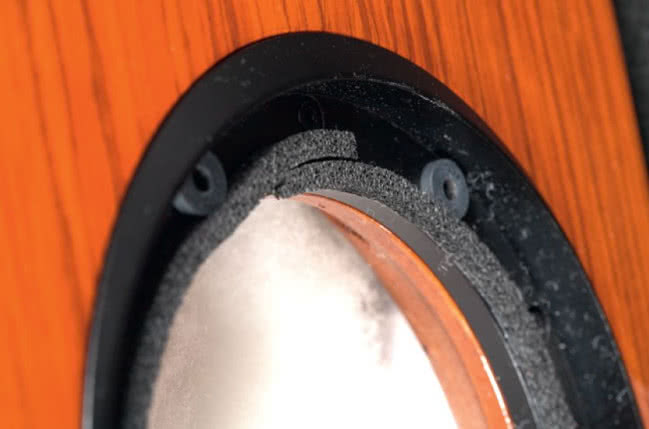

Bardzo pryncypialnie rozwiązano też wątek maskownic; moduł koncentryczny jest ze względu na delikatność membran, zwłaszcza berylowej kopułki, na stałe osłonięty delikatną drucianą siateczką, której wpływ na promieniowanie jest minimalny. Głośniki niskotonowe mają indywidualne, okrągłe maskownice (tkanina rozpięta na cienkim plastikowym szkielecie), trzymane przez magnesy.
Wpływ takiego "ustroju" na długie fale niskich częstotliwości jest praktycznie żaden, ale może od wystającej ramki odbijają się fale średnich częstotliwości? Zmierzyliśmy i nie zanotowaliśmy różnicy.

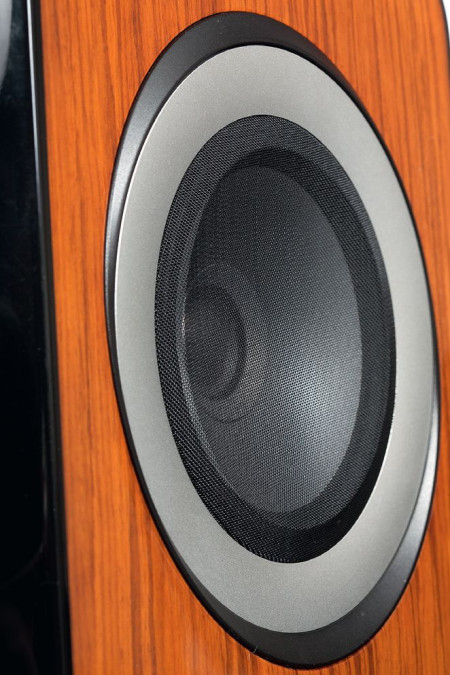

Maskownice niskotonowych można trzymać założone bez obaw o jakość dźwięku, ale kolumny wyglądają ciekawiej z głośnikami odsłoniętymi, a ich membrany wydają się na tyle odporne mechanicznie, że przypadkowy kontakt nie uczyni im żadnej szkody.
Czytaj również: Co to jest obudowa z linią transmisyjną?

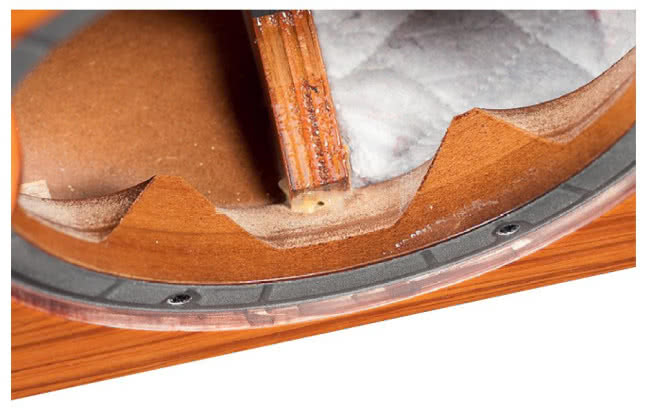

Wiele firm jako sposób na redukcję fal stojących reklamuje od wielu lat zwężanie się obudowy ku tyłowi za pomocą wygiętych ścianek bocznych. To jednak mało skuteczne w zakresie niskotonowym, który jest obciążony rezonansami powstającymi przy dłuższych falach, a więc między dolną a górną ścianką w wysokich i smukłych obudowach, takich właśnie jak TAD Grand Evolution One. Walczyć z nimi jest znacznie trudniej i kosmetyczne pochylenie górnej ścianki też niewiele tutaj pomoże.
TAD ma bardziej zaawansowane sposoby na walkę z falami stojącymi – system AFAST (Acoustic- Filter-Assisted System Tuning). Wewnątrz obudowy umieszczono dokładnie dostrojone i z jednej strony wytłumione rury działające jak "pułapki" na ściśle określone rezonanse fal stojących. Jest też innego rodzaju absorber – tyle wiemy z materiałów producenta.

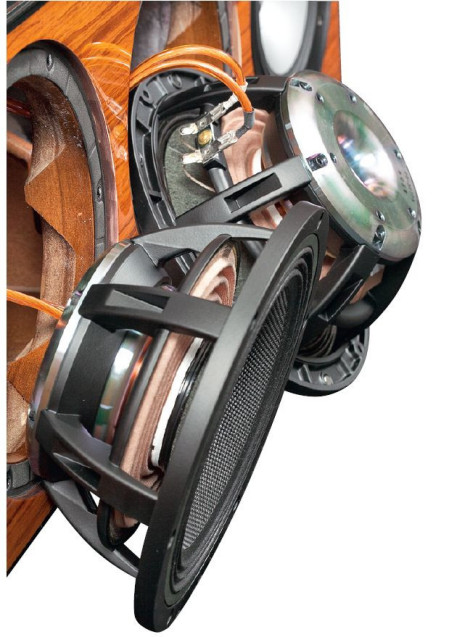

Ustroje te trudno było zobaczyć nawet po wykręceniu głośników, ale wyniki pomiarów potwierdziły, że zabiegi są skuteczne: ani na charakterystykach głośników, ani na promieniowaniu z bas-refleksu nie "odbijają" się rezonanse fal stojących, przynajmniej nie tak wyraźnie, jak w większości innych kolumn o podobnych proporcjach.

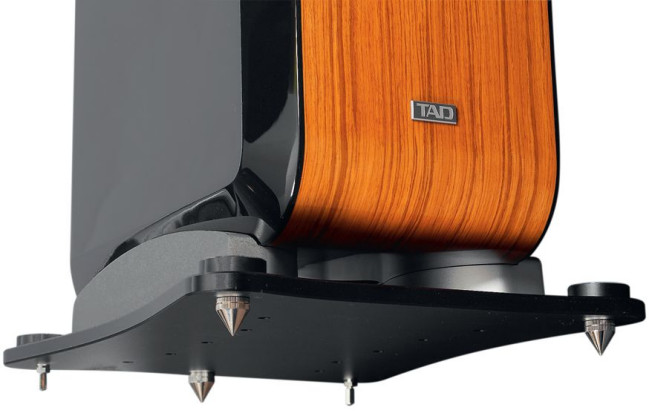

Znaczenie konstrukcyjne i estetyczne ma też efektowny cokół (i na pewno ma spory udział w całkowitej masie). Duże cokoły, czasami potrzebne, często wyglądają ciężko i niezgrabnie – dla estetyki lepiej, aby ich nie było.
W tym przypadku podstawa prezentuje się wybornie, tylko dodaje urody, ale nie jest to czcza dekoracja. Została wykonana z solidnych metalowych elementów, składa się dolnego czarnego blatu o grubości 15 mm, połączonego ze "skrzynią" parą potężnych płóz. Tak jak w wielu współczesnych kolumnach, tworzą one prześwit, przez który uchodzi promieniowanie systemu bas-refleks – do przodu i do tyłu.
Bas-refleks

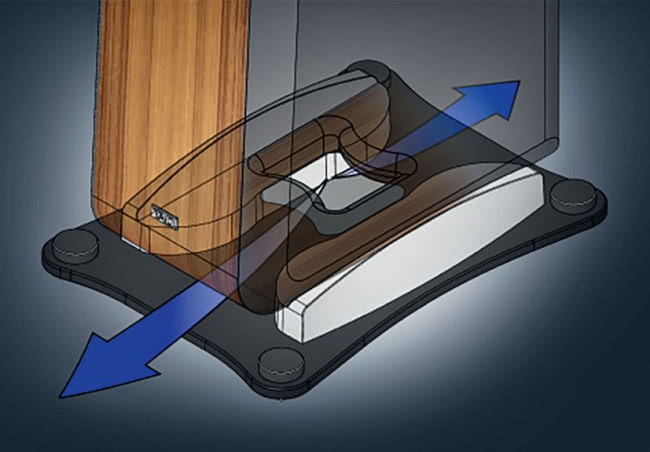

Firmowe rozwiązanie systemu bas-refleks nazywa się ADP (Aero-Dynamic Port) i ma specjalne właściwości. Jak wynikałoby z opublikowanych przez producenta ilustracji obudowy, prześwit między obudową a płytą nie jest przedłużeniem kanału, którego zasadniczą częścią byłaby rura zainstalowana w dolnej ściance i wchodząca do wnętrza obudowy (jak najczęściej w podobnych konstrukcjach z wylotem "na dole").
W dolnej ściance jest tylko otwór (i wcale nieokrągły, ale o bardziej skomplikowanym kształcie), a kanał, w którym "uwięzione" jest powietrze o określonej masie, tworzące wraz z podatnością powietrza w obudowie układ rezonansowy bas-refleks, został uformowany wyłącznie w podstawie i ma "areodynamiczny" profil.
Czytaj również: Strojenie bas-refleksu - najpraktyczniejsze elementy teorii albo teoria praktycznych rozwiązań

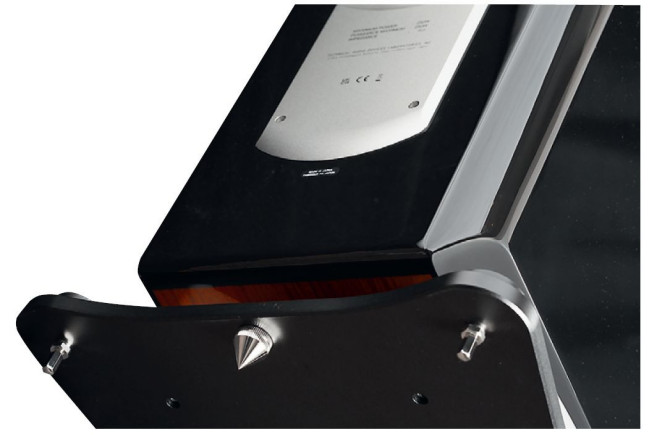

Kształt płóz rozszerza tunel ku jego wylotom (z przodu i z tyłu), które są już rozciągnięte niemal na całą szerokość obudowy, ruch powietrza jest płynny i nienarażony na turbulencje.
Symetryczne promieniowanie do przodu i do tyłu powoduje redukcję sił mechanicznych, powstających zwrotnie w obudowie na skutek pracy bas-refleksu, gdyż siły te są skierowanie w przeciwne strony (podobny efekt, jak przy pracy dwóch głośników niskotonowych, ustawionych naprzeciwko siebie).
Aluminiowa płyta ściśle określa masę powietrza w kanale i parametry układu rezonansowego, a potężne płozy są solidnym oparciem dla obudowy. Płyta wychodzi na zewnątrz razem z mocowanymi do niej dużymi stożkami, jest jednak odpowiednio sztywna i nie ma obaw, że podczas przestawiania kolumn coś złamiemy czy obluzujemy. Ale chociaż z góry, w narożnikach płyty, widać cztery "kapsle", to stożki, na których opiera się konstrukcja, są tylko trzy – z tyłu znajduje się tylko jeden w osi symetrii, a po bokach towarzyszą mu cieńsze kołki.
Trzy punkty wyznaczają płaszczyznę, więc łatwiej będzie wypionować i ustabilizować kolumnę na trzech stożkach, tylno-boczne kołki są dla asekuracji, aby kolumna nie przewróciła się do tyłu, na boki, gdyby została pchnięta. Powinny więc znajdować się tuż nad podłogą. Takie są nasze wnioski, producent nie podaje w instrukcji szczegółowych wskazówek, poza ostrzeżeniem, że użycie stożków bez podkładek grozi porysowaniem podłogi…
Czytaj również: Czym różni się "ciśnienie akustyczne" od "głośności"?

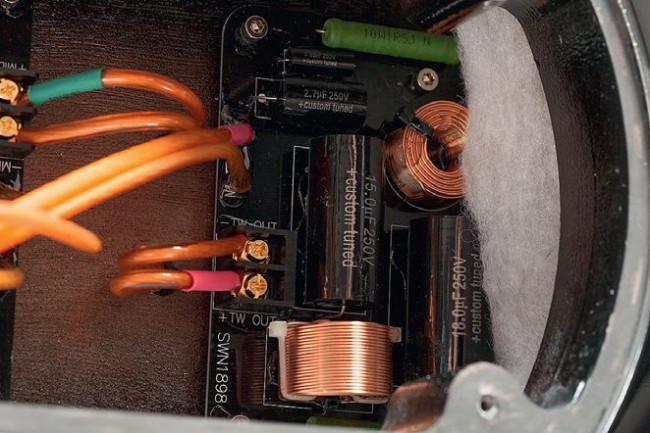

Zwrotnica

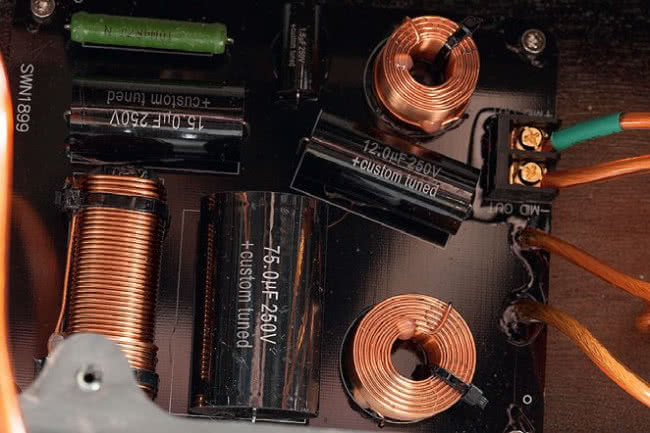

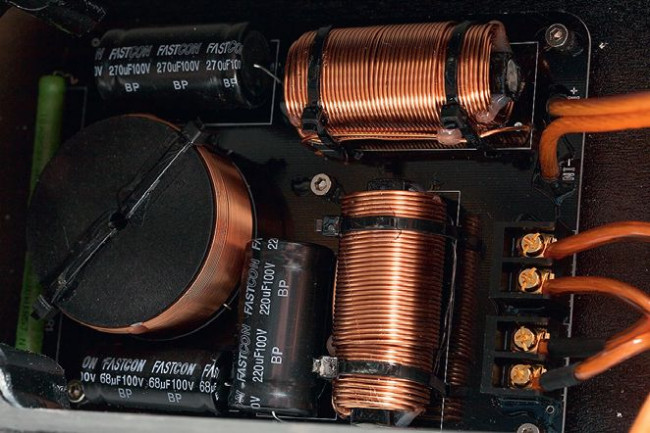

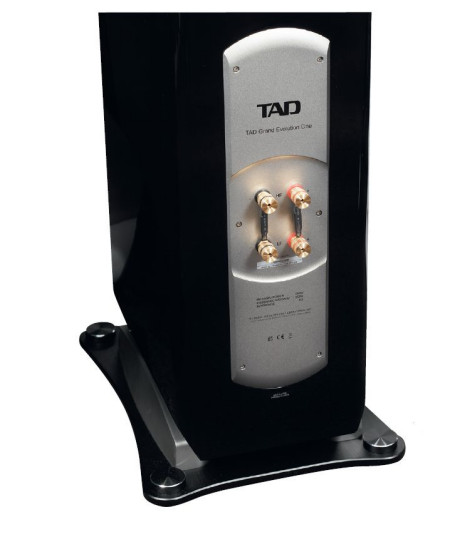

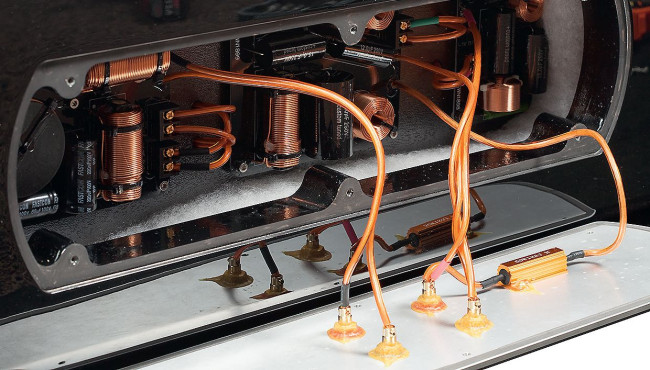

Z tyłu czeka na nas kolejny spektakularny element – długi aluminiowy panel z terminalem przyłączeniowym. Byłoby to jednak pretensjonalnym zbytkiem, gdyby służył tylko do tego celu i do naniesienia na nim firmowego logo wraz z kilkoma informacjami. To panel zakrywający zwrotnicę podzieloną na niezależne płytki dla każdej z trzech sekcji, zamkniętej w oddzielnej komorze.
Zwrotnica jest odizolowana od wszelkich zakłóceń – od wibracji obudowy, ciśnienia pochodzącego z głośników, od wzajemnego wpływu jej elementów. Jest rzeczywiście bardzo rozbudowana, wszystkie filtry są 4. rzędu, w przypadku obydwu dolnoprzepustowych (dla sekcji niskotonowej i średniotonowej) i górnoprzepustowej dla wysokotonowego – filtry elektryczne są 4. rzędu (po dwie cewki i po dwa kondensatory), w przypadku górnoprzepustowego dla średniotonowego filtr elektryczny jest najprawdopodobniej 2. rzędu, ale wraz z "naturalnym" zboczem głośnika, pojawiającym się poniżej częstotliwości podziału, powstaje zbocze zmierzające do asymptoty 4. rzędu.

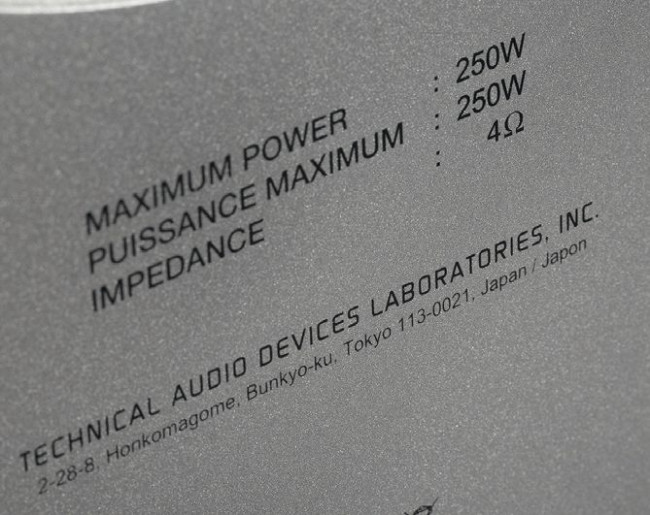

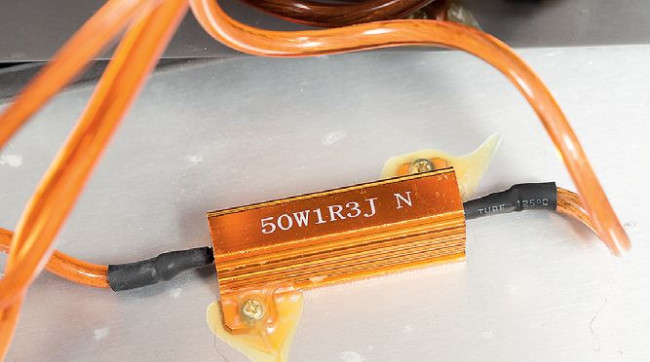

Co ciekawe, sam producent zaznacza, że wszystkie głośniki są podłączone w tej samej polaryzacji. Ponieważ wygląda też na to, że ich centra akustyczne zostały "wyrównane" (ustawione w takiej samej odległości od założonego miejsca pomiaru/odsłuchu), więc mamy do czynienia z podręcznikowym działaniem zespołu z filtrami L-R. Elementy są różnej jakości, ale odpowiednie dla miejsca, w którym się znajdują.
Głośniki niskotonowe

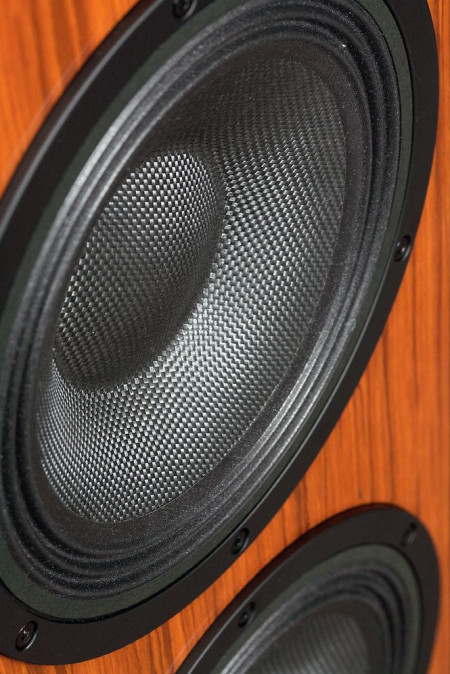

Głośniki niskotonowe mają dość nietypową średnicę; producent przedstawia je jako 7-calowe, co po przeliczeniu daje dokładnie 18 cm, ale my za takie uznajemy głośniki z 18-cm koszami, natomiast te mają kosze 20-cm, z kolei współczesne "20-tki" mają zwykle kosze ok. 22 cm.
Ostatecznie ważniejsza dla rezultatów jest średnica (i powierzchnia) membrany, która ma 13 cm, i znowu jest to wartość większa niż w typowych 18-tkach, a mniejsza niż w 20-tkach.
Układ drgający składa się z bardzo sztywnej membrany i dużej cewki. Mimo umiarkowanej wielkości, widać, że to ściśle wyspecjalizowany głośnik niskotonowy.
Membranę ochrzczono skrótem MACS II (Multi-layered Aramid Composite Shell), jest więc wielowarstwowym kompozytem na bazie włókien aramidowych (takich, z których pleciony jest Kevlar).
Nie wszystkie warstwy tej membrany mają jednak strukturę plecionki (taką, jaką widzimy z zewnątrz), od spodu faktura membrany przypomina pulpę celulozową, ponieważ łączone są warstwy plecione i nieplecione (chaotycznie zmieszane włókna). Warstw tych jest w sumie aż pięć, membrana jest więc bardzo sztywna, a jednocześnie ma bardzo dobre tłumienie wewnętrzne.
Czytaj również: Dlaczego otwór bas-refleks nie promieniuje w fazie przeciwnej do fazy przedniej strony membrany?
Sztywność membrany zwiększa dodatkowo fakt, że cewka ma średnicę 65 mm (a więc łączy się z membraną w połowie jej promienia), duża powierzchnia zapewni jej dużą wytrzymałość cieplną, a maksymalna amplituda (liniowa)… chociaż producent jej nie podaje, to widzimy, że ze szczeliny wystaje ok. 10 mm uzwojenia, co oznaczałoby +/-10 mm – też bardzo obiecująca wartość, pozwalająca przetwarzać najniższe częstotliwości, którym potrzebna jest nie tylko niska częstotliwość rezonansowa głośnika i bas-refleksu, ale też właśnie duża amplituda.
Ani dla dużej amplitudy, ani dla niskiej częstotliwości rezonansowej przeszkodą nie jest zawieszenie w formie podwójnej fałdy (chociaż potocznie jest nazywane zawieszeniem "twardym", to może być bardzo elastyczne, a o podatności decyduje bardziej dolny resor).
Producent zwraca uwagę, że wywodzi się ono z głośników profesjonalnych, gdzie rzeczywiście wiąże się z wyższymi częstotliwościami rezonansowymi, ale ma też inną właściwość, pożądaną również w hi-fi – niskie straty mechaniczne współodpowiedzialne za dobrą dynamikę.
Czytaj również: Co to są aktywne kolumny głośnikowe?

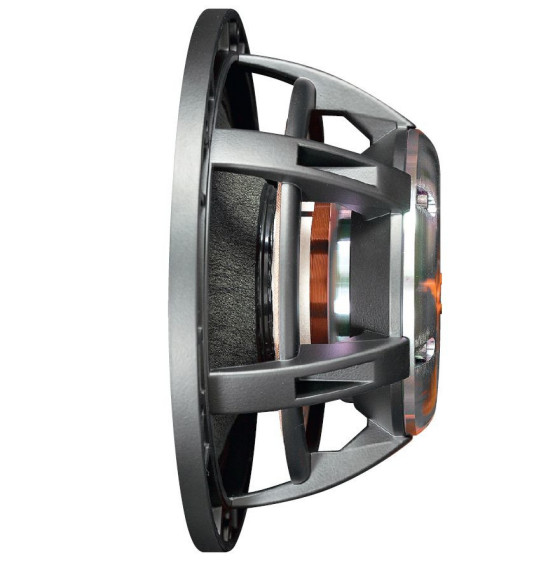

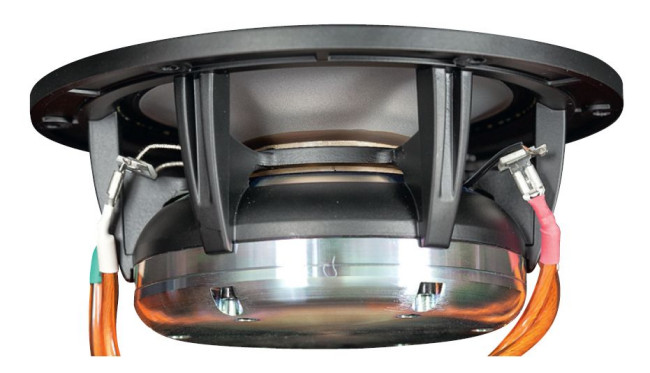

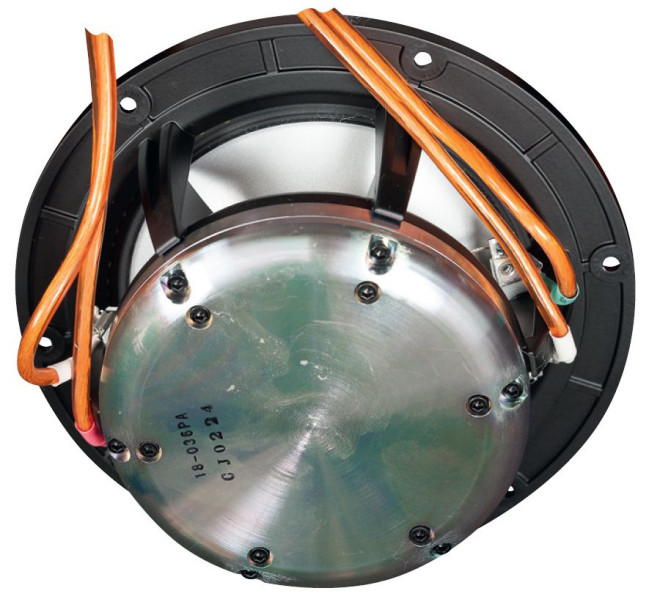

Aby jednak na wszystko starczyło "siły" – dosłownie i w przenośni – mocny musi być też układ magnetyczny. Na taki wygląda, ma całkowitą średnicę 11,5 cm i jest neodymowy. Producent niewiele o nim pisze, nie chwali się układami linearyzującymi, ale można przypuszczać, że nie brakuje w nim niczego ważnego.
Nie jest to jednak układ "krótkiej cewki w długiej szczelinie" jak w głośnikach niskotonowych serii Reference; taki jednak każe płacić za swoje niskie zniekształcenia również niższą efektywnością, nawet przy zastosowaniu silnego układu magnetycznego. Nie jest to zatem rozwiązanie idealne dla niewielkich głośników niskotonowych. Kosz jest oczywiście odlewany, aluminiowy.
Moduł CST ma całkowitą średnicę 16,5 cm; całość jest oparta na otwartym koszu, ale innego wzoru niż w niskotonowym. Nie widać dolnego zawieszenia (resora) membrany średniotonowej, ma tak małą średnicę (minimalnie większą od cewki o średnicy 5 cm), dzięki czemu promieniowanie od tylnej strony tej membrany może uchodzić swobodnie przez dość duże okna. Takie rozwiązanie (redukcja resora) było możliwe tylko w przypadku głośnika średniotonowego, który pracuje z niewielkimi amplitudami.
Czytaj również: Co to są krzywe izofoniczne i charakterystyka "fizjologiczna"?
Głośniki średniotonowy i wysokotonowy
Membrana średniotonowa ma średnicę 10,5 cm i w przybliżeniu stożkowy profil kończący się wewnętrznym okręgiem otaczającym część należącą już do głośnika wysokotonowego.
Sama membrana wysokotonowa nie jest tylko kopułką; dookoła niej jest jeszcze niewielka, stożkowa część membrany i dopiero ona połączona jest z zawieszeniem, a jeszcze milimetr dalej znajduje się nieruchomy już stożek, płynnie łączący profile obydwu membran.
Mimo to na "przejściach" między kolejnymi funkcjonalnymi, koniecznymi elementami powstają krawędzie, które mogą zakłócać promieniowanie – to bolączka wszystkich układów koncentrycznych.

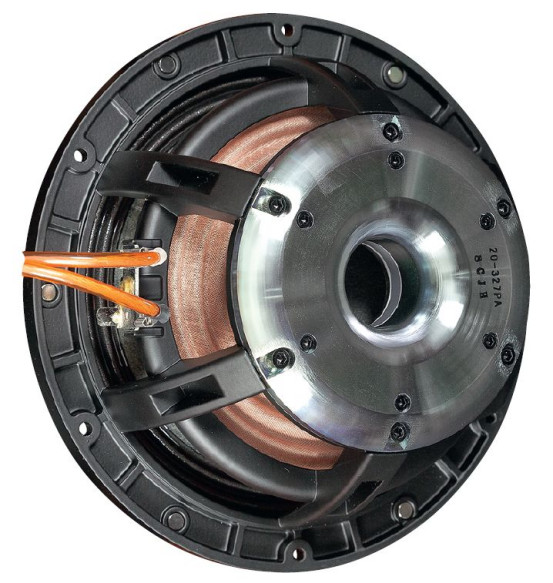

Widoczny z zewnątrz układ magnetyczny, neodymowy, o średnicy 11 cm, należy oczywiście do przetwornika średniotonowego; mniejszy układ magnetyczny wysokotonowego jest całkowicie schowany wewnątrz. Producent nie udostępnia żadnych ilustracji pokazujących wewnętrzną budowę modułu i sposób odprowadzania fali od tylnej strony membrany wysokotonowej.
To mechanika precyzyjna i kolejne wyzwania, większe trudności niż w przypadku konwencjonalnych, "pojedynczych" przetworników, gdzie po prostu jest więcej miejsca, aby zoptymalizować konstrukcję. W dodatku nie wystarczy fizyczna przestrzeń, trzeba też zapobiec niekorzystnym wzajemnym wpływom obydwu układów napędowych wytwarzających pola magnetyczne i elektromagnetyczne.
Membrana średniotonowa jest magnezowa, a wysokotonowa – berylowa. TAD chwali się, że wytwarza ją własnymi siłami, techniką osadzania z fazy gazowej. Membrany berylowe, stosowane przez większość innych producentów (Focal, Magico), powstają z cienkiej folii berylowej, dostarczanej przez firmę Materion, z produkcją której są ostatnio spore kłopoty… więc mogą one ominąć TAD-a.
Beryl to najlepszy z metali, jakie można zastosować w membranach głośnikowych, o jego nadzwyczajnych właściwościach nie będziemy się tutaj ponownie rozwodzić, ale deklaracja TAD-a, że przetwornik w CST zapewnia rozciągnięcie charakterystyki aż do 100 kHz, daleko przekracza dotychczasowe doświadczenia z tą techniką, zwykle kończy się rezonansem w zakresie 30–40 kHz, powyżej którego charakterystyka już stromo opada, co też jest wynikiem wyśmienitym.
Grand Evolution One / Compact Evolution One TX - odsłuch
Obydwa modele – TAD Grand Evolution One i Compact Evolutio One CE1TX – mieliśmy do dyspozycji w tym samym miejscu, czasie i z tym samym systemem, złożonym z komponentów Evolution, a także – dla porównania – ze wzmacniaczem Gryphon Diablo 300.
Mimo oczywistych różnic stąd wynikających, brzmienie głośników TAD-a jest na tyle charakterystyczne i w pewnym sensie stabilne, że poniższy opis można uznać za właściwy dla ich działania z obydwoma wzmacniaczami, a pewnie też z wieloma innymi.
Do tematu elektronicznych komponentów Evolution wrócimy w oddzielnym teście, byłoby tego zbyt wiele "naraz" w jednym numerze AUDIO, jednak w gruncie rzeczy poniższa relacja odsłuchowa dotyczy całego firmowego systemu. Wyróżnienie pewnych zmian, które spowodował Diablo 300, pozostawiamy na później, aby w takim kontraście wydobyć specyfikę elektroniki TAD-a.
Na takim gruncie przedstawiamy teraz obydwie konstrukcje głośnikowe, i pierwsza część opisu dotyczy obydwu modeli. Tutaj różnice brzmieniowe też są łatwo uchwytne i zostaną na koniec wypunktowane.
Czytaj również: Co to jest główna oś odsłuchu?
Evolution One należą do kategorii kolumn, które zadbają o wszystko, nie stawiając niczego na jedną kartę. Jest im bliżej do "tradycyjnych wartości" niż do robienia zamętu, odkrywania i narzucania nowych zasad i priorytetów. Ich nowoczesność służy wciąż tym samym celom.
Najlepsze współczesne przetworniki procentują przede wszystkim niższymi zniekształceniami nieliniowymi, a to przekłada się na dźwięk bardziej czysty, precyzyjny, różnicujący, a przy tym wolny od wyostrzenia i twardości.
Jeżeli słyszymy "wszystko" – impulsy, detale, wybrzmienia – a jednocześnie w tle przewija się miękkość, możemy z takiego komfortu cieszyć się bez obaw, że oznacza ona spowolnienie czy tłumienie mikrodynamiki. To jednak efekt trudny do uzyskania i wymagający bardzo dobrego całego systemu, a przy tym dość łatwy do pomylenia z miękkością i zaokrągleniem związanym z pogorszeniem odpowiedzi impulsowej i ograniczeniem dynamiki (zwykle przez kolumny i przez wzmacniacze lampowe).
Ostatecznie i to nie jest dyskwalifikujące, nawet w high-endzie, jednak mierząc wyżej, nie możemy odpuszczać z dynamiki, kontroli, definicji. Ale nie poddajmy się też presji, że dźwięk obiektywnie wysokiej klasy musi być twardy, krótki i agresywny – bo wcale taki nie jest z prawdziwych instrumentów.
Czytaj również: Jaki jest związek między wielkością zespołów głośnikowych a wielkością odpowiedniego dla nich pomieszczenia?
Evolution One nie zagrają jak prawdziwa perkusja, jak prawdziwy fortepian, a tym bardziej jak cała orkiestra. Nawet się o to nie starają; jakby wiedziały, że zostały stworzone do czego innego – do odtwarzania, a nie do "grania".
Kto chce poczuć wielką moc, niech idzie na koncert albo zafunduje sobie Klipsche Jubilee (a wcześniej niech przygotuje wielki salon). Avantgarde Duo (kolejne w podobnej cenie) też zagrają potężniej, dobitniej, ale… Evolution One zdobywają wyższe noty w szlachetnej, wytrawnej przejrzystości i przestrzenności, bez obciążenia rozjaśnieniem, przejaskrawieniem, metalicznością.
Evolution One jadą bezpiecznie, a przy tym wciąż szybko, zwinnie, z łatwością pokonując wiraże trudniejszych nagrań, zapewniając komfort nienapastliwej naturalności. Wielowątkowej, wielowarstwowej, detalicznej, ale też spójnej, płynnej, pulsującej muzyką, a nie tnącej informacjami.
Evolution One mają dużo siły i "odpowiedzialności" do prowadzenia każdej muzyki z dynamiką i swobodą potrzebną do typowego "nagłośnienia" 50-metrowego salonu.
Czytaj również: Jak należy ustawić zespoły głośnikowe względem miejsca odsłuchowego?
W tej wielkości pomieszczeniu, z odległości ok. 5 m grałem "jak chciałem", nie odczuwając żadnych deficytów, nie będąc też tym dźwiękiem "powalony", napadnięty, ogarnięty ani wciągnięty. Nie objawił się dźwięk jak z konstrukcji kilka razy większych, muzycy nie weszli do pokoju, ale też nie był to dźwięk tylko poprawny i zwyczajny, jak z kolumn podobnej wielkości, ale dziesięć razy tańszych…
Evolution One mają w sobie "coś" specjalnego, co pozwala słuchać ich dłużej nie tylko z ciekawości, co odkryją w kolejnym nagraniu i jak to przedstawią, ale również z czystej przyjemności kontaktu z dźwiękiem kompletnym, proporcjonalnym, wygodnym, muzycznie uniwersalnym i technicznie bezproblemowym. Czy neutralnym?
Uzyskanie dobrej równowagi tonalnej wcale nie wymaga nowatorskiej techniki i materiałów – to jest osiągalne już od dawna, nawet w znacznie tańszych kolumnach. Jednak czasami przeszkadza temu przyjęcie przez konstruktora innych priorytetów, chociaż nie oznacza to automatycznie, że z radością zniekształca on charakterystykę częstotliwościową, lecz że godzi się na to w imię "wyższych celów", np. dynamiki, co wiąże się z zastosowaniem szczególnych środków utrudniających wyrównanie charakterystyki.
Czasami są to same głośniki (tubowe, szerokopasmowe), czasami rozwiązania ukryte przed oczami (np. filtry pierwszego rzędu, które lepiej służą innym cechom brzmienia niż liniowości charakterystyki).
Czytaj również: Jak jest optymalna odległość kolumn od ścian pomieszczenia?
Bywa też tak, że konstruktor mając niemal (nigdy stuprocentową) swobodę kształtowania charakterystyki, decyduje się na jej "wyprofilowanie", wyraźne lub subtelne, czasami opierając to na elementach akustycznej teorii (krzywe fizjologiczne i wynikające stąd konsekwencje), a zwykle zakładając, że spotka się to z dobrym przyjęciem dużej grupy klientów; zresztą jedno splata się z drugim.
W przypadku Evolution One mamy do czynienia ze strojeniem łączącym dobrą ogólną równowagę z subtelnymi, ale bardzo skutecznymi, trafiającymi w sedno sprawy akcentami. Nadają one brzmieniu większą "szlachetność" a zarazem "przyswajalność".
Jestem bardzo ostrożny w formułowaniu wniosków, jakoby jakikolwiek konstruktor był w stanie osiągnąć dokładnie to, co zaplanował (a więc aby w ogóle podejmował się takiego "planowania"), jednak w tym przypadku, biorąc pod uwagę autorstwo, jak i oczywisty sens "zabiegu", jestem przekonany, że to ani przypadek, ani konieczność, lecz celowa korekta.
TAD najpewniej chciał uniknąć syndromu brzmienia technicznego, zimnego, a tym bardziej napastliwego, o co nietrudno nawet przy liniowych charakterystykach, gdy sprzyjają temu inne "okoliczności". Dzięki wysokiej "rezolucji" usłyszymy wszystkie detale i niuanse, nawet gdy "wyższy środek" będzie o pół kroku cofnięty. Jednocześnie dźwięk jest "poważniejszy" i komfortowy, można powiedzieć, że spokojniejszy, łagodniejszy… ale bez osłabienia dynamiki, a nawet analityczności.
W takim profilu jednak analityczność, którą czasami straszy się dzieci, jest wyłącznie zaletą, umiejętnością pokazania wszystkich informacji i relacji, bez przerysowania i wyrwania z kontekstu.
Detale pojawiają się na ciemnym tle, wybrzmienia nie rozjaśniają obrazu, nic nie absorbuje naszej uwagi bardziej, niż to właściwe dla odbioru muzyki spójnej, treściwej i bogatej.
Wokale są ustawione odpowiednio nisko – "odpowiednio" dla nadania im siły, a zarazem oddalenia krzykliwości, chociaż zauważam w tym pewien "retusz" względem brzmień absolutnie liniowych, które w praktyce brzmią zbyt dobitnie na przejściu średnich i wysokich tonów. Tutaj zakres ten jest idealnie płynny, ale nie wychodzi na pierwszy plan, wokale nie są ani trochę nosowe, sybilanty mają naturalną intensywność i nie są oderwane, nie nabierają własnego charakteru.
Wysokie tony są definitywnie selektywne, zróżnicowane i klarowne, mają w sobie naturalną dawkę ostrości i metaliczności, jednak niczym nie drażnią, nie wprowadzają nerwowości i jaskrawości, są bardzo staranne, profesjonalne, pieczołowite. Wnoszą też "powietrze", drobiazgowość i delikatność na samym skraju pasma.
Czytaj również: Jakie jest optymalne wytłumienia pomieszczenia odsłuchowego?
Evolution One nie wypychają pierwszego planu, nie budują też niezwykłej głębi, nie robią żadnych sztuczek, jeżeli jednak nagranie ma bogatą strukturę przestrzenną, pokazują to czytelnie i plastycznie.
Większe instrumenty mają właściwy wolumen, centrum sceny jest stabilne i skoncentrowane. Dobre nasycenie niskich rejestrów, konsystencja, spójność, równocześnie przejrzystość i precyzja – to kompozycja dopracowana, zbudowana z pierwszorzędnych komponentów.
Mam nawyk zadawanie sobie pytania, czy słysząc konkretny zespół głośnikowy, rozszyfrowując, jakie elementy składają się na jego brzmienie, jaki wpływ mają przetworniki, a jaki zwrotnica – czy chciałbym właśnie w strojeniu coś poprawić, przynajmniej spróbować.
Czy coś mnie dziwi, niepokoi, jest nie do końca w moim guście, a być może dałoby się to zmienić w ogólnych ramach danej konstrukcji, czasami prostym ruchem np. zmiany tłumienia wysokotonowego. W tym przypadku nic bym nie ruszał, nie tylko charakterystyka częstotliwościowa, ale też spójność, przestrzeń są dopięte, w zasadzie bezbłędne.
Czytaj również: Prawidłowe ustawienie zespołów głośnikowych
Powtórzę, że specjalnym atutem przy tak dużym potencjale rozdzielczości, analityczności, detaliczności jest spokój, kontrola, kultura – nic z tego brzmienia nie wyskakuje, nic nie dzwoni, nic też się nie "supła", nie pozostaje niedopowiedziane. Wrażenia były takie same od początku do końca, nie trzeba było przerzucać nagrań, aby coś "wyjaśnić".
Pora za to wyjaśnić, jak różnią się GE1 i CE1TX. Nie będzie wielkiej sensacji, ale sprawy nie skwitujemy stwierdzeniem, że GE1 mają bas niższy albo/i mocniejszy.
TAD Grand Evolution One zapewniają rzeczywiście niższe – bardzo niskie – zejście basu, to jednak nie generuje większej potęgi w każdej sytuacji, niskie tony nie zostały wyeksponowane i nie mają większych udziałów w całości niż w wydaniu CE1TX. W obydwu modelach przyjęto za wzór taką samą równowagę, w której dobrze nasycony, prowadzony pewnie i wysoko jest cały zakres nisko-średniotonowy, ale już bez dodatkowego uwypuklania basu.
TAD Grand Evolution One dają "odczuć", że są większe, nawet przy słuchaniu ze średnią głośnością i bez wyraźnych wycieczek basu na skraj pasma w pewien sposób w niskich rejestrach dzieje się więcej. Bas CE1TX nie sięga tak nisko, jest za to trochę "zaokrąglony", a średnica jest bliższa, bardziej namacalna.
Dźwięk GE1 jest bardziej masywny, "posadowiony" na twardszym, solidniejszym fundamencie; CE1TX – lżejszy, swobodniejszy, zwinniejszy, mimo że ich bas jest sprężysty i soczysty.
W CE1TX wokale są gęste, "męskie", a przy tym wyraziste, nieobciążone ani przymuleniem w niższych partiach, ani podbarwieniami w wyższych – dla mnie ustawione idealnie.
Porównując obydwa modele, podkreślam różnice, które przy odsłuchu z umiarkowaną, a nawet średnią głośnością wcale nie są duże. Sprawdzenie, przy jakim poziomie CE1TX zaczynają słabnąć, wymagało wejścia na "dość" wysoki poziom głośności.
Oczywiście w tym "wymiarze" GE1 mają większe możliwości, są kolumnami bardzo wszechstronnymi, a przy tym "normalnymi"; wszystkie aspekty jakości mają wywindowane bardzo wysoko i nie rozczarują nikogo, kto ma dobry gust, dowolne muzyczne zainteresowania i do wydania na kolumny dwie i pół setki.
CE1TX, chociaż brzmią bardzo podobnie, jako konstrukcja podstawkowa nabiera specjalnego znaczenia. To najlepszy dźwięk z takiego "formatu", jaki dotąd spotkaliśmy, i wcale nie muszę tego pisać w związku z ich ceną (testowaliśmy jeszcze droższe "podstawkowce", które wcale nie były lepsze…).
Kosztują trzy piąte TAD Grand Evolution One i w takim porównaniu prezentują jeszcze lepszą relację jakości do ceny! Wystarczy zastrzec rzecz oczywistą, że nie są to kolumny do potężnego grania w dużych salonach, a poza tym… nadają się do wszystkiego. Nie są to typowe dwudrożne monitorki z 18-cm nisko-średniotonowym, tylko układ trójdrożny z 20-cm niskotonowym, a to już robi różnicę.
Ich "wydajność" pozwala im funkcjonować w znacznie szerszym spektrum warunków i potrzeb. Znamy znacznie większe konstrukcje formalnie podstawkowe (w tym kilka JBL-i), ale to jeszcze inna "podkategoria", której praktycznie bliżej już do kolumn wolnostojących.
CE1TX możemy zaliczyć pod względem wielkości i proporcji do kategorii typowych konstrukcji podstawkowych, i w takim towarzystwie są wyjątkowe, a może nawet bezkonkurencyjne.
Zdrowa siła, nasycenie, możliwości "ilościowe" podobne jak wielu dwuipółdrożnych kolumnach wolnostojących. Jakość, precyzja, definicja – ze szczytów high-endu, a do tego charakter, który pozwala je nie tylko podziwiać, ale się ich brzmieniem zwyczajnie cieszyć.
Czytaj również: Na czym polega niesfazowanie kolumn i jaki jest tego wpływ na charakter brzmienia?
Audiofilskie doświadczenie uczy, że naszą dolą jest ciągłe odkrywanie niedoskonałości, tylko chwilowe euforie i dłuższe fazy niezadowolenia, a nawet rozdrażnienia. Dlatego również Evolution One, mniejsze lub większe, w końcu każdemu się znudzą.
Ale jestem przekonany, że kto ich posłucha i uzna, że mu leżą, prędko nie będzie się chciał z nimi rozstać, a kiedy już przyjdzie na to pora – rozstanie się w przyjaźni. TAD-y to dojrzałe brzmienie dla dojrzałych ludzi, którzy wiedzą, czego chcą… a może właśnie dowiedzą się przy tej okazji.
Ceny w high-endzie poszybowały wysoko, żadna kwota nie przekracza granic zdrowego rozsądku, jeżeli tylko można znaleźć chętnego na taką przyjemność klienta. A skoro takich nie brakuje, to i nic dziwnego, że nie brakuje ani urządzeń, ani firm.
Czasami jednak robi się niedobrze, gdy widzimy ewidentne "skoki na kasę", propozycje nieprzyzwoite, zaprojektowane niefachowo, nawet wykonane niedbale, zdobywające uznanie mniej rozumiejących i mniej słyszących, za to bardziej zamożnych klientów, właśnie wysoką ceną – skoro kosmicznie drogie, to pewnie kosmicznie dobre. A jak najdroższe, to najlepsze, bo jaką inną miarą można ocenić jakość w high-endzie? Evolution One nie należą do tej kategorii.
Nie jest to sprzęt tani, zawiera w sobie spory "podatek" od high-endu, wynikający z ograniczonej skali produkcji, kosztów promocji, wysokich marż… Ale bez tego nie byłoby high-endu w ogóle i w takiej rzeczywistości Evolution One świecą przykładem – solidności, rzetelności, kompetencji.
