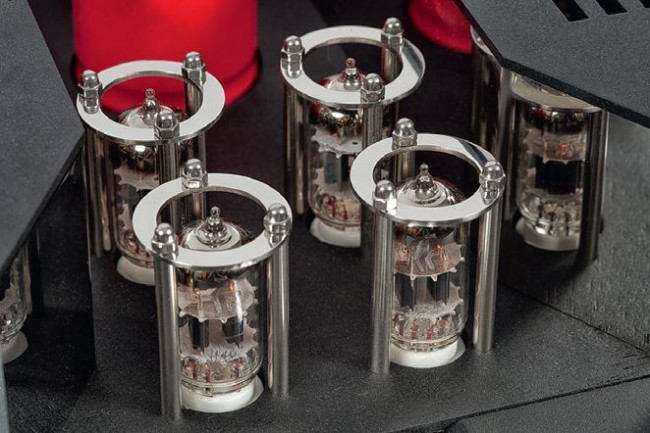

Niezależnie od oryginalności, na pierwszym planie widać lampy, a pod bokach radiatory, do których przymocowano tranzystory ukryte już w środku. Jednak i pod względem układowym Pathos Inpol 2 mkII jest czymś jeszcze bardziej wyjątkowym niż "zwykła" hybryda.

Pathos od lat stosuje opatentowane rozwiązanie nazwane właśnie InPol (i nazywa tak oparte na nim wzmacniacze). Pomysł w ogólnych założeniach jest jeszcze starszy, ale na tyle unikalny, że obecnie kojarzony właśnie w Pathosem. Skutki działania tak nazwanego rozwiązania mają być bardzo przyjemne.

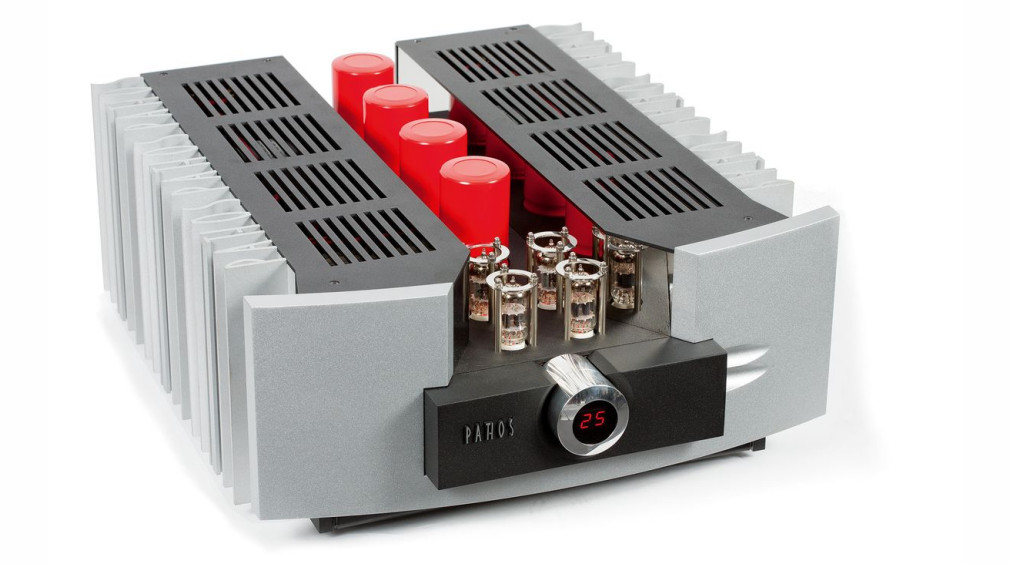

Pathos Inpol 2 mkII - (mistrzowskie) wzornictwo

Przyjemnie robi się już przed słuchaniem – Pathos Inpol 2 mkII wygląda pięknie, ale nie jest to zaskoczenie ani też piękno klasyczne, absolutne i uniwersalne. Styl Pathosa jest znany i specyficzny.

Włosi są mistrzami designu, swobodnie żonglują różnymi wzorami i materiałami, łączą je odważnie i zręcznie, jednak gdy ktoś jest zakochany w tradycyjnych schematach, w surowym minimalizmie lub w wielkich amerykańskich piecach, niekoniecznie wpadnie w zachwyt na widok słodkiego, kolorowego, wręcz bajecznego Pathosa.

Ja wpadłem – dałem się przekonać, że to nie żaden przepych, nadęcie i powaga high-endu; wręcz przeciwnie – to luz, zabawa, hi-endowy karnawał, przedmiot mający wywołać na twarzy uśmiech.

Ale jeszcze zanim go zobaczymy, wywoła na twarzy grymas związany z wysiłkiem – o ile nikt nie pomoże nam go taszczyć. To ładunek zdecydowanie "dwuosobowy". Pathos Inpol 2 mkII nie jest aż tak duży, jak to sugeruje jego ogromne pudło, ale do końca ustawiania wymaga współpracy dwóch sprawnych osób.

Czytaj również: Jakie są i czym się charakteryzują klasy pracy wzmacniacza?

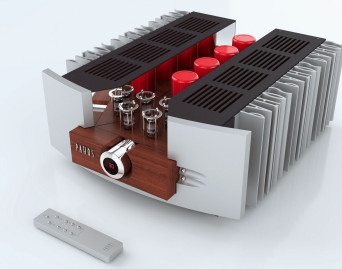

Wersja mkII jest wyposażona w nowy pilot.

Opisywanie wyglądu ogólnego czy detali wykonania Pathosa Inpol 2 mkII może nie ma większego sensu, gdy wszystko widać na zdjęciach. Warto jednak zaznaczyć, że wszystko, co wygląda na grube i masywne, takie właśnie jest.

Front to aluminiowy odlew z drewnianą wstawką, za nią biegnie centralne "koryto", w którym pierwsze miejsca zajęły cztery lampy, a dalsze – cztery duże kondensatory. No właśnie cztery – po czym szybko poznamy nową wersję mkII – w pierwszej były tylko trzy.

Boki koryta mają częściowo lustrzaną powierzchnię, w której odbijają się wymienione elementy, co jeszcze zwiększa efekt, tworząc złudzenie (na pierwszy rzut oka), że lamp jest więcej.

Czytaj również: Co to znaczy zmostkować wzmacniacz?

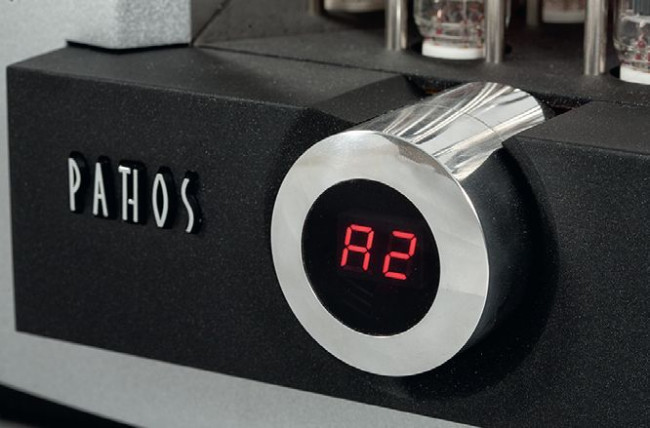

Na wyświetlaczu zobaczymy poziom głośności lub symbol wybranego źródła.

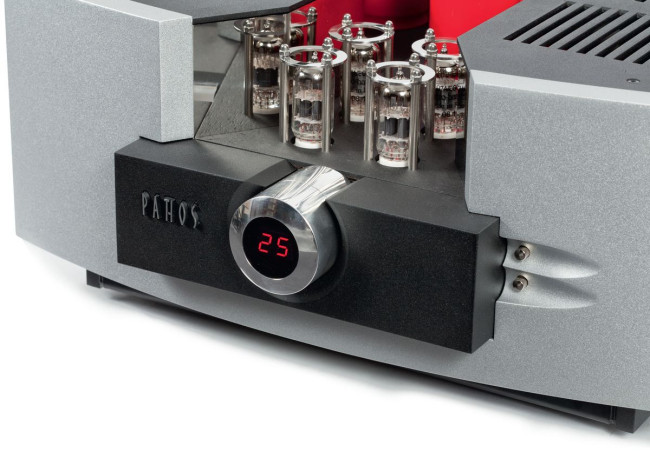

Na środku frontu umieszczono duże pokrętło głośności ze zintegrowanym wyświetlaczem, który czerwonym kolorem nawiązuje do kondensatorów, a chromowanie samej gałki – do podobnie wykonanych osłonek lamp.

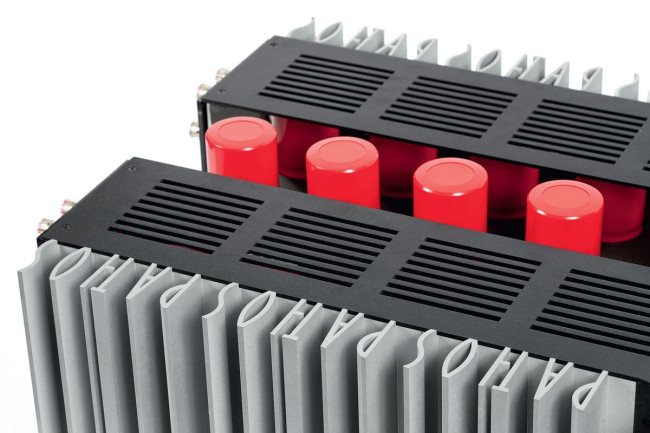

Tu się błyszczy, tam się mieni, dalej kontrastuje z matową czernią ażurowych płyt zasłaniających bloki końcówek mocy, z których wyrastają na skrajach kapitalne radiatory, wyfrezowane w logo firmy.

Na każdym boku powtarza się ono trzykrotnie, a dodatkowo zwraca uwagę, że napisy prawego radiatora są odwrócone – to lustrzane odbicia napisów lewego radiatora.

W ten sposób tworzą wzór w całości idealnie symetryczny, ale symetrię zaburzają dodatkowe elementy na froncie – logo z lewej strony regulatora głośności i dwa nieopisane przyciski z prawej strony: włączenia (górny) i wyboru źródeł (dolny).

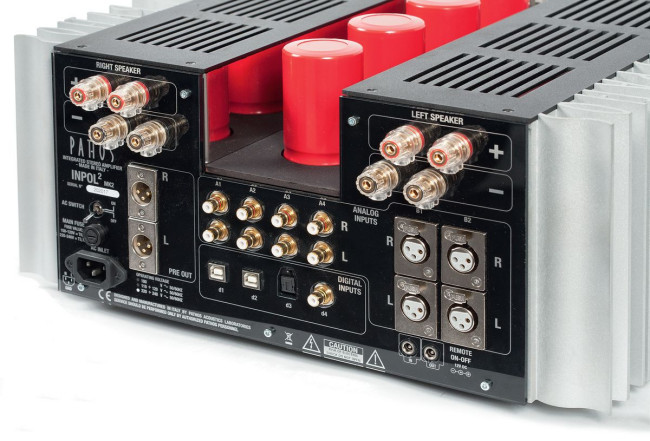

Pathos Inpol 2 mkII - tylna ścianka

Rozplanowanie tylnej ścianki jest po części konsekwencją symetrycznego układu końcówek mocy, a po części racjonalnego zorganizowania wejść i wyjść z przedwzmacniacza.

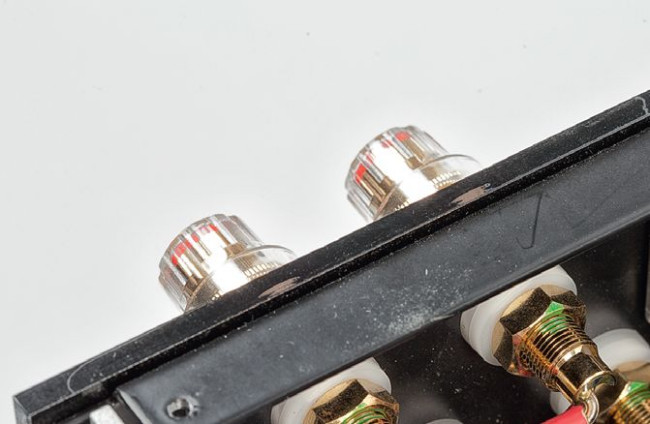

Zaciski głośnikowe – podwójne zestawy – znajdują się więc na skrajach, wejścia liniowe RCA na środku, poniżej nich wejścia cyfrowe (niekoniecznie aktywne...), na prawo (patrząc od tyłu) – wejścia XLR, pod nimi gniazda sterowania, a na lewo – wyjścia XLR (z przedwzmacniacza, regulowane).

Czytaj również: Czy wejścia XLR oznaczają, że urządzenie jest zbalansowane?

Układ zacisków głośnikowych wiąże się z konstrukcją dual mono, gniazda przedwzmacniacza są już pogrupowane sekcjami, a nie kanałami.

Od razu wskażmy, że brakuje wejścia gramofonowego i wyjścia słuchawkowego. To obecnie tematy bardzo ważne, trudno więc się do nich nie odnieść w kontekście wyposażenia wzmacniacza zintegrowanego, który jednocześnie stara się być nowoczesny poprzez wyposażenie w wejścia cyfrowe, co jest ważnym, ale opcjonalnym dodatkiem do wersji mkII.

Za gniazdami cyfrowymi, widocznymi w podstawowej (i testowanej) wersji, nie ma przetwornika C/A; moduł HiDAC można dokupić lub… zamówić na starcie tak wyposażony wzmacniacz.

Czytaj również: Jakie są podstawowe typy wzmacniaczy cyfrowych?

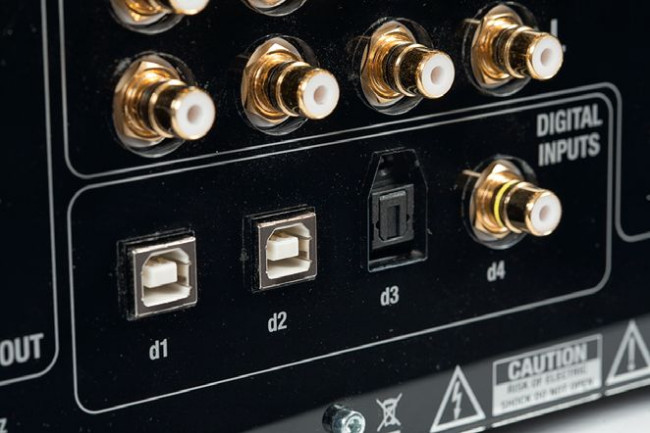

Wejścia cyfrowe są już gotowe, ale płytkę cyfrową (HiDAC) trzeba dokupić.

Pathos Inpol 2 mkII - układ InPol

W typowym wzmacniaczu hybrydowym przedwzmacniacz jest lampowy, a końcówka mocy tranzystorowa, przy czym każda z tych sekcji realizuje zadania w określony, tradycyjny sposób – lampy prowadzą niewielkie wzmocnienie wstępne (oraz, chcąc nie chcąc, w silny sposób kształtują barwę dźwięku), a tranzystorowa końcówka mocy wprowadza dalsze wzmocnienie napięciowe, jednocześnie pozwalając na podłączenie niskoimpedancyjnego obciążenia (zespołów głośnikowych), co wiąże się z możliwościami prądowymi układu.

W układzie InPol tylko sekcja lampowa daje wzmocnienie napięciowe. Na tym jednak nie można zakończyć sprawy, bo taki układ nie jest zdolny do zasilania niskich impedancji (nie potrafi puścić dużego prądu).

Z tego powodu powszechnym rozwiązaniem we wzmacniaczach lampowych stały się transformatory wyjściowe, których zadanie polega na dopasowaniu wymagań lamp do obciążenia "głośnikowego" (na potrzeby naszych rozważań upraszczamy sprawę i nie będziemy zagłębiać się w układy beztransformatorowe OTL).

Czytaj również: Jak dzielimy wzmacniacze ze względu na technikę wzmacniania sygnałów?

Zamierzeniem konstruktora jest określenie właściwości brzmieniowych przez lampową sekcję przedwzmacniacza.

Interpretację układu InPol można przedstawić jako zastąpienie transformatorów wyjściowych aktywną sekcją tranzystorową, ale niepracującą jak typowa końcówka mocy.

Stąd też moc układów InPol nie jest tak wysoka, jak typowych hybryd, których moce są porównywalne ze wzmacniaczami tranzystorowymi. InPol redukuje wpływ tranzystorów na brzmienie, pozostawiając je takim, jakie ukształtowały lampy sekcji przedwzmacniacza.

Tranzystory pełnią tylko rolę pomocniczą, zapewniając możliwość obciążenia układu niskimi impedancjami. Rola końcówki mocy jest więc tutaj specyficzna, ograniczona, można ją uznać za bufor dopasowujący, zapewniający komfortowe warunki pracy układowi lampowemu, odpowiedzialnemu za wzmocnienie.

Czytaj również: Jakie są podstawowe typy tranzystorów, ich charakterystyka i zastosowanie?

Potężna sekcja tranzystorowa ma być tylko rezerwuarem prądu; jej wzmocnienie napięciowe jest niewiele wyższe od jednego.

Końcówka mocy ma wzmocnienie napięciowe równe jedności (według producenta, a według niektórych źródeł jest to jednak ciut więcej, ok. 1,3; ale nie zmienia to istoty rzeczy).

Napięcie podawane przez lampowy przedwzmacniacz nie ulega więc poważnej zmianie po przejściu przez stopnie tranzystorowe końcówek mocy, które mają być możliwie przeźroczyste dla sygnału. Przedwzmacniacz obarczony jest więc szczególnym obowiązkiem – przygotowaniem (niemal) całego wzmocnienia napięciowego.

• Dodatkowy obwód pasywny

Obydwie sekcje pracują w klasie A. Aby zwiększyć sprawność końcówki, pojawia się kolejne oryginalne rozwiązanie – dodatkowy obwód pasywny, określany przez Pathosa jako magazyn energii.

Składa się z wielkiej cewki oraz banku kondensatorów sprzęgających. Nie znamy dokładnych wartości elementów zastosowanych w Pathosie Inpol 2 mkII, ale wiemy co nieco o wcześniejszych projektach Pathosa – firma stosowała w podobnych konstrukcjach cewki o indukcyjności przekraczającej 100 mH.

Czytaj również: Co to jest konstrukcja dual-mono, jakie są jej wady i zalety?

Cały wzmacniacz jest konstrukcją dual-mono ze zdublowaną sekcją zasilającą – tam pracują transformatory toroidalne, bliżej środka widać cewki rdzeniowe pracujące w układach wyjściowych.

Przy tak wysokiej indukcyjności utrzymanie umiarkowanej rezystancji wymaga grubego drutu i rdzenia. Cewki te wyglądają więc jak transformatory (ale mają tylko pojedyncze uzwojenie). Cewki powietrzne byłyby pewnie jeszcze lepsze, lecz musiałyby być koszmarnie wielkie i drogie.

Wysoka indukcyjność cewki oraz pojemność kondensatorów sprzęgających są konieczne między innymi dlatego, by uzyskać liniową charakterystykę częstotliwościową w zakresie najniższych częstotliwości.

• Układ bez globalnego sprzężenia zwrotnego

Jak by tego było mało, Pathos dołożył jeszcze kilka ciekawostek. Układ pracuje bez globalnego sprzężenia zwrotnego. To jest zawsze rozwiązanie ryzykowne, kontrowersyjne, zagrażające wzrostem szumu, zniekształceń harmonicznych i impedancji wyjściowej, ale samo sprzężenie też wprowadza zniekształcenia, i to takie, które są uważane przez purystów za najgorsze. Mniejszym złem (dla brzmienia) jest więc wysoki THD+N i niski współczynnik tłumienia. Pomierzymy, posłuchamy.

Czytaj również: Co lepsze - wzmacniacz zintegrowany czy dzielony?

Oryginalny, zaawansowany układ regulacji głośności opiera się na przekaźnikach i tłumikach rezystorowych.

Układ w Inpolu 2 mkII jest określony przez producenta jako podwójny InPol, bowiem jest przygotowany w konfiguracji zbalansowanej. Zazwyczaj największą komplikacją jest w takich sytuacjach przedwzmacniacz. Tutaj pracują podwójne triody 12AU7/ECC82 produkcji Electro-Harmonix oraz Tung Sol (łącznie dwie lampy na kanał).

• Układ regulacji głośności

Wyjątkowo zaawansowany i rzadko spotykany jest układ regulacji głośności; na ogół producenci (nawet w bardzo drogich urządzeniach) posługują się gotowymi regulatorami w formie obwodów scalonych, a Pathos skonstruował swój układ samodzielnie z baterii przekaźników (Panasonica) oraz rezystorów.

Obracając pokrętłem głośności, usłyszymy charakterystyczne stuki, niegdyś częste w high-endowych wzmacniaczach, dzisiaj sztuka ich projektowania i wykonywania już zanika. Nie ma się czemu dziwić, skoro można znacznie taniej i wciąż bardzo dobrze, ale rozmach Pathosa zasługuje na uznanie.

Co ciekawe (choć wcale nie zaskakujące w kontekście wcześniejszych pomysłów i realizacji Pathosa), regulacja głośności następuje tuż po selektorze wejść, ale jeszcze przed stopniem wzmocnienia lampowego.

Czytaj również: Co lepsze - DIN czy RCA?

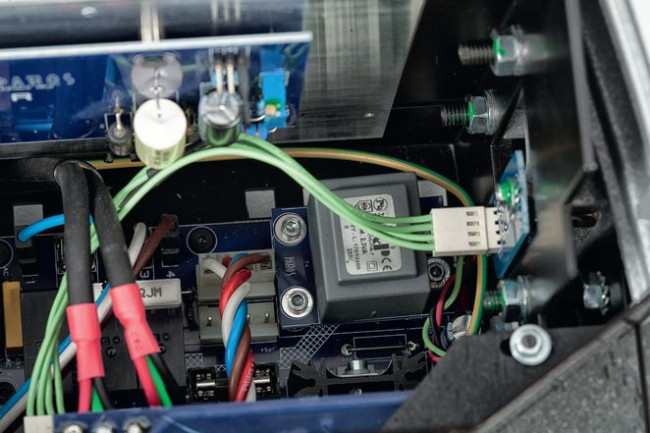

Przy przedniej ściance ulokowano część zasilacza, układy czuwania i miękkiego startu.

• Sekcja końcówek mocy

Przedwzmacniacz jest zbalansowany, ale trudno powiedzieć to o końcówkach mocy. W tej sekcji Pathos posługuje się bowiem sześcioma MOSFET-ami IRFP240 (w każdym kanale), jednak pamiętajmy o bardzo specyficznej aplikacji tych końcówek, co pozwala na większą dowolność w interpretacji i klasyfikacji przyjętych rozwiązań.

IRFP240 to jedne z ulubionych elementów firmy, stosowane od wielu lat w różnych wzmacniaczach, sprawdzone właśnie w formule InPol. Co do klasy A nie ma najmniejszych wątpliwości – nawet w spoczynku wzmacniacz nagrzewa się momentalnie, a przy niskich mocach tak intensywnie, że dotykanie radiatorów staje się ryzykowne.

W świecie powoli opanowywanym przez "zimnokrwiste" systemy impulsowe o wysokiej sprawności, Pathos Inpol 2 mkII jest czymś wręcz szokującym.

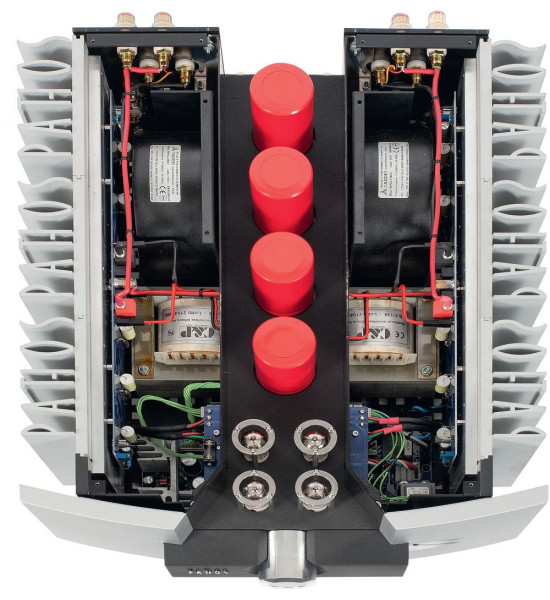

Konstrukcja wewnętrzna składa się z wielu modułów; rozdzielono sekcję wyjściową, cewki zamontowano tuż przy płytkach odpowiednich końcówek mocy. Sygnał z gniazd wejściowych jest prowadzony za pomocą przewodów do ulokowanych nieopodal modułów z przekaźnikami, a potem w okolice przedniej ścianki.

Czytaj również: Co oznacza Single Ended?

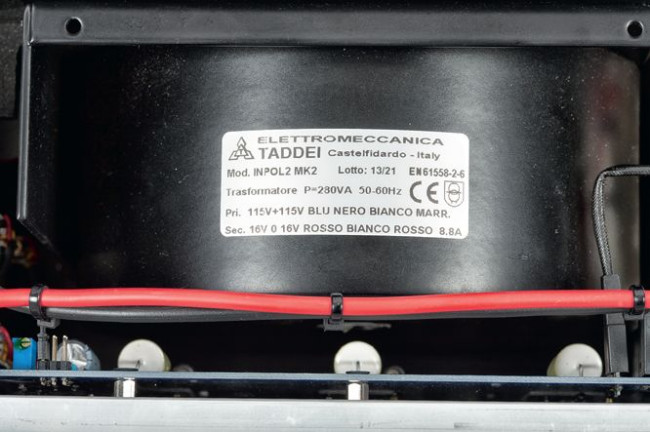

Dwa toroidalne transformatory zasilające, niezależne dla każdego kanału, pozwalają zaliczać Inpol 2 mkII do elitarnego grona konstrukcji dual-mono.

Pathos Inpol 2 mkII - odsłuch

Wszystko się tutaj zgadza. Przynajmniej z pewnego punktu widzenia. Wzmacniacz Pathos Inpol 2 mkII gra tak, jak wygląda. Nie będzie to jednak wychodziło naprzeciw oczekiwaniom tych, którzy za 46 000 zł chcą zdobyć wzmacniacz pod każdym względem, a więc również brzmieniowym, poważny, odpowiedzialny, uniwersalny; zrównoważony, neutralny i precyzyjny.

To oczywiście możliwe, a nawet łatwe, jednak taki Pathos Inpol 2 mkII nie jest i żaden Inpol nigdy nie był. To sposób na przeżywanie muzyki, bliski z nią kontakt, a nie jej obserwowanie i ocenianie jakości nagrań.

Inpol to nie jest narzędzie, Inpol to instrument. To urządzenie kreuje własną perspektywę. Nie tylko przestrzenną, ale przede wszystkim barwy i dynamiki. Pathos Inpol 2 mkII gra swoją grę, żyje własnym życiem. Nie kłóci się to z naturalnością, wręcz ją wzmacnia, chociaż wymaga pewnego przewartościowania.

Z jednej strony ten dźwięk zatrzymuje, przyciąga, angażuje – chce się słuchać dłużej wszystkiego. Cokolwiek włączyłem, brzmiało co najmniej interesująco.

Zdrugiej strony spotykamy się jakby z nowymi wersjami znanych nagrań i ostrożny audiofil zada sobie pytanie, czy to jest wersja mniej czy bardziej prawdziwa, bliższa? No właśnie, czemu?

Jest dalsza od typowej prezentacji, nawet gdy będzie wyciągać się średnią z brzmień bardzo dobrych wzmacniaczy. Czy świadczy to o tym, że Pathos Inpol 2 mkII wspiął się jeszcze wyżej, czy zabrnął w jakieś dziwne rewiry?

Na pewno nie zostaje w tyle, raczej zdobywa szczyt od innej strony... Nie jest to brzmienie uspokajające ani łagodnością, ani znanym porządkiem i przewidywalnym prowadzeniem każdego dźwięku i nagrania.

Czytaj również: Czy 50-watowym wzmacniaczem można uszkodzić 200-watowe kolumny?

Końcówka mocy (tak jak przedwzmacniacz) pracuje w klasie A; w dolnej części płytki drukowanej widać dwa tranzystory typu MOSFET, łącznie takich układów jest sześć (w każdym kanale).

Przynajmniej do pewnego momentu i do pewnego stopnia możemy być zaskakiwani, że inaczej – zwykle bardziej żywo, świeżo, bezpośrednio – może zaistnieć muzyka, której słuchaliśmy od lat.

Czasami ta żywość może zostać odebrana jako nadmierna, nazbyt absorbująca, a może dla kogoś nawet natarczywa, chociaż nie wiąże się z ostrością, a bardziej z dźwięcznością i błyskiem.

W drugą stronę porównanie pokaże mieszankę suchości, twardości i zimna, płynącą, a raczej z pewnym trudem wydobywającą się z innych wzmacniaczy, do czego już się przyzwyczailiśmy, ale staje się to przykre i nudne po przygodzie z Pathosem.

Można twierdzić, że wyrafinowanie i dokładność wymaga pewnych wyrzeczeń, że dźwięk czysty, dokładny, wierny nie zawsze jest piękny. Czy jednak nie jest to dorabianie teorii do praktyki?

Gdybyśmy mieli system wzorcowy, absolutny, wolny od wszelkich zniekształceń, nie tylko tych standardowo mierzalnych, moglibyśmy wydawać pewniejsze sądy – czy Pathos Inpol 2 mkII jest dalej czy bliżej ideału. Tymczasem dowodu nie ma, tak jak słowo przeciwko słowu, tak brzmienie przeciwko brzmieniu...

Czytaj również: WAT WAT-owi nierówny, czyli co powinien wiedzieć amator lamp

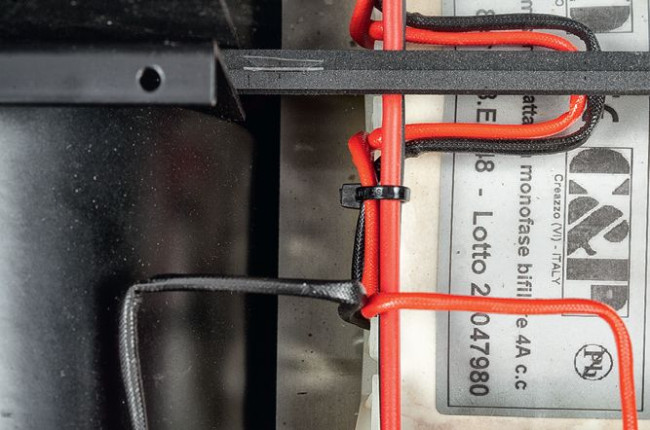

Charakterystyczna bryła to nie transformator, ale cewka rdzeniowa w układzie wyjściowym systemu InPol, o indukcyjności wielu dziesiątek, a może nawet ponad 100 mH.

Pathos Inpol 2 mkII na pewno sam nie jest ideałem, jego ograniczenia w pewnych kwestiach można stwierdzić nawet będąc przekonanym do słuszności takiego wyboru i kompromisu.

Niskie tony są prowadzone swobodnie, "na luzie", mają przyjemną gęstość, płynność, niezłą selektywność, ale nie będzie tutaj "krawędzi" ani pełnej siły i kontroli w najniższych zejściach.

Uderzenia są zaokrąglone, wybrzmiewają dłużej, nie zlewają się. Nie jest to jednak wzmacniacz do śledzenia gry na basówce, wyłapywania każdego dotknięcia struny, ani do prowadzenia wyraźnego, szybkiego uderzenia. W zamian potrafi nadać niskim tonom soczystość i plastyczność.

W tym przypadku jeszcze więcej niż zwykle będzie zależało od doboru kolumn; warto postarać się o impedancyjnie łatwiejsze (wyższe i wyrównane) obciążenie, co zresztą widać w pomiarach.

Pathos Inpol 2 mkII dobrze zgra się z konstrukcjami zamkniętymi, ale nie należy tego traktować jako bezwzględny zakaz podłączania bas-refleksów, które są różnie zestrojone. Trzeba więc uważać i sprawdzać, bo z jednymi Pathos poradzi sobie dobrze, a z innymi słabiej, co jest nie tylko jego winą.

Przy wygodnym obciążeniu (a miałem takie pod ręką, chociaż nie były to kolumny znane na rynku, więc nie będę powiększał zamieszania wchodząc w ich szczegóły), Inpol 2 mkII nabiera siły i ochoty do grania.

Dość kłopotliwe będzie jednak pytanie, czy jego właściwości nie są najogólniej podobne do wzmacniaczy lampowych. Przedstawiony już opis basu kieruje podejrzenia w tę stronę, jednak zakres średnio-wysokotonowy jest mniej jednoznaczny.

Są wzmacniacze lampowe, które też nie wpisują się schemat ciepła i przytulności. Jest takich przykładów nawet całkiem sporo... Tylko nie są one "nagłaśniane", aby nie psuć oczekiwanego obrazu. Przynajmniej takie są domniemane potrzeby miłośników lamp – mają się ze swoim dźwiękiem zbliżać i łasić.

Pathos Inpol 2 mkII generuje dźwięki nasycone i obecne, a nie tylko naszkicowane i ustawione w konkretnych miejscach sceny, ale nie jest przymilny i przylepny.

Czytaj również: Czy przy stosowaniu bi-wiringu konieczne są podwójne wyjścia głośnikowe we wzmacniaczu?

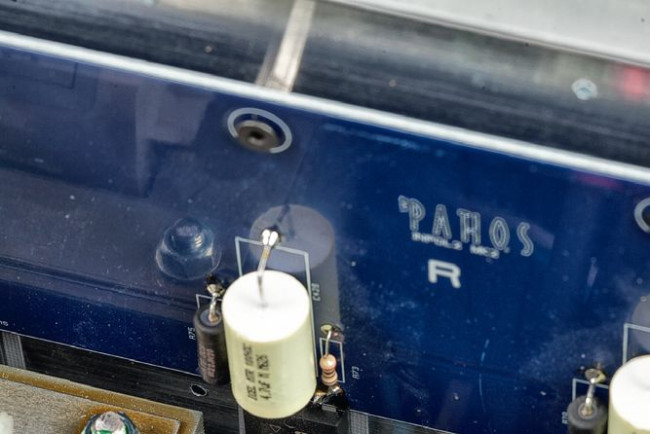

Z płytki końcówek mocy do zacisków głośnikowych prowadzą pojedyncze przewody, dodatkowa para wyjść jest podłączona krótkimi odcinkami łączącymi już tylko sąsiednie trzpienie.

Średnie tony są ważne, lecz nie bezwzględnie wiodące. Wysokie wcale nie są podporządkowane, zachodzi tutaj oczywista, naturalna symbioza.

Skoro już dzielimy sobie pasmo na umowne zakresy... Pathos Inpol 2 mkII jakby o tym nie wiedział i gra całym pasmem doskonale spójnie, szczegółowość nie jest domeną tylko wysokich tonów, a plastyczność – średnich. Przekaz jest esencjonalny i jednocześnie bogaty w harmoniczne, otwarty i przejrzysty, chociaż nie jest to czystość laboratoryjna.

Przy bardzo dobrej selektywności poszczególnych dźwięków różnicowanie nagrań jest dostateczne, nie będziemy mieli kłopotów z usłyszeniem odmiennych warunków realizacji, ale też nie będziemy mieli wątpliwości, że to gra... Pathos.

Odkrywa więcej "muzyki w muzyce", może jest bliższy prawdy, może nie, na pewno wprowadza własny charakter. Pathos Inpol 2 mkII jest wzmacniaczem w podwójnym znaczeniu – wzmacnia sygnał i emocje.
