NAD M10 V2 - wzornictwo

Wzmacniacz M10 nie jest pierwszym i jedynym wzmacniaczem NAD, który wyszedł z dawnych schematów. Wcześniej był model D3020, a także wzmacniacze z serii Classic, gdzie do wybranych modeli trafiły opcjonalne moduły strumieniowe Bluesound BluOS. Jednak M10 był "nowością kompletną" o wyjątkowej formie, został naszpikowany awangardowymi układami.

Wprawdzie względem pierwszej wersji wygląd właściwie się nie zmienił (z zewnątrz), ale pozostaje bardzo atrakcyjny i unikalny. Ramę obudowy wykonano z metalu, krawędzie są zaokrąglone, front w większości wypełnia kolorowy wyświetlacz. Górną płytę zrobiono z wytrzymałego szkła typu Gorilla Glass, pancerne szkło ochrania również front.

Po włączeniu zasilania, NAD M10 V2 potrzebuje chwilę do "namysłu" i dopiero po chwili rusza. Wewnątrz pracuje mini- (albo już maksi-) komputer, z procesorem ARM i specjalnym systemem operacyjnym Linux (który pozwolił na tak wspaniałą elastyczność). Włączanie i wyłączanie wzmacniacza to rola automatyki. Gdybyśmy się jednak uparli, możemy wywołać tryb czuwania przyciskiem z tyłu obudowy.

Matryca 7-calowego wyświetlacza została wykonana w technice TFT, w wersji V2 zwiększono kąty widzenia oraz poprawiono odwzorowanie kolorów. Matryca jest dotykowa, więc pełni rolę interfejsu do obsługi wszystkich funkcji. Można wywołać też efektowne animacje, dostępne podczas odtwarzania.

NAD M10 V2 - funkcje sieciowe

Wirtualne wskaźniki VU przygotowano nawet w kilku wersjach nawiązujących do dawnych wzmacniaczy czy magnetofonów. M10 V2 może też stać się oszczędny, przekazując suche informacje o odtwarzanej muzyce, ewentualnie okraszone okładkami płyt. Skąd w tak maleńkim urządzeniu tyle danych? Ich źródłem jest oczywiście Internet, z którym NAD M10 V2 jest w stałym kontakcie.

Producent rekomenduje, aby uruchomienie wzmacniacza rozpocząć od aplikacji mobilnej. Można poradzić sobie inaczej, ale bez niej nie dotrzemy do wszystkich funkcji wzmacniacza. A przecież dla strumieniowej nowoczesności kupuje się taki sprzęt.

Czytaj również: Jakie są i czym się charakteryzują klasy pracy wzmacniacza?

W drugiej wersji M10 jest jeszcze lepszy wyświetlacz dotykowy.

NAD M10 V2 pracuje pod kontrolą znakomitego systemu BluOS, który odpowiada za niemal wszystkie sieciowe harce i sprawną komunikację. Poruszamy się po serwisach internetowych, odtworzymy pliki zgromadzone na domowym serwerze, materiały mogą mieć rozdzielczość 24/192 kHz.

Z DSD sprawa jest bardziej skomplikowana: formalnie rzecz biorąc, wzmacniacz nie obsługuje takich plików, ale NAD przygotował narzędzie, które może pomóc – to specjalna aplikacja, która dokonuje konwersji DSD na PCM.

BluOS jest świetny, ale nie tylko nim człowiek żyje. M10 V2 ma jeszcze systemy Apple AirPlay 2, Spotify Connect, a nawet najnowszego Tidala Connect, poradzi sobie również z materiałami MQA i platformą Roon.

Czytaj również: Czy wejścia XLR oznaczają, że urządzenie jest zbalansowane?

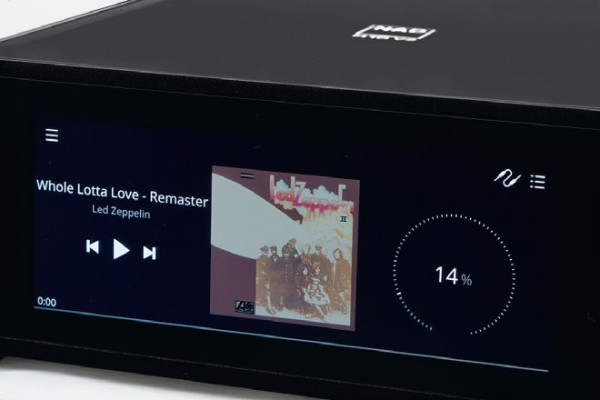

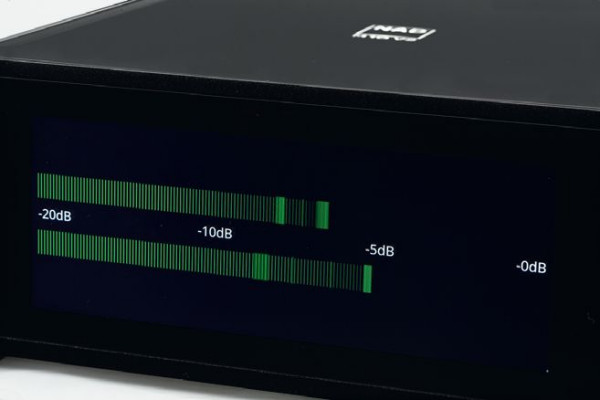

Odtwarzaniu mogą towarzyszyć efektowne animacje w postaci wskaźników wysterowania, nawiązujących np. do magnetofonów.

NAD M10 V2 - złącza

NAD M10 V2 jest niewielki, ale na tylnym panelu nie zabrakło miejsca dla gniazda niemal wszystkich istotnych standardów. Zacznijmy od tego, co tutaj mniej ważne – wejść analogowych. Są dwa liniowe, nie ma gramofonowego. Są też dwa wyjścia niskopoziomowe.

Sygnały cyfrowe doprowadzimy do złącza optycznego, współosiowego i HDMI (z eARC, chociaż wzmacniacz nie ma dekoderów Dolby Atmos). Prawdopodobnie większość cyfrowej muzyki będzie płynęła kanałem sieciowym, do złącza LAN albo anteny WiFi (wewnątrz obudowy). Jest też USB (dla nośników pamięci), USB serwisowe i złącza wyzwalaczy. Terminale głośnikowe są pojedyncze.

Wracając do transmisji bezprzewodowych, warto podkreślić wyjątkowy moduł Bluetooth. Nie dość, że skojarzono go z zaawansowanym dekodowaniem aptX HD, to jeszcze system pozwala na transmisję dwukierunkową. Można więc ściągnąć muzykę ze źródła (np. telefonu) albo wysłać sygnał do (bezprzewodowych) słuchawek. To – przynajmniej w jakimś stopniu – pomaga przy braku wyjścia słuchawkowego.

Czytaj również: Jakie są podstawowe typy wzmacniaczy cyfrowych?

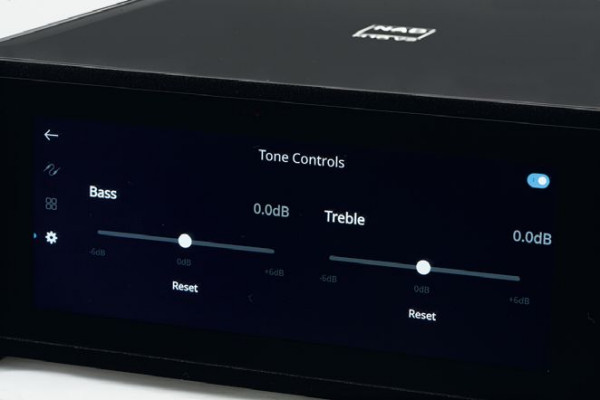

 Wszystkie ustawienia prezentowane są atrakcyjnie i czytelnie, potencjał wyświetlacza został w pełni wykorzystany.

NAD otworzył perspektywę jeszcze dalej idącej integracji sprzętu stereo z urządzeniami wideo. Korzystając z urządzeń marki Bluesound, np. głośników bezprzewodowych, a także wzmacniacza (do którego trzeba dodać parę kolumn pasywnych), możemy rozszerzyć potencjał M10 V2 i uruchomić układ 4.1 (względnie 4.2 – z dwoma subwooferami; lub 4.0 – bez subwooferów).

NAD M10 V2 zasila wówczas kanały przednie, odpowiada też za przyjęcie, dekodowanie i przesłanie dalej sygnałów kanałów efektowych. W tym celu dodano podstawowy dekoder Dolby Digital. Dystrybucja sygnałów odbywa się drogą sieciową, wzorem wielu nowoczesnych systemów.

NAD M10 V2 - sterowanie

Warto też przypomnieć kwestię, nad którą pastwiliśmy się już w teście pierwszej wersji M10. Tamten wzmacniacz nie miał pilota, a NAD bronił takiej decyzji, wskazując na oczywistość obsługi za pomocą aplikacji mobilnej lub możliwość nauczenia wzmacniacza komend z innego pilota. Ale najwyraźniej usłyszał narzekania starych pryków.

Czytaj również: Jak dzielimy wzmacniacze ze względu na technikę wzmacniania sygnałów?

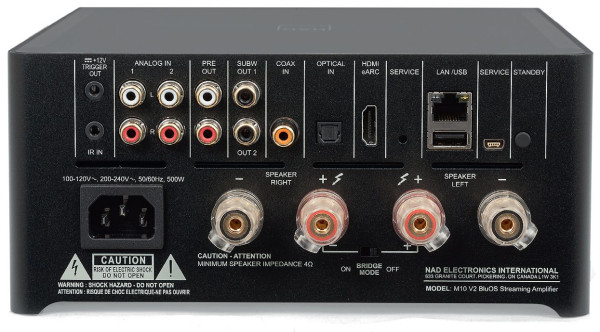

Projekt tylnej ścianki nie uległ zasadniczym zmianom względem pierwszej wersji wzmacniacza. Jest trochę analogu, ale przede wszystkim cyfra.

Nowy NAD M10 V2 ma już w komplecie własny, fizyczny pilocik. Pozostałe warianty obsługi oczywiście też są dostępne. Jest aplikacja mobilna i wsparcie asystentów głosowych (Apple Siri, Amazon Alexa, Google Assistant).

NAD M10 V2 - układ elektroniczny

Nowa wersja, tak jak pierwszy M10, wykorzystuje moduły impulsowe, dostarczone przez Hypexa. To elementy z najlepszej serii nCore, chociaż NAD się zarzeka, że jego układy powstały "zaledwie" na ich bazie. Teraz mają być wyposażone w nowe algorytmy (tak tak, w takich końcówkach wystarczy coś przeprogramować, aby uzyskać inne parametry).

NAD obiecuje, że nowe końcówki "pozwalają na uzyskanie wyższych poziomów wyjściowych z kolumnami głośnikowymi o niskiej efektowności". To dość nieprecyzyjne stwierdzenie. Jeżeli chodzi o wyższą moc, to przełoży się ona na wyższe poziomy głośności z kolumnami tak o niskiej, jak i wysokiej, czy jakiejkolwiek efektywności…

Czytaj również: Jakie są podstawowe typy tranzystorów, ich charakterystyka i zastosowanie?

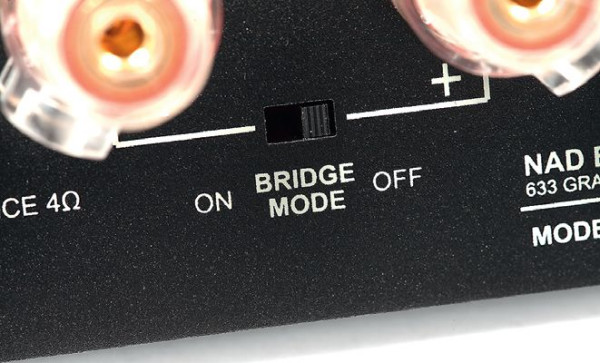

Ciekawostką jest tryb mostkowy, chociaż wykorzystanie M10 V2 w takiej konfiguracji wydaje się mało prawdopodobne.

Ponadto pomiary w naszym Laboratorium nie wskazują na wyższą moc nowego modelu nad pierwszym, więc w ogóle nie wiadomo, o co chodzi. Niemal cała sekcja przedwzmacniacza jest cyfrowa, sygnały ze źródeł cyfrowych (a więc również z sieci) są obsługiwane bezpośrednio, natomiast te z wejść analogowych zostają najpierw poddane konwersji A/C.

Tylko w ten sposób można było zapewnić łatwą obsługę i funkcjonalność (np. w sferze korekcji akustyki) dla wszystkich źródeł, chociaż jest to kompromis pod względem jakości dźwięku ze źródeł analogowych.

Końcówki mocy, wprawdzie impulsowe, są jednak analogowe, i trzeba do nich doprowadzić taki właśnie sygnał, więc ostatnim etapem przedwzmacniacza jest konwersja C/A. W tej roli występuje nowoczesny układ ESS Technology ES9028.

Czytaj również: Co to jest konstrukcja dual-mono, jakie są jej wady i zalety?

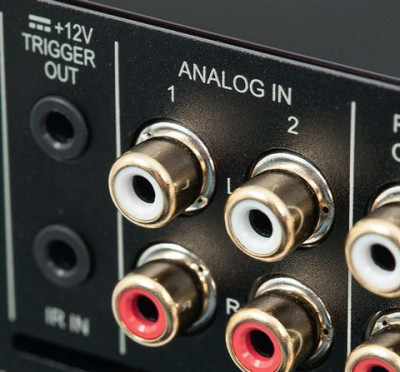

Wejścia analogowe są dwa – liniowe; nie ma gramofonowego.

NAD M10 V2 - odsłuch

Przyzwyczajamy się do różnorodności brzmieniowej wzmacniaczy impulsowych, nie traktując już ich jako nierozpoznaną nowość, ani też jako grupę o wyrazistym i konsekwentnym charakterze. Od tego się zaczęło i nie były to początki łatwe, bowiem technika impulsowa była ściśle kojarzona z cyfrową, a tej mieliśmy już trochę dość…

Popularyzacja wzmacniaczy impulsowych zbiegła się w czasie z renesansem gramofonu, obydwa nurty płyną ze zupełnie różnych źródeł, technik, potrzeb i emocji.

Dyskusja staje się bardziej merytoryczna, gdy wiemy już więcej o brzmieniu konkretnych urządzeń, przestajemy je mitologizować lub demonizować. NAD wdraża układy impulsowe już od dawna, współpracując z holenderskim specjalistą w tej dziedzinie – Hypexem.

Czytaj również: Co to znaczy zmostkować wzmacniacz?

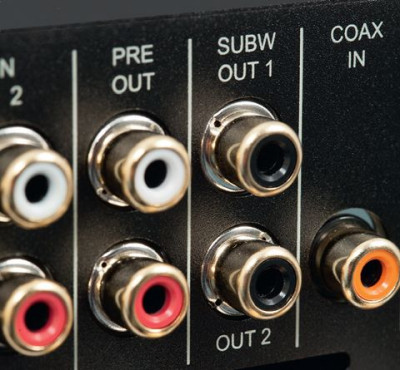

M10 V2 umożliwia podłączenie subwoofera, a nawet dwóch.

Właśnie dzięki niemu wzmacniacze impulsowe są coraz lepsze i coraz mniej obciążone wadami wieku dziecięcego. Jednocześnie zachowują swoje szczególne zalety, znane praktycznie od początku.

Nie należy się więc spodziewać ściśle określonego brzmienia pod każdym względem, jednak można oczekiwać bardzo dobrej kondycji niskich częstotliwości, przekładającej się również na możliwość podłączenia kolumn o "trudnej" impedancji. A także niskiej efektywności, skoro wzmacniacze impulsowe mają zwykle wysoką moc.

To może być punkt wyjścia dla wielu zainteresowanych, którzy nie poszukują specyficznych klimatów, ubarwienia, finezji, lecz solidnego, porządnego brzmienia na różne okazje i w każdych warunkach. Dynamiki, dokładności, tonalnego zrównoważenia i przestrzennej normalności. I takie właśnie, w największym skrócie, jest brzmienie NAD-a M10 V2.

Czytaj również: Czy 50-watowym wzmacniaczem można uszkodzić 200-watowe kolumny?

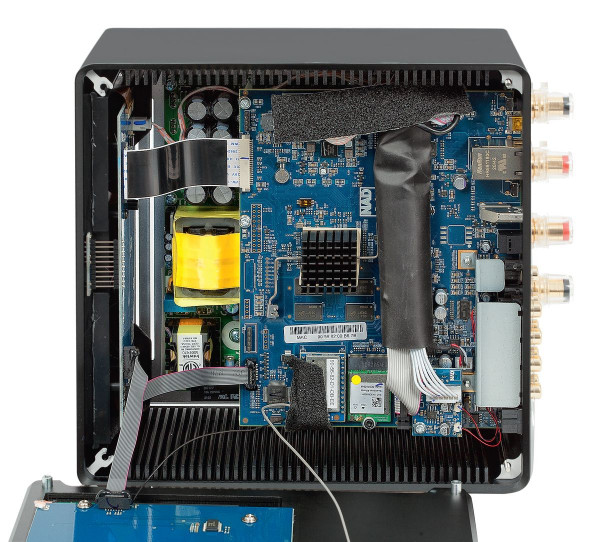

Organizacja w tak ograniczonej przestrzeni musi być przemyślana i precyzyjna, na górnym poziomie znajdują się układy związane z przedwzmacniaczem, poniżej – końcówki mocy oraz zasilacze.

Takie brzmienie na pewno może wystarczyć, ale taka recenzja – na pewno nie. Jeżeli rozwodzimy się nad płynnością i melodyjnością Marantza, to podobnie mocne pochwały i wnikliwszy komentarz należy się dynamice i rytmiczności NAD-a. I trzeba oddać sprawiedliwość, że ma ona dla naturalności muzyki wcale nie mniejsze znaczenie niż plastyczność i subtelności.

Zwłaszcza ci, którzy mają okazję słuchać muzyki na żywo albo sami na czymś grają chociażby w domu… wiedzą, że największa przepaść między dźwiękiem odtwarzanym a żywym dotyczy właśnie dynamiki, a nie niuansów barwy. Nawet w przypadku instrumentów akustycznych, a tym bardziej podłączonych do "piecyków".

Audiofile jednak często odrywają się od tej rzeczywistości i tworzą świat własnych wzorców, w których detale są ważniejsze od spraw zasadniczych. Ale jak się nie ma, co się lubi, to się lubi, co się ma…

Czytaj również: Co lepsze - DIN czy RCA?

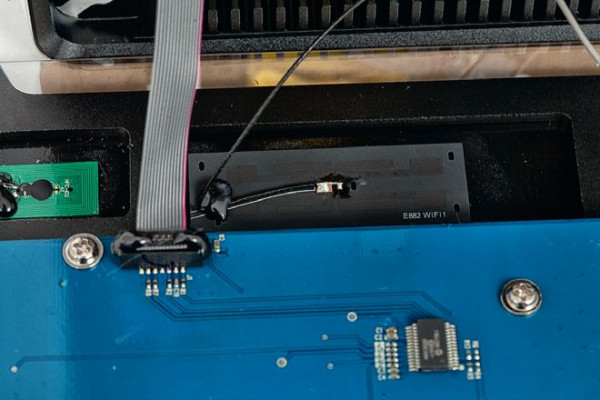

Górna pokrywa obudowy jest szklana, co pozwoliło zamontować wewnątrz anteny Wi-Fi i BT.

Oczywiście sam NAD M10 V2 nie zapewni pełnego sukcesu, potrzebne są przede wszystkim wydajne zespoły głośnikowe, lecz prąd z tego wzmacniacza będzie jak zdrowa krew. Czy taka dynamika wynika z doskonałego basu, czy bas z dynamiki? To nie ma już znaczenia.

Niskie częstotliwości są wybitne, co nie umknie uwadze zarówno bardziej, jak i mniej osłuchanym, są zdeterminowane i określają obraz całości. Ale nie wyeksponowaniem, co przenikaniem ich energii. Są zarazem spójne i rozdzielcze, uderzają szybko, wybrzmiewają zgodnie z nagraniem, zachowują porządek w skomplikowanych fragmentach i w najniższych rejestrach. Są pod pełną kontrolą, a przy tym z pełną gamą możliwości.

Przenieśmy się na drugi skraj pasma. Pierwsza generacja wzmacniaczy impulsowych zachowywała się w tym zakresie powściągliwie, wcale nie napastując nas "cyfrowością". Wręcz przeciwnie – wysokie tony często były przygaszone.

Czytaj również: Czy 'godzina 12.00' na gałce wzmocnienia oznacza wysterowanie wzmacniacza do połowy jego mocy znamionowej?

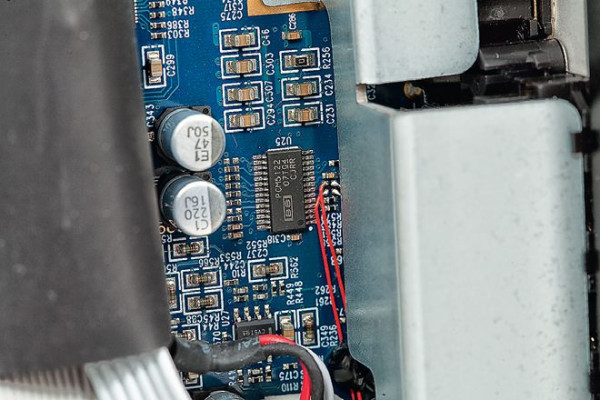

Głównym przetwornikiem C/A jest ES9028 ESS Technology, w pobliżu wyjść niskopoziomowych jest też stereofoniczna kość Texas Instruments.

Ten problem znalazł jednak rozwiązanie, NAD M10 V2 gra wciąż rozsądnie, ale z pełną rozdzielczością i przejrzystością; neutralnie, bez wyostrzania jak też dosładzania.

Średnica nie zajmuje pozycji bardziej lub mniej uprzywilejowanej, niż to wynika z jej naturalnej roli; mocne wokale wychodzą na pierwszy plan, gitary mogą szarpać, dęciaki w naturalny sposób pomęczyć.

NAD M10 V2 nie pracuje ani nad ociepleniem, ani przejaskrawieniem, w tym sensie można go uznać za mało zaangażowany w przerabianie, dobarwianie czy redukowanie brudów, generalnie w "uprzyjemnianie". Jest bardziej dobitny, chociaż w barwie nieco chłodniejszy od Modelu 40n. Jego ekspresja jest ściśle związana z dynamiką.

Czytaj również: Co lepsze - wzmacniacz zintegrowany czy dzielony?

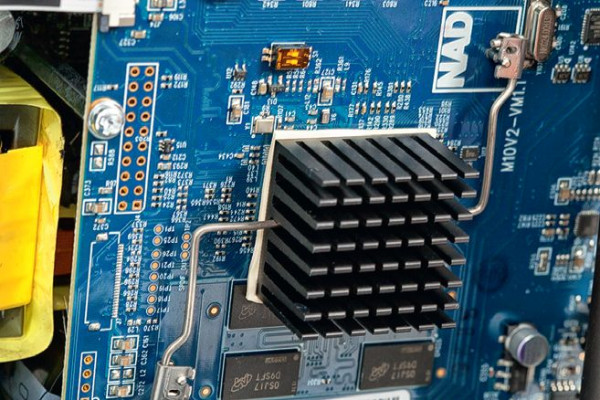

Ten duży radiator nie służy chłodzeniu końcówek mocy, ale głównego procesora ARM.

Często sekcja cyfrowa jest dodatkiem do wzmacniacza. Tutaj należy ją uznać za danie główne. W takiej konfiguracji M10 V2 osiąga najlepsze rezultaty.

Można zastrzec, że nie jest pobłażliwy dla materiałów niższej jakości (i słabszych źródeł), jednak nie kierowałbym się tą uwagą w celu zapobieżenia takim sytuacjom.

Przy takiej dynamice i neutralności nawet spotkanie z pewnymi problemami nie odbiera przyjemności. Można jednak "spreparować" dźwięk łagodniejszy, podając sygnał do wejść analogowych; stąd brzmienie będzie mniej precyzyjne i bezpośrednie, wciąż spójne, zrównoważone i czytelne.

NAD M10 V2 ma dwa oblicza: z sygnałami cyfrowymi brzmi nadzwyczajnie, z analogowymi – przeciętnie. Ale zawsze z wyjątkowym basem.

Czytaj również: Co oznacza Single Ended?

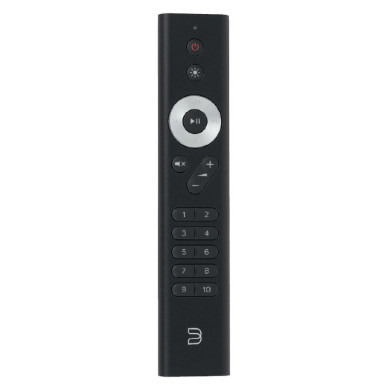

Już pierwszy M10 był tak nowoczesny, że aż… nie miał pilota. Teraz jest on w komplecie.

Korekcja z chmury jak manna z nieba

Już pierwsza wersja M10 była wyposażona w system automatycznej korekcji akustyki pomieszczenia – ten układ z kolei pochodzi ze szwedzkiej firmy Dirac Research AB. Warto o nim przypomnieć, bo stanowi duży atut również wersji V2.

W komplecie znajdziemy zestaw akcesoriów, wśród nich mikrofon, okablowanie oraz przejściówki. Jest właściwie wszystko, pozostaje tylko opracować metodę mocowania mikrofonu w różnych miejscach. Mikrofon podłączamy do przejściówki, z której sygnał popłynie bezpośrednio do wzmacniacza (drugi wariant – do komputera PC).

Mikrofon należy ustawić w miejscu odsłuchowym, zainstalować oprogramowanie NAD-a, przygotowane dla smartfonów, tabletów, a także komputerów. Ze względu na przejrzystość i czytelność wskazań polecany jest większy ekran.

Kalibracja przebiega w kilku etapach, zaczyna się od wstępnego sprawdzenia poprawności połączeń. Potem przechodzimy do zadeklarowania miejsca odsłuchowego. Może być to fotel lub kanapa – czyli węższy lub szerszy obszar pokryty przez optymalną charakterystykę, ale jeżeli szerszy, to mniej precyzyjną.

Sam pomiar składa się z ciągu impulsów i nie różni od działania wielu systemów tego typu. Wzmacniacz trzeba podłączyć do Internetu. Po wykonaniu pomiarów system proponuje użytkownikowi docelową charakterystykę częstotliwościową, możemy również obejrzeć wykresy przed i po korekcji, a także zaproponować własne zmiany.

Gdy wszystko będzie gotowe, do akcji wkracza Internet oraz infrastruktura obliczeniowa firmy Dirac, bowiem wyniki naszych pomiarów i ewentualnie dodatkowe instrukcje są wysyłane na serwery producenta. System Dirac Live zdalnie zaprojektuje nam i odeśle (już bezpośrednio do wzmacniacza) gotowe układy (a raczej algorytmy) fi ltrów, wymagane do uzyskania pożądanych efektów.

Kupując NAD-a M10 V2, otrzymujemy podstawową wersję korekcji akustyki o nazwie Dirac Live Limited Bandwidth, ograniczoną do pasma 50–500 Hz (ale korekcja w zakresie niskotonowym jest faktycznie najważniejsza). Możliwe jest jego rozszerzenie do pełnego pasma akustycznego (20 Hz – 20 kHz) po zakupieniu za 100 USD licencji wariantu Dirac Live Full Bandwidth.
