SYNTHESIS
Roma 37DC

W poprzednim numerze zaprezentowaliśmy jeden z najbardziej oryginalnych, a jednocześnie charakterystycznych wzmacniaczy firmy Synthesis – dzielony system Roma 117DC/98DC. Tym razem bierzemy na warsztat wzmacniacz zintegrowany, również należący do linii Roma, znacznie tańszy, ale i on zapewni nam moc atrakcji.

Nasza ocena

Wykonanie
Awangardowa konstrukcja hybrydowa, z lampowym przedwzmacniaczem i końcówkami w klasie D (ICEPower). Estetyka charakterystyczna dla Synthesis.
Funkcjonalność
Dwa wejścia liniowe plus gramofonowe (MM). Brak wyjścia słuchawkowego. Wyjście z przedwzmacniacza pozwoli na ekscentryczny bi-amping. Zdalne sterowanie.
Laboratorium
Imponująca moc wyjściowa (2 x 265 W/8 Ω, 2 x 467 W/4 Ω), umiarkowany poziom szumów (-79 dB), bezproblemowa charakterystyka częstotliwościowa, w spektrum harmonicznych wyraźna dominacja drugiej.
Brzmienie
Mocne, bogate, gęste i obszerne, oparte na dynamice i wypełnione ciepłą barwą. Siła i klimat.
Artykuł pochodzi z Audio

Synthesis nie brakuje pomysłów, mocniejszych i słabszych, ale kto nie ryzykuje, ten nie wygrywa. O historii i ofercie dopiero co pisaliśmy. Tytułem wstępu przypomnimy tylko, że firma specjalizuje się w technice lampowej, ale wcale się do niej nie ogranicza. Integra Synthesis Roma 37DC też jest oparta na lampach, lecz nie wyłącznie.

Producent przedstawia ten wzmacniacz jako High Power Hybrid Integrated. I faktycznie moc będzie z nami. Bardzo wysoka moc, bowiem jest to hybryda lampowego przedwzmacniacza i tranzystorowej końcówki mocy, w dodatku impulsowej.

Niezależnie od przywiązania do lamp, Synthesis okazuje się więc być firmą innowacyjną. Jednak celem nie było stawianie sprawy na głowie, sztuka dla sztuki, lecz wręcz przeciwnie - zapewnienie jednocześnie dobrego brzmienia, wynikającego z wpływu lamp, jak też bardzo wysokiej mocy, z której lampy nie słyną. W ten sposób powstał wzmacniacz o awangardowej konstrukcji, we włoskim stylu i o uniwersalnych cechach użytkowych.

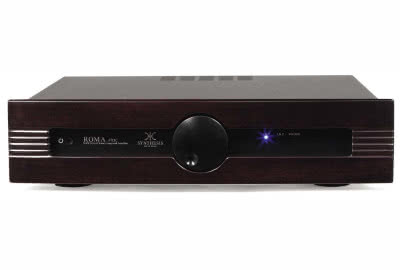

Synthesis Roma 37DC - front

Synthesis Roma 37DC ma typową wielkość i proporcje, ale przejawia sznyt Synthesis, zwłaszcza w wyglądzie frontu. Możemy wybierać między wersją aluminiową a drewnianą, a ponadto kilkoma wariantami kolorystycznymi.

Regulator wzmocnienia to duże pokrętło, wejścia przełączamy kilkoma przyciskami bezpośredniego dostępu. Nie widać wyjścia słuchawkowego i niestety nigdzie go nie ma. I to będzie chyba najpoważniejszy zarzut, bo fakt, że 37DC nie ma wejść cyfrowych, możemy wciąż zaakceptować jako wybór klasycznej opcji.

Czytaj również: Jak dzielimy wzmacniacze ze względu na technikę wzmacniania sygnałów?

Drewniany front (chociaż może być też aluminiowy) to jeden z elementów stylu Synthesis.
Drewniany front (chociaż może być też aluminiowy) to jeden z elementów stylu Synthesis.
Wyposażenie ogranicza się do selektora wejść oraz regulacji głośności; niestety, zabrakło wyjścia słuchawkowego.
Wyposażenie ogranicza się do selektora wejść oraz regulacji głośności; niestety, zabrakło wyjścia słuchawkowego.

Synthesis Roma 37DC - złącza

Zestaw wejść oferowanych przez Synthesis Roma 37DC jest skromny i praktyczny, z dwoma liniowymi i jednym gramofonowym (dla wkładek MM). Jest też wyjście z przedwzmacniacza – warto zastanowić się po co…Trudno przecież będzie przelicytować wysoką moc "własnych" końcówek mocy 37DC.

Zastąpienie ich czymkolwiek innym stawia pod znakiem zapytania sens zakupu 37DC, a przecież producent chyba nawet nie chce sugerować, że użytkownik kiedykolwiek może dojść do wniosku, iż brzmienie i możliwości 37DC jako całości przestały mu odpowiadać.

Jest jednak opcja, w której wilk będzie syty, a owca cała – bi-amping. Klasa D to potężna moc, ale można się zgodzić, że barwa z lampowej końcówki byłaby bardziej kusząca.

Czytaj również: Jakie są i czym się charakteryzują klasy pracy wzmacniacza?

Wyposażenie tylnego panelu jest skromne – kilka wejść, żadnych cyfrowych, pojedyncze terminale głośnikowe.
Wyposażenie tylnego panelu jest skromne – kilka wejść, żadnych cyfrowych, pojedyncze terminale głośnikowe.
Wejścia są wyłącznie analogowe, ale jest wśród nich gramofonowe (dla wkładek MM)
Wejścia są wyłącznie analogowe, ale jest wśród nich gramofonowe (dla wkładek MM).

I można mieć w końcu jedno i drugie – końcówki 37DC podłączyć do sekcji niskotonowej, a zewnętrzne końcówki, również lampowe, do sekcji średnio-wysokotonowej, która wymaga mniejszej mocy. Wyjścia głośnikowe są pojedyncze, a w ich pobliżu widzimy napis "Made in Italy". W tym teście mamy urodzaj urządzeń "niezrobionych w Chinach".

Synthesis Roma 37DC - wnętrze

Wewnątrz pojawia się modułowa układanka, spodziewana w połączeniu układów bardzo różnego rodzaju. Zasilacz z niewielkim transformatorem toroidalnym służy tylko sekcji przedwzmacniacza, mieszczącej się po prawej stronie.

Preamp jest podzielony między dwa moduły; główny skupia się na wejściach (przełączanych w układach scalonych) oraz wzmocnieniu, w którym główną rolę grają dwie lampy 6922 (podwójne triody) produkcji Electro-Harmonix. Oddzielono (i umieszczono w pobliżu przedniej ścianki) regulator głośności oparty na "niebieskim" potencjometrze Alpsa.

Czytaj również: Jakie są podstawowe typy wzmacniaczy cyfrowych?

Niewielki transformator toroidalny obsługuje wyłącznie obwody przedwzmacniacza oraz sterowania.
Niewielki transformator toroidalny obsługuje wyłącznie obwody przedwzmacniacza oraz sterowania.

Zastosowane moduły impulsowe ICEPower zawierają nie tylko wzmacniacze, ale również zasilacze, są w całości zabudowane metalową osłoną z logo Synthesisa, przypominającą "siatki" ochronne lamp.

Są nawet dwa moduły końcówek (mimo że każdy jest stereofoniczny); to pochodzące z rodziny ASX modele ASX125A, które mogą pracować w konfiguracji mostkowej, co zostało tutaj zastosowane i procentuje potężną mocą – 450 W przy obciążeniu 4-omowym (na kanał).

Również zabezpieczenia końcówek (termiczne, przeciwprzeciążeniowe) są już zainstalowane w ICEPower. W zasadzie wystarczyło podłączyć przewody do terminali głośnikowych, zasilania oraz wyjścia przedwzmacniacza… nawet bez lutowania, wykorzystując gotowe złączki.

Synthesis Roma 37DC - odsłuch

Synthesis to producent o wąskiej specjalizacji i własnych zwyczajach, wyrażanych przede wszystkim w rozwiązaniach konstrukcyjnych. Wielu audiofilom, a nawet recenzentom, wydaje się, że takie egzotyczne firmy mają ściśle określony wzorzec brzmienia i niewzruszenie, ze stuprocentową skutecznością go realizują, a wszelkie zmiany są wynikiem świadomych decyzji i drobiazgowych modyfikacji.

Takiego scenariusza nie można całkowicie wykluczyć… Jednak zwykle w końcowym efekcie duży udział ma przypadek, czasami szczęście, a czasami trudne do rozwiązania (a nawet zdiagnozowania) problemy.

To, że wzmacniacze Synthesis brzmią odmiennie niż wzmacniacze innych firm, nie znaczy automatycznie, iż w swoim gronie brzmią tak samo albo choćby podobnie. Miesiąc temu przedstawiliśmy dzielony wzmacniacz Roma, znacznie droższy, bardziej luksusowy, grający na pewno szczególnie…

Czytaj również: Co to znaczy zmostkować wzmacniacz?

Podstawą układu przedwzmacniacza są dwie podwójne triody 6922 firmy Electro-Harmonix.
Podstawą układu przedwzmacniacza są dwie podwójne triody 6922 firmy Electro-Harmonix.

Ale w mojej ocenie Synthesis Roma 37DC nie gra ani w tym samym stylu, ani gorzej. Inaczej, a może nawet lepiej… Może sugeruję się wynikami pomiarów, jednak mam nadzieję, że i konstruktorzy zgodziliby się z takim wnioskiem – 37DC udał im się wyjątkowo.

Jeżeli do hasła "lampowego brzmienia" podejdziemy ogólnie, nie wiążąc go z jakimś konkretnym zabarwieniem, ale z większą koherencją, żywością, bliskością, to spokojnie 37DC możemy uznać za przedstawiciela takiego gatunku.

Lampowy przedwzmacniacz wyraźnie robi swoje, i robi to naprawdę dobrze, ale doskonałą pracę wykonuje też tranzystorowa końcówka mocy. Klasyczne połączenie zalet i zniesienie ograniczeń obydwu technik, będące celem budowania konstrukcji hybrydowych, udało się całkowicie. W takiej sytuacji tylko najbardziej ortodoksyjni miłośnicy wzmacniaczy lampowych, a tym bardziej single-ended, będą się doszukiwać jakichś nieciągłości i negatywnych śladów działania tranzystorów.

Czytaj również: Co to jest konstrukcja dual-mono i jakie są jej zalety?

Scalaki zastosowano w selektorze wejść i w stopniu wejściowym przedwzmacniacza gramofonowego.
Scalaki zastosowano w selektorze wejść i w stopniu wejściowym przedwzmacniacza gramofonowego.

Barwa jest bogata, konsystencja gęsta, dźwięczność naturalna, a do tego spójność, dynamika i swobodny bas. Nie jest okrutnie twardy i techniczny, ma optymalną soczystość, a w niej odrobinę miękkości, trzyma tempo, różnicuje i funduje niskie zejścia. Rozwija, zwija, penetruje, uderza, ustępuje.

A do tego może prowadzić każde kolumny głośnikowe na praktycznie dowolnym poziomie głośności. Prawdę mówiąc, dostatecznie pewne wiadomości na ten temat przynoszą pomiary. Co wnoszą próby odsłuchowe?

Wszystko składa się w proporcjonalną, harmonijną całość, "tranzystorowy" bas i "lampowa" średnica łączą się i przenikają bez żadnych zgrzytów. W końcu obydwie sekcje pracują w całym pasmie. Nie jest to wcale pogodzenie skrajności, które mogłoby się nie udać… Jeżeli urządzenie grałoby słabo, to dlatego, że któraś z sekcji byłaby słaba.

Synthesis Roma 37DC dba szczególnie o "dolny środek", zakres odpowiedzialny za transmisję naturalnej siły i wolumenu wielu instrumentów akustycznych. Odsuwa to trochę naszą uwagę od wyższych rejestrów, co redukuje natarczywość, nawet gdy jest ona uzasadniona materiałem źródłowym.

Synthesis Roma 37DC nie jest bezwzględnie neutralny i dobitny; pokazuje siłę tam, gdzie będzie to dla nas przyjemne. Wysokie tony przejawiają delikatną słodycz, wnikają w całość, a nie pływają na jej powierzchni. Bez chłodnej detaliczności, ale z życiodajną dynamiką i dużą, głęboką przestrzenią.

Kiedy dołożymy do tego działanie wejścia phono, możemy otrzymać brzmienie wybitnie gęste, oleiste, a nawet przyciemnione, ale wciąż dynamiczne, z "konkretnym", nierozlanym basem. "Możemy", bo najwięcej będzie zależeć od samego gramofonu.

Czytaj również: Jakie są podstawowe typy tranzystorów, ich charakterystyka i zastosowanie?

Pilotem obsłużymy nie tylko wzmacniacz, ale i firmowy odtwarzacz CD.
 Pilotem obsłużymy nie tylko wzmacniacz, ale i firmowy odtwarzacz CD.

Hybryda ekstremalna

Chociaż koncepcja wzmacniacza hybrydowego nie jest nowa ani unikalna, to pomysł współpracy przedwzmacniacza lampowego z impulsowymi końcówkami mocy może wydawać się próbą łączenia ognia z wodą, albo mieszaniem składników ze zupełnie różnych światów.

Ortodoksyjni miłośnicy lamp nie zaakceptują takiego mezaliansu, setki watów z klasy D nie przekonają ich o słuszności uruchomienia takiego układu, prymat brzmienia, którego jedynym słusznym źródłem są lampy, ma być bezwzględny.

Wątpliwości mogą mieć nawet mniej ideowi audiofile: czy taka kombinacja nie jest zbyt brawurowa, ryzykowna i potencjalnie nieudana? Z kolei ci, którzy od lamp stronią, obawiając się ich kaprysów i usterek, również mogą podchodzić do 37DC z dużą ostrożnością.

Chętnie sięgnęliby po wzmacniacz o tak dużej mocy, ale po te lampy…? Jednak od strony technicznej układ jest całkowicie racjonalny i bezpieczny, chociaż trzeba było się zmierzyć z pewnymi wyzwaniami.

Lampy, nawet tylko w przedwzmacniaczu, wymagają staranności, aby uniknąć szumu i zniekształceń. Końcówki w klasie D też mają swoje ograniczenia związane z charakterystykami i szumami, trzeba poszukać najlepszych.

Wreszcie obydwie sekcje mogą na siebie negatywnie wpływać promieniowaniem elektromagnetycznym (zwłaszcza układy impulsowe na delikatne lampy), co wymaga odseparowania i ekranowania. To jednak zadania wykonalne, koncepcja nie jest błędna, lecz wymagająca.

Specyfikacja techniczna

SYNTHESIS Roma 37DC
Moc znamionowa (1% THD+N, 1 kHz) [W] 8 Ω, 2x 265
Moc znamionowa (1% THD+N, 1 kHz) [W] 4 Ω, 2x 467
Czułość (dla maksymalnej mocy) [V] 1x 0,16
Stosunek sygnał / szum (filtr A-ważony, w odniesieniu do 1W) [dB] 79
Dynamika [dB] 104
Współczynnik tłumienia (w odniesieniu do 4 Ω) 86
Wymiary: wys./szer./gł., W przypadku urządzeń testowanych w AUDIO wartość mierzona.
Laboratorium
Laboratorium Synthesis Roma 37DC

Zapowiadają się emocje i sensacje. Zgodnie z deklaracjami Synthesis, a dzięki impulsowym końcówkom, 37DC ma dostarczyć aż 2 x 250 W przy 8 Ω i 2 x 450 W przy 4 Ω.

Nawet gdyby rzeczywista moc była dwa razy niższa… to i tak 37DC pozostałby liderem tej grupy. A jest… jeszcze trochę wyższa! Przy maksymalnym wysterowaniu końcówki mocy nie nagrzewają się wyraźnie, wzmacniacz jest najcieplejszy tam, gdzie znajdują się lampy.

Moc sięga więc 265 W przy 8 Ω i 467 W przy 4 Ω, a dzięki niezależnym dla każdego kanału zasilaczom jest ona utrzymywana bez żadnego spadku przy pracy dwukanałowej. Czułość jest bardzo wysoka, przekracza nawet standard 0,2 V, od którego producenci coraz częściej odchodzą (w drugą stronę).

Do pełnego wysterowania wystarczy napięcie zaledwie 0,16 V, wzmacniacz będzie więc „grał” bardzo głośno nawet przy nieznacznym „odkręceniu” gałki. Odstęp od szumu nie jest imponujący (79 dB), ale dla hybrydy lampowo-impulsowej to dobry wynik. Mimo to dynamikę 104 dB zapewnia wysoka moc.

Znane są trudności impulsowych końcówek mocy z utrzymaniem liniowości charakterystyk częstotliwościowych (dla różnych obciążeń), jednak producent zastosowanych tutaj modułów końcowych ASX125A, firma ICEPower, zapewnia, że specjalne obwody korekcyjne rozwiązują ten problem.

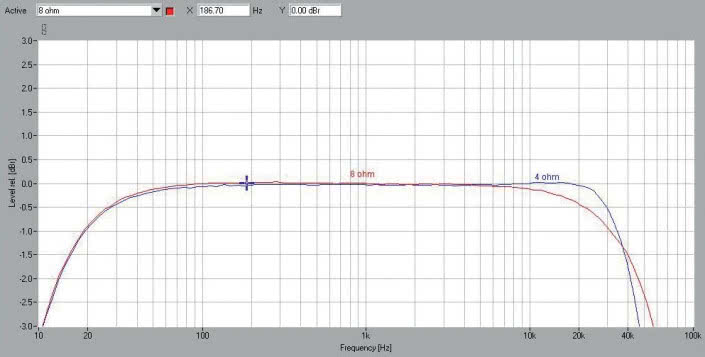

Rys. 1. zasadniczo to potwierdza, chociaż układ wciąż zachowuje się nietypowo. Charakterystyka dla 8 Ω zaczyna opadać dość wcześnie, już od kilku kHz, dla obciążenia 4-omowego sięga liniowo do 20 kHz, jednak spadki -3 dB występują dopiero przy 58 kHz (dla 8 Ω) oraz 46 kHz dla 4 Ω.

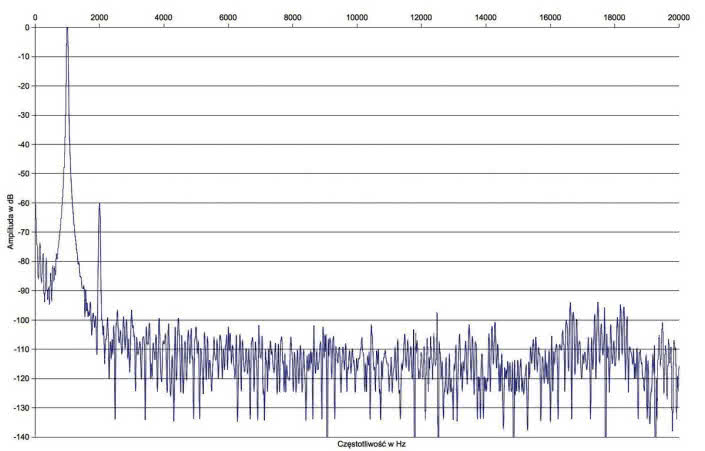

Z kolei głównie lampowy przedwzmacniacz odpowiada za spektrum harmonicznych (rys. 2), w którym „rządzi” druga, sięgając aż 60 dB, ale kolejne, zarówno parzyste i nieparzyste, giną już w szumie.

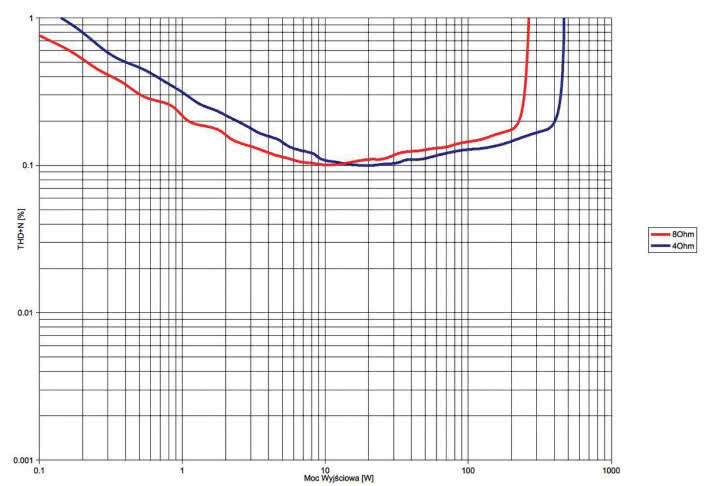

THD+N w funkcji mocy (rys. 3) nie schodzą poniżej 0,1%, ale nie jest to powód do zmartwienia. Cieszy natomiast przypomnienie, że mamy do dyspozycji bardzo wysoką moc znamionową, wyznaczaną według normy granicą 1%.
