Bas-refleks w kolumnach biernych i w subwooferach aktywnych

Kino domowe, subwoofery

Częstotliwość rezonansową bas-refleksu (tak jak i objętość obudowy) dobiera się pod kątem parametrów głośnika, aby uzyskać najlepsze możliwe charakterystyki - zarówno amplitudowe, jak i impulsowe, a przy tym utrzymać wysoką moc. Trudno maksymalizować wszystkie zalety, ale dobry głośnik i dobry projekt pozwalają osiągnąć co najmniej dobre wyniki pod każdym względem, a pod wybranymi - bardzo dobre.

W konstrukcjach pasywnych forsowanie bardzo niskiej częstotliwości rezonansowej nie prowadzi do skutecznego rozszerzenia pasma przenoszenia - przy zbyt niskim strojeniu otwór promieniuje słabo i nie podnosi efektywnie wypadkowego ciśnienia; charakterystyki upodabniają się do obudowy zamkniętej, chociaż plusem jest dobra odpowiedź impulsowa.

Zbyt wysokie strojenie oczywiście też nie zapewnia niskiej częstotliwości granicznej, prowadzi do podbicia wyższego basu i dodatkowo osłabia odpowiedź impulsową.

Trzeba znaleźć takie strojenie, które wyrówna charakterystykę jak najniżej albo zapewni tylko jej łagodny spadek do określonej częstotliwości (z takim wiąże się lepsza odpowiedź impulsowa), i pogodzić się z tym, że poniżej częstotliwości rezonansowej spadek będzie już szybki, czyli niedaleko poniżej w praktyce tracimy zdolność przetwarzania, co wynika z tego, że poniżej częstotliwości rezonansowej głośnik i otwór promieniują w przeciwnych fazach, więc ciśnienia od nich się odejmują.

W subwooferach aktywnych można sobie pozwolić na strojenie niższe niż w konstrukcjach pasywnych, bowiem relatywnie łagodny spadek charakterystyki do częstotliwości rezonansowej można poddać korekcji związanej z działaniem układu aktywnego.

Natomiast nie można, a nawet nie należy, próbować korygować ("rozciągać") charakterystyki poniżej częstotliwości rezonansowej bas-refleksu, ponieważ tam spadek jest już zbyt stromy, a jednocześnie obciążenie głośnika amplitudami bardzo duże.

Przyda się raczej filtrowanie górnoprzepustowe, odciążające głośnik w zakresie, w którym i tak nie pracuje efektywnie (chociaż duże wychylenia wyglądają efektownie...).

Modelowym przykładem takiego "aktywnego" strojenia jest Paradigm Defiance V12 – bas-refleks zestrojono tu bardzo nisko, do 20 Hz, i dodano korekcję, dzięki której charakterystyka sięga właśnie 20 Hz i szybko opada dopiero poniżej.

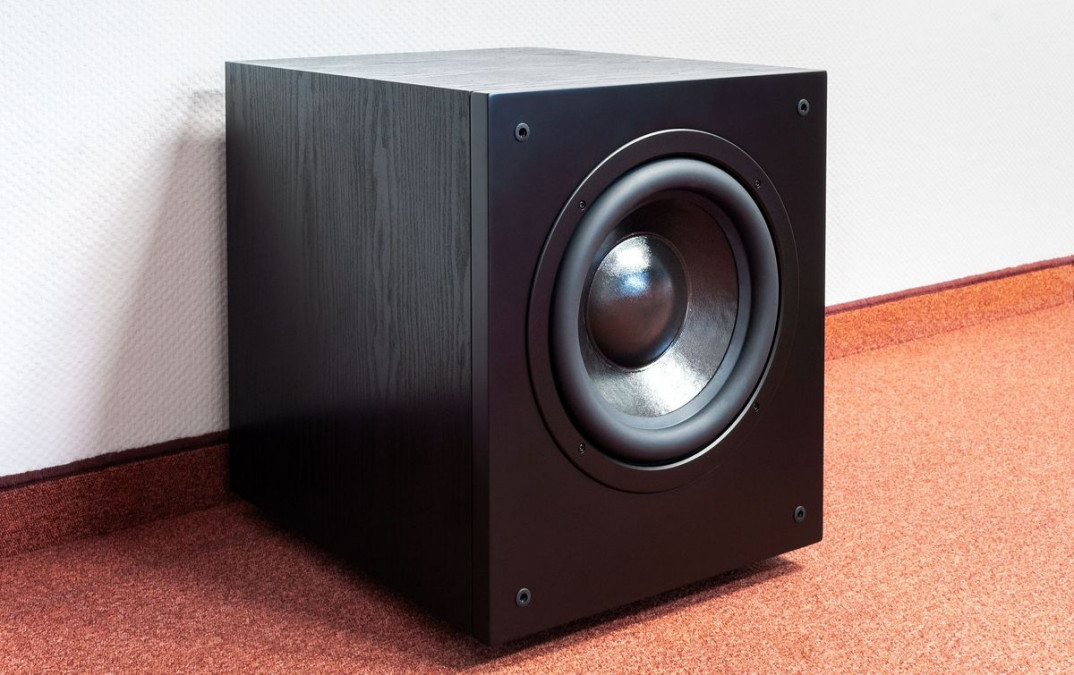

Np. w subwooferze Polk Audio HTS 12 bas-refleks również zestrojono dość nisko, do 25 Hz, ale różnica poziomów (charakterystyki wypadkowej przy wysokim filtrowaniu górnoprzepustowym) między 25 Hz a 50 Hz wynosi aż 6 dB (poniżej 50 Hz charakterystyka opada), co wskazuje na brak korekcji "wyrównującej". Za jeszcze inny przypadek można uznać Tagę Harmony Thunder SW-12.

Bas-refleks zestrojono wysoko, nawet jak na konstrukcję pasywną z 12-calowym przetwornikiem, bo do ok. 35 Hz, dzięki czemu charakterystyka jest wyrównana do tej częstotliwości (może nawet bez korekcji?), ale poniżej szybko opada.

Czytaj również:

Ile subwooferów potrzeba w systemie? Jeden, a może dwa?

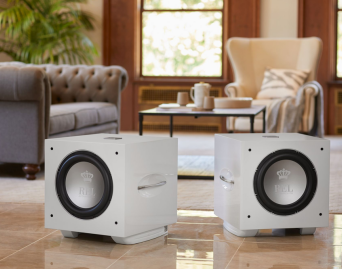

Po co wyjścia z subwoofera?

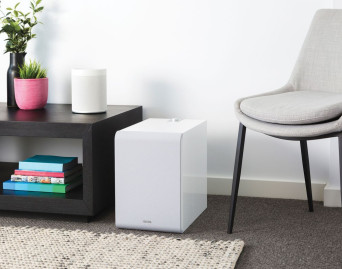

Czy należy zdejmować maskownicę subwoofera?
