AVANTGARDE ACOUSTIC
Uno Fino Edition

Kolumny Avantgarde testowaliśmy już wiele razy, a ponieważ firma zajmuje się tylko sprzętem z wyższej półki, więc każda prezentacja była indywidualna i obszerna. Specyfika konstrukcji Avantgarde jest wielowątkowa, obejmuje zarówno cechy widoczne na pierwszy rzut oka, jak i głęboko ukryte. Tym razem, licząc na dobrą pamięć Czytelników i dostępność archiwalnych testów w Internecie, przedstawimy pomysły Avantgarde bardziej pobieżnie, ściśle w kontekście testowanych Uno Fino Edition.

Nasza ocena

Wykonanie
Smukła sylwetka głównej części obudowy ozdobiona charakterystycznymi dla Avantgarde tubami. Bardzo solidne przetworniki w oryginalnej konfiguracji trójdrożnej z aktywną sekcją niskotonową i regulacjami. Tuby dostępne w dziesięciu wersjach kolorystycznych, obudowa w czterech (dwie fornirowane są droższe,}
Laboratorium
Dobra stabilność przy zmianie osi pomiaru, szerokie rozpraszanie wysokich częstotliwości, bas wyeksponowany w zakresie 40 Hz. Egzotycznie wysoka impedancja 18 Ω, bajeczna efektywność 103 dB.
Brzmienie
Dynamiczne, bezpośrednie, bliskie. Wszystko „na wierzchu”, czytelne i wyraziste. Spójne, bezpardonowe, ale niemęczące – natychmiast przekonują swoim naturalizmem i ekspresją. Bas dopełniający, niski, krzepki i rytmiczny. Żar, iskry, emocje
Artykuł pochodzi z Audio

Avantgarde pozostaje firmą o bardzo wyrazistym profilu, z konstrukcjami oryginalnymi pod względem treści i formy. Audiofile rozpoznają je na pierwszy rzut oka, a laicy też natychmiast zauważą. Kiedy z kolei ich posłuchamy, zapewniam, że wszyscy będą pod wrażeniem...

Nie pozostawią nikogo obojętnym, w parze z szalonym wyglądem idzie niesamowite brzmienie. Nie jest to dźwięk dla "wszystkich", ale w najlepszym (najgorszym?) przypadku dla kogoś, kto wpadł w sidła Avantgarde, już nic nigdy nie będzie takie samo... Innych kolumn nie da się słuchać - wydają się popsute. Tutaj wszystko jest "inaczej", ekstremalnie, a przecież uderzająco naturalnie.

Serie kolumn głośnikowych Avantgarde Acoustic

Avantgarde Acoustic Uno Fino Editon to najmniejszy i najtańszy model w serii Uno, ale nie w całej ofercie - cennik otwierają dwie wersje Zero, częściowo aktywna (Zero TA) i w pełni aktywna (Zero 1), w pewnym sensie konstrukcje najnowocześniejsze (komunikacja, sterowanie, forma obudowy), chociaż pod względem ostatecznych rezultatów brzmieniowych i parametrycznych, pozostawiające prymat "klasycznym" projektom Avantgarde.

Ta część oferty zaczyna się właśnie od serii Uno (dwa modele), wyżej jest seria Duo (trzy modele), a na szczycie słynne Trio wchodzące w związki z różnymi subwooferami.

Jedna ważna uwaga - o ile na stronie dystrybutora znajdziemy aktualny cennik, to po przekierowaniu na stronę www, gdzie spodziewamy się znaleźć więcej informacji, otwiera się przed nami stary katalog z modelami już dawno wycofanymi z produkcji. Jeżeli chcemy zapoznać się z aktualnymi, powinniśmy się udać na macierzystą stronę Avantgarde (www.avantgarde-acoustic.de).

Czytaj również: Czy 50-watowym wzmacniaczem można uszkodzić 200-watowe kolumny?

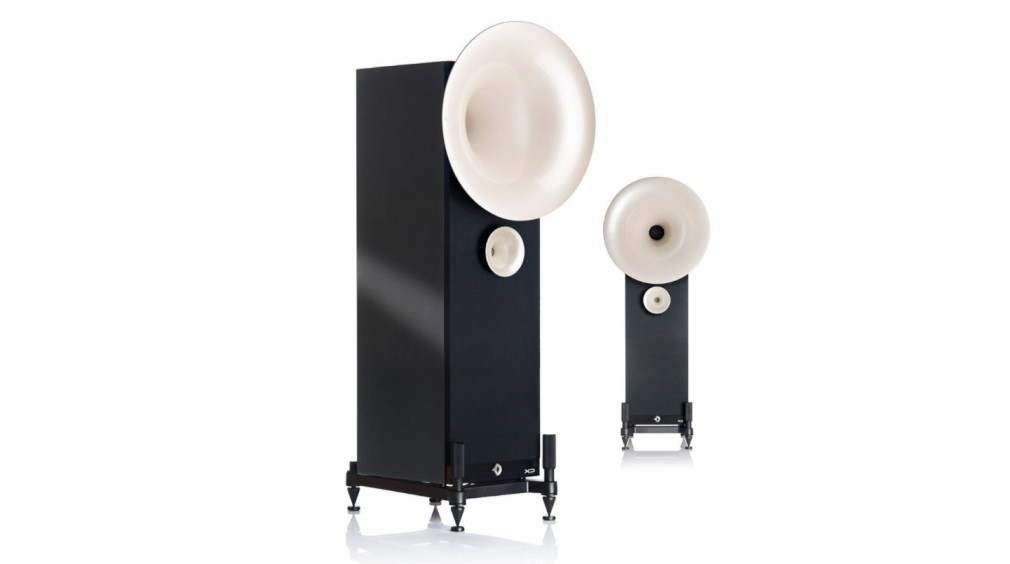

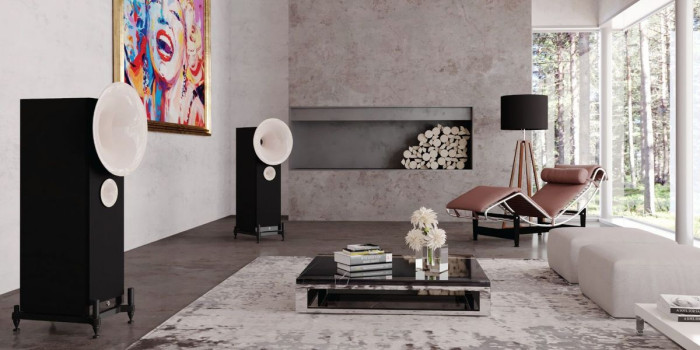

Avantgarde Acoustic Uno Fino Edition
Avantgarde Acoustic Uno Fino Edition

Chociaż w nazwie Uno Fino Edition nie ma dodatku "XD", to również ten model, zresztą najnowszy, jest wyposażony w zaawansowaną elektronikę, którą wprowadzono praktycznie do wszystkich konstrukcji Avantgarde.

Od wcześniejszej różni się zastosowaniem wzmacniaczy w klasie D (w miejsce klasy AB) o wyższej mocy i procesora DSP, który rozszerza zakres regulacji. Możliwe jest też uruchomienie systemu kalibracji, co wymaga jednak mikrofonu i zewnętrznego komputera.

Ogólny schemat wszystkich Avantgarde (poza Trio) jest podobny: na górze tuba średniotonowa, pod nią tuba wysokotonowa, a najniżej sekcja niskotonowa - w głównej części obudowy zakryta maskownicą.

W większym modelu Duo XD pojawia się charakterystyczny stelaż trzymający skrzynię (w której siedzi tuba wysokotonowa) i tubę średniotonową, co dodatkowo "wyostrza rysy", nadając całości wygląd bardzo techniczny, "instalacyjny".

Czytaj również: Dlaczego nie można podłączać kolumn 4-omowych do wzmacniaczy 8-omowych?

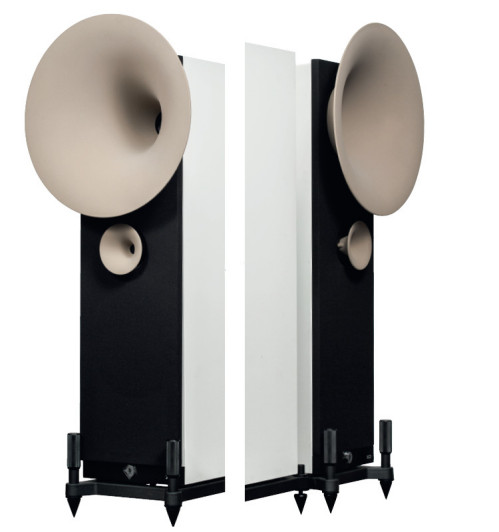

Chociaż w nazwie Uno Fino Edition nie ma dodatku "XD" to również ten model, zresztą najnowszy, jest wyposażony w zaawansowaną elektronikę, którą wprowadzono praktycznie do wszystkich konstrukcji Avantgarde.
Chociaż w nazwie Uno Fino Edition nie ma dodatku "XD" to również ten model, zresztą najnowszy, jest wyposażony w zaawansowaną elektronikę, którą wprowadzono praktycznie do wszystkich konstrukcji Avantgarde.

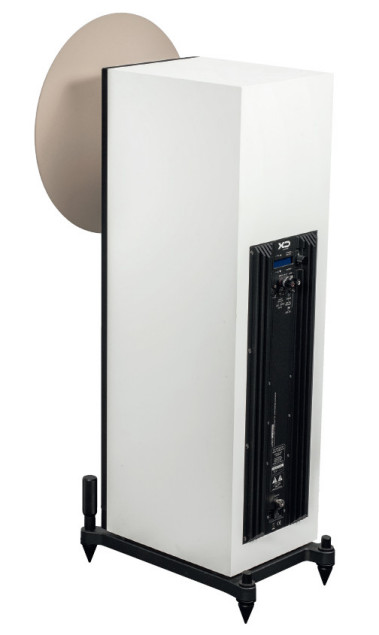

W obydwu modelach Uno stelaż został zredukowany do cokołu, a tuba średniotonowa też zagnieździła się w skrzyni. Dzięki temu konstrukcja jest prostsza i bardziej elegancka, "udomowiona", a przecież nie traci firmowego uroku, o którym decydują tuby.

Dwa modele Uno wyglądają z zewnątrz bardzo podobnie, bo najważniejszą różnicę zasłania maskownica sekcji niskotonowej. Nieco różna jest też wysokość - Avantgarde Acoustic Uno Fino Editon są ok. 10 cm niższe.

Będzie to jednak zrozumiałe, gdy odkryjemy (albo przeczytamy w informacjach producenta), że Uno XD mają dwa 10-calowe przetworniki niskotonowe, a Uno Fino Edition - tylko jeden. W ślad za tym wzmacniacz w pierwszych ma moc 1000 W, a w drugich - 500 W.

Jeżeli komuś wydaje się, że to mało... niech przypomni sobie, że w ten sposób w systemie stereofonicznym będzie miał dwa 500-watowe/10-calowe subwoofery. Ale skoro w jednej kolumnie zainstalowano połowę arsenału z Uno XD, czy nie wystarczyłaby połowa objętości ich obudowy? I tak, i nie...

Czytaj również: Czy maskownica kolumny słyszalnie obniża jakość dźwięku?

Sygnał dostarczamy albo tylko do wejść głośnikowych, albo również do wejścia XLR, gdy chcemy tą drogą sterować sekcją niskotonową. Bez względu na sposób podłączenia, sekcja niskotonowa pracuje jako aktywna i nie wpływa na impedancję całego zespołu, którą determinuje 18-omowa impedancja głośnika średniotonowego.
Sygnał dostarczamy albo tylko do wejść głośnikowych, albo również do wejścia XLR, gdy chcemy tą drogą sterować sekcją niskotonową. Bez względu na sposób podłączenia, sekcja niskotonowa pracuje jako aktywna i nie wpływa na impedancję całego zespołu, którą determinuje 18-omowa impedancja głośnika średniotonowego.

Gdyby tylko chcieć "skopiować" charakterystykę większych Uno XD przy poziomie maksymalnym niższym o 6 dB, obudowa mogłaby mieć dwa razy mniejszą objętość.

Konstruktor postanowił jednak wykorzystać sytuację, jaką stwarza objętość niespełna dwa razy większa niż wymagana przez jeden głośnik. Tutaj wkraczamy w temat omawiany w tym numerze AUDIO w teście subwooferów (dodatek do subwoofera SVS).

W Uno XD obydwa przetworniki pracują w obudowie zamkniętej; ta dla dobrej odpowiedzi impulsowej wymaga mniejszej objętości niż bas-refleks, ale w systemie pasywnym nie zapewni niskiej dolnej częstotliwości granicznej.

Avantgarde mają jednak aktywną sekcję niskotonową (wszystkie modele), co pozwala łatwo rozwiązać ten problem, zwłaszcza przy wsparciu DSP - wprowadzana jest korekcja "wyrównująca" charakterystykę do zadanej częstotliwości, przy czym trzeba brać pod uwagę zarówno wytrzymałość głośnika (wraz z obniżaniem częstotliwości szybko rośnie amplituda), jak i zapotrzebowanie na dodatkową moc ze wzmacniacza.

Czytaj również: Prąd i siła. Głośniki niskotonowe

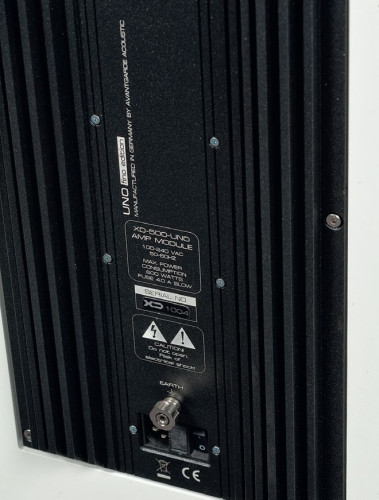

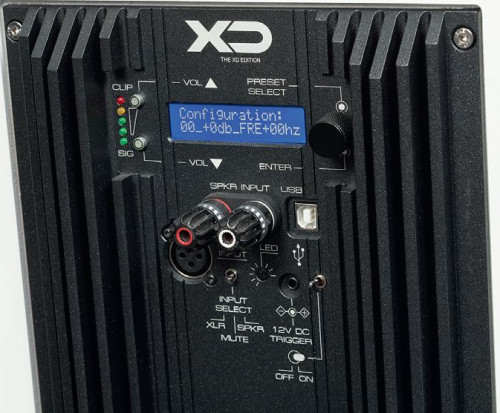

Większą część tylnej ścianki zajmuje płyta wzmacniacza. Mimo że to wzmacniacz w klasie D, został wyposażony w obszerne radiatory.
Większą część tylnej ścianki zajmuje płyta wzmacniacza. Mimo że to wzmacniacz w klasie D, został wyposażony w obszerne radiatory.

Ale skoro moc rozdziela się na dwa głośniki, a wzmacniacz ma 1000 W, to można sobie pozwolić na taki luksus, osiągając na końcu bardzo dobre wartości wszystkich ważnych parametrów.

W ten sposób konfigurowana jest większość kolumn Avantgarde, a ogólniej - nowoczesne subwoofery aktywne z obudową zamkniętą. Można było powtórzyć ten manewr z jednym głośnikiem, wzmacniaczem 500 W i obudową dwa razy mniejszą, lecz pojawiła się inna opcja.

Najpierw zadajmy sobie pytanie, jak wyglądałyby Avantgarde Acoustic Uno Fino Editon z obudową dwa razy mniejszą (niż Uno XD)? To byłby jakiś mały subwoofer na dole, a wyżej stelaż - jak w Avantgarde Acoustic Duo XD - trzymający tuby. Taka architektura niewiele zyskałaby na atrakcyjności.

Czytaj również: Co to jest membrana bierna i jakie pełni funkcje?

 Tunel bas-refleks wyprowadzono przez dolną ściankę, wykorzystując i tak "obowiązkowy" w konstrukcjach Avantgarde stelaż - cokół unoszący obudowę do góry.
 Tunel bas-refleks wyprowadzono przez dolną ściankę, wykorzystując i tak "obowiązkowy" w konstrukcjach Avantgarde stelaż - cokół unoszący obudowę do góry.

Avantgarde Acoustic Uno Fino Edition - obudowa i bas-refleks

Obudowa Avantgarde Acoustic Uno Fino Editon, a nawet nieco większych Uno XD, jest dostatecznie smukła, a nawet dyskretna wobec dominującej tuby średniotonowej, która nie może być ani mniejsza, ani znajdować się na znacznie niższej wysokości.

Objętość zmniejszono więc tylko odrobinę (w stosunku do Uno XD), dopasowując ją do systemu bas-refleks, ale i to nie jest zupełne novum w konstrukcjach Avantgarde, bo bas-refleksami są też Zero.

Z podobnego powodu - by uzyskać wysoką wydajność z jednego głośnika i wzmacniacza 500 W. Tunel bas-refleks wyprowadzono przez dolną ściankę, wykorzystując i tak "obowiązkowy" w konstrukcjach Avantgarde stelaż - cokół unoszący obudowę do góry.

Czytaj również: Dlaczego otwór bas-refleks nie promieniuje w fazie przeciwnej do fazy przedniej strony membrany?

Uno Fino Edition to jedna z niewielu konstrukcji bas-refleks przygotowana przez Avantgarde. Firma częściej stosuje obudowę zamkniętą, wykorzystując wydajne zespoły głośników niskotonowych i wzmacniacze o wysokich mocach, pozwalające wraz z korekcją na osiąganie niskich częstotliwości granicznych. Ale wobec znacznie skromniejszych środków dostępnych w Uno Fino Edition – tylko jednego głośnika (25-cm) i wzmacniacza "tylko" 500 W, w celu uzyskania wysokiej sprawności skorzystano z wynalazku Hermana von Helmholtza. Też Niemiec...
Uno Fino Edition to jedna z niewielu konstrukcji bas-refleks przygotowana przez Avantgarde. Firma częściej stosuje obudowę zamkniętą, wykorzystując wydajne zespoły głośników niskotonowych i wzmacniacze o wysokich mocach, pozwalające wraz z korekcją na osiąganie niskich częstotliwości granicznych. Ale wobec znacznie skromniejszych środków dostępnych w Uno Fino Edition – tylko jednego głośnika (25-cm) i wzmacniacza "tylko" 500 W, w celu uzyskania wysokiej sprawności skorzystano z wynalazku Hermana von Helmholtza. Też Niemiec...

Dzięki odpowiednio dużej objętości zostają przygotowane warunki zarówno dla osiągnięcia niskiej częstotliwości granicznej przy delikatniejszej korekcji (a więc przy mniejszym wydatku mocy ze wzmacniacza), jak i dobrej odpowiedzi impulsowej.

Teoretycznie z obudowy zamkniętej byłaby jeszcze lepsza, ale w praktyce dobrze zestrojony bas-refleks bazujący na przetworniku wysokiej klasy też może zagrać dynamicznie i dokładnie, więc nie martwmy się na zapas.

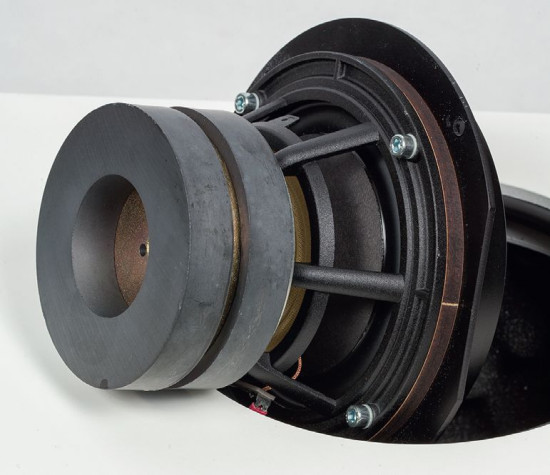

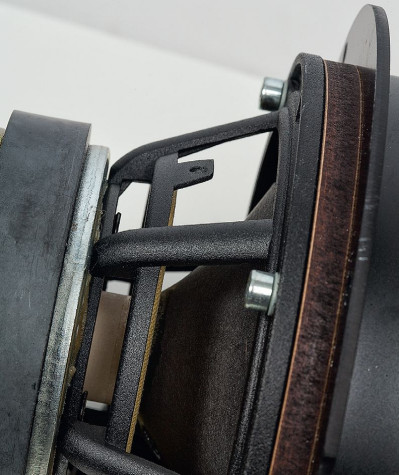

Widok zastosowanego głośnika zupełnie uspokaja - potężny układ magnetyczny (średnica 18 cm) jest korzystny dla wielu parametrów, w tym może zapewnić niską dobroć Qts, kluczową dla odpowiedzi impulsowej.

Kosz jest odpowiednio solidny - odlewany, z masywnymi grubymi ramionami, a membrana celulozowa jest gruba, suszona na powietrzu, taka, jaką w niskotonowych lubimy najbardziej...

Czytaj również: Czy wąska obudowa kolumny jest akustycznie najkorzystniejsza?

We wlocie tuby średniotonowej widać wypukłą część membrany przetwornika.
We wlocie tuby średniotonowej widać wypukłą część membrany przetwornika.

Ten głośnik wygląda lepiej niż 12-calowy w Zero, którego magnes też jest niczego sobie, ale kosz blaszany. Jednak głośnika niskotonowego w Avantgarde Acoustic Uno Fino Editon nie będziemy oglądać na co dzień, bowiem maskownicę zasłaniającą cały front można zdjąć dopiero po zdemontowaniu (odkręceniu) obydwu tub.

Oczywiście nie jest to żaden kompromis, maskownica nie zakłóca promieniowania niskich częstotliwości, a cała konstrukcja prezentuje się najbardziej efektownie i elegancko właśnie w takiej formie - gdy z czarnego tła frontu wyrastają tylko tuby.

Avantgarde Acoustic Uno Fino Edition - wykończenie

A skoro jesteśmy przy wyglądzie i wykonaniu... Dwie standardowe wersje wykonania obudowy to satynowa czarna i satynowa biała. Ta druga pojawiła się w naszym teście. Wrażenia są "mieszane", satysfakcja niepełna. Obudowa oklejona jest tego typu folią, jaką stosuje się na tanich meblach, a kolor biały, mimo że obecnie modny, nie ratuje sytuacji.

Czytaj również: Co to jest obudowa z linią transmisyjną?

Wlot tuby wysokotonowej jest zasłonięty siateczką, nie widać membrany.
Wlot tuby wysokotonowej jest zasłonięty siateczką, nie widać membrany.

Czarny wygląda chyba trochę lepiej, zwłaszcza że maskownica i tak jest zawsze czarna, ale dopiero wersje specjalne, za dopłatą, przynoszą ze sobą jakość adekwatną do technicznej klasy konstrukcji i jej ceny - to forniry Zebrano i Tiger-Rosewood, za które dopłacamy ok. 5000 zł, ale chyba trzeba...

Za to bez żadnych dopłat mamy duży wybór kolorystyczny tub - aż 10 wersji. Najbardziej kapryśni mogą jednak wydać znacznie więcej, zamawiając za ok. 15 000 zł fornir z szerszej palety i wydając drugie tyle za indywidualne polakierowanie tub.

Avantgarde Acoustic Uno Fino Edition - układ głośnikowy

Organizacja" elektroakustyczna Avantgarde Acoustic Uno Fino Editon, poza odstępstwem od obudowy zamkniętej na rzecz systemu bas-refleks, wpisuje się w znaną firmową koncepcję, realizowaną przez Avantgarde we wszystkich konstrukcjach.

Czytaj również: Co to jest obudowa band-pass?

Ogólny schemat wszystkich Avantgarde (poza Trio) jest podobny: na górze tuba średniotonowa, pod nią tuba wysokotonowa, a najniżej sekcja niskotonowa - w głównej części obudowy zakryta maskownicą.
Ogólny schemat wszystkich Avantgarde (poza Trio) jest podobny: na górze tuba średniotonowa, pod nią tuba wysokotonowa, a najniżej sekcja niskotonowa - w głównej części obudowy zakryta maskownicą.

Zastosowanie w zakresie średnio-wysokotonowym przetworników tubowych prowadzi do osiągnięcia bardzo wysokiej efektywności, przekraczającej 100 dB (a także innych zalet, jakie wg producenta wiążą się z ich działaniem).

Takiej efektywności nie można jednak w praktyce uzyskać w zakresie niskotonowym - wymagałoby to nie tylko zastosowania wyjątkowych przetworników, ale też zbudowania ogromnych tub. Konstruktor omija ten problem w sposób nowoczesny i dla wszystkich wygodny, piekąc nawet nie dwie, ale więcej pieczeni na jednym ogniu - układu aktywnego.

Poziom sekcji aktywnej może zostać ustalony dowolnie, wysterowanie wzmacniacza sekcji niskotonowej zostaje dopasowane do efektywności sekcji średnio-wysokotonowej.

Czytaj również: Czy długość przewodów ma wpływ na pracę kolumn?

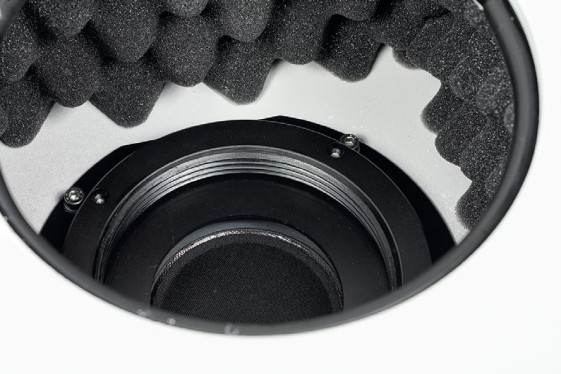

Tuba średniotonowa (na tym zdjęciu zdemontowana) jest wkręcona w duży gwint zainstalowany przed membraną przetwornika; tenże znajduje się wewnątrz obudowy, zaś komora usytuowana między nim a przednią ścianką nie pełni żadnej roli akustycznej (fala od przedniej strony membrany jest przecież kierowana przez "szczelnie" wkręconą tubę) – mimo to została wytłumiona gąbką falistą.
Tuba średniotonowa (na tym zdjęciu zdemontowana) jest wkręcona w duży gwint zainstalowany przed membraną przetwornika; tenże znajduje się wewnątrz obudowy, zaś komora usytuowana między nim a przednią ścianką nie pełni żadnej roli akustycznej (fala od przedniej strony membrany jest przecież kierowana przez "szczelnie" wkręconą tubę) – mimo to została wytłumiona gąbką falistą.

Oczywiście wtedy, gdy do sekcji średnio-wysokotonowej dostarczamy np. 1 W z zewnętrznego wzmacniacza, uzyskując ciśnienie (z jednego metra) ponad 100 dB, wzmacniacz sekcji niskotonowej pracuje z wyższą mocą (efektywność samego układu głośnikowego jest tutaj przecież znacznie niższa), ale tym nie musimy się w ogóle przejmować, ponieważ mocy w tej sekcji mamy pod dostatkiem, wystarczy jej też dla wyrównania charakterystyki i ustalenia niższej częstotliwości podziału, niżby pojawiła się w układzie pasywnym.

Ponadto mamy do dyspozycji regulacje, pozwalające zmieniać charakterystykę sekcji niskotonowej, aby dostroić ją do warunków akustycznych i własnego gustu.

Regulacje dostępne na tylnym panelu pozwalają na różne zmiany. Możemy regulować poziom w całym zakresie przetwarzanym przez sekcję niskotonową (dwa przyciski ciszej-głośniej), podbijać węższy podzakres okolic 40 Hz (+/6 dB) i przesuwać częstotliwość filtrowania +/-30 Hz - to już domena jednego manipulatora, pokrętła/przycisku i towarzyszącego mu wyświetlacza, a jak dokładnie zmienia się wraz z tym charakterystyka, przedstawiamy w laboratorium.

W dużej tubie, o średnicy wylotu 50 cm i średnicy wlotu 7,5 cm, siedzi dość konwencjonalny, zaadaptowany przetwornik o średnicy (kosza) 15 cm, którego membranę zmodyfikowano, dodając do stożka dużą wypukłą kopułkę o średnicy 7,5 cm ("soft mesh"), tak aby "wypełniała" ona wlot tuby.

Za tylną stroną membrany znajduje się komora sięgająca tylnej ścianki, natomiast przestrzeń wokół części tuby, która wchodzi w głąb obudowy, też jest oddzielona i akustycznie niewykorzystana, a mimo to (na wszelki wypadek?) wytłumiona.

W małej tubce, o średnicy wylotu 12,5 cm i średnicy wlotu 2,5 cm, pracuje klasyczny tubowy "driver" z membraną mylarową. Obydwa głośniki mają ferrytowe układy magnetyczne.

Głośnik wysokotonowy jest podłączony przez filtr 1. rzędu, a głośnik średniotonowy w ogóle nie jest filtrowany, również górnoprzepustowo, co może wydawać się dla niego niebezpieczne.

Czytaj również: Czy przetworniki koncentryczne wymagają zwrotnicy do podziału pasma?

Przetwornik średniotonowy to zmodyfi kowana, wyjściowo dość konwencjonalna jednostka o średnicy 15 cm, z otwartym z tyłu koszem, co oczywiście wymagało przygotowania specjalnej komory (zamkniętej) za nim, tym razem już "pracującej", ustalającej optymalną częstotliwość rezonansową głośnika (80 Hz).
Przetwornik średniotonowy to zmodyfi kowana, wyjściowo dość konwencjonalna jednostka o średnicy 15 cm, z otwartym z tyłu koszem, co oczywiście wymagało przygotowania specjalnej komory (zamkniętej) za nim, tym razem już "pracującej", ustalającej optymalną częstotliwość rezonansową głośnika (80 Hz).

Jednak przy tak wysokiej efektywności (wywoływanej przez tubę), wysokie poziomy ciśnienia są uzyskiwane przy dostarczeniu umiarkowanej mocy elektrycznej. Ponadto przed przeciążeniem zbyt wysokimi amplitudami zabezpiecza wspomniana (tylna) komora, ustalając wysoką częstotliwość rezonansową (80 Hz).

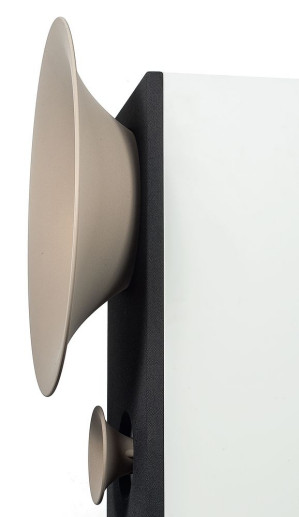

Oryginalność konstrukcji wizualnie podkreśla "odwrócone" ustawienie sekcji średnio-wysokotonowej - z tubą średniotonową powyżej wysokotonowej. W modelach serii Duo, a także we wcześniejszych modelach Uno, wynika to z co najmniej jednej z dwóch przesłanek.

Obowiązująca tam konstrukcja stelażowa "wyprowadza" tubę średniotonową z głównej skrzyni, w której pozostaje jednak zainstalowany przetwornik wysokotonowy, który wówczas - w wyższych konstrukcjach - znajduje się na optymalnej wysokości.

Czytaj również: Co to są charakterystyki kierunkowe?

Główna część membrany, prowadzona przez cewkę, jest stożkowa...
Główna część membrany, prowadzona przez cewkę, jest stożkowa...

W przypadku Avantgarde Acoustic Uno Fino Editon znajduje się on na wysokości tylko 70 cm, a średniotonowy - na wysokości 100 cm, więc możliwa byłaby (a może nawet wskazana) zamiana ich miejscami (do klasycznego schematu z wysokotonowym na górze); zresztą tak jak zrobiono to w wyjątkowych pod wieloma względami Uno Pico.

Wydaje się jednak, że wzięto pod uwagę również aspekty wizualne i dążenie do upodobnienia (pod tym względem) wszystkich konstrukcji. Nie należy przy tym przesądzać, że tak, jak jest, jest "gorzej" pod względem akustycznym: wysokość 70 cm dla tweetera to wciąż dostateczna wysokość, a nie są to kolumny, których będziemy słuchać z niewielkiej odległości.

Avantgarde Acoustic Uno Fino Edition - impedancja i efektywność

Producent chwali się wysoką impedancją 18 Ω (do czego jeszcze wrócimy w laboratorium) i oszałamiającą efektywnością 107 dB, podaje moc wzmacniacza sekcji niskotonowej (500 W), ale nie podaje mocy znamionowej sekcji średnio-wysokotonowej, a więc maksymalnej mocy, jaką można dostarczyć z podłączonego do niej wzmacniacza zewnętrznego. To mogłoby wywołać konfuzję wynikającą z niezrozumienia specyfiki Avantgarde.

Czytaj również: Co to są kolumny aktywne i jakie są ich odmiany?

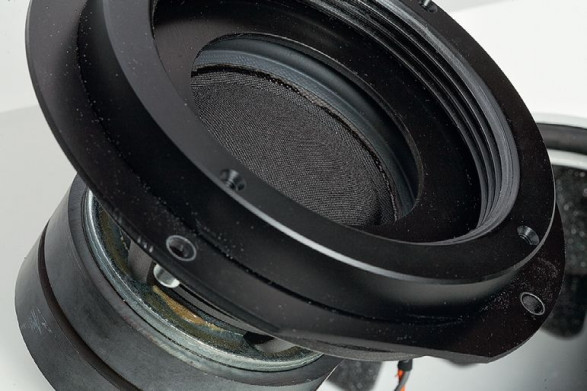

... ale doklejono do niej 7,5-cm kopułkę; do kosza przymocowano adapter o większej średnicy zewnętrznej (z gwintem na tubę), który przykręca się do wewnętrznej przegrody.
... ale doklejono do niej 7,5-cm kopułkę; do kosza przymocowano adapter o większej średnicy zewnętrznej (z gwintem na tubę), który przykręca się do wewnętrznej przegrody.

Na podstawie konstrukcji przetwornika średniotonowego i jego zamknięcia w komorze szacujemy, że można do niego dostarczyć 50-100 W (sygnału pełnopasmowego).

Gdyby taka wartość pojawiła się w informacjach producenta, na pozór wydawałaby się bardzo niska, jak na konstrukcję tej wielkości - tyle to mają małe monitory...

Tymczasem w tym przypadku 50 W narobi tyle hałasu, ile 500 W dostarczone do "normalnej kolumny", zresztą gdy do sekcji średnio- -wysokotonowej będziemy dostarczać X watów, wzmacniacz sekcji niskotonowej będzie oddawał ok. dziesięć razy więcej. Wystarczy więc zewnętrzny wzmacniacz niewielkiej mocy.

Specyfikacja techniczna

AVANTGARDE ACOUSTIC Uno Fino Edition
Rodzaj głośników W
Wymiary: wys./szer./gł., W przypadku urządzeń testowanych w AUDIO wartość mierzona.
Laboratorium
Laboratorium Avantgarde Acoustic Uno Fino Edition

Na początku wstęp natury "warsztatowej", gdyż tak poważne produkty wymagają poważnych testów i rzetelnych komentarzy. Podobnie jak to było już w przypadku kilku wcześniej testowanych Avantgarde, mamy problem z uzyskaniem płynnego przejścia między niskimi i średnimi częstotliwościami. Powody tej sytuacji są złożone.

Zdarzały się konstrukcje, w których wątpliwość budziło zgranie fazowe sekcji niskotonowej i średniotonowej. Wtedy odwracaliśmy polaryzację sekcji niskotonowej i było albo lepiej albo... inaczej.

Tym razem problemu z "fazą" nie ma w tym znaczeniu, że nie widać go w pomiarach – zmiana polaryzacji sekcji niskotonowej nie robiła wyraźnej różnicy na charakterystyce wypadkowej, co wskazywałoby też na inną (ale wciąż niejedyną) przyczynę obserwowanej sytuacji – przy częstotliwości podziału ok. 300 Hz poziom z sekcji średniotonowej jest już zbyt niski, aby nawet przy dobrym zgraniu fazowym zapewnić płynne przejście. Kolejne możliwe powody leżą już po naszej "laboratoryjnej" stronie, chociaż nie wynikają z zaniedbania, ale z trudności dokładnego zmierzenia takiej konfi guracji.

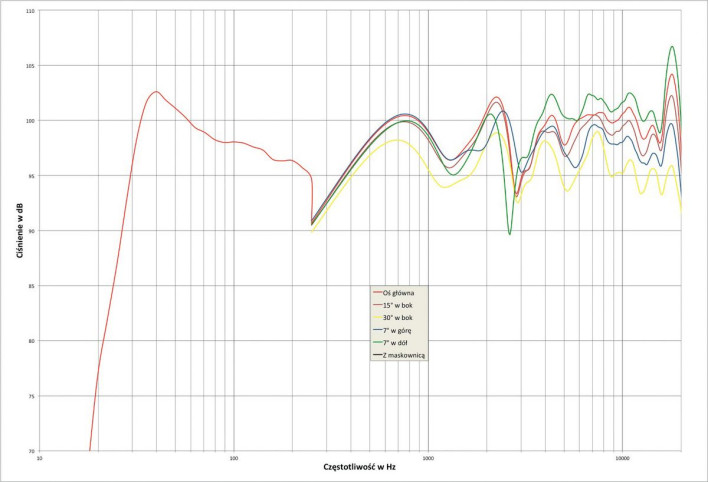

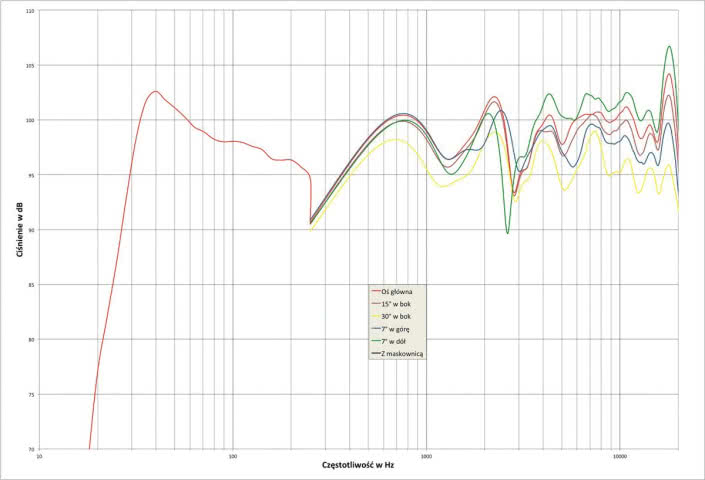

Z mikrofonem ustawionym w odległości 1 m, na wysokości 100 cm, a więc "przypadkiem" na osi tuby wysokotonowej, znajdujemy się znacznie bliżej średniotonowego niż niskotonowego, umieszczonego wyraźnie niżej. Relacje odległości i wynikające z nich relacje fazowe w miejscu odsłuchowym bardziej oddalonym będą znacząco inne, zwłaszcza przy falach krótszych, powyżej częstotliwości podziału, gdzie w pomiarach mamy defi cyt energii.

Problemy takie redukujemy czasami zwiększeniem odległości mikrofonu, co jednak dla utrzymania odpowiednio niskiej częstotliwości granicznej pomiaru MLS wymaga oddalenia mikrofonu od podłogi (najbliższej powierzchni odbijającej), czyli – w celu utrzymania tej samej pozycji mikrofonu względem kolumny – postawienia kolumn na podstawkach. Robimy tak z mniejszymi i średniej wielkości kolumnami wolnostojącymi, ale Avantgarde są na takie wygibasy za duże.

W odsłuchu "dolny środek" nie był mocny, ale nie tak słaby, aby podejrzewać takie osłabienie, jakie widać w pomiarach. Sądzę że rzeczywista charakterystyka powstająca w miejscu odsłuchowym w odległości 3 m wygląda lepiej, chociaż może mieć lekkie obniżenie w zakresie 250–500 Hz. Powyżej 1 kHz charakterystyka jest trochę "poszarpana", ale ogólnie dobrze zrównoważona.

A biorąc pod uwagę zarówno kaprysy przetworników tubowych, minimalistyczne filtrowanie, jak też wyjątkowo dużą odległość między ich osiami (30 cm), cieszy zaskakująco dobra stabilność charakterystyk przy zmianie osi pomiaru – trochę się różnią, ale żadnej nie zdyskwalifi kujemy, możemy za to rekomendować poszukanie takiej pozycji (wysokości) miejsca odsłuchowego, gdzie brzmienie będzie dla nas najlepsze.

Teoretyczne przesłanki są następujące: na osi -7º (która w naszym pomiarze była najbliżej osi przetwornika wysokotonowego), a więc gdy usiądziemy z głową nieco poniżej 100 cm, odbierzemy charakterystykę pokazaną kolorem zielonym, ze spodziewanym najwyższym poziomem wysokich tonów. Osłabienie przy 2,6 kHz ("namierzające" częstotliwość podziału przy dużym przesunięciu fazowym na tej osi) jest tak wąskopasmowe, że nie będzie miało praktycznie żadnego brzmieniowego znaczenia.

Gdy usiądziemy trochę wyżej niż standardowe w naszym pomiarze 100 cm (krzywa czerwona), wysokie tony popłyną na niższym poziomie (oś +7º naszego pomiaru i jednocześnie oś tuby średniotonowej – krzywa niebieska), ale ta charakterystyka jest w sumie najlepiej wyrównana – trzyma się w granicach +/-2,5 dB od 400 Hz do 19 kHz.

Niewiele gorzej, a więc zadziwiająco dobrze, wygląda nawet charakterystyka pod kątem 30º w płaszczyźnie poziomej (krzywa żółta), która zwykle na samym skraju pasma (przy 20 kHz) wykazuje duży spadek, nawet przy zastosowaniu konwencjonalnych (kopułkowych) przetworników wysokotonowych. W przeszłości była to pięta achillesowa przetworników tubowych, ale ten zastosowany w Avantgarde dzielnie podtrzymuje poziom w najwyższej oktawie.

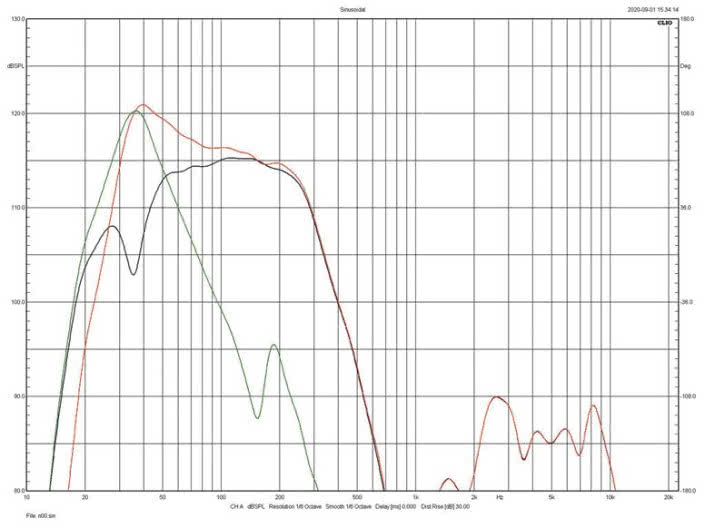

Na rysunku głównym w zakresie niskich tonów uwzględniliśmy charakterystykę przy fabrycznie ustawionej, neutralnej konfi guracji niskich częstotliwości (w menu pozycja 00). Jej poziom jest dobrany trochę "na czuja", bez połączenia przy 250 Hz, ale wedle subiektywnego wrażenia takiego właśnie zrównoważenia całej cAharakterystyki – za tę umowność przepraszam, ale jej powody już wyjaśniałem.

Przyjmując tę "kompozycję" za wiarygodną, spadek -6 dB w zakresie najniższych częstotliwości względem średniego poziomu z całego pasma notujemy przy ok. 30 Hz, z wyraźnym podbiciem okolic 40 Hz. Jego pochodzenie zaraz dokładnie wyjaśnimy, ale jestem trochę zdziwiony jego obecnością, tym bardziej że w odsłuchach nie zaznaczało się tak "efektownie".

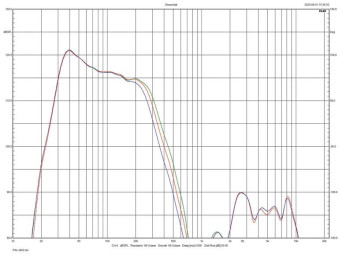

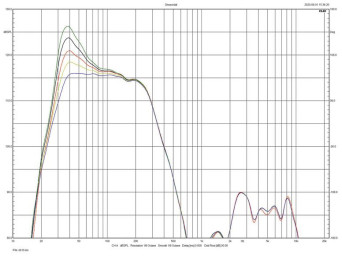

Regulacja poziomu niskich częstotliwości prowadzona jest w dwóch "wymiarach": po pierwsze, możemy zmieniać poziom całej charakterystyki sekcji niskotonowej (podobnie jak w subwooferach aktywnych), a więc bez zmiany jej kształtu; po drugie, w menu mamy kilka presetów zdefi niowanych jako wzmocnienie/ osłabienie lub/i przesunięcie częstotliwości fi ltrowania.

Dla wzmocnienia to pozycje 10 (+3 dB) i 20 (+6 dB), dla osłabienia 30 (-3 dB) i 40 (-6 dB); razem z krzywą wyjściową (pozycja 0) odpowiednie charakterystyki pokazujemy na rys. 2.

Działanie regulacji jest wyraźne i trochę zaskakujące. Dopiero w skrajnej pozycji osłabienia 40 (-6 dB) charakterystyka w zakresie niskotonowym jest wyrównana (krzywa niebieska), a każde wzmocnienie o 3 dB powoduje podbijanie właśnie okolic 40 Hz. Wszystkie charakterystyki leżą już blisko siebie przy 100 Hz, a przy 200 Hz całkowicie się schodzą.

W tej sytuacji warto spróbować pozycji 40, aby trzymać się krzywej niebieskiej, a poziom dobrać (zwiększyć) ogólnym regulatorem Teraz spójrzmy na rys. 3., przedstawiający możliwą zmianę częstotliwości filtrowania dolnoprzepustowego sekcji niskotonowej.

Różnice są niewielkie – zgodnie z zapowiedziami +/-30 Hz, ale to tylko +/-10% względem 300 Hz – i nie mogą zasadniczo wpłynąć na "wypełnienie" dolnego środka. Nachylenie zbocza to ok. 24 dB/okt, stąd sekcja niskotonowa nie ma znaczącego wpływu na charakterystykę powyżej częstotliwości podziału.

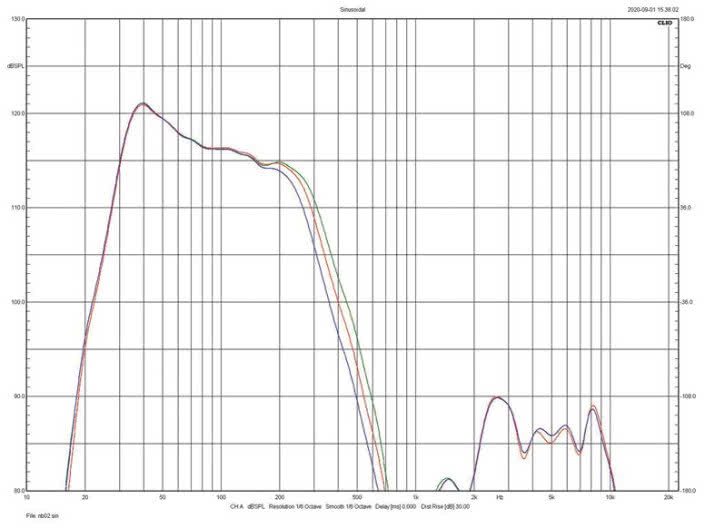

Skupienie regulacji przy 35–40 Hz ma swoje powody, które ujawnia rys. 4. Otóż bas-refleks dostrojono właśnie do 35 Hz, na tym rysunku widzimy charakterystykę z pozycji menu 00 (neutralną), ale zakres 35–40 Hz jest już tutaj "pompowany" – to podbicie nie wynika z samego działania bas-refl eksu, tylko zostało z nim sprzężone; być może w pozycji 40 (-6 dB) pojawia się charakterystyka bez żadnej korekcji w tym zakresie.

Wzmacnianie okolic częstotliwości rezonansowej jest o tyle "opłacalne", że w tym zakresie sam głośnik jest odciążony od dużych amplitud (a źródłem ciśnienia jest niemal wyłącznie otwór) i dokładanie mu znacznie większej mocy nie grozi jego przeforsowaniem – można sobie pozwolić nawet na podbicie +12 dB (względem charakterystyki płaskiej), jakie widzimy w pozycji 40.

Podobne rozwiązanie jest stosowane w Zero XD, jednak tam na skutek innych parametrów układu głośnik-obudowa charakterystyki mają znacząco inny kształt, bez takiego podbicia okolic częstotliwości rezonansowej obudowy. Chcący czy niechcący, konstruktor przygotował w Uno Fino Edition opcję basowej, 40-hercowej orgii. Nie byłoby to możliwe (i nie jest spotykane) w konstrukcjach z obudową zamkniętą Avantgarde.

Aby z kolei zabezpieczyć głośnik przed przeciążeniem zbyt dużymi amplitudami szybko narastającymi poniżej częstotliwości rezonansowej, poniżej 20 Hz dodano filtrowanie górnoprzepustowe (nachylenie charakterystyk głośnika i otworu, jak też charakterystyki wypadkowej, wyraźnie zwiększa stromość).

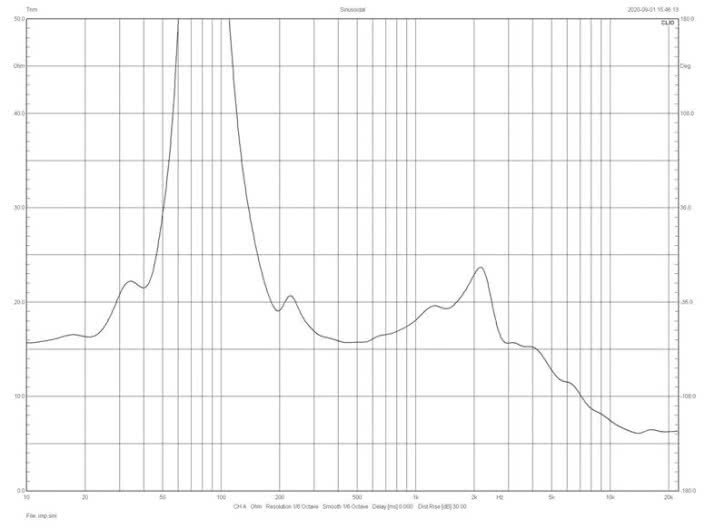

Charakterystyka impedancji jest nie mniej ciekawa i oryginalna (rys. 5). Producent zapowiada "unikalnie wysoką 18-omową impedancję cewki drgającej", co dotyczy głośnika średniotonowego, ale w tej konstrukcji to wystarczy, żeby uznać tę wartość za impedancję znamionową, bowiem aktywna sekcja niskotonowa nie wpływa na impedancję, a głośnik średniotonowy nie jest elektrycznie filtrowany górnoprzepustowo (pod względem podłączenia elektrycznego można go uznać za nisko-średniotonowy, mimo że nie ma zdolności efektywnego przetwarzania niskich częstotliwości ze względu na górnoprzepustowe działanie tuby).

Minima w zakresie nisko-średniotonowym mają wartość 16 Ω, a szczyt przy 80 Hz nie zmieścił się na naszym rysunku, bowiem sięga ponad 100 Ω. Minimalną wartość notujemy w najwyższej oktawie – to około 6 Ω, taka jest więc impedancja przetwornika wysokotonowego. Drobniejsze zafalowania charakterystyki wynikają z wpływu tub wywołujących lokalne rezonanse.

Avantgarde informuje o "zapierającej dech w piersiach efektywności 107 dB" i chociaż poziom zmierzony w naszym laboratorium jest o kilka dB niższy, to wynik 103 dB i tak jest fenomenalny – chociaż znany z innych konstrukcji Avantgarde. Uważnych obserwatorów może jednak zaskoczyć, że charakterystyka w naszym pomiarze oscyluje wokół poziomu 100 dB, a nie 103 dB.

Wynika to z tego, że pomiar ten jest zawsze prowadzony przy napięciu 2,83 dB, właściwym dla ustalenia czułości, a efektywność jest z nią tożsama tylko przy impedancji znamionowej 8 Ω. Wspominamy o tym często, gdy impedancja wynosi 4 Ω, więc czułość jest wówczas o 3 dB wyższa od efektywności, a w tym przypadku jest odwrotnie.

Dostarczenie do Uno Fino Edition mocy 1 W, właściwej dla ustalenia efektywności, wiązałoby się z napięciem 4V, a to spowodowałoby podniesienie poziomu o 3 dB względem zmierzonego przy 2,83 V. Każdy wzmacniacz będzie z tymi kolumnami pracował bez najmniejszego stresu, chociaż wiele tranzystorów na pół gwizdka, a nawet na ćwierć gwizdka, to przy niższych zniekształceniach. Z kolei wzmacniacze lampowe zwykle nie tracą mocy na wysokich impedancjach.
